DS-10NH ヒーター付赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-10NH]

DS-10NH ヒーター付赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-10NH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線ビームスイッチ 寒冷地・低温倉庫対応 ヒーター内蔵 自動ドア・シャッター制御

DS-10NH ヒーター付赤外線ビームスイッチ

ヒーター内蔵センサーヘッドを採用し、氷結や結露による誤作動を極限まで抑えた高信頼ビームスイッチです。自動ドアやシャッターの開閉部に設置することで、人の立ち止まりを検出し、安全かつ確実な動作制御を実現します。

  • 型番： DS-10NH
  • 製品名： ヒーター付赤外線ビームスイッチ
  • 検知方式： 近赤外線対向型（1ビーム）
  • 検知距離： 10m以内
  • 対応環境： -25℃〜+55℃（寒冷地・冷凍倉庫・半屋外対応）
  • 電源： AC100V（50/60Hz）

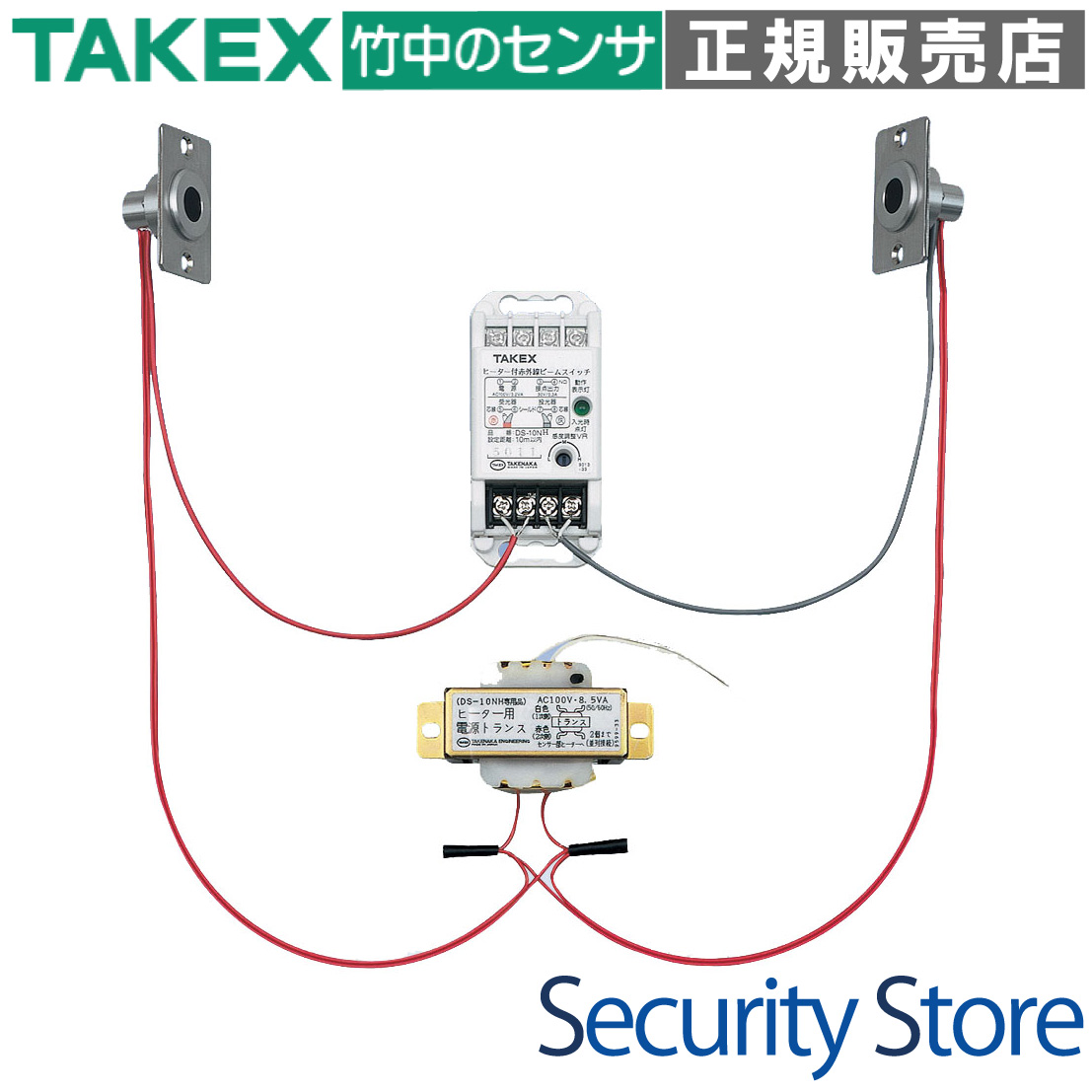

DS-10NH ヒーター付赤外線ビームスイッチ 製品画像

資料ダウンロード

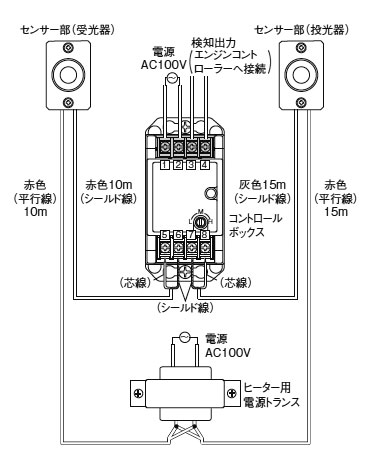

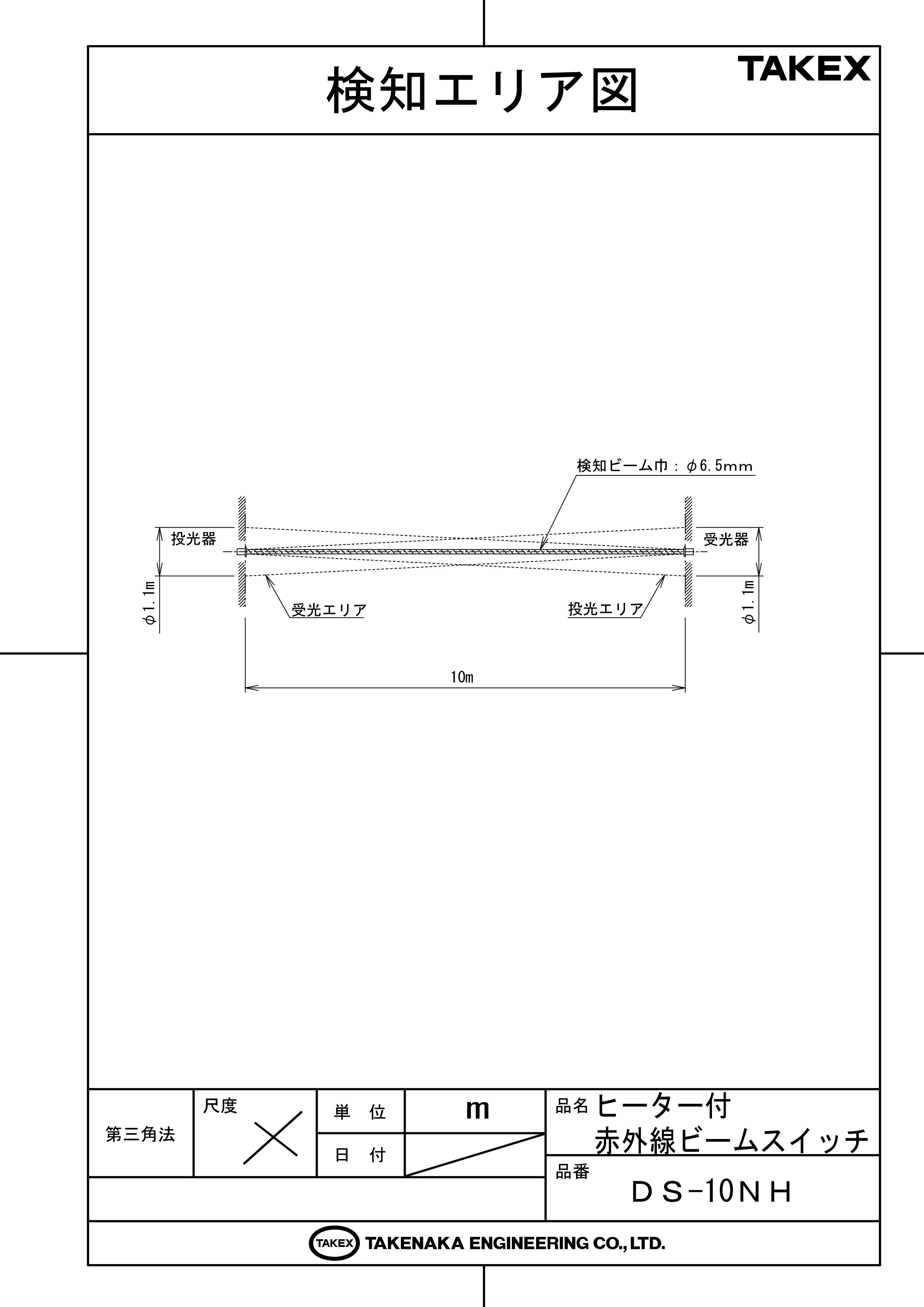

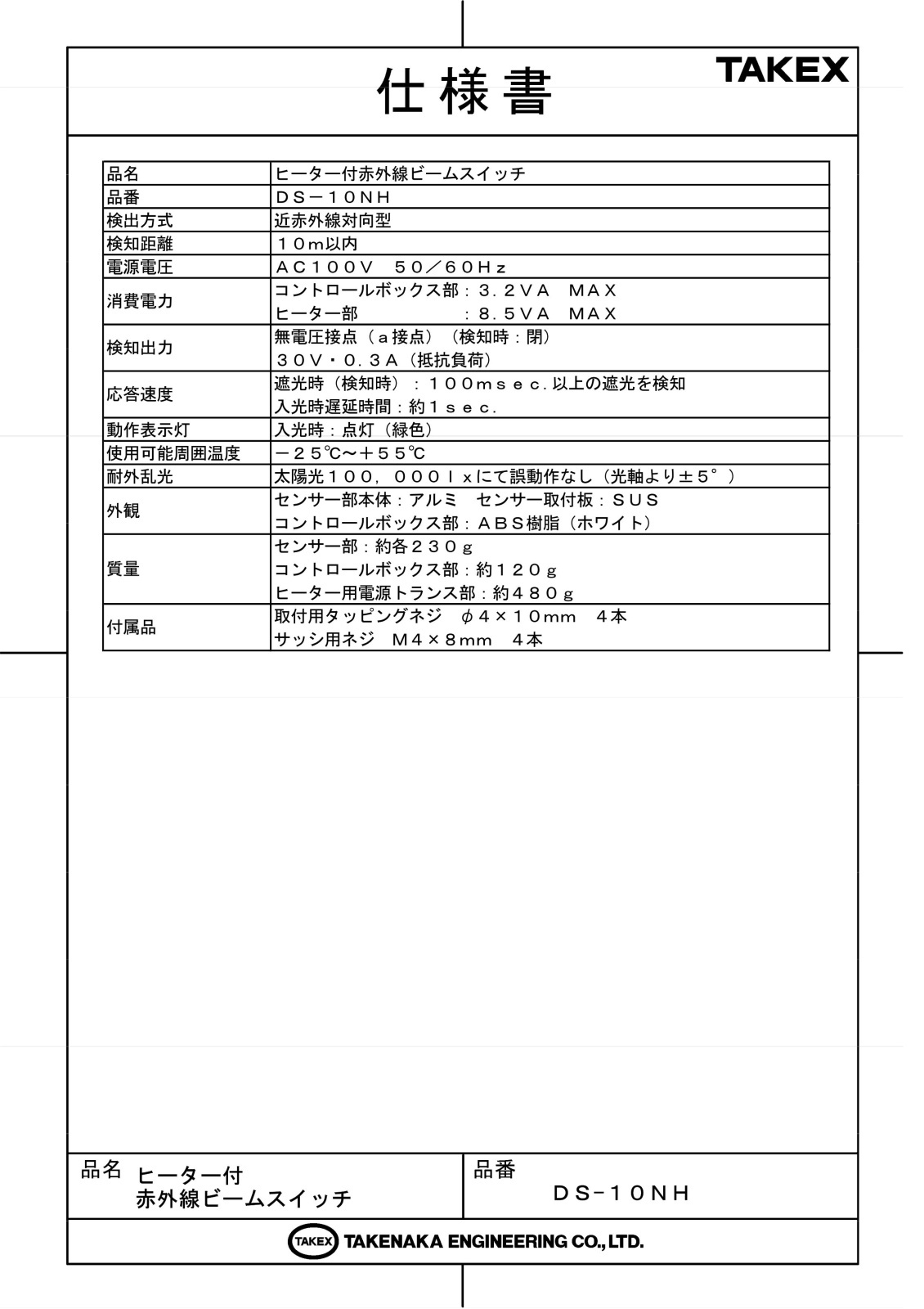

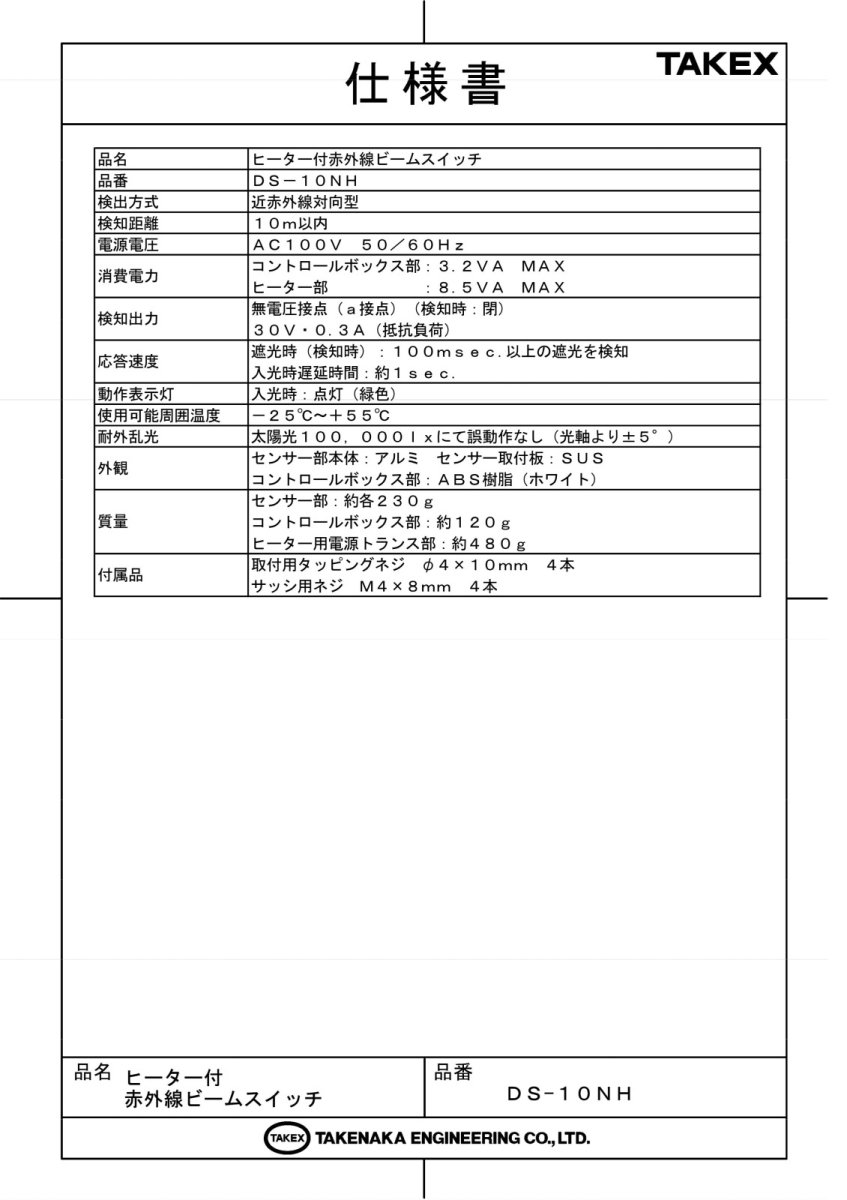

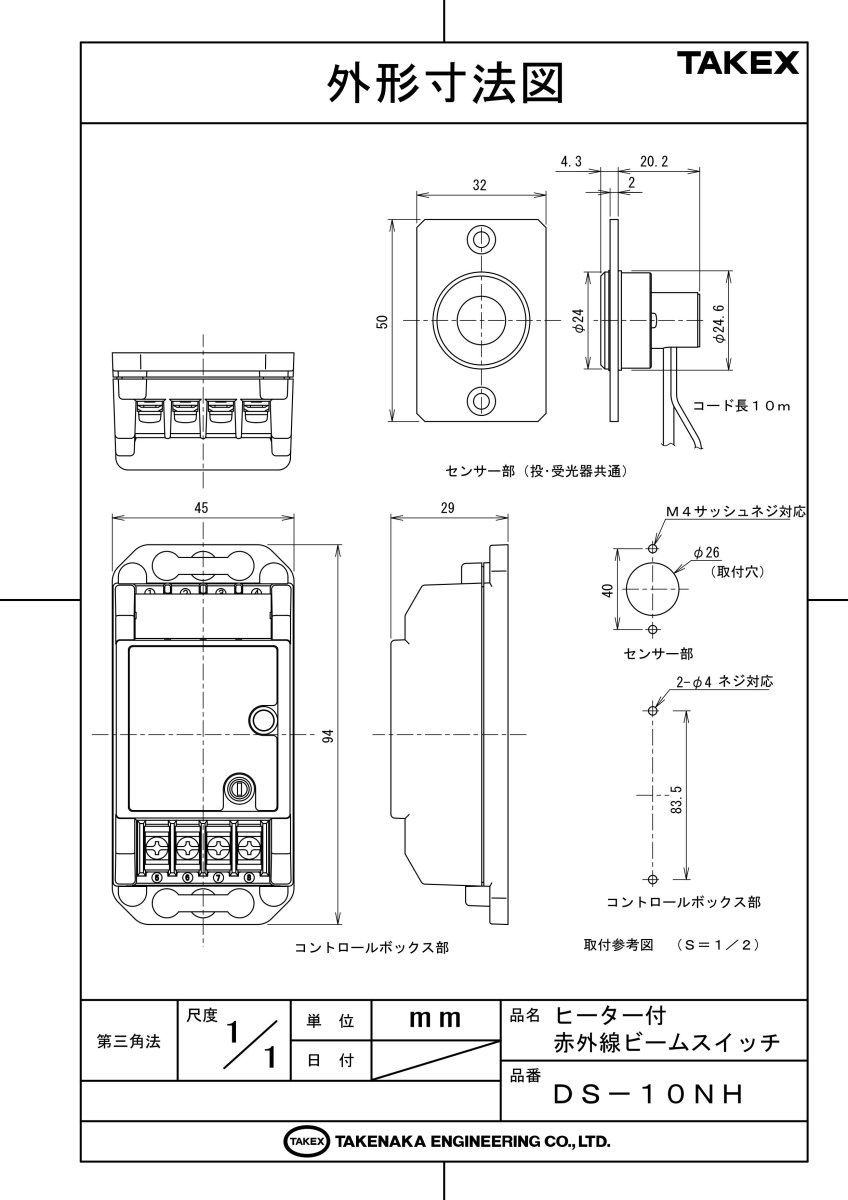

仕様書（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 冷凍倉庫や低温倉庫の出入口監視
  • 積雪地・寒冷地における自動ドアの安全確保
  • 結露が発生しやすい半屋外のシャッター制御
  • 立ち止まり検知によるドアの挟み込み防止

導入前に確認したいポイント

  • 電源はAC100Vが必要です（トランス付属）
  • コントローラとトランスは屋内設置専用です
  • センサー間の距離が10m以内であることを確認
  • 設置距離に応じた感度ボリューム調整が必要

特長

結露・氷結を防止するヒーター内蔵センサーヘッド

投光器および受光器の内部にヒーターを標準搭載しています。専用の電源トランスから給電することで、レンズ表面の凍結や曇り、雪の付着を物理的に防止。-25℃の過酷な環境下でも光量減衰による誤作動を軽減し、安定した検知性能を維持します。

太陽光100,000lxに耐える高い外乱光耐性

強力な太陽光や照明光の影響をほとんど受けない高信頼設計を採用。光軸より±5度以上の条件下で100,000lxの外乱光を受けても誤動作しないため、西日の差し込む入り口や照明の近い現場でも安心して導入いただけます。

確実な検知を実現する100msec応答とオフディレイ機能

100msec以上の遮光をトリガーとして検知するため、虫や落ち葉などの瞬間的な遮断による誤動作を排除します。また、約1秒のオフディレイ（復旧遅延）機能を備えているため、チャタリングを防止し、後段の制御盤へ安定した信号を供給します。

メンテナンス性を高める自己診断「動作表示灯」

コントローラに搭載された緑色LEDは、単なる電源表示ではなく、受光状態をリアルタイムに示します。常時点灯（正常）、消灯（検知中）に加え、受光量が低下すると「点滅」して異常を知らせるため、レンズの汚れや光軸ズレの早期発見が可能です。

省スペース設置が可能なコンパクトコントローラ

W45mm × H94mm × D29mmの小型設計により、自動ドアのエンジンケース内部や狭小な制御ボックス内への設置が容易です。施工現場のスペース制約を考慮した、BtoB用途に最適なサイズ感を実現しています。

現場環境に合わせた感度調整ボリューム

設置距離（近距離・中距離・遠距離）に合わせて最適な感度に調整できるボリュームを内蔵しています。距離が近い場合の反射光による誤動作（検知しない現象）も、ボリュームをLに設定することで回避可能です。

施工を容易にする長尺シールド線が付属

投光器側に15m、受光器側に10mの専用シールド線およびヒーター線を標準で装備。現場での配線引き回しに余裕を持たせており、大規模な間口への設置もスムーズに行えます。

選定時に評価したい強み

  • 過酷な環境への対応力： ヒーター＋防水ヘッドで冷凍倉庫や寒冷地での実績が豊富
  • 安定した接点出力： オフディレイ機能により制御盤のバタつきや故障を未然に防止
  • 施工・管理のしやすさ： 動作LEDの点滅パターンで保守・点検時期が明確に判断可能
  • 高い耐久性： センサー部はアルミ筐体とステンレス（SUS）取付板を採用した堅牢仕様

LED表示と動作状態

LED表示（緑） システム状態 内容・意味
常時点灯 正常入光状態 光軸が合致しており、待機状態です（接点：開）。
消灯 遮光（検知）状態 物体を検知しています。接点出力と同期（接点：閉）。
点滅 受光量低下（警告） 光軸ズレ、汚れ、凍結等により受光量が不足しています（10秒以上継続時）。

トラブルシューティング

現象 主な原因 対策
LEDが点灯しない 電源AC100Vの供給不足 電源端子の電圧をテスターで確認してください。
遮光しても検知しない 感度が高すぎる・反射光 感度ボリュームを「L」方向に調整してください。
LEDが点滅している レンズの汚れ・光軸ズレ レンズ清掃、または光軸の再調整を行ってください。

製品仕様

項目 内容
品番 DS-10NH
検出方式 近赤外線対向型
検知距離 10m以内
電源電圧 AC100V 50/60Hz
消費電力 コントロールボックス部:3.2VA
ヒーター部 :8.5VA
検知出力 無電圧リレー(a接点)
30V 0.3A(抵抗負荷)
応答速度 遮光時(検知時):100msec以上の遮光を検知
入光時遅延時間(オフディレイ):約1秒
動作表示灯 入光時:点灯(緑色) / 遮光時:消灯 / 受光量低下時:点滅
使用可能周囲温度 -25℃〜+55℃ (結露・氷結なきこと)
耐外乱光 太陽光100,000 lxにて誤動作無し(光軸より±5°)
設置場所 センサー部:屋内・半屋外
コントローラ部:屋内
外観・材質 センサー部本体:アルミ
センサー取付板:SUS
コントロールボックス部:樹脂(ホワイト)
質量 センサー部:各約230g
コントロールボックス部:約120g
ヒーター用電源トランス部:約480g

FAQ

Q：冷凍倉庫内（-20℃）で使用できますか？ A：はい、使用可能です。本製品は動作温度範囲が-25℃まで対応しており、内蔵ヒーターによりレンズの凍結を防ぐため、冷凍倉庫での使用に最適です。ただし、コントローラ本体は結露しない屋内環境に設置してください。
Q：センサー間の距離が1m程度と短いのですが、問題ありませんか？ A：可能です。ただし、至近距離では光が強すぎて壁面の反射光を拾う可能性があるため、コントローラ内の感度ボリュームを「L」に設定してご使用ください。
Q：LEDが点滅しているのですが、故障でしょうか？ A：故障ではなく「受光量低下」の警告です。レンズが汚れているか、光軸が少しズレている可能性があります。清掃と光軸調整を行ってください。10秒以上受光量が不足すると点滅します。
Q：付属の接続ケーブルを延長しても良いですか？ A：メーカー規定により、接続コードの延長は禁止されています。抵抗値の変化やノイズ混入により誤作動の原因となります。付属の長さ（投光器15m/受光器10m）の範囲内で施工してください。
Q：ヒーターの電源は別途用意する必要がありますか？ A：本製品には「ヒーター用電源トランス」が付属しています。AC100V電源をこのトランスに入力し、トランスからの出力を投受光器のヒーター線に接続して使用します。
Q：雨の当たる屋外で使えますか？ A：センサーヘッドは防水タイプですが、直接雨が激しくかかる場所よりも、軒下などの「半屋外」への設置を推奨します。また、コントローラとトランスは必ず雨の当たらない屋内に設置してください。
Q：遮光してから接点が動作するまでの時間は？ A：100msec（0.1秒）以上の遮光で検知します。復旧時は約1秒のオフディレイ（遅延）が入ります。
Q：接点出力に大きなライトを直接繋げられますか？ A：接点定格は30V 0.3A（抵抗負荷）です。AC100Vのライトや大型の誘導負荷を直接駆動することはできません。必ず外部リレーを介して制御してください。
Q：西日が強く当たる場所ですが大丈夫ですか？ A：はい、100,000lxまでの耐外乱光性能を持っています。一般的な西日の影響をほとんど受けずに動作する設計です。
Q：ヒーターが熱くなりすぎてセンサー取付板が変形しませんか？ A：ヒーターの熱が取付板に伝わりにくい設計を採用しているため、変形や周囲への影響を最小限に抑えています。
