BS-10NH ヒーター付赤外線ビームスイッチ センサーユニット TAKEX 竹中エンジニアリング [BS-10NH]

BS-10NH ヒーター付赤外線ビームスイッチ センサーユニット TAKEX 竹中エンジニアリング [BS-10NH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー シートシャッター制御 ヒーター内蔵 対向型10m

BS-10NH ヒーター付赤外線ビームスイッチ センサーユニット

本製品は、シートシャッターの動きを高精度に制御するためのヒーター内蔵型赤外線ビームスイッチです。過酷な環境下でも安定した動作を維持し、工場や倉庫の自動化・安全管理を強力にサポートします。

  • 型番： BS-10NH
  • 製品名： ヒーター付赤外線ビームスイッチ センサーユニット
  • 検知方式： 近赤外線検知方式（対向型）
  • 検知距離： 10m以内
  • 主な用途： シートシャッターの接近・通過・滞留検出および制御
  • 対応環境： -25℃〜+55℃（寒冷地・冷凍倉庫・屋外対応）
BS-10NH ヒーター付赤外線ビームスイッチ センサーユニット

資料ダウンロード

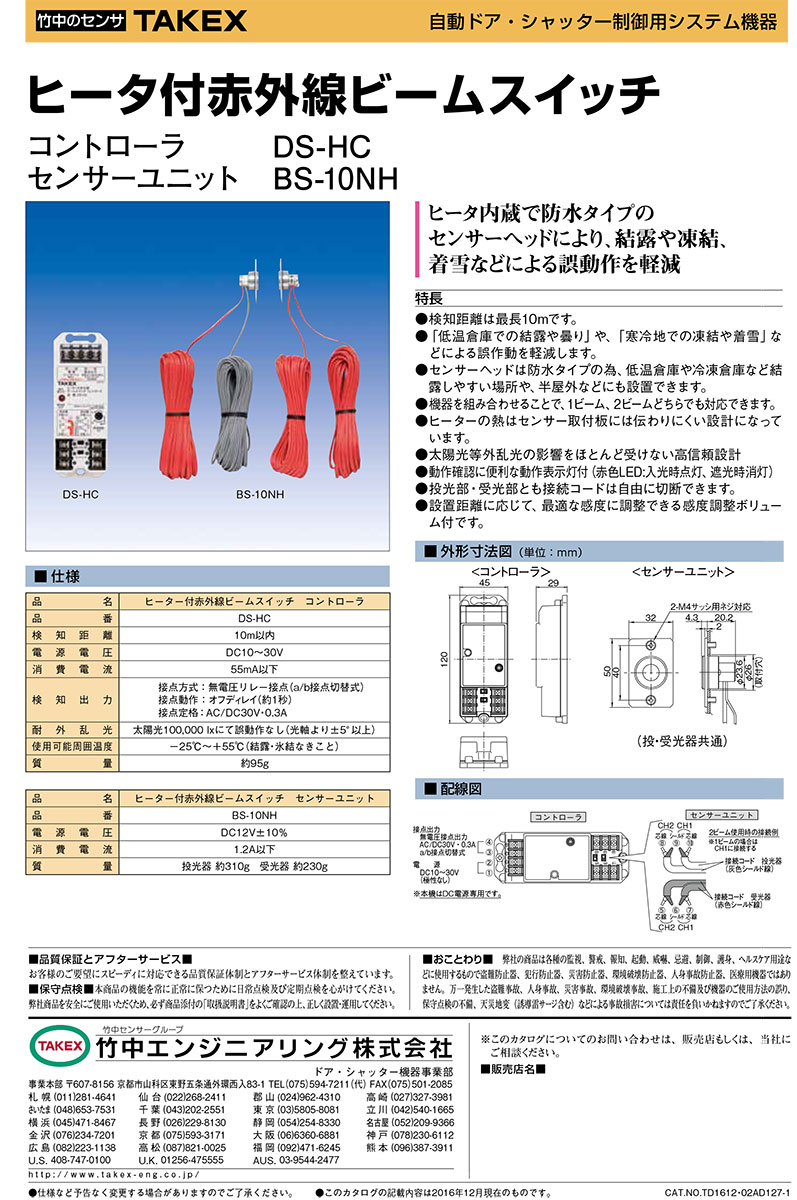

製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 工場・倉庫のシートシャッター自動開閉制御
  • フォークリフトや車輌の通過検知
  • 寒冷地や冷凍倉庫の出入口監視
  • 結露や降雪が発生しやすい環境での検知

導入前に確認したいポイント

  • 別売のコントローラ「DS-HC」が必要です
  • 投光器と受光器の距離は10m以内ですか？
  • DC12V/1.2A以上のヒーター用電源を確保できますか？
  • 標準の配線長（10m/15m）で足りる設置場所ですか？

特長

対向型近赤外線検知による高精度な検出

投光器から発せられる近赤外線ビームを受光器で常時監視する「1ビーム対向型」を採用しています。ビームが物理的に遮断された際の光量変化を瞬時に捉えるため、人やフォークリフトの通過だけでなく、シャッター付近での立ち止まり（滞留）も確実に見逃しません。

強力ヒーター内蔵で結露・氷結・降雪を克服

投光器・受光器の両ユニットに強力なヒーターを標準装備しています。-25℃までの広範な環境に対応し、レンズ面の結露や氷結、雪の付着による誤作動を劇的に軽減。寒冷地や温度差の激しい現場においても、ダウンタイムのない安定したシャッター運用を実現します。

過酷な環境に耐える完全密閉（ソリッド）設計

粉塵や水分の多い現場での使用を想定し、センサーユニット本体からLEDインジケーターやスイッチ類を完全に排除しました。このソリッドな密閉構造により、耐久性と防水性を極限まで高めており、長期にわたってメンテナンスフリーな運用を支えます。

誤配線を防ぐ識別設計のケーブル

現場での施工ミスを最小限に抑えるため、投光器には灰色シールド線（15m）、受光器には赤色シールド線（10m）を実装。ケーブルの色と長さによってユニットの種類を一目で判別できる親切設計となっており、複雑な配線作業の効率化と正確性を向上させます。

減光シールによる設置マージンの確保

受光器レンズ面には、出荷時に「減光シール」が貼付されています。このシールを貼った状態で光軸調整を行うことで、将来的なレンズの汚れや悪天候による光量低下に対しても、動作の余裕（マージン）を物理的に確保した堅牢なシステム構築が可能です。

高い耐久性を誇るアルミ＆ステンレス筐体

センサー部本体にはアルミニウム（AL）、取付板にはステンレス（SUS）を採用しています。物理的な衝撃や腐食に強く、産業現場における厳しい使用条件下でも美観と機能を損なうことなく、長期間の使用に耐えうる品質を確保しています。

選定時に評価したい強み

  • 耐環境性能： ヒーター駆動により-25℃の極低温下でも安定動作。
  • 信頼性： 現場で実績のある対向型ビーム方式により誤検知を最小化。
  • 施工性： ユニット別の識別カラー配線により、結線ミスを防止。
  • 保守性： コントローラ側での集中管理により、高所にあるセンサーの状態を一括把握。

施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工条件を厳守してください。

確認項目 この製品での考え方・基準
取付高さ 最低50cm以上を推奨。地面からの泥跳ねや小動物による誤検知を防止します。
設置距離 投光器と受光器の距離は必ず10m以内に設定してください。
配線加工 信号線の剥き代は芯線5mm、シールド7mmを厳守。ショートや接触不良を防ぎます。
ケーブル延長 禁止事項です。 電圧降下やノイズ混入の原因となるため、付属ケーブルの延長は行わないでください。
取付面加工 Φ26mmの貫通穴をあけ、配線被覆を傷つけないよう完全にバリ取りを行ってください。

製品仕様

項目 内容
品名 ヒーター付赤外線ビームスイッチ センサーユニット
品番 BS-10NH
検知方式 近赤外線検知方式(対向型)
検知距離 10m以内
ヒーター電源電圧 DC12V±10% (極性なし)
消費電流 1.2A以下(投光器・受光器 1セットあたり)
使用可能周囲温度 -25℃〜+55℃(結露・氷結なきこと ※ヒーター稼働時)
外観材質 センサー部本体: AL（アルミニウム）
センサー取付板: SUS（ステンレス）
質量 投光器：約310g / 受光器：約230g

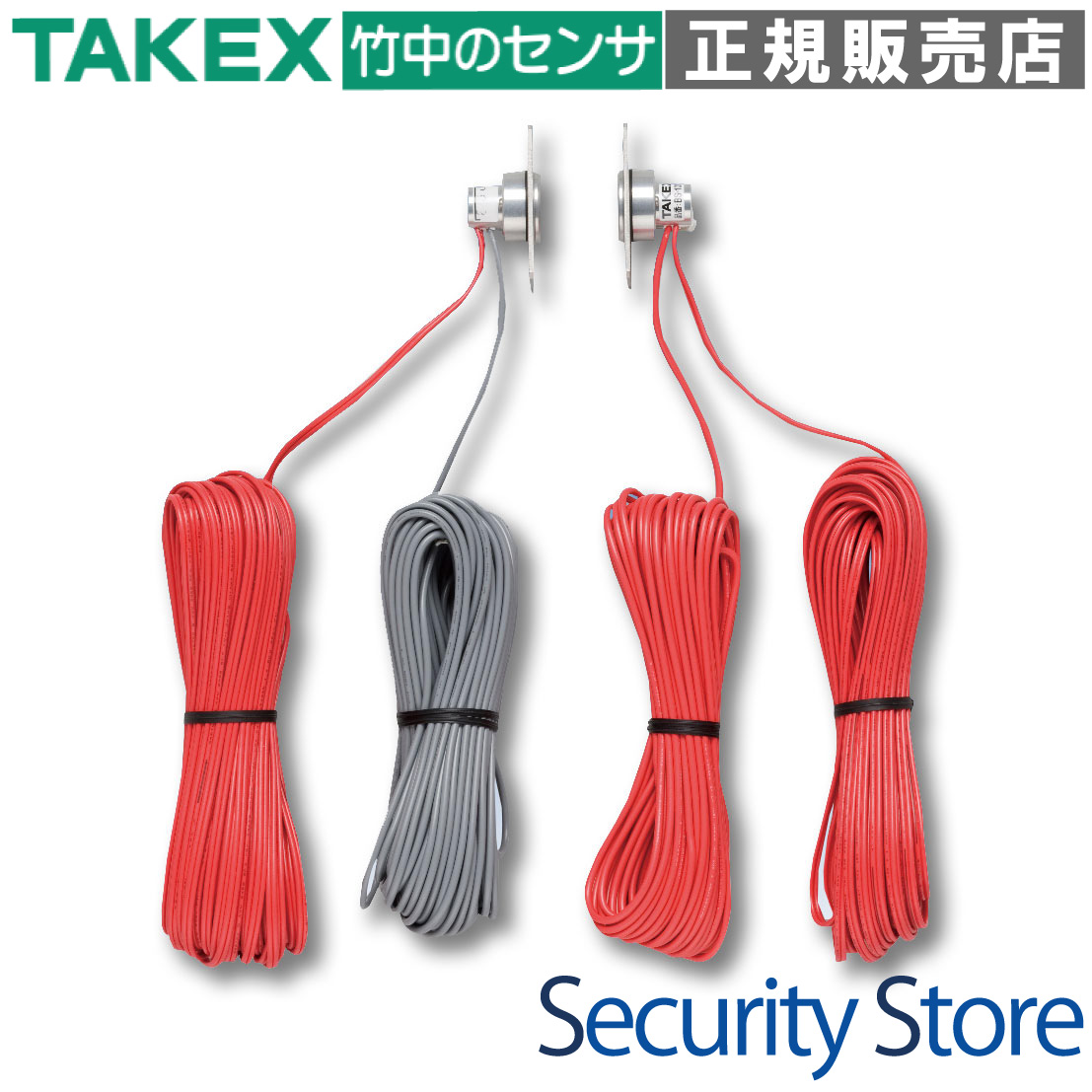

付属ケーブル（投光器） 灰色シールド線（信号用）：15m
赤色平行線（ヒーター用）：15m
付属ケーブル（受光器） 赤色シールド線（信号用）：10m
赤色平行線（ヒーター用）：10m
付属品 サッシ用ネジ M4×8 (4本)、減光シール

FAQ

Q：センサーユニット単体でシャッターの制御はできますか？ A：いいえ、できません。本機はセンサーユニットのみのため、別売のコントローラ「DS-HC」と組み合わせてご使用ください。
Q：センサー本体に動作確認用のLEDは付いていますか？ A：本機にはLEDは付いていません。耐久性を高めるための密閉設計となっており、動作状態の確認はコントローラ（DS-HC）側のパネルで行います。
Q：最大何メートルまで離して設置できますか？ A：投光器と受光器の間隔は、最大10メートルまでとなります。
Q：ヒーター用の電源に極性はありますか？ A：ヒーター用の赤色平行線には極性はありません。プラス・マイナスを気にせずDC12Vを供給いただけます。
Q：ケーブルが短い場合、市販の電線で延長しても良いですか？ A：ケーブルの延長は厳禁です。アナログ信号の減衰やノイズの影響により、感度低下や誤作動を引き起こす恐れがあります。
Q：レンズに貼ってあるシールは剥がして設置するのですか？ A：設置・光軸調整中は剥がさないでください。シールを貼った状態で正常動作を確認した後、運用開始の直前に剥がすことで、環境悪化に対するマージンを確保できます。
Q：冷凍倉庫内（-20℃以下）でも使用可能ですか？ A：はい、使用可能です。ヒーターを適切に稼働させることで、-25℃までの環境下で動作します。
Q：2セットのビームを使って誤報を減らしたいのですが。 A：コントローラ（DS-HC）側で「AND出力」の設定を行うことで、2本のビームが同時に遮断された時のみ検知させることが可能です。
Q：レンズが汚れた際のお手入れ方法は？ A：水を含ませた柔らかい布で優しく拭いてください。シンナーやベンジン等の溶剤は、プラスチックレンズを傷めるため絶対に使用しないでください。
Q：ヒーター用の電源容量はどのくらい必要ですか？ A：投光器と受光器の1セットあたり、1.2A以上の容量が必要です。システム全体の構成に合わせて電源を選定してください。
