DS-HC ヒーター付赤外線ビームスイッチコントローラ TAKEX 竹中エンジニアリング [DS-HC]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリングシャッター制御用コントローラ赤外線センサーヒーター連動対応工場・倉庫向け

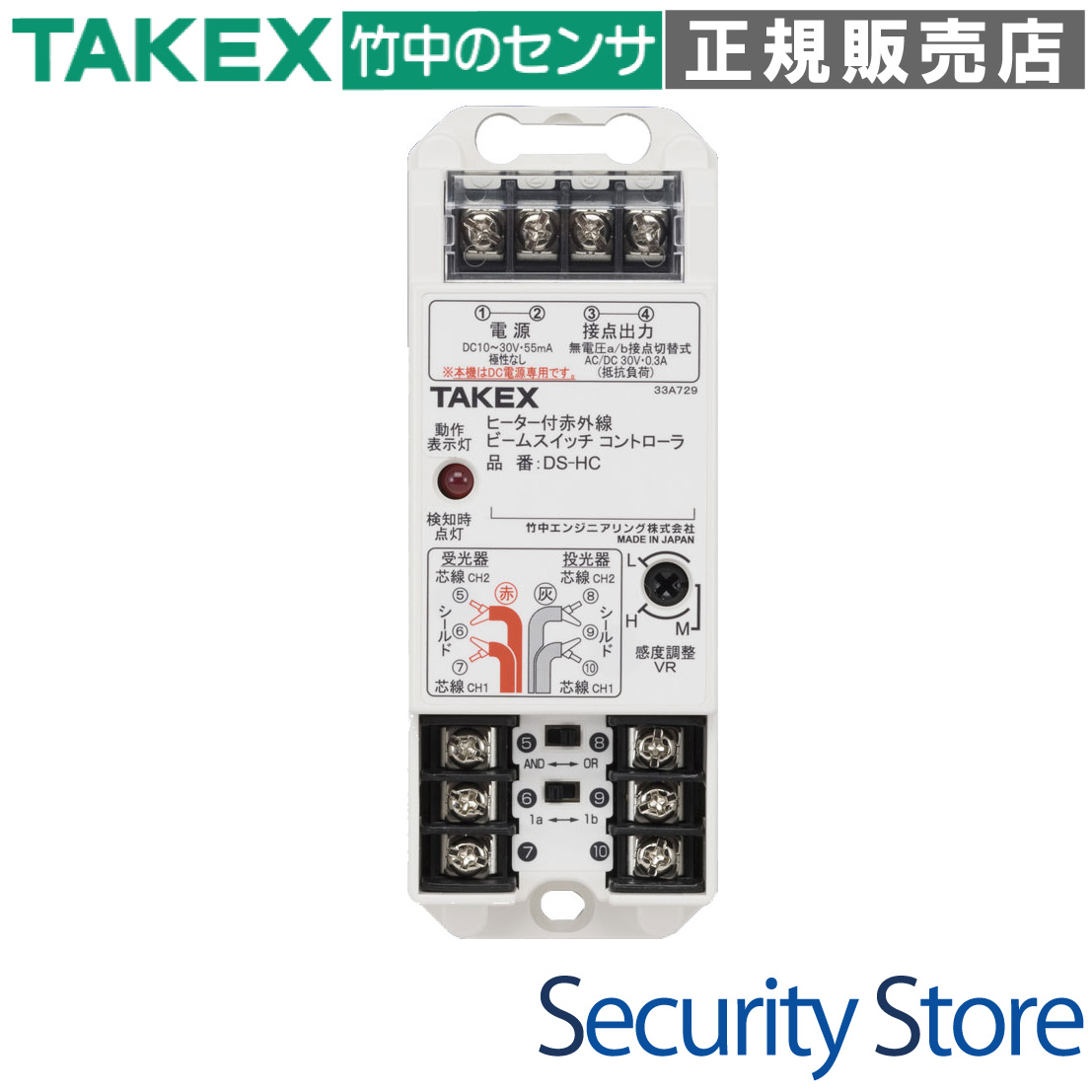

DS-HC ヒーター付赤外線ビームスイッチコントローラ

DS-HCは、シートシャッターの開閉を高精度に制御するための専用コントローラです。別売のヒーター付センサーユニット（BS-10NH）と組み合わせることで、工場や冷凍倉庫などの過酷な環境下でも、人や車両の立ち止まり・通過を確実に検出し、安全かつスムーズな現場運用を実現します。

型番： DS-HC
製品名： ヒーター付赤外線ビームスイッチコントローラ
検知方式： 近赤外線対向型検知（スキャニング方式採用）
主な用途： シートシャッターの開閉制御、通過・滞在検知
対応環境： 屋内設置用（センサー部はヒーターにより寒冷地・結露環境対応）
電源電圧： DC10〜30V（極性なし）

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

工場のシートシャッター自動開閉制御
冷凍倉庫の出入り口における通行検知
フォークリフト等の大型車両専用ゲートの管理
結露や凍結が発生しやすい環境での赤外線検知

導入前に確認したいポイント

コントローラ本体は屋内専用（非防水）です。
センサー用ヒーター電源（DC12V）は別途用意が必要です。
100msec未満の高速移動体は検知対象外となります。
1ビーム運用時は必ずCH1端子に接続してください。

特長

相互干渉を防止するスキャニング方式

最大2ビーム（投受光器2セット）を近接して設置する際、問題となるのが光の回り込みによる相互干渉です。本機はマイクロ秒単位で発光タイミングをずらして同期させる「スキャニング方式」を採用しており、物理的な遮蔽板なしでも安定した複数ライン検知が可能です。

ヒーター内蔵センサーユニットとの連携

別売のセンサーユニット「BS-10NH」には結露・凍結防止用のヒーターが内蔵されています。本コントローラと連動させることで、光学系のクリアランスを常時維持。冬場の工場や温度差の激しい冷凍倉庫の入り口でも、レンズの曇りによる誤作動を劇的に軽減します。

直射日光に強い100,000 lxの耐外乱光性能

真夏の直射日光（約100,000 lx）が当たる過酷な照度環境下でも、光軸から±5°以上の角度があれば安定して動作します。堅牢な光学フィルターと高度な信号処理回路により、環境光による失報・誤報を防ぎます。

現場に合わせて選べるAND/OR検知論理

2ビーム運用時、「両方が遮光されたときのみ出力（AND）」か「どちらか一方が遮光されれば出力（OR）」かを内部スイッチで切り替え可能です。大型車両のみを対象にする場合はAND、小さな荷物や歩行者も漏らさず検知する場合はORといった柔軟な設計が可能です。

確実な信号伝達を支えるオフディレイ機能

検知信号を約1秒間保持するオフディレイ機能を搭載しています。対象物が高速で通過した場合でも、シャッター制御盤側が確実に信号を受け取れる時間を確保し、制御の取りこぼしを防ぎます。また、チャタリングを吸収しシステムの安定性を高めます。

フェールセーフを考慮した接点出力切替

無電圧リレー接点は、a接点（常時開）とb接点（常時閉）の切り替えが可能です。断線や電源喪失を「検知」として扱う高度な安全回路（b接点運用）にも対応しており、現場の保安基準に合わせた施工が可能です。

設置距離に応じた3段階の感度調整ボリューム

設置距離（1m未満 / 1〜3m / 3〜10m）に応じて感度を切り替えられるロータリーボリュームを搭載。壁面反射などのバイパス現象を抑制し、現場の物理環境に最適な受光レベルへとアナログ調整が可能です。

リレーを保護する接点保護抵抗の内蔵

出力接点には3.3Ωの保護抵抗が直列に挿入されています。シャッター制御盤のリレーコイルから発生する逆起電力（サージ）や突入電流から接点を守り、長期間の使用に伴う接点溶着のリスクを低減しています。

    選定時に評価したい強み
    高度な干渉防止： 2ビームを至近距離で並列・交差させても安定検知が可能。
耐環境性： ヒーター連動により、氷結や結露を熱で解消する実戦仕様。
信頼の検知ロジック： 100msの応答速度設定により、飛来物などのノイズを効果的に除去。
施工性の良さ： 極性なしの電源入力、分かりやすいLEDインジケーターを採用。



施工・設置ガイド

本コントローラは屋内専用です。シャッター制御盤内や、水気のない壁面高所に設置してください。センサーユニットの取付時には、光軸の水平・垂直をメジャーで実測し、ミリ単位で高さを合わせることが安定稼働の秘訣です。

確認項目	この製品での考え方
設置距離	10m以内（これを超えると感度が不足し、不安定になります）
取付高さ	床面から50cm以上を推奨（床面反射によるバイパス現象を防止）
ヒーター電源	コントローラ電源とは別にDC12V（1セットあたり1.2A）が必要です
配線の端子処理	シールド線の網線（ヒゲ）が隣の端子に触れないよう確実に絶縁・処理してください

製品仕様

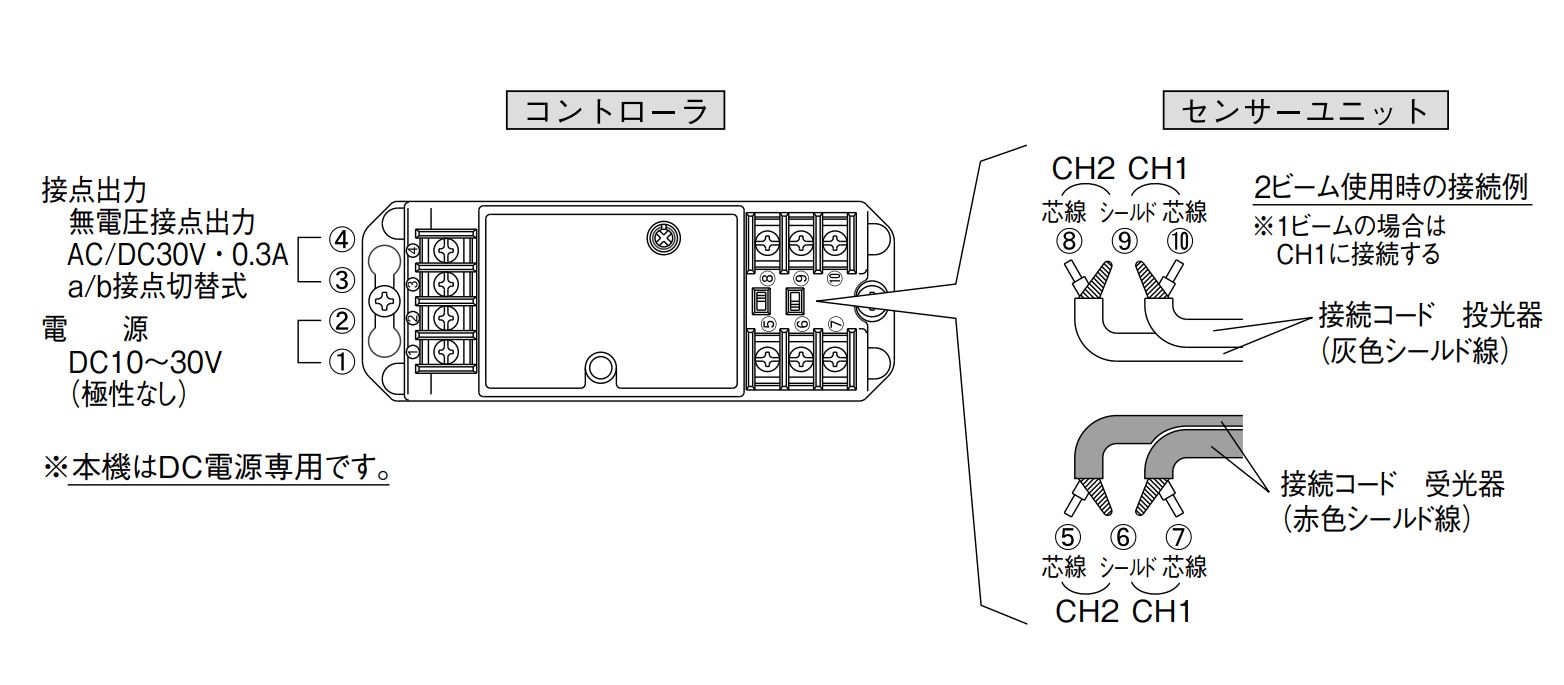

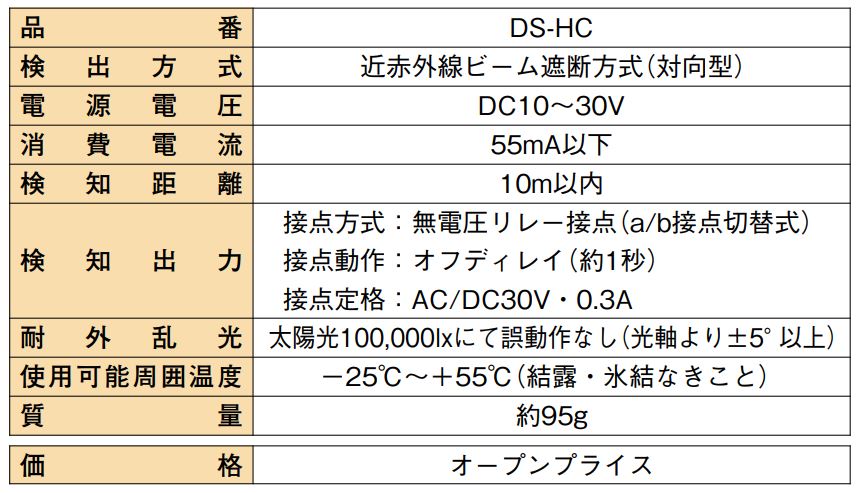

項目	内容
品名	ヒーター付赤外線ビームスイッチ　コントローラ
品番	DS-HC
検出方式	近赤外線ビーム遮断方式(対向型)
検知距離	10m以内
電源電圧	DC10〜30V（極性なし）
消費電流	55mA以下
検知出力	接点方式:無電圧リレー接点(a/b接点切替式) 接点動作:オフディレイ(約1秒) 接点定格:AC/DC30V 0.3A(抵抗負荷) (接点保護抵抗3.3Ω内蔵)
応答速度	遮光時(検知時):100msec.以上の遮光を検知
動作表示灯	赤色LED 入光時:消灯 / 遮光時:点灯
付帯機能	接点出力切替機能、AND/OR切替機能、感度調整機能
耐外乱光	太陽光100,000 lxにて誤動作なし(光軸より±5°以上)
使用可能周囲温度	-25℃〜+55℃(結露・氷結なきこと)
外観	樹脂(ホワイト)
質量	約95g

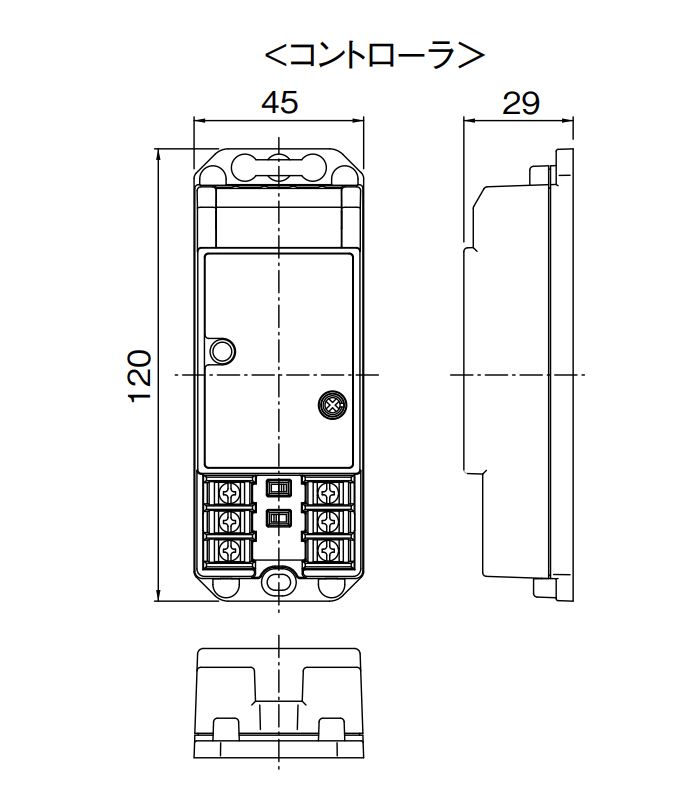

外形寸法	H 120mm × W 45mm × D 29mm

FAQ

Q：1ビーム（1セット）だけで使用することは可能ですか？ A：可能です。その場合は必ず「CH1」の端子にセンサーを接続し、内部スイッチを「AND」に設定してご使用ください。

Q：センサー用のヒーター電源はコントローラから供給されますか？ A：いいえ、コントローラからは供給されません。センサー内蔵ヒーター（BS-10NH用）には、別途DC12V（1セットあたり1.2A以上推奨）の電源をご用意ください。

Q：屋外に設置しても大丈夫ですか？ A：コントローラ本体（DS-HC）は屋内専用・非防水です。必ず水のかからない盤内や屋内に設置してください。センサーユニット部は適正に施工すれば屋外設置可能です。

Q：AC100Vの電源で直接動かせますか？ A：直接は動かせません。DC10〜30Vのスイッチング電源などを介して給電してください。

Q：検知した瞬間にリレーが戻ってしまうのを防げますか？ A：本機には約1秒間のオフディレイ（保持機能）が内蔵されているため、一瞬の通過でも確実に信号を維持して出力します。

Q：AND設定とOR設定の違いは何ですか？ A：2ビーム運用時、ANDは「2本の光軸が同時に遮られたとき」に出力します（大型車検知など）。ORは「どちらか一方でも遮られたとき」に出力します（安全確保など）。

Q：センサーまでの配線を延長してもいいですか？ A：センサーユニットのシールド線を現場で延長（継ぎ足し）することは推奨されません。ノイズ混入や感度低下の原因となるため、規定のコード長さの範囲内で施工してください。

Q：LEDが点灯したまま消えません。何が原因ですか？ A：光軸がずれている、障害物がある、レンズが極端に汚れている、または感度設定（L/M/H）が距離に対して低すぎる可能性があります。

Q：100msec以上の遮光が必要なのはなぜですか？ A：虫や鳥の飛来、雨粒、小さなゴミなどの一時的な遮光をノイズとして無視し、人間や車両などの確実に検知すべき対象だけを捉えるためのフィルタリング機能です。

Q：メンテナンスで気をつけることはありますか？ A：定期的にレンズの汚れを拭き取ってください。その際、シンナーやベンジンなどの溶剤はレンズを傷めるため絶対に使用しないでください。
