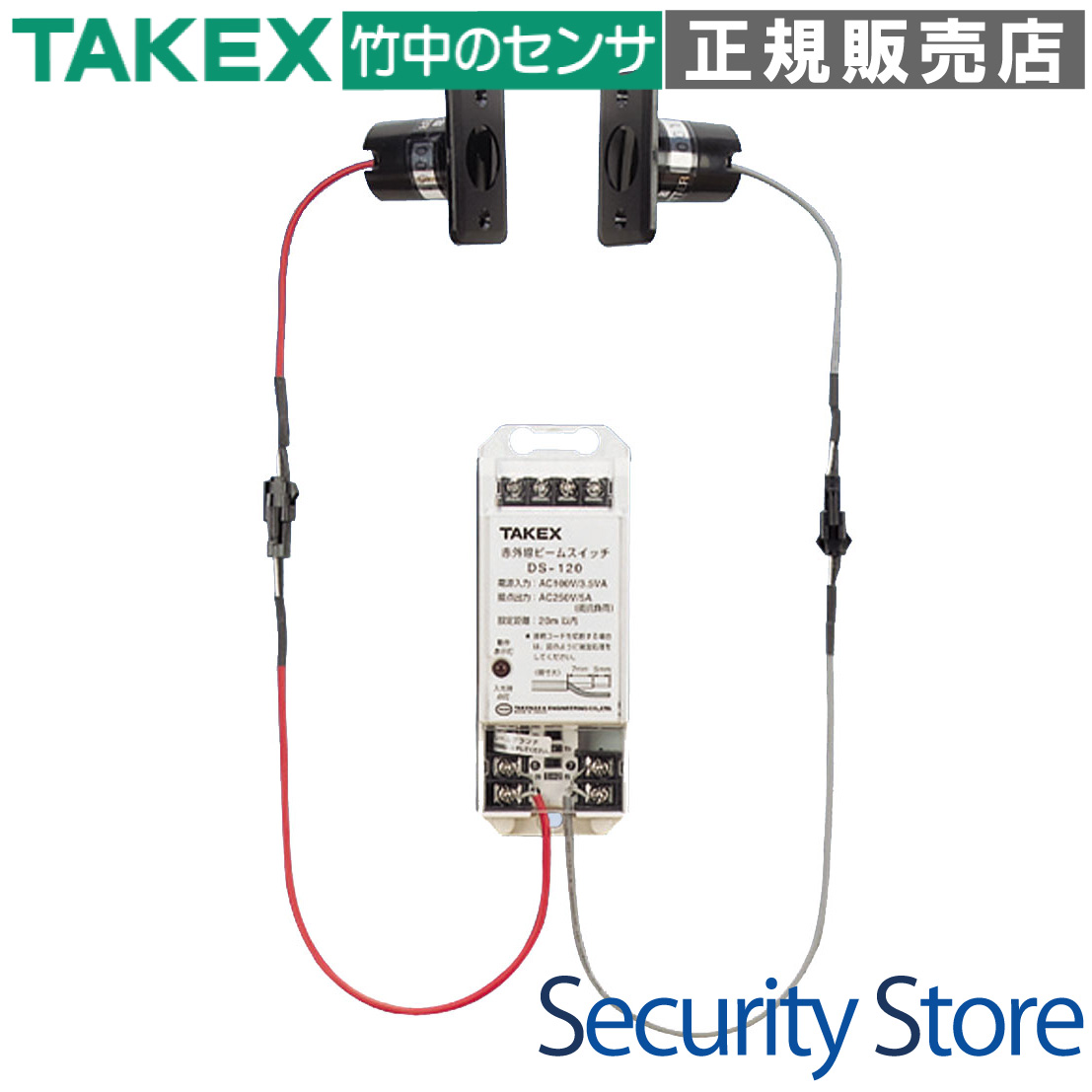

TAKEX 赤外線センサー 電動シャッター補助 AC100V 最大20m

DS-120 赤外線ビームスイッチ

DS-120は、電動シャッターの開閉部での立ち止まりを検出し、安全な制御を支援する「対向型」赤外線ビームスイッチです。最大20mの検知距離を誇り、コントローラとセンサーを分離させることで、美観とメンテナンス性を高い次元で両立させた法人向けハイグレードモデルです。

  • 型番： DS-120
  • 製品名： 赤外線ビームスイッチ（20m・100V仕様）
  • 検知方式： 近赤外線ビーム遮断方式（対向型）
  • 主な用途： 電動シャッターの挟み込み防止、車両・人の通行検知、安全装置の補助
  • 電源電圧： AC100V (50/60Hz)
  • 検知距離： 20m以内
赤外線ビームスイッチ DS-120

資料ダウンロード

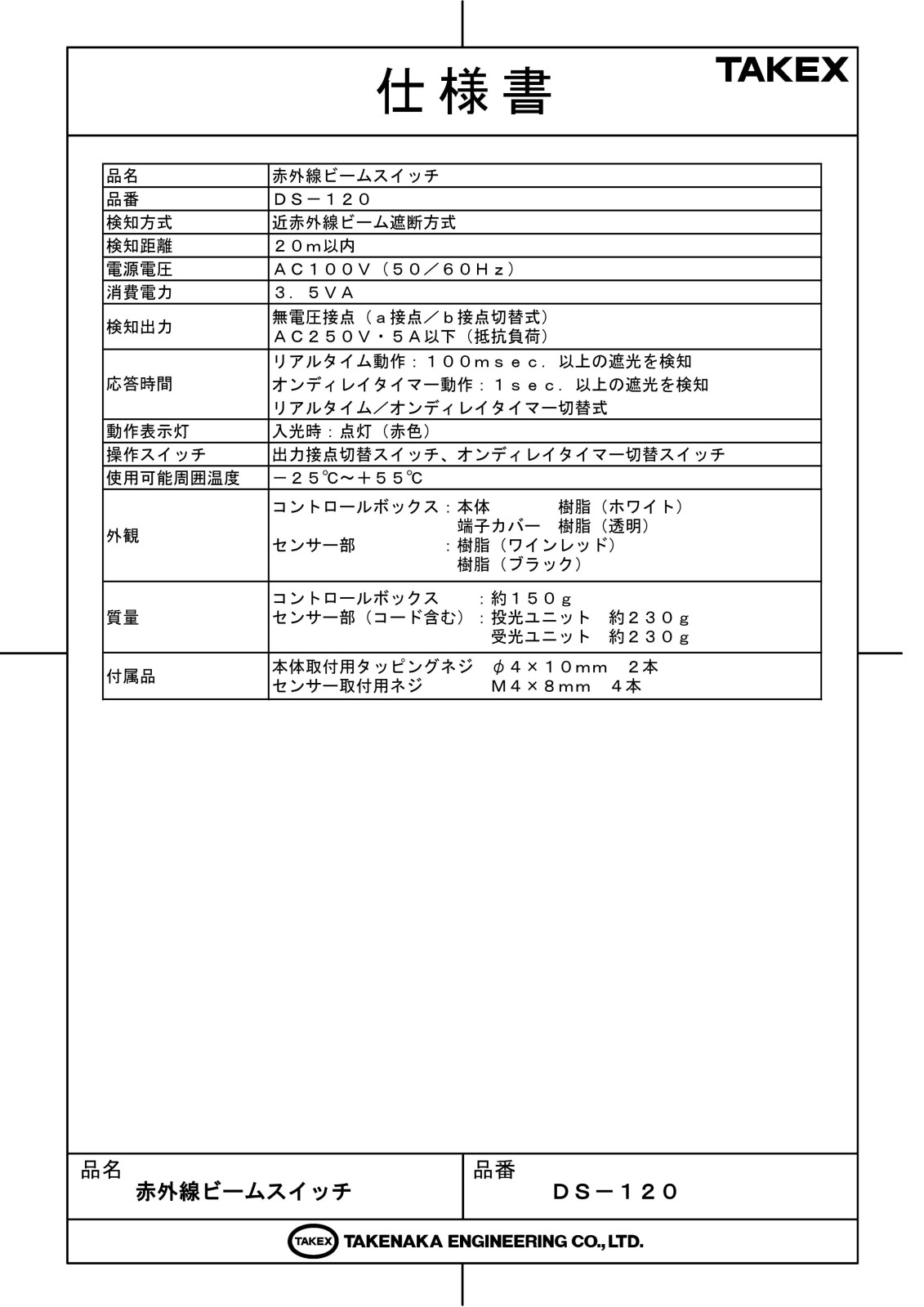

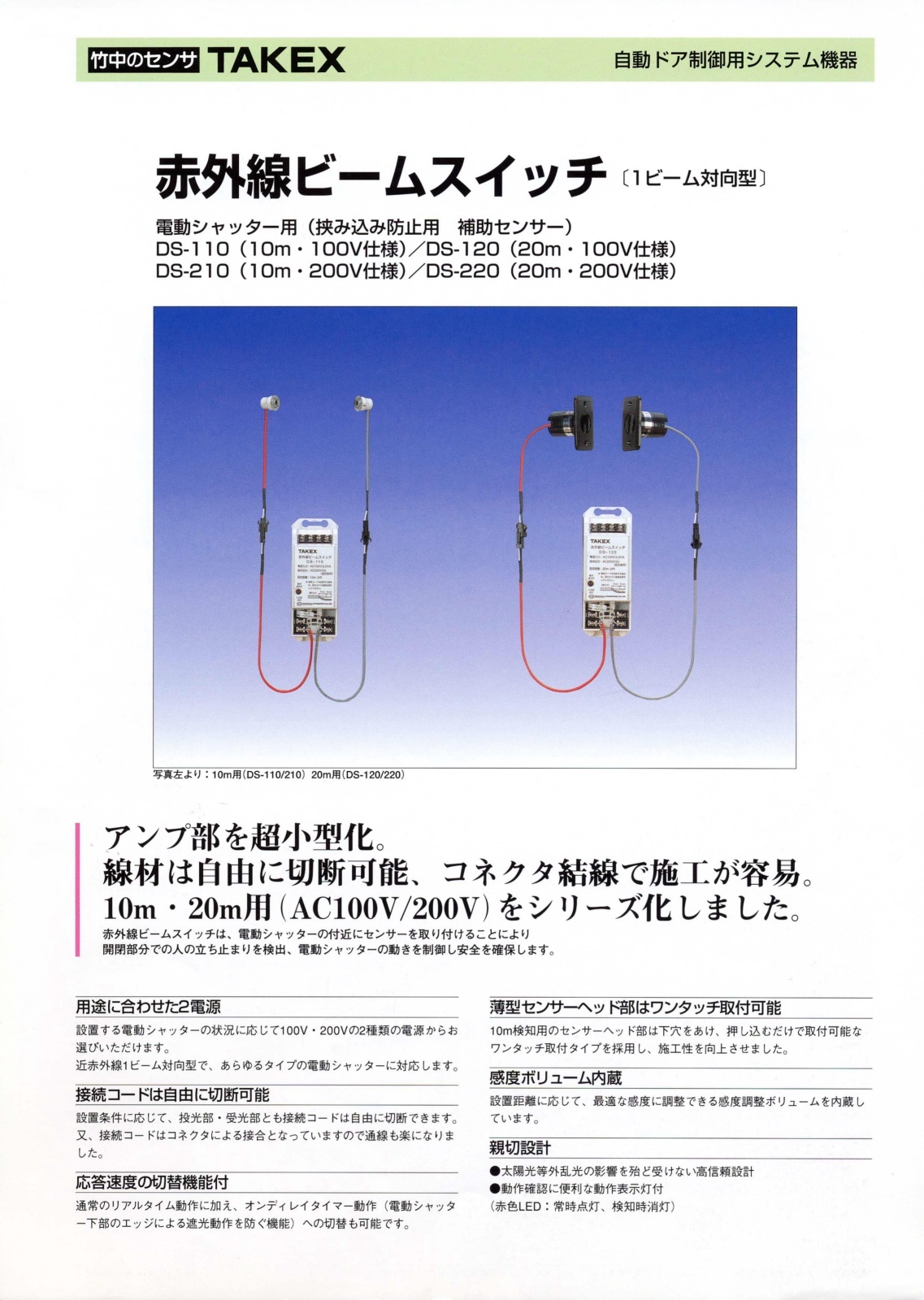

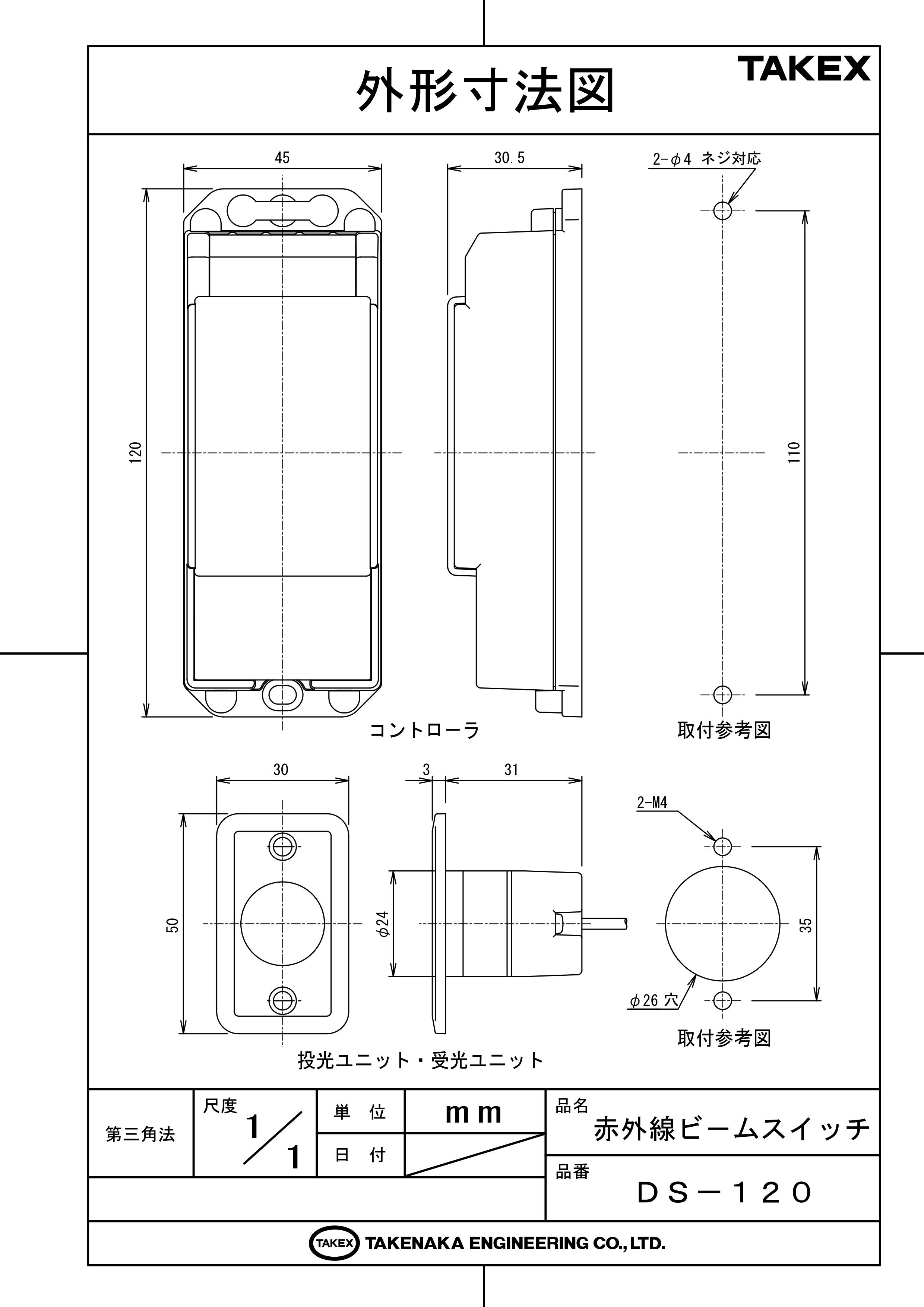

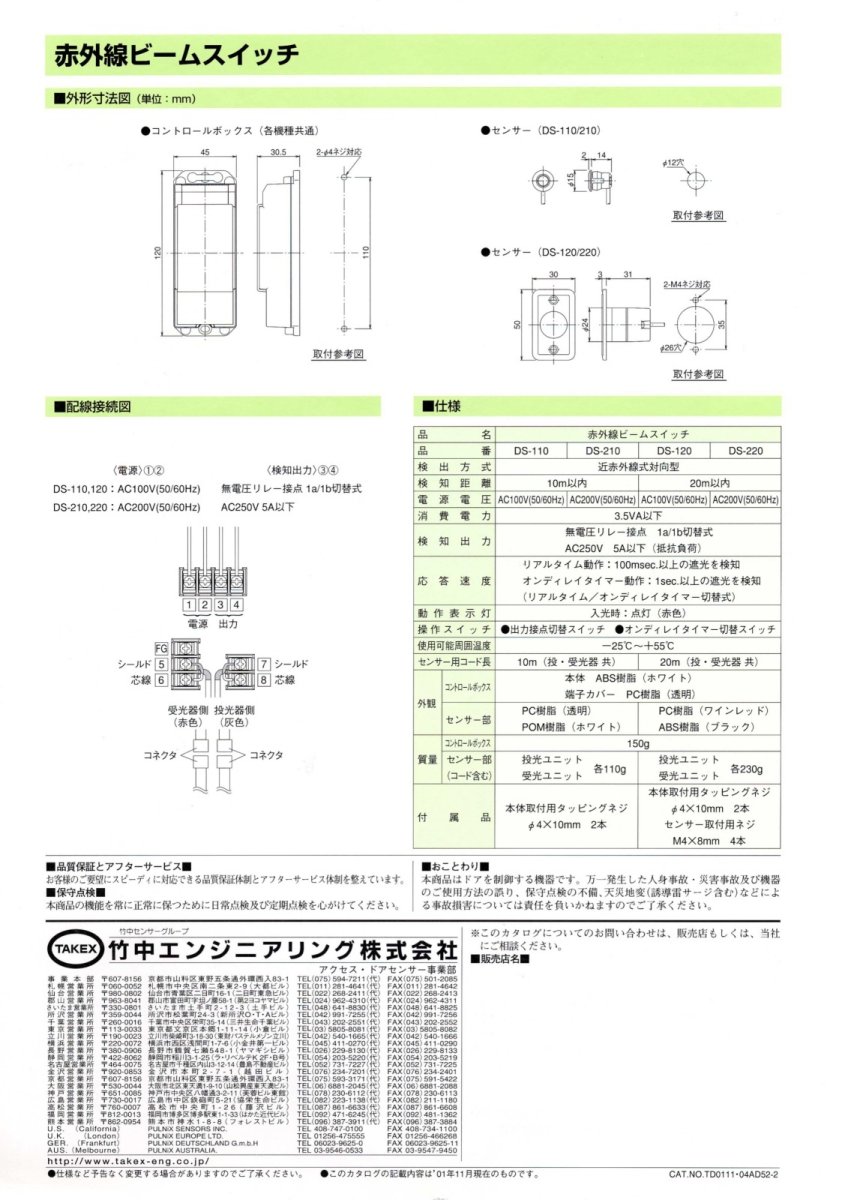

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の電動シャッター安全管理
  • ガレージ・駐車場の車両検知連動
  • 人の立ち入り・通過の正確なカウント・検知
  • 大型扉やゲートの挟み込み防止補助

導入前に確認したいポイント

  • 電源がAC100Vであること（200VはDS-220）
  • 投光器と受光器を対向させるスペースがあるか
  • 設置距離が20m以内であること
  • 受光側ケーブルの延長は原則禁止

特長

コントローラ部の超小型化と分離構造

光学系を担う「センサーユニット」と、回路を担う「コントロールボックス」を完全分離。コントロールボックスをバックヤード等のメンテナンスしやすい場所に設置でき、壁面に露出するセンサーヘッドは極小化されるため、建物の美観を損なわない施工が可能です。

20mの長距離検知と2電源シリーズ化

最大20mまでの広範囲をカバーできる高出力設計です。現場の電源環境に合わせて選べるよう、AC100V仕様（DS-120）とAC200V仕様（DS-220）をラインナップしています。

施工を容易にする自由なコード切断とコネクタ結線

設置環境に応じて、投光部・受光部ともに接続コードを最適な長さに切断可能です。また、コネクタによる接続方式を採用しているため、通線作業が非常にスムーズに行えます。

応答速度の切替機能（リアルタイム/オンディレイ）

標準の「リアルタイム動作（0.1秒）」に加え、「オンディレイタイマー動作（1秒）」への切替が可能です。オンディレイ設定にすることで、鳥の飛来や舞い散る落ち葉など、瞬間的な遮光による誤動作を効果的に抑制できます。

現場での調整を支える感度ボリューム内蔵

コントロールボックス内に感度調整ボリュームを搭載しています。設置距離が極端に短い場合や、壁面からの反射が懸念される環境でも、現場に合わせた最適な感度設定が可能です。

外乱光に強い高信頼のソリッドステート設計

太陽光や車のヘッドライト等の外乱光の影響を最小限に抑える光学設計を採用。複雑なマイコン制御をあえて排除したアナログ回路構成により、フリーズ等のリスクがない極めて高い安定性を実現しています。

過酷な環境に耐える広温度範囲

使用可能周囲温度は -25℃ 〜 +55℃ と幅広く、冷凍庫内のような極寒環境から、真夏の直射日光にさらされる半屋外環境まで、安定した動作を維持します。

動作状態を一目で確認できる動作表示灯

コントロールボックス表面に赤色LEDを搭載。入光時に点灯、検知（遮光）時に消灯する仕様で、光軸調整時やトラブル時の切り分けが容易に行えます。

選定時に評価したい強み

  • 高い検知安定性： 反射型ではなく対向型のため、背景色や物体の材質に左右されにくい
  • メンテナンス性： コントローラが手元で操作できるため、高所での調整不要
  • フェールセーフ対応： 出力接点は1a/1b切替可能で、システムに合わせた安全設計が可能
  • 長寿命設計： 消耗部品を最小限に抑えた設計により、長期運用をサポート

動作表示灯（赤色LED）のステータス

状態 LEDの挙動 判断内容
正常待機 点灯（赤色） 投光と受光の光軸が合い、正常に入光している状態
検知・遮光 消灯 ビームが遮断され、リレーが出力されている状態
異常（感度過剰） 点灯のまま 物を置いても消灯しない場合、反射等で光が回り込んでいる可能性あり（感度を下げる）

製品仕様

項目 内容
品番DS-120
検出方式近赤外線ビーム遮断方式（対向型）
検知距離20m以内
電源電圧AC100V 50/60Hz
消費電力3.5VA以下
検知出力無電圧リレー接点 a接点/b接点 切替式
AC250V 5A以下(抵抗負荷)
応答速度リアルタイム動作:100msec以上の遮光を検知
オンディレイタイマー動作:1秒以上の遮光を検知
動作表示灯入光時:点灯(赤色) / 遮光時:消灯
操作スイッチ出力接点切替スイッチ、オンディレイタイマー切替スイッチ
使用可能周囲温度-25℃ 〜 +55℃
センサー用コード長20m (投・受光器共)
設置場所センサー部:屋内・半屋外 / コントローラ部:屋内
外観コントローラ:樹脂(ホワイト)、端子カバー:樹脂(透明)
センサー部:樹脂(ブラック)
質量コントローラ:約150g / センサー部(コード含む):各約230g

FAQ

Q：DS-120とDS-220の違いは何ですか？ A：電源電圧の違いです。DS-120はAC100V専用、DS-220はAC200V専用です。検知距離（20m）などの基本性能は同じです。
Q：センサー用のコードは延長できますか？ A：原則として延長は禁止されています。特に受光側のコードを延長すると、環境ノイズの影響を受けやすくなり誤動作の原因となります。
Q：オンディレイタイマーはどのような時に使いますか？ A：虫や鳥の飛来、落ち葉などが頻繁にビームを横切る環境で使用します。1秒以上継続して遮光された時のみ反応するため、誤報を防げます。
Q：投光器と受光器を見分ける方法はありますか？ A：接続コードの色で見分けます。灰色のコードが投光器、赤色のコードが受光器です。
Q：屋外でも使用できますか？ A：センサーユニットは半屋外での設置が可能ですが、コントローラ部は必ず屋内に設置してください。
Q：リレー接点に直接大きなモーターを接続しても大丈夫ですか？ A：接点容量はAC250V 5A（抵抗負荷）です。誘導負荷（モーター等）を接続する場合は、必ず外部に電磁接触器（マグネットコンタクタ）を介して接続してください。
Q：設置距離が3m程度と短いのですが、動作に問題はありませんか？ A：近距離でも使用可能ですが、光の回り込み（反射）が起きやすいため、その場合は内蔵の感度ボリュームで感度を下げて調整してください。
Q：動作表示灯（LED）が消えたままなのですが？ A：ビームが遮断されているか、光軸が大きくズレている、あるいは断線の可能性があります。まずは対向面の光軸を合わせてください。
Q：使用温度の限界は？ A：-25℃から+55℃まで対応しています。寒冷地の屋外や、夏場の高気温下でも動作可能です。
Q：フェールセーフ（停電時に動作）な設定はできますか？ A：出力接点を「b接点（1b）」に設定することで、ビーム遮断時だけでなく電源喪失時にも接点を開放させ、異常を検知させることが可能です。
