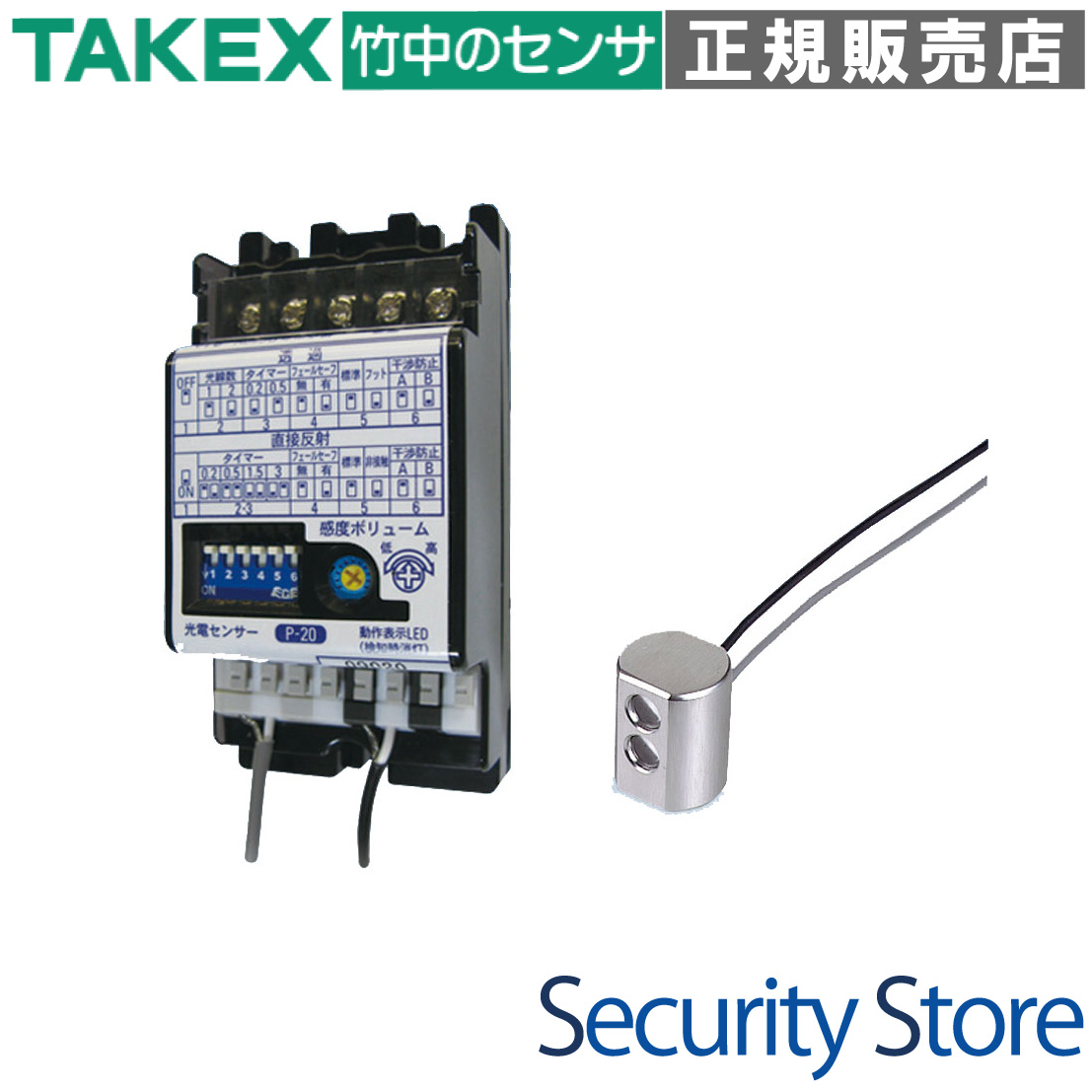

DP-06 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DP-06]

DP-06 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DP-06]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 直接反射型 店舗・自動ドア用

DP-06 赤外線ビームスイッチ

DP-06は、のれんがかかった場所や店舗エントランス向けに設計された、直接反射方式の赤外線ビームスイッチです。投光・受光センサーが一体化されており、独自の180度可変センサーボディー機構により、設置後でもビーム角度を自由自在に調整できるのが大きな特徴です。

  • 型番： DP-06
  • 製品名： 赤外線ビームスイッチ
  • 方式： 近赤外線直接反射方式（投受光一体型）
  • 検知距離： 0.6m 〜 1.0m（対象物の色により変動）
  • 設置場所： 屋内・半屋外（センサー部）/ 屋内（コントローラ部）
  • 電源電圧： AC100V 50/60Hz
赤外線ビームスイッチ DP-06

資料ダウンロード

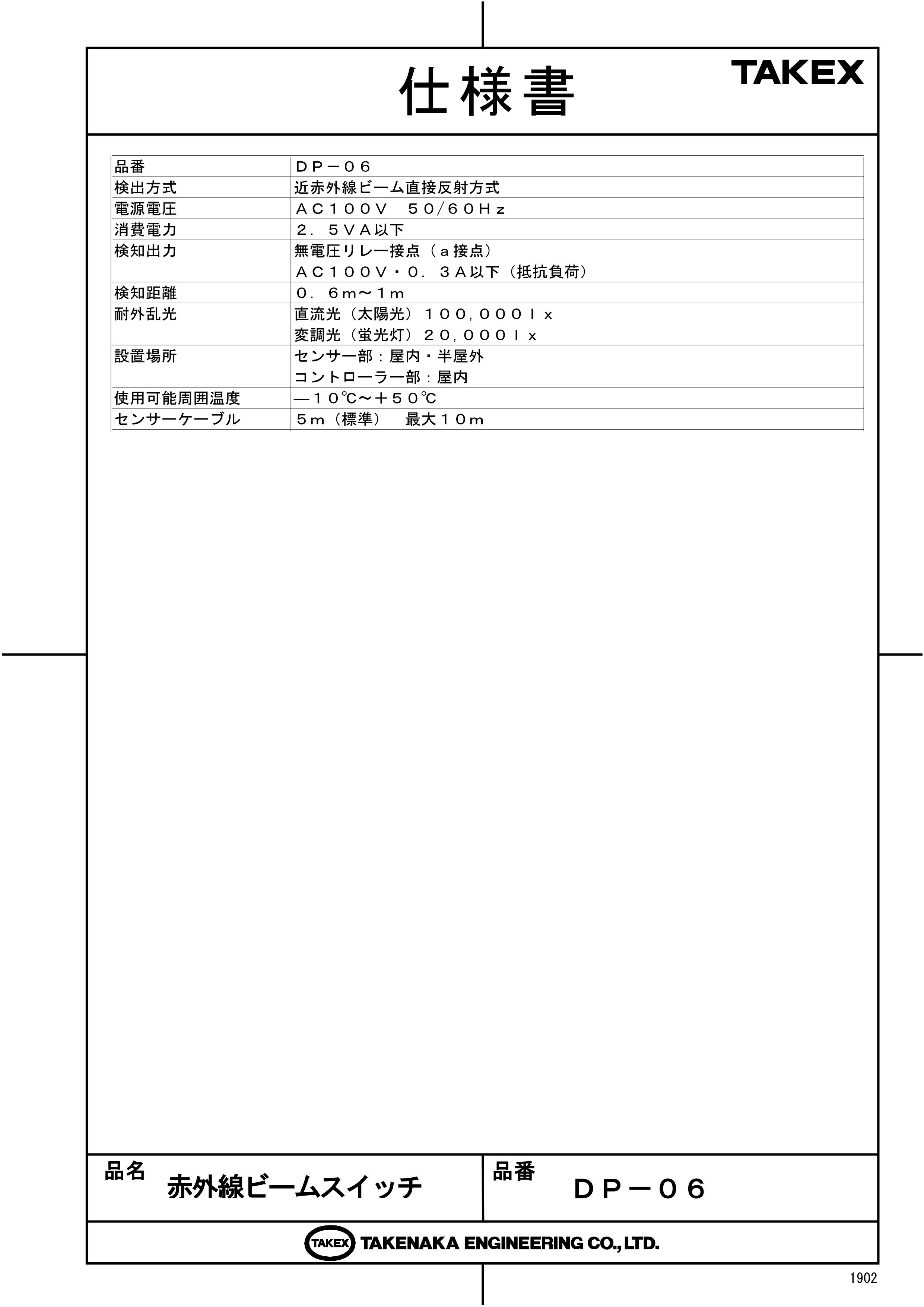

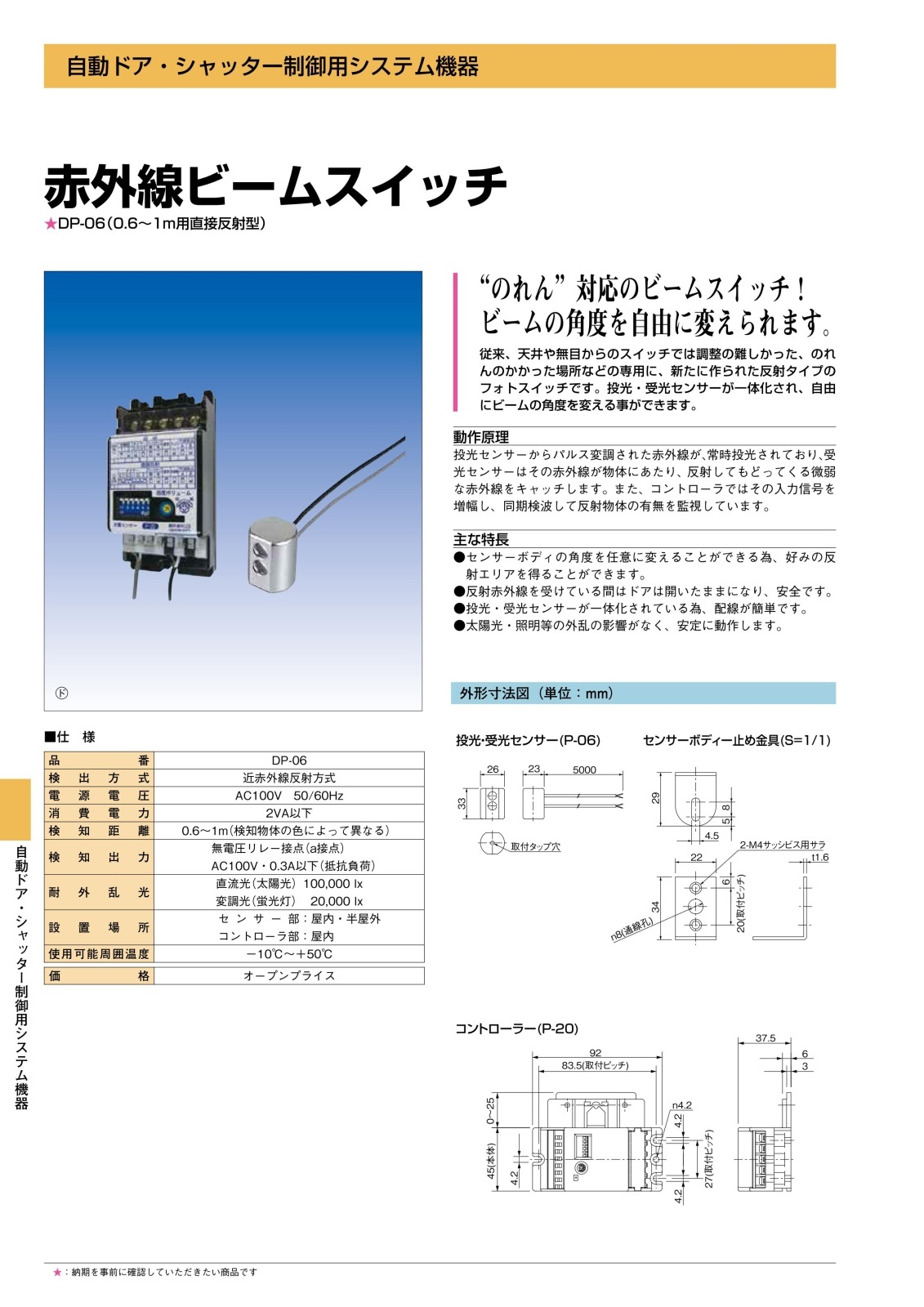

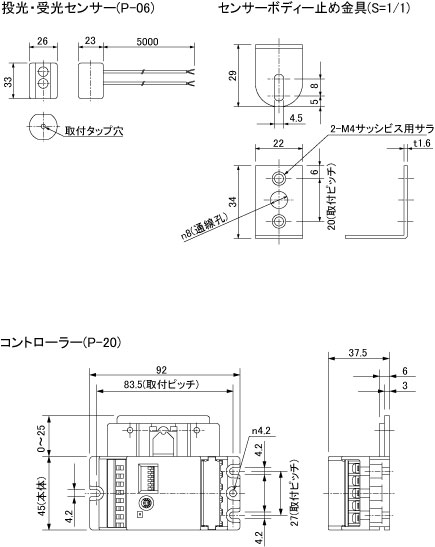

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • "のれん"のかかった店舗入り口
  • 設置後に検知エリアを微調整したい現場
  • 配線を簡略化したい投受光一体型のニーズ
  • 西日などの外乱光が厳しいエントランス

導入前に確認したいポイント

  • 対象物の「色」による検知距離の変化
  • センサー部への直接の被水（雨）の有無
  • コントロールボックスとセンサーの分離設置
  • リレー出力の接点容量（DC50V 0.1A）

特長

"のれん"対応の直接反射方式

天井や無目（むめ）からスイッチを設置する場合、従来はのれんの揺れによる誤検知や遮断が課題でした。DP-06は対象スポットへ直接赤外線を照射し、跳ね返りを捉える「直接反射方式」を採用しているため、のれんがある環境でも安定した検知が可能です。

180度可変センサーボディー

センサーボディーはマウント部を軸に180度の広範囲な角度調整（首振り）が可能です。什器の配置変更や動線の変化に合わせて、施工後でもミリ単位でビームの照射方向を最適化できます。

強力な耐外乱光性能

光学フィルターと高度な信号処理回路を搭載。西日が差し込む時間帯や、強力な照明・ハロゲンランプの下でも誤動作しにくい設計となっており、過酷な照度環境下でも安定して稼働します。

セパレート構成による高いメンテナンス性

制御を行う「コントローラ部」と、検知を行う「センサーボディー」が分かれているため、設定変更やメンテナンスが容易です。標準で5mの専用ケーブルが付属し、柔軟な設置をサポートします。

フェールセーフを意識したLED表示ロジック

通電・待機時にLEDが点灯し、検知時に消灯するロジックを採用。これにより、電源の断線や異常を即座に視覚的に把握できる、BtoB用途に適した信頼性の高い運用が可能です。

超高速応答 50msec

反射光の変動を50msec（0.05秒）以下という驚異的なスピードで捕捉します。人が小走りで通過するような一瞬の動作も見逃さず、確実なスイッチングを実現します。

オフタイマーによる安定出力

検知後のリレー保持時間を0.1秒または0.5秒に切り替え可能です。チャタリングを防止し、後段の自動ドアコントローラや制御盤へ確実に信号を受け渡すことができます。

施工を簡略化する投受光一体型

投光器と受光器を対向させる必要がないため、片側のみの配線・設置で完結します。配線コストの削減と施工時間の短縮に大きく貢献します。

選定時に評価したい強み

  • 現場対応力： 180度の首振り機構で、現場での「あと少しの調整」が容易。
  • 安定性： 太陽光100,000lxにも耐えうる強力な耐外乱光性能。
  • 信頼の国内設計： TAKEX（竹中エンジニアリング）による堅牢なハードウェア設計。
  • のれん特化： 従来のセンサーでは困難だった「のれん越し」の検知に最適。

施工・設置ガイド

本機は赤外線の反射率を利用するため、対象物の色によって検知距離が大きく変動します。設置時は以下の相関を考慮してください。

確認項目 詳細・注意点
推奨設置高さ 約 1.0m 付近（対象物が黒色の場合を考慮）
白色の物体（衣服） 最大 約 1.0m まで検知可能
黒色の物体（衣服） 最大 約 0.4m まで検知距離が短縮されます
配線の注意点 投光・受光センサーの網線（シールド）同士が接触しないよう分離して結線してください。
禁止事項 屋外の雨が直接かかる場所での使用、およびセンサーケーブルの途中結線は厳禁です。

製品仕様

項目 内容
品番 DP-06
検出方式 近赤外線直接反射方式
検知距離 0.6〜1m (検知物体の色によって異なる)
電源電圧 AC100V 50/60Hz
消費電力 2.5VA以下（詳細説明ベース）、2VA以下（仕様表ベース）
検知出力 無電圧リレー接点(a接点/b接点切替可能)
定格: AC100V 0.3A以下 または DC50V 0.1A (抵抗負荷)
応答時間 約50msec以下
オフタイマー 約0.1秒 又は 0.5秒 (内部スイッチにて切替)
耐外乱光 直流光(太陽光) 100,000 lx / 変調光(蛍光灯) 20,000 lx
設置場所 センサー部:屋内・半屋外 / コントローラ部:屋内
使用可能周囲温度 -10℃ 〜 +50℃
センサー可変範囲 マウント部を中心に180度可変

FAQ

Q：のれんがかかっていても検知できますか？ A：はい、本製品はのれん越しに対象物を検知するために開発された直接反射型ですので、調整が難しいのれん設置箇所に最適です。
Q：黒い服を着た人も検知できますか？ A：検知可能ですが、赤外線の反射率が低いため距離が短くなります（最大約0.4m）。設置高さを低くするなどの工夫が推奨されます。
Q：屋外で使用できますか？ A：センサー部は半屋外対応ですが、直接雨がかかる場所は避けてください。屋根の下やキャノピー内への設置を推奨します。
Q：電源を入れてもLEDがつきません。 A：AC100Vが正しく供給されているか確認してください。本機は待機時にLEDが点灯する仕様です。
Q：誰もいないのに検知状態（LED消灯）のままになります。 A：背景の壁や床の反射を拾っている可能性があります。感度ボリウムをMIN方向に回すか、センサーの角度を調整してください。
Q：センサーケーブルを延長することは可能ですか？ A：途中での結線は誤動作の原因となるため禁止されています。延長が必要な場合はメーカーオプションの10mケーブルをご使用ください。
Q：リレー出力で直接モーターを動かせますか？ A：接点容量が小さいため、モーターや電磁錠などの誘導負荷を直接駆動すると故障の原因になります。必ず外部リレーを介してください。
Q：西日が当たる場所でも大丈夫ですか？ A：100,000lxまでの耐外乱光性能を備えているため、西日が直接差し込むような環境でも安定して動作します。
Q：オフタイマーの設定は何のためにありますか？ A：検知後のリレー保持時間を調整し、信号の取りこぼしやチャタリングを防ぐために使用します。通常は0.5秒設定が推奨されます。
Q：網線（シールド）の処理で注意することは？ A：投光用と受光用の網線が接触するとクロストークにより誤動作します。コントローラ内部で絶対に接触しないよう絶縁・分離してください。
