カメラドライブユニット TAKEX 竹中エンジニアリング [EPS-400]

カメラドライブユニット TAKEX 竹中エンジニアリング [EPS-400]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） カメラドライブユニット 電源集中管理 屋内用

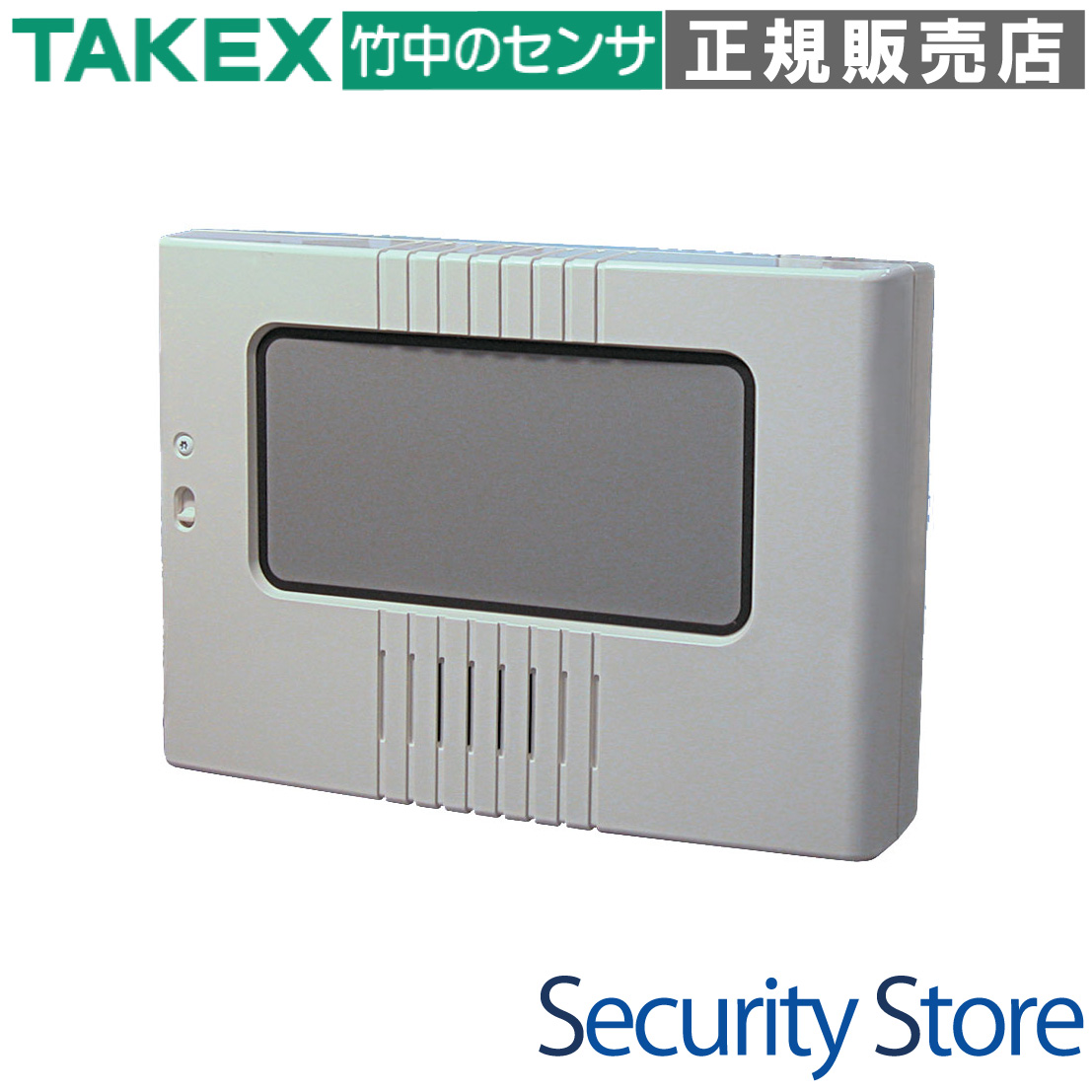

EPS-400 カメラドライブユニット

ビデオカメラシステムの電源管理を劇的に合理化。AC100Vからレコーダー・カメラ・周辺機器へ、最適な異電圧を同時に安定供給するプロ仕様のドライブユニットです。

  • 型番： EPS-400
  • 製品名： カメラドライブユニット
  • 方式 / カテゴリ： 電源集中供給システム（マルチ出力）
  • 主な用途： 防犯カメラ・レコーダー・接点分配ユニットへの電源供給
  • 設置場所： 屋内壁面（床面より1m以上推奨）
  • 電源入力： AC100V（50/60Hz）

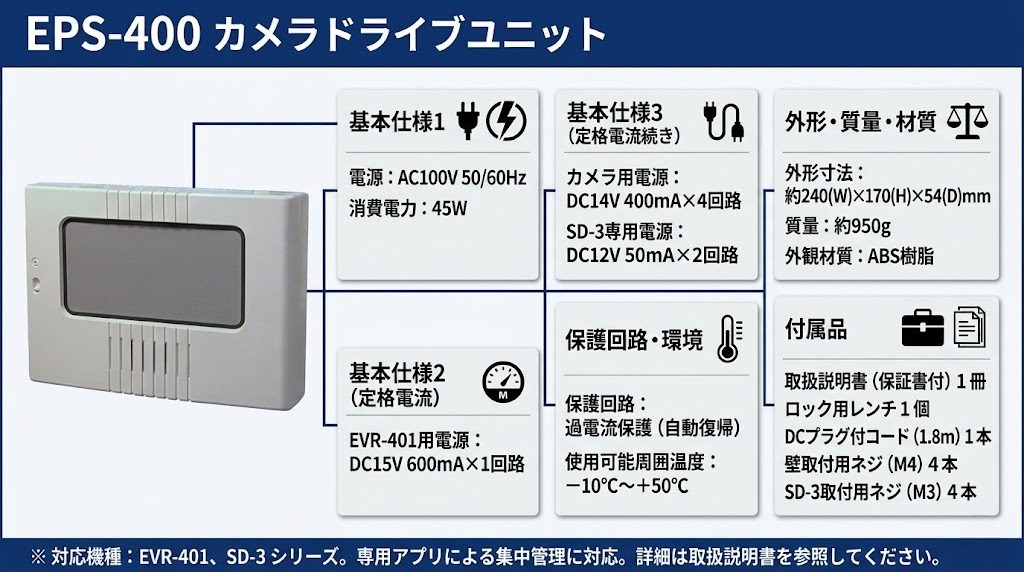

EPS-400 カメラドライブユニット

資料ダウンロード

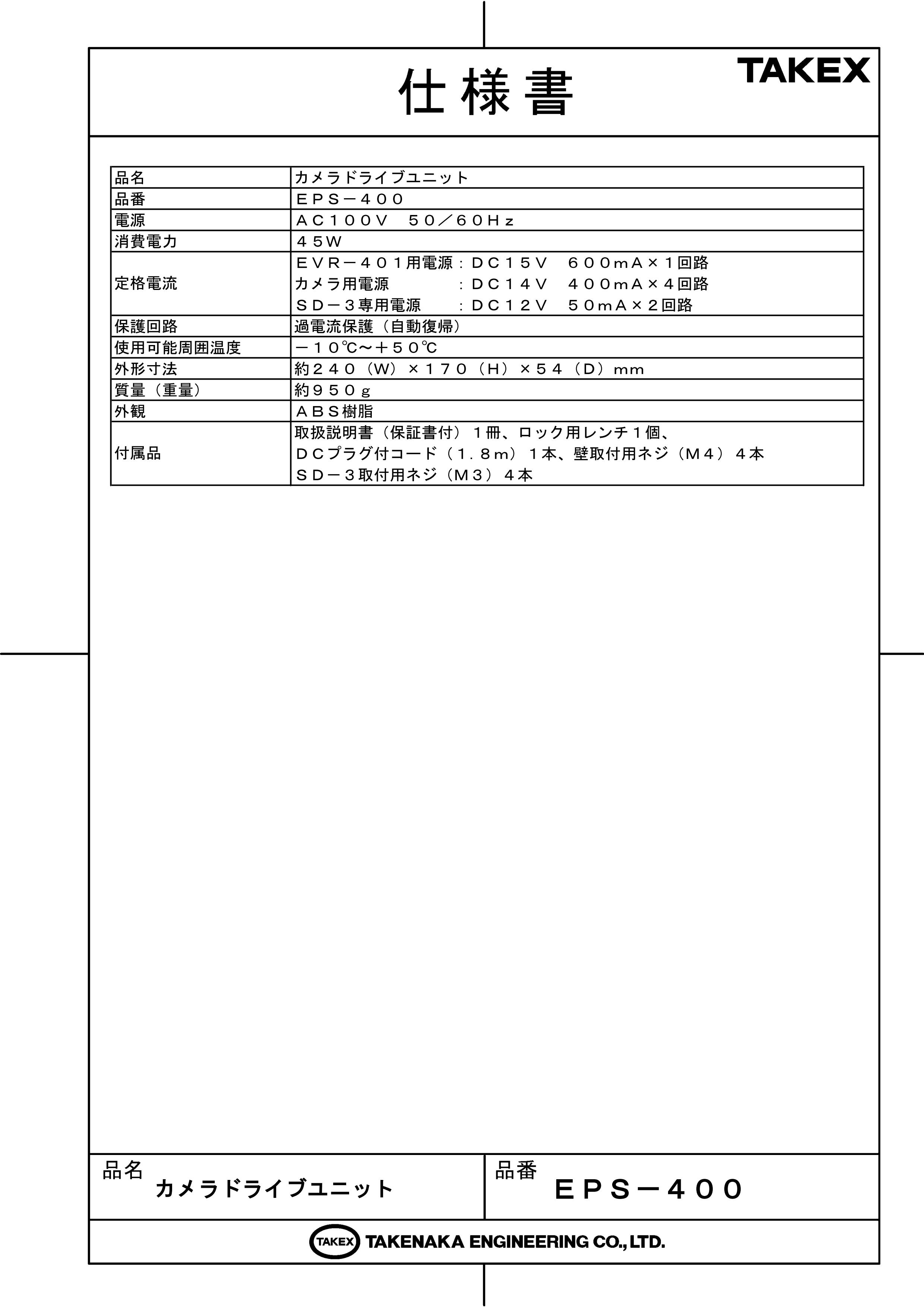

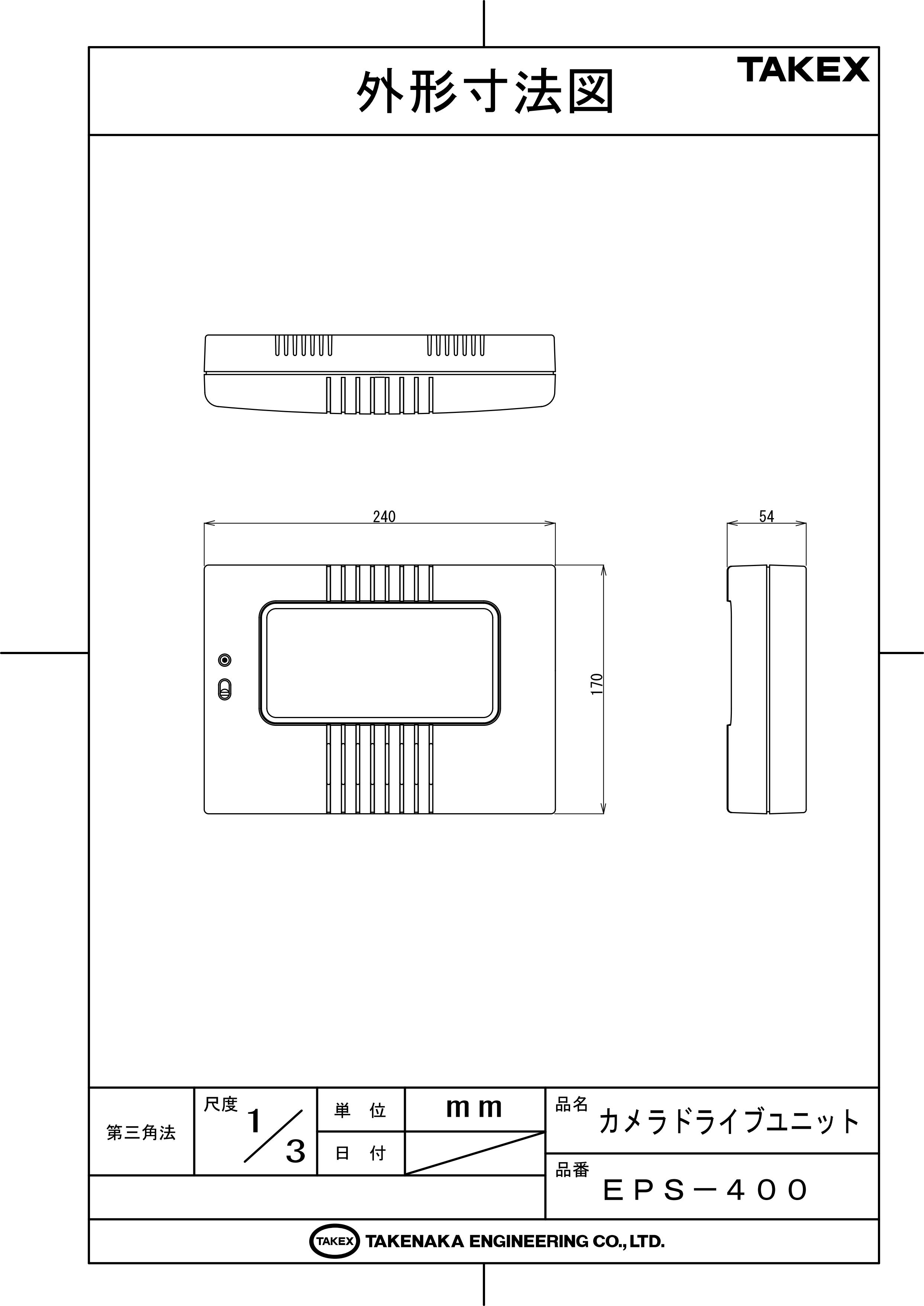

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 小・中規模のビデオ監視システム
  • EVR-401レコーダーを使用する現場
  • カメラ4台までの集中電源管理
  • 配線周りの省スペース化が必要な現場

導入前に確認したいポイント

  • AC100V一次側配線（電気工事士資格が必要）
  • 設置周囲の放熱スペース（3cm以上）
  • 使用環境温度（-10℃〜+50℃）
  • カメラ1台あたりの最大消費電流

特長

マルチボルテージ集中供給システム

現場で煩雑になりがちな個別電源アダプターを排除。AC100V入力一つで、イベントレコーダー（EVR-401）用のDC15V、カメラ用（4系統）のDC14V、さらに接点分配ユニット用のDC12Vを同時に安定供給します。配線管理が簡素化され、システム全体の信頼性が向上します。

ダイナミック電流配分機能の搭載

システムの構成に合わせて供給能力を最適化。イベントレコーダー（EVR-401）出力を使用しない運用パターンの場合、カメラ側の許容電流を標準の400mAから最大550mA（1回路あたり）まで自動的に引き上げることが可能です。これにより、長距離配線時の電圧降下にも柔軟に対応できます。

デザインとスペースの完全な統合

イベントレコーダー「EVR-401」と筐体デザインおよびサイズを統一。並べて設置した際も統一感があり、美観を損ないません。また、別売の接点分配ユニット「SD-3」を筐体内部に2台まで完全収納（インビルド）できる設計により、外部設置用の盤やボックスを削減し、省スペース化を実現します。

物理ブレーカーによる二重の保護機構

電子的な過電流保護（自動復帰型）に加え、重大な短絡や過負荷から機器を守る物理的な遮断ブレーカーをフロントパネル内部に装備。異常発生時にはツマミが突出して知らせるため、現場での原因究明と復旧がスムーズに行えます。万が一の配線ミスでも、機器の致命的な損傷を最小限に抑えます。

メンテナンス性を重視した機構設計

フロントパネルには、不用意な開放を防ぐ二重ロック機構（ロックネジ＆オープンレバー）を採用。付属の専用レンチによる管理が可能です。また、上下に配置された露出配線用ノックアウトにより、壁面内隠蔽配線だけでなく、現場の状況に応じた柔軟な配線ルートの確保が可能です。

現場環境に配慮した自然空冷設計

ファンレスの自然空冷方式を採用し、静音性と長期信頼性を両立。上下の通風孔による効率的な放熱を前提とした設計となっており、可動部品の摩耗による故障リスクを排除しています。ソリッドステートな設計により、経年劣化によるスイッチ接触不良等のトラブルも根本から低減しています。

選定時に評価したい強み

  • 高い汎用性： レコーダー、カメラ、接点分配器の3役を1台でカバー
  • 柔軟な電流供給： 構成に応じて最大550mA/chのカメラ電源供給が可能
  • 省施工： 接点分配ユニットを内蔵でき、外部ボックスが不要
  • 堅牢な保護： 電子保護回路と物理ブレーカーによる強固な安全設計

施工・設置ガイド

安定した電源供給を維持するため、以下の設置条件と配線ルールを遵守してください。

確認項目 この製品での考え方
設置環境 -10℃〜+50℃。通風孔を塞がないよう周囲3cmの空間を確保してください。
設置高さ 安全のため床面から1m以上の高さに設置してください。
AC電源配線 単線 Φ1.2mm〜2.0mm。剥き線長14mmを厳守してください。
カメラ配線距離 Φ1.6mm線使用時で最大30m（DCプラグ付コード1.8m含む）。
ノイズ対策 強電界環境では映像・電源線を専用の薄鋼電線管に収めてください。

詳細なトラブルシューティング

現象 確認事項 処置
電源ランプ不点灯 AC100Vの供給状況・結線状態 電圧を確認し、14mm剥き線で確実に再接続してください。
カメラ映像が出ない DC出力の極性・物理ブレーカー 極性（＋白/ー黒）を確認し、遮断時はツマミを押し込んでください。
映像にノイズが乗る 配線距離・周辺ノイズ源 配線長を規定内に収め、ノイズ源から離すか電線管を使用してください。
本体が熱い 通風孔の確保状態 故障ではありません。周囲3cmの空間があるか確認してください。

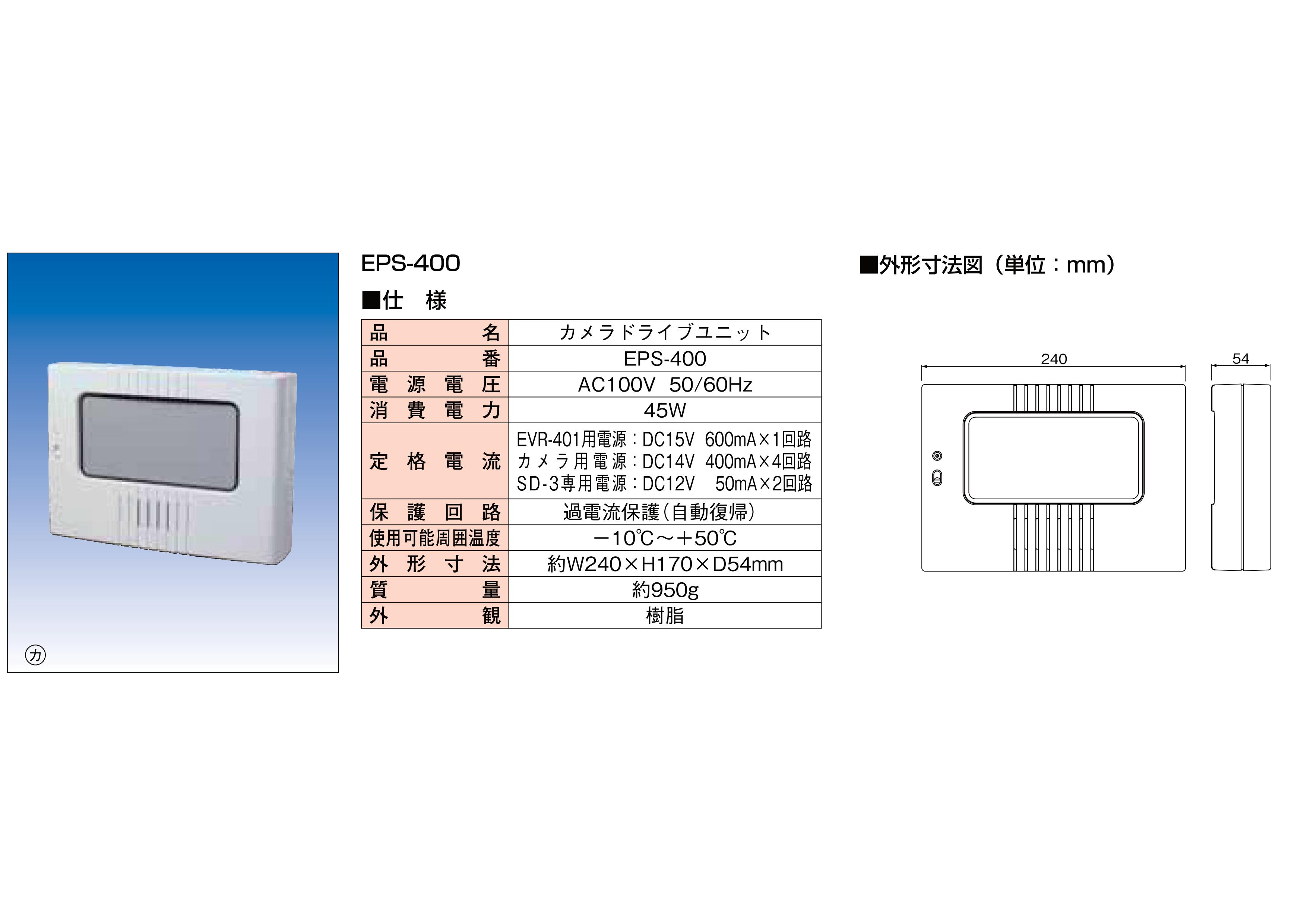

製品仕様

項目 内容
品名 / 品番 カメラドライブユニット / EPS-400
電源入力 AC100V 50/60Hz
消費電力 45W
定格電流（EVR-401用） DC15V 600mA × 1回路
定格電流（カメラ用） DC14V 400mA × 4回路（EVR-401未使用時 550mA × 4回路）
定格電流（SD-3用） DC12V 50mA × 2回路
保護回路 過電流保護（自動復帰）、物理的遮断ブレーカー
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外形寸法 約 240(W) × 170(H) × 54(D) mm
質量（重量） 約 950g
外装材質 ABS樹脂
付属品 取扱説明書（保証書付）×1、ロック用レンチ×1、DCプラグ付コード(1.8m)×1、
壁取付用ネジ(M4)×4本、SD-3取付用ネジ(M3)×4本

FAQ

Q：カメラ1チャンネルに対して、複数台のカメラを並列接続できますか？ A：いいえ、できません。過電流による故障の原因となるため、必ず1チャンネルにつきカメラ1台を接続してください。
Q：物理ブレーカーが作動してツマミが飛び出しました。すぐに戻しても良いですか？ A：いいえ。必ずテスター等で配線の短絡（ショート）や過負荷の原因を完全に排除してから、復帰ツマミを押し込んでください。
Q：AC200V環境で使用することは可能ですか？ A：いいえ。本機はAC100V専用です。指定以外の電圧を入力すると機器が破損します。
Q：イベントレコーダー（EVR-401）を使わない場合、メリットはありますか？ A：はい。EVR-401用電源を使用しない場合、カメラ用電源の許容電流が最大550mAまで引き上げられ、高負荷なカメラ運用が可能になります。
Q：SD-3ユニットはどのように取り付けますか？ A：本体内部右側の専用取付台にインビルド収納可能です。外付けの配線ボックスを省略できます。
Q：一度電源を切った後、すぐに再投入しても問題ありませんか？ A：内部コンデンサの放電と回路保護のため、必ず10秒以上の間隔を空けてから再投入してください。
Q：配線距離はどれくらいまで伸ばせますか？ A：使用する芯線の太さによります。Φ1.6mm線であれば最大30m、Φ0.9mm線であれば最大10mが目安です。
Q：本体の表面が熱くなりますが、故障でしょうか？ A：内部トランスの放電による正常な発熱です。ただし、通風孔を塞がないよう周囲3cmのスペースを必ず確保してください。
Q：屋外に設置することはできますか？ A：いいえ。本機は屋内専用です。直射日光や湿気、雨の当たる場所には設置しないでください。
Q：内部に電圧調整用のボリュームはありますか？ A：いいえ。本機はソリッドステート設計のため、内部に調整用ボリュームやDIPスイッチは存在しません。配線のみで設定が完結します。
