カメラドライブユニット(電源重畳型)〈4CH〉 TAKEX 竹中エンジニアリング [WPS-404]

カメラドライブユニット(電源重畳型)〈4CH〉 TAKEX 竹中エンジニアリング [WPS-404]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） カメラドライブユニット 電源重畳方式 4チャンネル対応 省力化施工

WPS-404 カメラドライブユニット(電源重畳型)〈4CH〉

同軸ケーブル1本で映像・電源・音声を同時伝送。施工コストを大幅に抑制し、プロの現場に求められる安定した電源供給と信号補正を実現する4chドライブユニットです。

  • 型番： WPS-404
  • 製品種別： カメラドライブユニット（電源重畳型）
  • 対応チャンネル： 最大4チャンネル
  • 伝送方式： 専用電源多重方式（ワンケーブル方式）
  • 適合ケーブル： 3C-2V または 5C-2V 同軸ケーブル
  • 主な特長： ケーブル補償機能、保護ブレーカー、WDR-H401連携機能

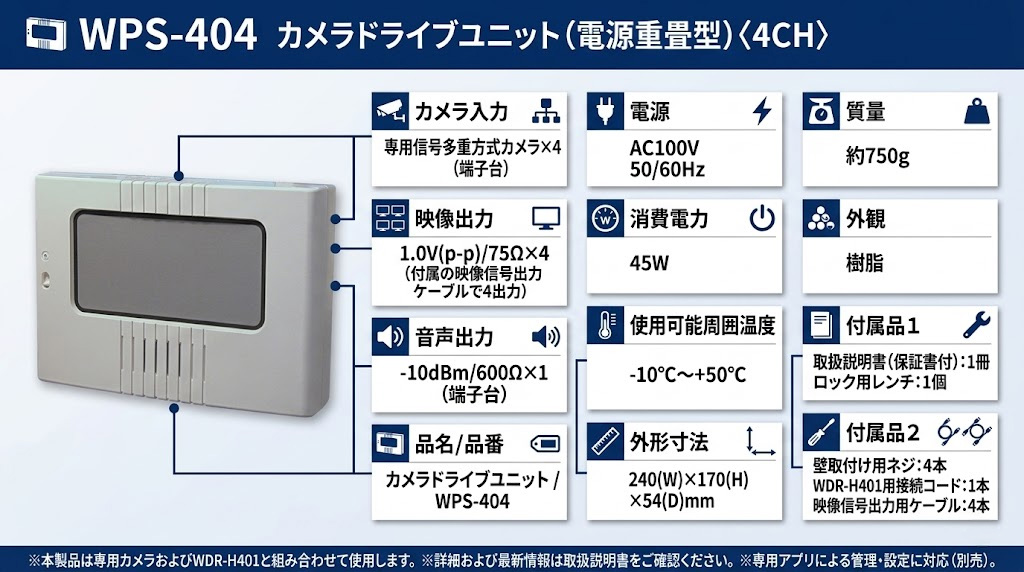

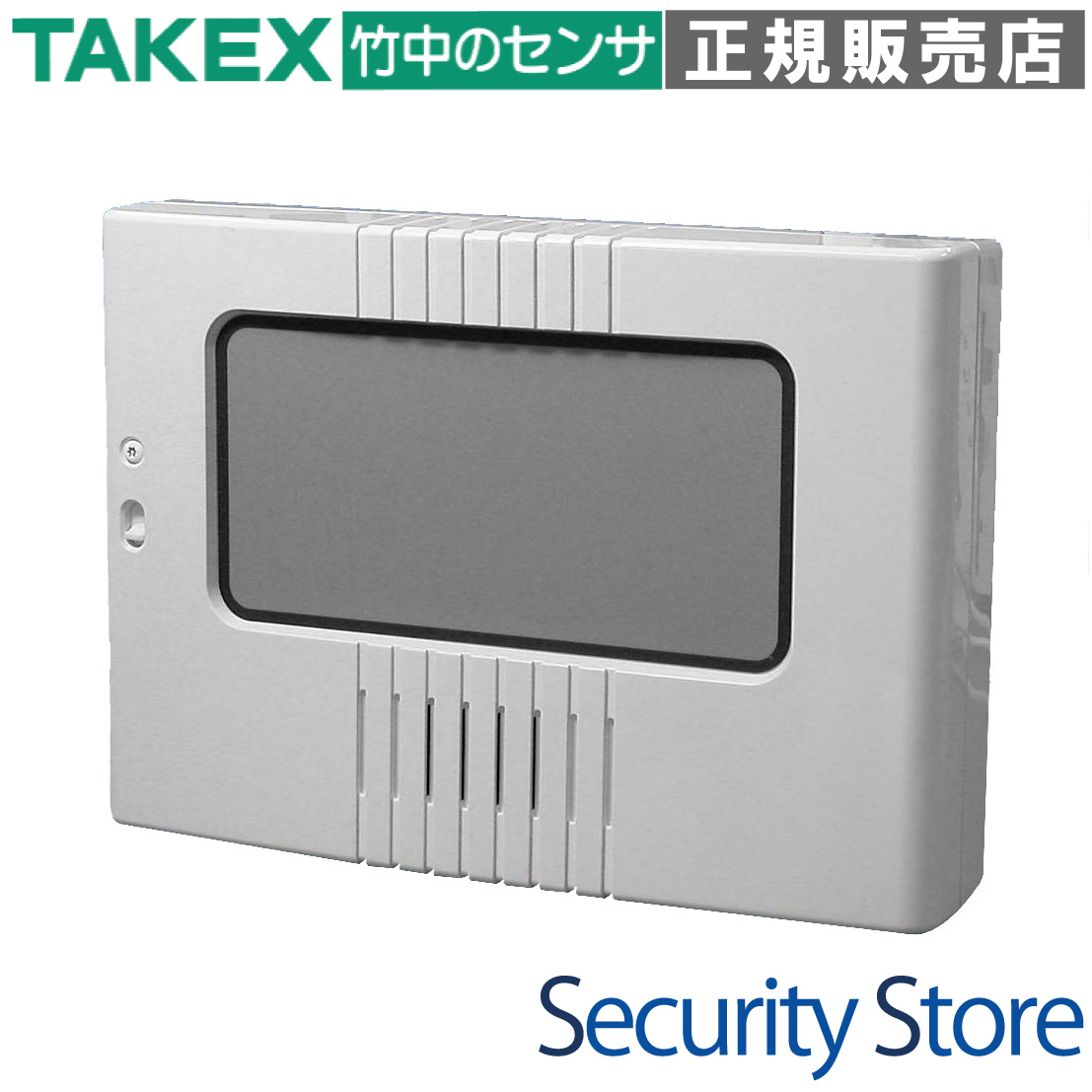

WPS-404 カメラドライブユニット(電源重畳型)〈4CH〉の製品外観画像

資料ダウンロード

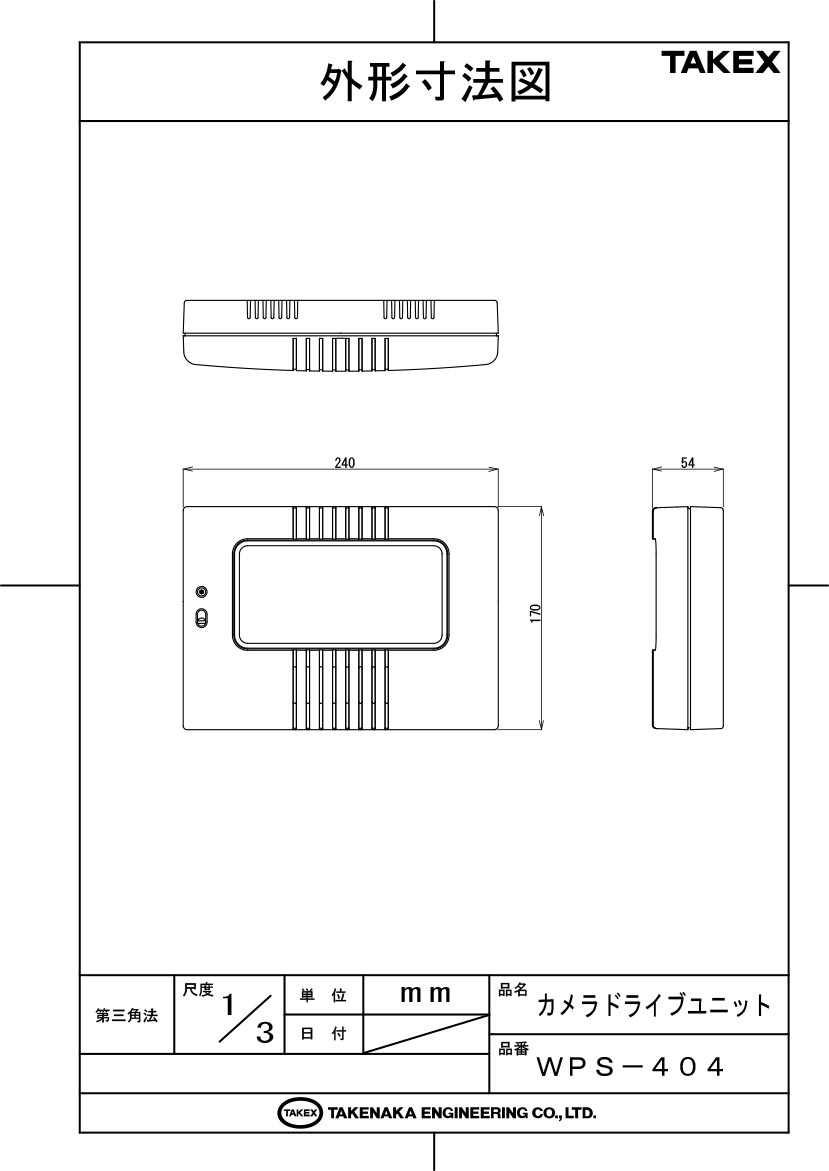

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 配管スペースが限られた既設建物の更新
  • 施工工数を削減したい中規模監視システム
  • 電源確保が困難な屋外・天井裏へのカメラ設置
  • アナログワンケーブルシステムの統合管理

導入前に確認したいポイント

  • 同軸ケーブルの途中に分配器等は介在不可
  • 電源入力はAC100V（単線のみ適合）
  • 音声出力はCH1のみ対応している点
  • 設置周囲に上下左右3cmの放熱スペース

特長

1. 施工コストを劇的に下げる電源重畳技術

1本の同軸ケーブル（3C-2Vまたは5C-2V）で「カメラ駆動用電源」「映像信号」「音声信号（CH1のみ）」を同時に伝送します。カメラごとに電源工事を行う必要がなく、配管スペースの節約と施工工数の大幅な削減を可能にします。

2. 鮮明な映像を維持するケーブル補償機能（CABLE COMP）

長距離配線時に発生する映像信号（高周波成分）の減衰を、チャンネルごとに独立したDIPスイッチで補正可能です。3C-2Vなら最大250m、5C-2Vなら最大500mまでの長距離伝送においても、解像度の低下や色の劣化を最小限に抑えます。

3. 機器を保護する物理ブレーカー機構

万が一、施工中の配線ミスや経年劣化で同軸ケーブルが短絡（ショート）した場合、前面の保護ブレーカーが瞬時に作動し、電源供給を遮断します。復帰用ツマミが物理的に突出するため異常箇所を特定しやすく、基板焼損のリスクを徹底的に排除しています。

4. チャンネル1専用の音声出力機能

CH1入力端子に接続されたカメラからの音声信号を、独立したAUDIO OUT端子から出力可能です。可変ボリューム（AUDIO OUT VR）を搭載しているため、接続先のモニターやスピーカーに合わせた最適な音量調整が現場で行えます。

5. デジタルレコーダー「WDR-H401」との一括連携

本体に専用の映像出力コネクタを装備。付属の専用ケーブルを使用することで、レコーダー「WDR-H401」へ4チャンネル分の映像信号を一本のケーブルで一括伝送できます。BNC配線が混雑しがちなラックスペースをスッキリと整理し、コネクタ抜けの事故を防止します。

6. プロ仕様の堅牢な端子設計

電源入力およびカメラ入力には、ネジの緩みによる接触不良を防ぐスクリューレス端子台を採用。さらに同軸ケーブルの網線（グラウンド）を確実に固定するためのU字金具を備え、安定した信号伝送と長期的な信頼性を担保しています。

選定時に評価したい強み

  • 保守の容易性： 前面のLEDとブレーカーにより、通電・過電流の状態が一目で判別可能。
  • 長距離対応： 5C-2Vケーブル使用時、最大500mまでの長距離安定稼働をサポート。
  • 信頼のTAKEXブランド： セキュリティ現場で長年培われた耐ノイズ設計と放熱構造。
  • 一括管理： 4台のカメラ電源を1箇所に集約し、電源管理の効率化を実現。

施工・設置ガイド

本機は発熱を伴うため、上下左右に3cm以上の放熱スペースを確保してください。また、床から1m以上の高さに壁面固定することを推奨します。AC100V電源の接続は電気工事士による施工が必要です。

ケーブル補償スイッチの設定目安

ケーブル種別 標準カメラ（VSC-892等） 高解像度カメラ（VHC-IR981W等）
3C-2V 125m超で「ON」 100m超で「ON」
5C-2V 250m超で「ON」 200m超で「ON」

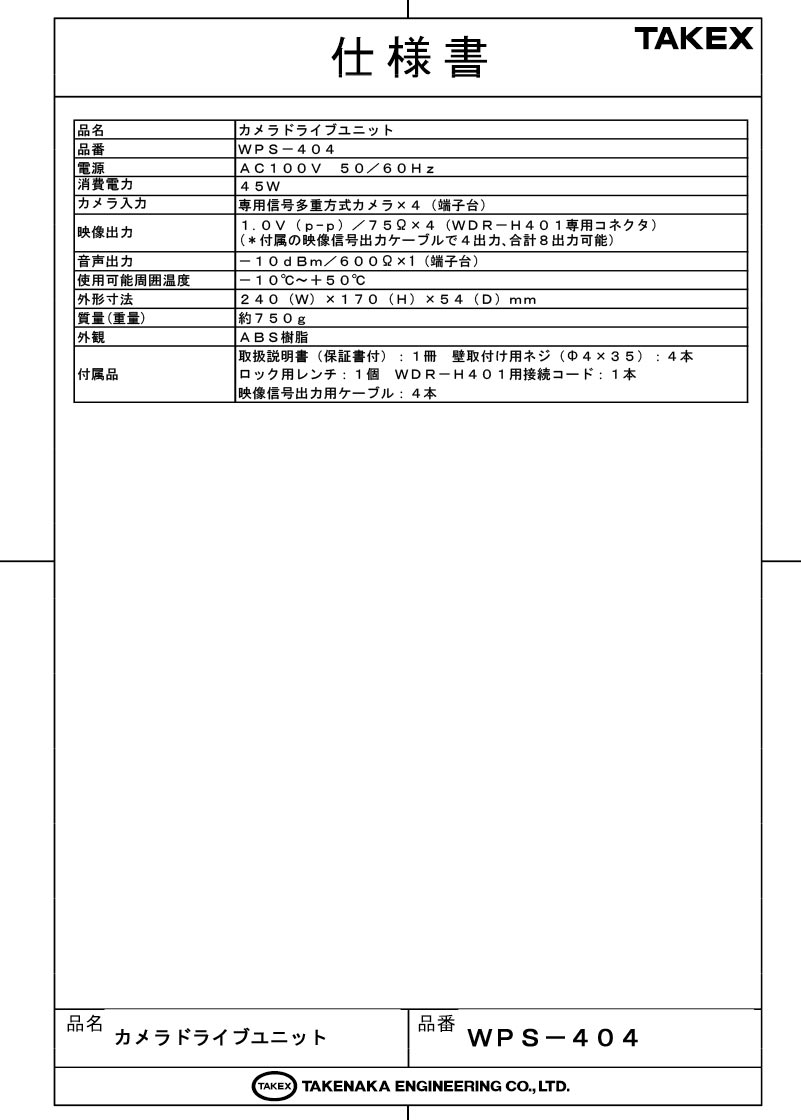

製品仕様

項目 内容
品名 カメラドライブユニット
品番 WPS-404
電源 AC100V　50/60Hz
消費電力 45W
カメラ入力 専用信号多重方式カメラ×4（端子台）
映像出力 VBS 1.0V(p-p)/75Ω×4（BNC端子）
WDR-H401用専用コネクタ出力（4系統一括）
音声出力 -10dBm/600Ω×1（端子台） ※CH1カメラ音声のみ対応
使用可能周囲温度 -10℃〜+50℃（結露・氷結なきこと）
外形寸法 幅240mm × 高さ170mm × 奥行54mm
質量（重量） 約750g
外観材質 ABS樹脂
付属品 取扱説明書(保証書付)×1、壁取付け用ネジ(Φ4×35)×4、ロック用レンチ×1、WDR-H401用接続コード×1、映像信号出力用ケーブル×4

FAQ

Q：同軸ケーブルの途中に分配器を接続しても問題ありませんか？ A：いいえ、接続できません。電源重畳方式の特性上、ケーブルの途中に分配器、ブースター、ノイズフィルター等を介在させると、電源供給が遮断されたり機器が故障したりする恐れがあります。
Q：全チャンネルで音声を聞くことはできますか？ A：本機の音声出力は「チャンネル1」のみ対応しています。音声監視が必要なエリアのカメラを必ずCH1に接続してください。
Q：ブレーカーが作動してツマミが飛び出しました。どうすればいいですか？ A：配線がショート（短絡）している可能性があります。まず電源を切り、テスター等で同軸ケーブルの芯線と網線が接触していないか確認・修復してから、ツマミを押し込んで復帰させてください。
Q：5C-FBなどのアルミ箔シールドケーブルは使用できますか？ A：推奨されません。適合ケーブルは3C-2Vまたは5C-2Vです。FBケーブルは網線の接触抵抗が異なるため、正常に電源供給できない場合があります。
Q：映像が白飛びしたり、輪郭に白いフチが出たりします。 A：ケーブル補償（CABLE COMP）スイッチが「ON」になっていませんか？ 配線距離が短い場合にONにすると、信号が過補正されます。距離を確認し、スイッチをOFFにしてください。
Q：電源入力端子に撚り線（よりせん）は使用できますか？ A：使用できません。適合電線は単線（1.2mm〜2.0mm）のみです。撚り線を使用すると接触不良や発火の原因となるため、必ず単線で配線してください。
Q：マイク内蔵でないカメラで音声を集音したいのですが。 A：別売の集音マイクユニット「VMC-02」をカメラ側に接続することで可能です（屋内カメラ限定）。
Q：映像にノイズが乗る場合の対策は？ A：同軸の網線がU字金具に確実に接触しているか確認してください。また、AC100V等の動力線と平行配線されている場合は、金属管（薄鋼電線管）に収めるなどの電磁シールド対策が必要です。
Q：設置場所に制限はありますか？ A：屋内専用です。また、放熱のため周囲に3cm以上の空間を確保し、お子様の手が届かないよう床上1m以上の高さに設置してください。
Q：電源スイッチを入れるタイミングはいつが良いですか？ A：必ず全てのカメラと同軸ケーブルの結線が完了してからONにしてください。通電中の抜き差し（活線挿抜）は機器故障の原因となります。
