EXD-ASP2 【在庫限り】スプレー噴射装置 TAKEX 竹中エンジニアリング [EXD-ASP2]

EXD-ASP2 【在庫限り】スプレー噴射装置 TAKEX 竹中エンジニアリング [EXD-ASP2]

販売価格: 会員のみ販売

商品詳細

Exsight（エクサイト） スプレー噴射装置 動物忌避・防犯威嚇 接点入力制御

EXD-ASP2 【在庫限り】スプレー噴射装置

外部センサーやコントローラーからの接点入力をトリガーとして、市販のスプレーを自動で物理噴射する装置です。犬・猫などの動物忌避から、不審者への威嚇、芳香剤の自動散布まで、幅広い用途に活用できる物理アクション・デバイスです。

  • 型番： EXD-ASP2
  • 方式： メカニカル・ストローク駆動（物理プッシュ式）
  • 入力： 無電圧接点入力（a接点/b接点切替可）
  • 電源： 3WAY対応（AC100V / DC10-30V / 単一乾電池×4）
  • 設置場所： 屋内・屋外（防滴仕様）
スプレー噴射装置 EXD-ASP2 製品画像

資料ダウンロード

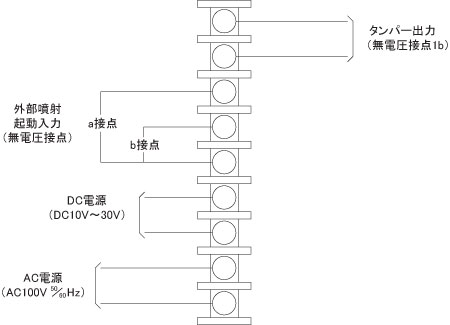

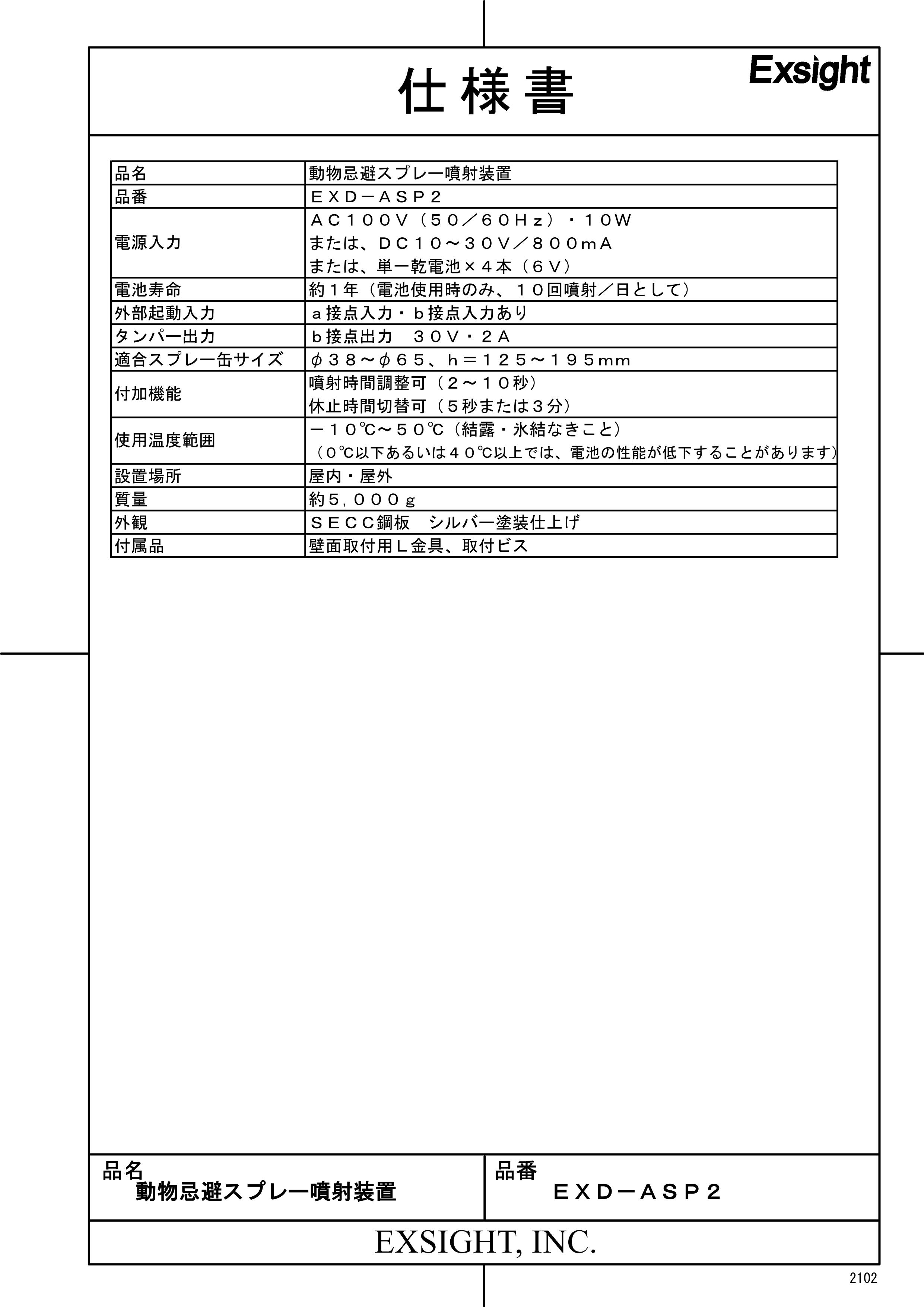

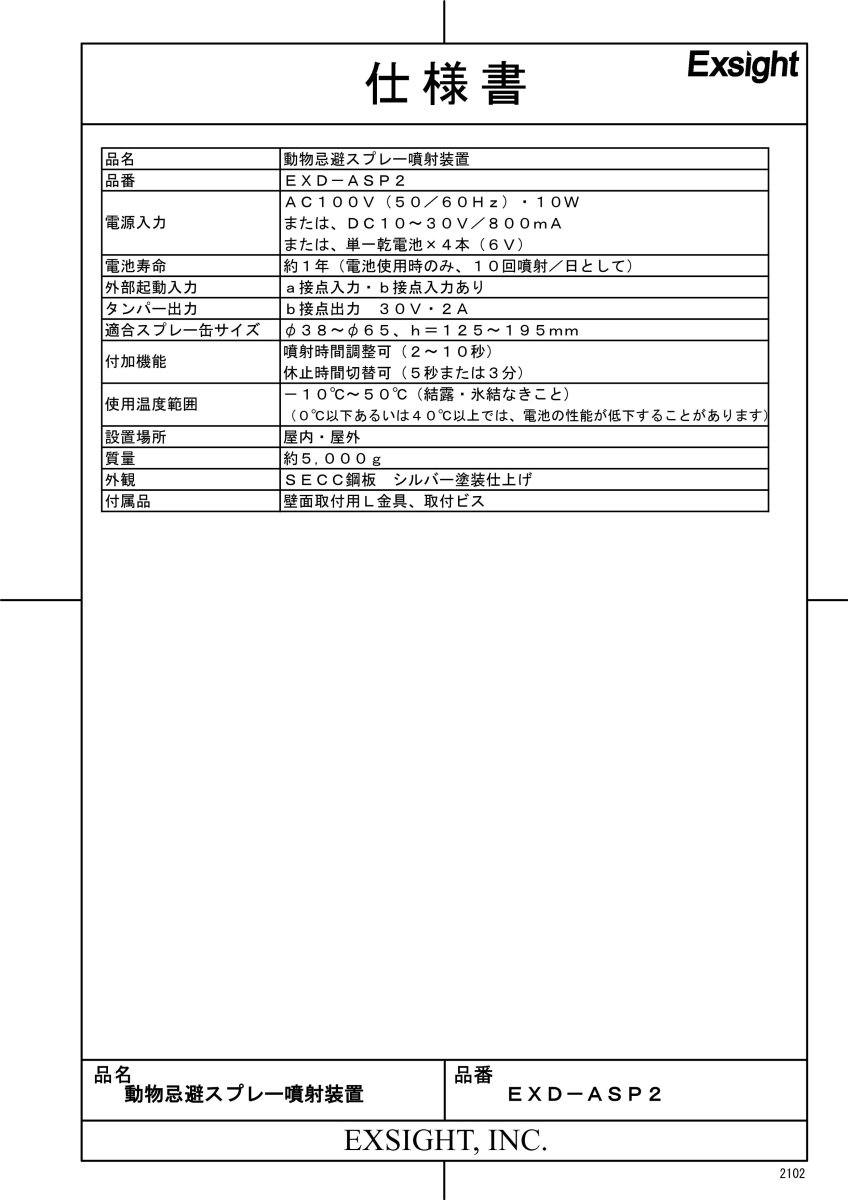

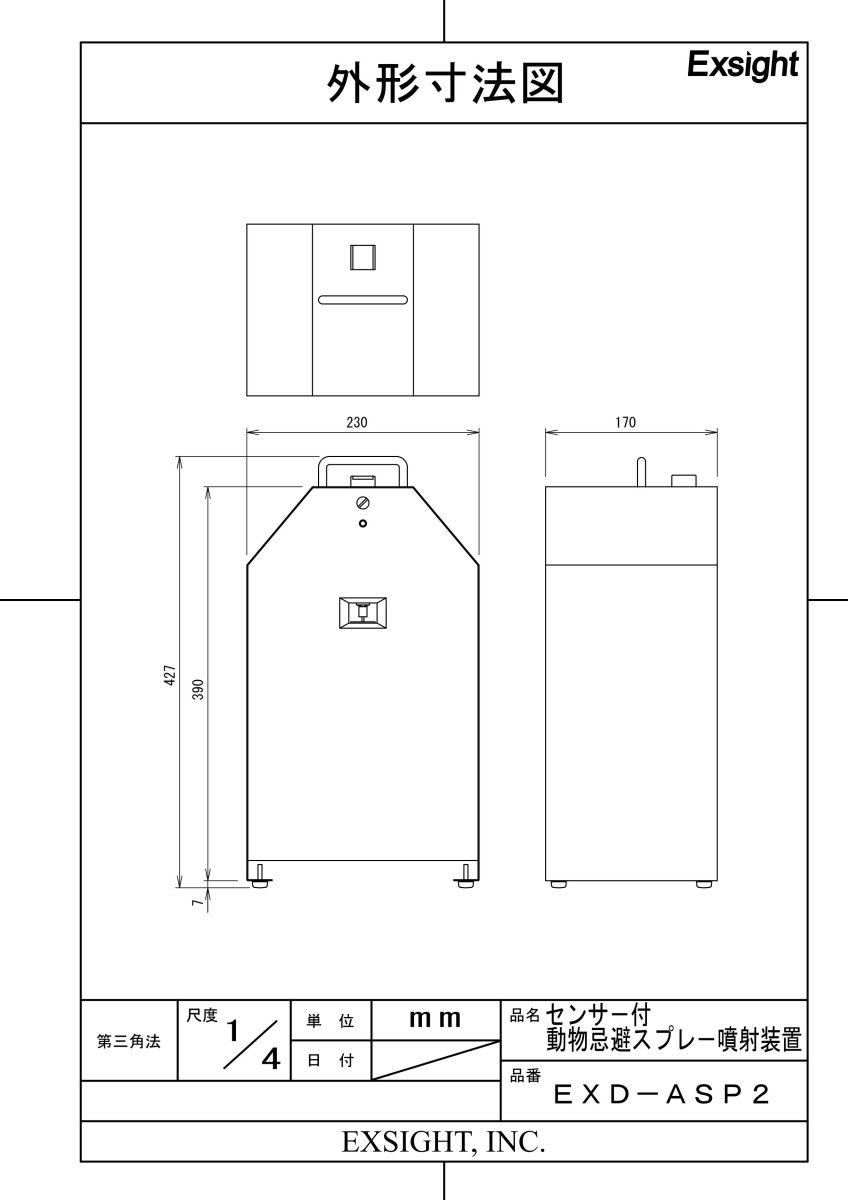

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 畑や庭への犬、猫などの動物侵入対策
  • 不審者への警告、塗料スプレーによる威嚇
  • 店舗やトイレ等での芳香剤の自動噴射
  • 既存の防犯システムとの連動運用

導入前に確認したいポイント

  • 使用するスプレー缶のサイズ（直径38〜65mm）
  • 電源系統（AC/DC/電池）の選定
  • 火気や引火物のない安全な設置場所の確保
  • 外部トリガーとなるセンサーの有無

特長

市販の各種スプレーを自動噴射化

ホームセンター等で販売されている汎用スプレー缶をそのままセット可能。高トルクの駆動モーターとカム機構により、電気信号を受けてノズルを物理的に押し下げます。動物忌避剤、塗料、芳香剤など、用途に合わせたスプレーを選択できます。

インフラを選ばない3WAY電源システム

AC100V、DC10〜30V、単一乾電池4本の3系統の電源に対応。電源工事が困難な仮設現場では乾電池、恒久的なシステム構築ではDC12V/24VやAC100Vといった、現場環境に合わせた柔軟な電源設計が可能です。

高度な噴射コントロール機能

1回の動作における噴射時間を2秒〜10秒の範囲で無段階に調整できます。また、休止時間設定（5秒または3分）により、センサーが連続して反応し続けた場合にスプレー缶が即座に空になるのを防ぐインターバル制御が可能です。

接点入力特化型による幅広い拡張性

無電圧接点入力（a接点/b接点両対応）を備えているため、熱線センサー、赤外線ビームセンサー、各種コントローラー、パニックボタン等の外部機器と自在に連動させることができます。

堅牢な屋外対応筐体とセキュリティ機能

SECC鋼板（シルバー塗装）を採用した堅牢な筐体は防滴構造となっており、屋外設置が可能です。また、カバーの不正開放を検知するタンパー出力端子を装備しており、24時間監視システムへの組み込みにも対応します。

現場でのメンテナンス性を重視した設計

筐体カバーはツマミ付ネジにより工具なしで開閉でき、スプレー缶の交換がスムーズに行えます。内部の缶受け台は蝶ボルトによる無段階調整式で、異なる高さのスプレー缶に対してもミリ単位での精密なアライメントが可能です。

電池消耗を知らせるインジケーター

本体内部に検知表示灯を搭載。動作時のステータス確認だけでなく、電池電圧が低下した際には消灯により交換時期を知らせ、肝心な時の作動不良を未然に防ぎます。

選定時に評価したい強み

  • 物理駆動の汎用性： 専用リフィルではなく市販品を使えるため運用コストが低い。
  • 広い動作電圧： DC10〜30V対応で、12V系・24V系どちらの設備にも対応。
  • 確実な施工性： L金具付属で壁面やポールへの固定が容易。
  • カスタマイズ性： 噴射時間と休止時間の組み合わせで最適な運用が可能。

施工・設置ガイド

機器の質量が約5kgあるため、壁面の構造材（間柱等）やコンクリートアンカーを用いた確実な固定が必要です。特に物理プッシュ時のトルク反動を考慮し、石膏ボードへの直接固定は避けてください。

確認項目 この製品での考え方
電源系統の選択 AC、DC、乾電池のいずれか1系統のみを接続してください。同時併用は故障の原因となり厳禁です。
スプレーのセット ノズルと本体のノズル押さえが「軽く触れる程度」に調整します。隙間があると噴射されず、押しすぎると漏れの原因になります。
設置高さ 対象に合わせて1.5m〜2.0m程度の高さから、やや見下ろす角度で設置するのが効果的です。
配線処理 底面のグロメットを適切に使用し、配線貫通後はコーキング等で防水・防虫処理を行うことを推奨します。

製品仕様

項目 内容
品番 EXD-ASP2
電源入力 AC100V(50/60Hz)・10W
又は、DC10〜30V/800mA
又は、単一乾電池×4本(6V)
※いずれか1つの電源を選択（併用不可）
電池寿命 約1年（1日10回噴射として）
外部起動入力 無電圧接点入力（a接点入力・b接点入力有り）
タンパー出力 b接点出力 30V/0.2A（カバー開放検知用）
適合スプレー缶サイズ 直径(Φ)：38mm〜65mm
高さ(H)：125mm〜195mm
付帯機能 噴射時間調整（2秒〜10秒）
休止時間切替（5秒 又は 3分）
センサー動作入・切切替（※内部仕様）
設置場所 屋内・屋外（防滴仕様）
質量 約5,000g
使用可能周囲温度 -10℃〜+50℃
（極端な低温・高温下では電池性能が低下する場合あり）
外観材質 SECC鋼板 シルバー塗装仕上げ
付属品 壁面取付用L金具、取付ビス

FAQ

Q：どんなスプレー缶でも使用できますか？ A：直径38〜65mm、高さ125〜195mmのサイズ内であれば市販の多くのスプレー缶が使用可能です。ただし、ノズル形状が極端に特殊なものは使用できない場合がありますので、導入前に実機テストを推奨します。
Q：電源がない屋外でも設置できますか？ A：はい、単一乾電池4本で動作可能です。1日10回程度の作動であれば、約1年間稼働します。
Q：複数の電源を同時に繋いでおくことはできますか？ A：いいえ、絶対に避けてください。AC100V、DC10〜30V、乾電池のうち、必ず1系統のみを接続して使用してください。故障や発火の原因となります。
Q：b接点（常時閉）のセンサーを接続するにはどうすればいいですか？ A：工場出荷時に端子台に付いている「短絡板」を取り外してから、センサーの配線を接続してください。
Q：一度噴射した後、すぐに次の噴射はできますか？ A：基板上のスイッチで休止時間を「5秒」に設定すれば、噴射終了後5秒で次の信号を受け付けます。「3分」に設定すると、無駄打ち防止のため3分間は動作しません。
Q：スプレーが届く距離はどのくらいですか？ A：スプレー缶自体のガス圧やノズル性能によりますが、一般的には2m〜4m程度が効果的な飛散範囲となります。
Q：人体に向けて設置しても大丈夫ですか？ A：安全のため、至近距離で顔面や眼球に直接かかるような位置への設置は厳禁です。設置高さや噴射方向を適切に調整してください。
Q：電池が切れたことはどうやって分かりますか？ A：電池駆動時、通常はトリガー入力時に内部の「検知表示灯」が点灯しますが、電池が消耗すると入力があっても点灯しなくなります。定期的な点検をお勧めします。
Q：カバーを開けられた時に外部へ通知できますか？ A：はい、タンパー出力（b接点）を備えています。セキュリティコントローラー等に接続することで、カバー開放時に発報させることが可能です。
Q：内部に熱線センサーは付いていますか？ A：本機「EXD-ASP2」は接点入力専用モデルのため、センサーは内蔵されていません。別途、外部センサーを接続してご使用ください。
