人感スイッチ 可変式マルチエリア　パッシブ型遠赤外線式 AC100Vタイプ [MS-100A]

人感スイッチ 可変式マルチエリア　パッシブ型遠赤外線式 AC100Vタイプ [MS-100A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感スイッチ パッシブセンサー AC100V 屋内外対応

MS-100A 人感スイッチ 可変式マルチエリア パッシブ型遠赤外線式 AC100Vタイプ

MS-100Aは、人体が発する遠赤外線を検知して照明や各種HA機器を自動制御する、高機能なパッシブインフラレッド方式センサーです。1台で4種類の検知パターンを選択できる「可変マルチエリア」機能を搭載し、駐車場、玄関、通路などの防犯・省エネ照明のスイッチとして、屋内外問わず幅広い現場で活用されています。

  • 型番： MS-100A
  • 製品名： 人感スイッチ 可変式マルチエリア パッシブ型
  • 検知方式： パッシブインフラレッド（PIR）方式
  • 電源電圧： AC100V (50/60Hz)
  • 接点出力： 大接点（白熱灯500W迄）＋ 小接点（信号用）の2系統
  • 設置場所： 屋内・屋外（縦付け時IP43相当）

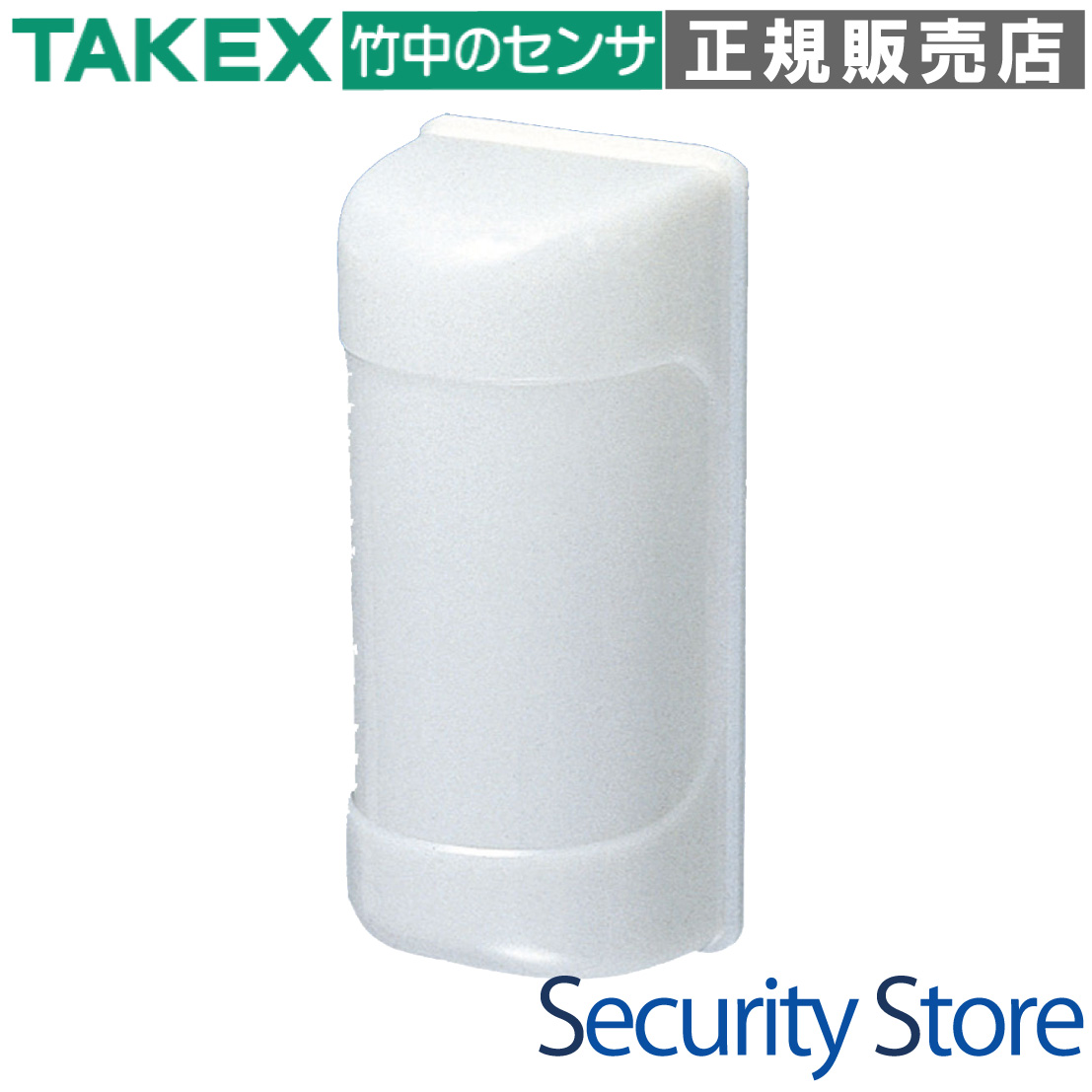

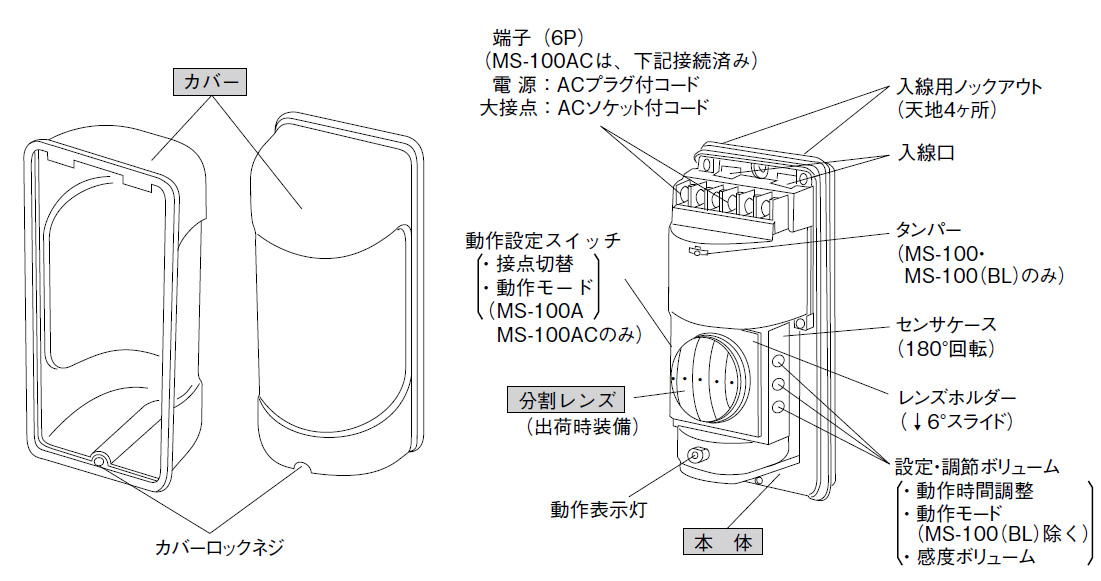

人感スイッチ MS-100A 外観画像

資料ダウンロード

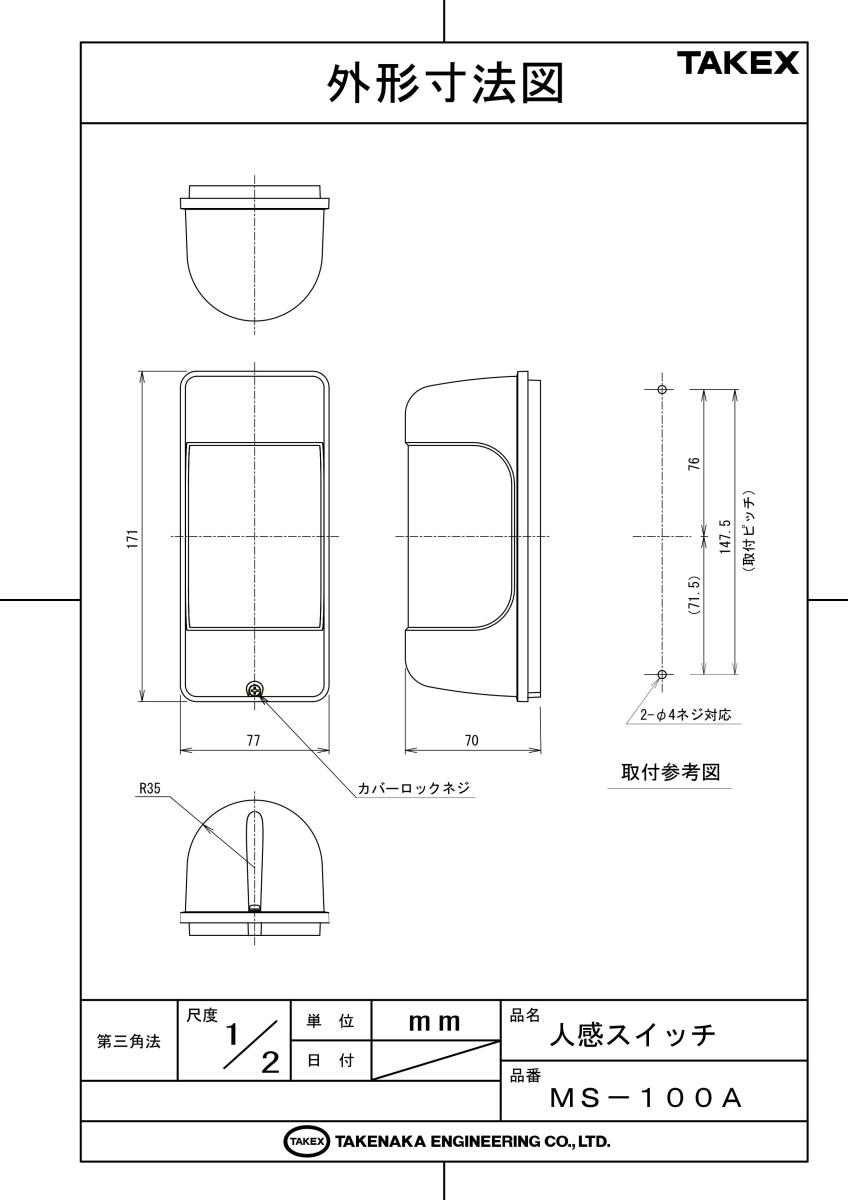

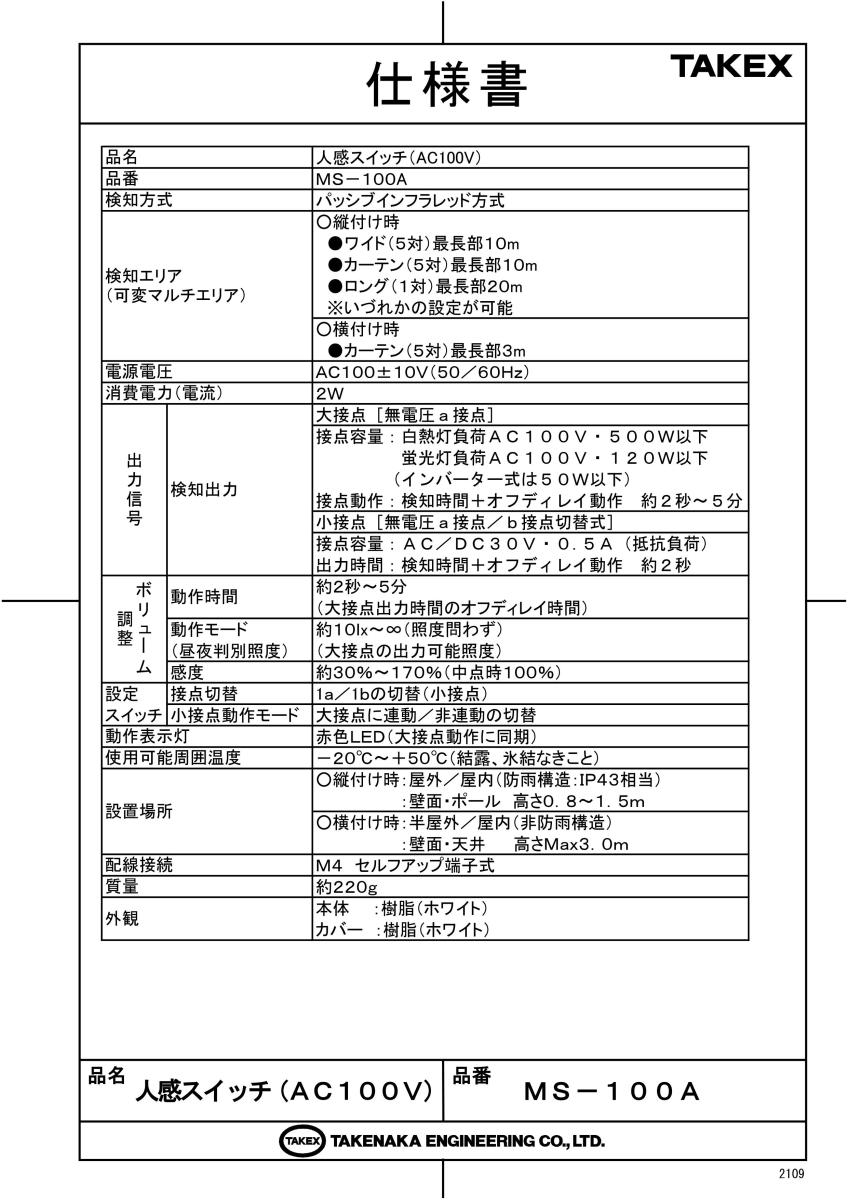

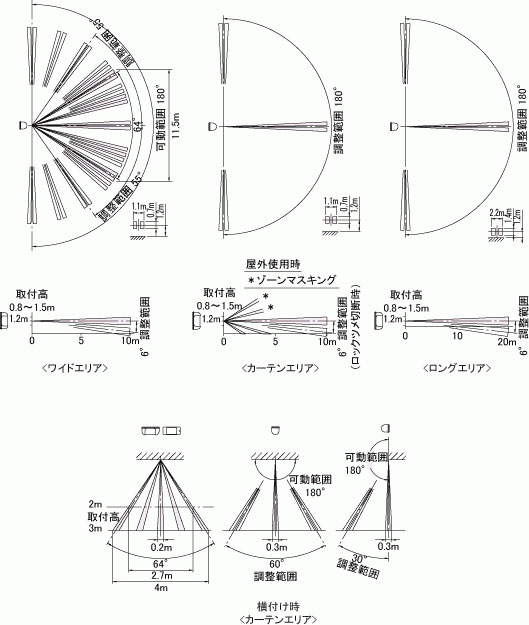

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 住宅、店舗、駐車場の自動照明点灯
  • 監視カメラ、録画装置の起動スイッチ
  • 侵入者に対するサイレン・威嚇灯の制御
  • HA機器、チャイム等の連動スイッチ

導入前に確認したいポイント

  • 電源はAC100V直結が必要です
  • 取付高さの規定（縦付け時0.8〜1.5m）
  • ガラス越しでは人間を検知できません
  • 横付け設置時は非防雨構造となります

特長

可変マルチエリア構造

1つのセンサーで「ワイド（10m）」「カーテン（10m/3m）」「ロング（20m）」の4種類の検知パターンを選択可能です。レンズの交換とホルダーの調整により、現場の地形や対象物の動きに合わせた最適な検知空間を構築できます。

独立2系統の接点出力（大容量・小信号）

AC100V負荷を直接駆動できる大容量の「大接点（a接点）」と、他機器への信号伝達用「小接点（a/b切替式）」を搭載。照明を点灯させながら、同時に監視カメラへアラーム信号を送るといった、1台2役の高度な制御が可能です。

屋内外対応の全天候型設計

IP43相当の防雨構造（縦付け時）を採用しており、屋外の壁面やポールへの設置が可能です。駐車場や通路、軒下など、気象条件の影響を受ける環境でも安定して動作するように設計されています。

パッシブインフラレッド検知テクノロジー

人体から放出される遠赤外線を捉えるPIR方式を採用。自らエネルギーを照射しないため、隣接する他のセンサーとの干渉が少なく、省電力かつ効率的な監視が可能です。

周囲を判別する昼夜判別機能

周囲の明るさに応じて動作を制限する機能を搭載。明るい時間帯は動作させず、暗くなった時だけ照明を点灯させる「夜間のみ動作」の設定（約5 lx〜∞）がボリューム一つで調整可能です。

現場に合わせた感度・動作時間調整

センサ感度は30%〜170%の範囲で調整でき、小動物や草木の揺れによる誤報を低減できます。また、大接点の動作時間は約2秒〜5分の間でオフディレイ設定が可能です。

設置場所を選ばないマルチアングル調整

センサーケース自体が左右に各90度回転する構造になっており、壁面に平行に設置した状態でも検知エリアを目的の方向へ向けることができます。ポールへの取り付けにも標準対応しています。

緻密なシステム構築を支えるDIPスイッチ設定

内部のDIPスイッチにより、小接点の「b接点（常時閉）出力」への切り替えや、大接点（明るさ制限）に連動させるかどうかの選択が可能。セキュリティシステムの論理に合わせた柔軟な設定が可能です。

選定時に評価したい強み

  • 汎用性の高さ： AC100V駆動により専用の電源アダプタ不要で施工がスムーズ。
  • 信頼の検知性能： 移動方向による感度差を考慮したレンズ設計。
  • 24時間監視対応： 照明は夜間のみ、接点信号は24時間といった使い分けが可能。
  • メンテナンス性： M4セルフアップ端子台により、確実で迅速な配線工事を実現。

施工・設置ガイド

パッシブセンサーの特性を最大限に引き出すため、以下の設置条件を遵守してください。

項目 施工・運用の考え方
設置高さ（縦付け） 0.8m 〜 1.5m を厳守。高すぎると直下が死角になります。
検知の特性 センサーを「横切る」動きが最も高感度です。「向かってくる」動きは検知しにくくなります。
ウォームアップ時間 電源投入後、内部回路安定のため約1分間は検知動作を行いません。
禁止環境 エアコン室外機の風が当たる場所、揺れる樹木の近く、強い光の直射を受ける場所。

製品仕様

項目 内容
品名 人感スイッチ(AC100V)
品番 MS-100A
検知方式 パッシブインフラレッド方式
検知エリア（縦付け） ワイド（5対）10m / カーテン（5対）10m / ロング（1対）20m
検知エリア（横付け） カーテン（5対）3m
電源電圧 AC100±10V(50/60Hz)
消費電力 2W 以下
大接点出力 無電圧a接点（AC100V・500W以下/白熱灯、120W以下/蛍光灯）
小接点出力 無電圧a/b接点切替式（AC/DC30V・0.5A以下）
動作時間（大接点） 約2秒 〜 5分（ボリュームにて可変）
動作モード（昼夜判別） 約10lx 〜 ∞（照度問わず）
感度調整 約30% 〜 170%（中点時100%）
動作表示灯 赤色LED（大接点動作に同期して点灯）
使用可能周囲温度 -20℃ 〜 +50℃（結露、氷結なきこと）
設置場所 縦付け：屋外/屋内（IP43） 壁面・ポール
横付け：半屋外/屋内（非防雨） 壁面・天井
配線接続 M4 セルフアップ端子式
質量 約220g

FAQ

電源を入れてもすぐに動作しません。故障でしょうか？ 故障ではありません。電源投入後、約1分間は内部回路を安定させるためのウォームアップ時間となっており、その間は検知動作を行いません。
ガラス越しに外の人間を検知することはできますか？ できません。パッシブインフラレッド方式は遠赤外線を検知するため、ガラスやアクリルを透過することができません。必ず検知対象が直接見える場所に設置してください。
屋外で高い位置（3mなど）に設置しても大丈夫ですか？ 縦付け設置の場合、推奨高さは0.8m〜1.5mです。高すぎる位置に設置すると、センサー直下の死角が広くなり、人間を検知できなくなる（失報）原因となります。
LED照明を直接つなげても問題ありませんか？ 接続可能です。大接点の容量として、インバーター式蛍光灯・LED照明の場合は50W以下を目安にご使用ください。
昼間でも動作するように設定できますか？ はい、可能です。本体内部の「動作モード（照度）」ボリュームを「∞」方向に回しきることで、周囲の明るさに関係なく24時間検知動作するようになります。
小動物による誤動作を防ぐ方法はありますか？ 感度ボリュームを下げて調整するか、検知エリアが地面と水平以上にならないようレンズ角度を下向きに調整し、小動物の動線を外す設定を行ってください。
雨が直接当たる場所でも大丈夫ですか？ 縦付け設置（カバーロックネジが下に来る状態）であればIP43相当の防雨構造となっており、屋外設置が可能です。ただし、横付け設置（天井等）の場合は防雨機能がありませんので、雨の当たらない場所に設置してください。
b接点（常時閉）での出力は可能ですか？ 小接点出力のみ可能です。内部のDIPスイッチを切り替えることで、1b接点（通常時閉・検知時開）として機能させることができます。
赤色LEDを消灯させることはできますか？ 設定スイッチでの消灯機能はありませんが、付属のマスキングシールを表示灯部分に貼ることで、物理的に光を遮断することが可能です。
最大で何メートルまで検知できますか？ ロングエリア設定（単レンズ使用）時で、最長20mまでの検知が可能です。標準のワイドエリアでは10mとなります。
