屋外・屋内用パッシブセンサー立体検知型・15m用 TAKEX 竹中エンジニアリング [PA-15W]

Q: 屋外で雨が直接当たる場所に設置できますか？

はい、IP43相当の防雨構造を備えているため設置可能です。故障を防ぐため必ず下向きに設置し、コーキング処理を行ってください。

Q: ガラス越しに外の人間を検知できますか？

パッシブセンサーは遠赤外線を検知するため、ガラス越しでは人間を検知することができません。

Q: 小動物による誤報を防ぐにはどうすればいいですか？

感度ボリュームを調整することで軽減できますが、完全に防ぐには検知エリアを小動物が通らない高さに調整する等の物理的対策が必要です。

Q: 接点に直接100Vのライトを繋いでもいいですか？

いいえ、接点容量はAC/DC30V・0.5A以下です。100V機器を直接駆動させることはできません。必ず外部リレーを介してください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサー立体検知型 IP43防雨構造

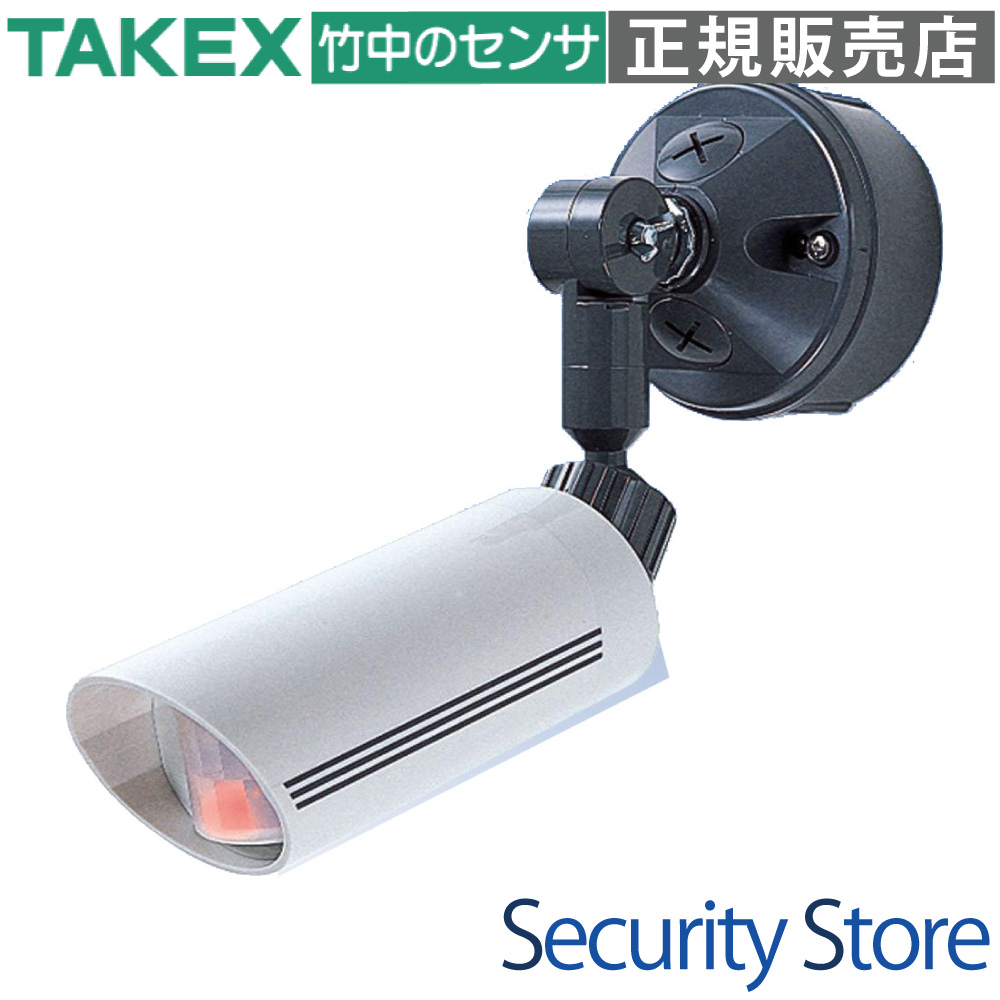

屋外・屋内用パッシブセンサー PA-15W（立体検知型・15m用）

自在な角度調整が可能な、屋外・屋内両用の高精度パッシブセンサーです。

人体から放出される遠赤外線を検知するパッシブ・インフラレッド方式を採用。立体検知15mの広範囲をカバーし、防雨構造によりエクステリアの警戒や監視カメラの起動用として、場所を選ばず設置可能です。

型番PA-15W
検知方式パッシブ・インフラレッド方式（遠赤外線）
検知エリア立体検知 15m × 15m
設置環境屋内・屋外（IP43相当防雨構造）
電源DC10.5V ? 30V（無極性）

資料ダウンロード

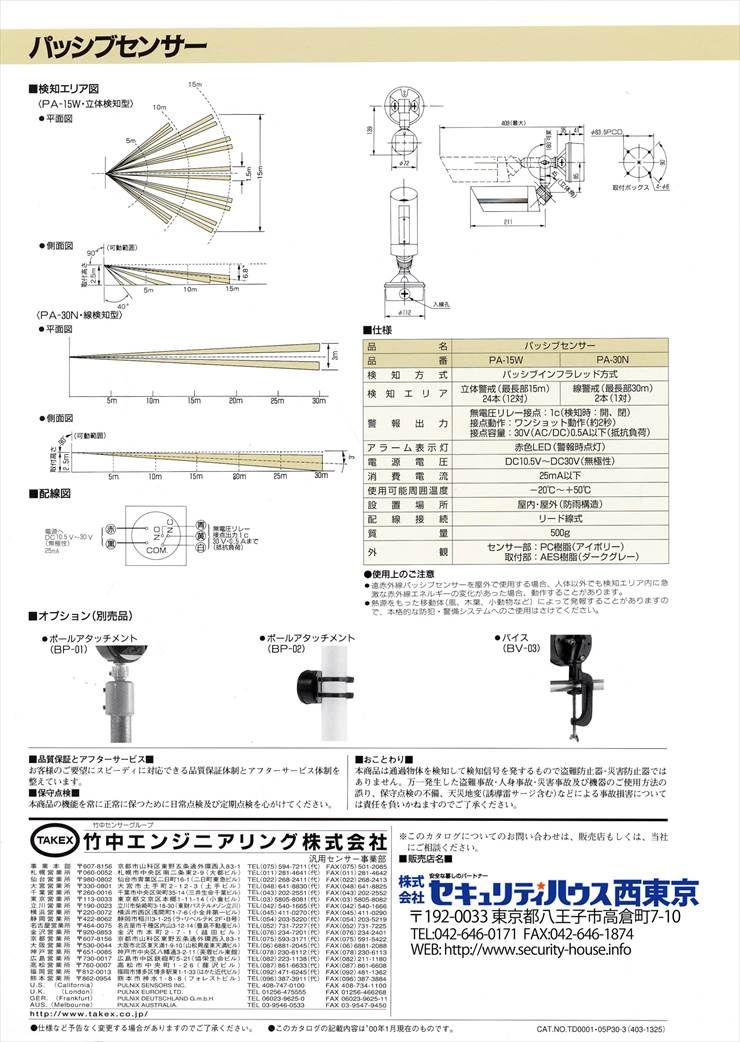

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

屋外・半屋外の簡易セキュリティ
監視カメラ・録画機の自動起動用
音声報知器や照明のスイッチ連動
工場や倉庫の入退室自動化センサー

導入前に確認したいポイント

直射日光やエアコンの風が直接当たらないか
検知エリア内に揺れる樹木や洗濯物がないか
DC10.5V〜30Vの電源確保が可能か
ガラス越しには検知できないため設置場所に注意

特長

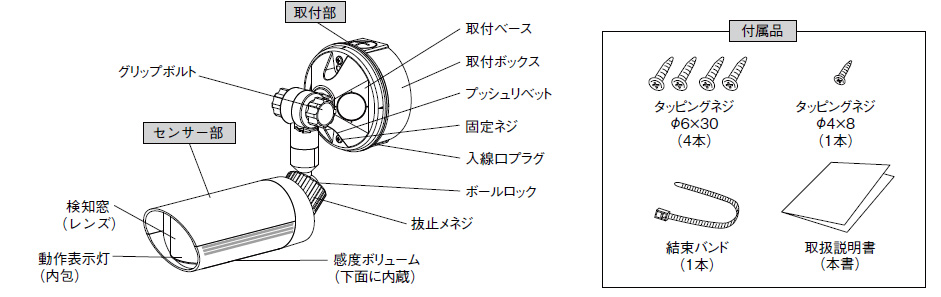

あらゆる環境にフィットするマルチアングル機構

チルト機構とボールジョイント機構を組み合わせた新設計により、上下・左右の角度調整がワンタッチで可能です。壁面、天井面、ポールなど、設置場所の形状を問わず、最適な検知エリアを構築できます。

優れた環境耐性と洗練されたデザイン

IP43相当の防雨構造を採用しており、屋外・半屋外での運用に対応。従来機にはなかったスタイリッシュなデザインにより、住宅のエクステリアや店舗の景観を損なうことなく設置いただけます。

高い施工性と親切設計

取付ベースのピッチは市販の埋込ボックスに適合しており、施工がスムーズです。また、動作確認に便利な動作表示灯（赤色LED）を搭載しており、現場でのエリア調整を効率化します。

    選定時に評価したい強み
    無極性電源： DC10.5V〜30V対応で、配線時の極性を気にする必要がありません。
広範囲立体検知： 15m先の広がりまで確実にカバーする高い光学性能。
アナログ感度調整： 20%〜180%の範囲で、環境に合わせた精密なチューニングが可能。
信頼のc接点出力： N.O.（常時開）/N.C.（常時閉）の両接点を備え、あらゆる機器との連動が容易。



施工・設置ガイド

防水・防虫対策の徹底

屋外設置時には、壁面とベースの隙間、入線口、取付ビス頭部にコーキング処理を施してください。また、内部浸水を防ぐため、必ずセンサーを水平より下向きに調整してください。

確認項目	推奨条件・注意点
取付高さ	標準2.5m（設置高さにより検知距離が変化します）
ウォームアップ	電源投入後、約1分間は安定動作のため待機してください
移動方向	センサーを横切る動きが最も検知しやすく、向かってくる動きは鈍くなります

動作表示灯（LED）と接点動作

状態	LED表示	リレー接点
待機時	消灯	通常状態
検知時	赤色点灯	ワンショット動作（約2秒）

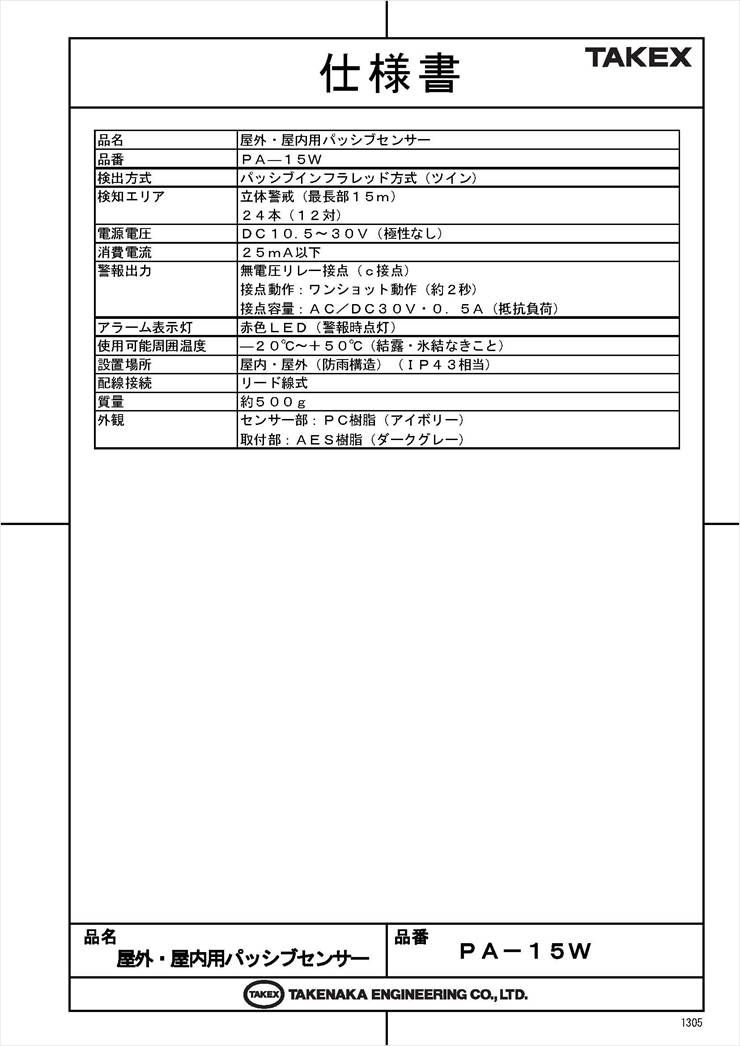

製品仕様

品名	屋外・屋内用パッシブセンサー
品番	PA?15W
検知方式	パッシブ・インフラレッド方式
検知エリア	立体警戒（最長部：15m）
感度調整	20%?180% [ボリュームにて調整] （中点100%）
電源電圧	DC10.5?30V（極性なし）
消費電流	25mA以下
検知出力	・接点方式：無電圧接点c接点（検知時：開／閉）・接点容量：AC／DC30V・0.5A以下・接点動作：ワンショット動作約2秒
動作表示灯	赤色LED 検知時点灯：無電圧リレー接点に同期
配線接続	リード線式電源：2本　　無電圧接点：3本
使用可能周囲温度	?20℃?＋50℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造IP43相当）
質量	約500g
外観	センサー部：樹脂（ホワイト）取　付　部：樹脂（ブラック）

FAQ

屋外で雨が直接当たる場所に設置できますか？はい、IP43相当の防雨構造を備えているため設置可能です。ただし、故障を防ぐため必ず下向きに設置し、壁面との境界にはコーキング処理を行ってください。

電源のプラス・マイナスを間違えても壊れませんか？本機は無極性電源（DC10.5V?30V）に対応しているため、極性を気にせず接続いただけます。

検知した時にLEDを光らせない設定はできますか？本機は動作表示灯（LED）と接点出力が同期して動作する仕様となっており、LEDのみを消灯させるスイッチは搭載されていません。

ガラス越しに外の人間を検知できますか？パッシブセンサーは遠赤外線を検知するため、遠赤外線を遮断するガラス越しでは人間を検知することができません。

小動物による誤報を防ぐにはどうすればいいですか？感度ボリュームを低め（20%寄り）に調整することで軽減できますが、完全に防ぐには検知エリアを小動物が通らない高さに調整する等の物理的な対策が必要です。

電源を入れてもすぐに検知しないのですが故障ですか？故障ではありません。電源投入後、内部回路を安定させるために約1分間のウォームアップ時間が必要です。

カメラの録画開始信号として使えますか？はい、無電圧c接点出力を備えているため、監視カメラやNVRの外部入力端子に接続して録画のトリガーとして活用いただけます。

検知エリアを狭くすることはできますか？物理的な角度調整や、感度ボリュームの調整によりある程度の制限は可能です。特定のゾーンを消したい場合は、レンズに遮光テープを貼る等の調整が必要になる場合があります。

接点に直接100Vのライトを繋いでもいいですか？いいえ、接点容量はAC/DC30V・0.5A以下です。100V機器や大電流を直接駆動させることはできません。必ず外部パワーリレーを介して接続してください。

本格的な防犯警備（警備会社への信号送信など）に使用できますか？屋外設置の場合、気象変化による誤報・失報の可能性があるため、メーカーは簡易セキュリティ用途としての使用を推奨しています。本格警備には対向式赤外線センサー等の併用をご検討ください。
