屋外・屋内両用パッシブインフラレッド方式 DC12V/24V対応可変マルチエリア照明・HA機器制御

MS-100 屋外・屋内用パッシブセンサー DC12Vタイプ

人体から放射される遠赤外線をキャッチするPIR方式を採用。4種類の検知パターンを1台で実現する「可変マルチエリア」機能を備え、照明制御やカメラ起動など幅広いBtoB用途に対応する高精度センサーです。

型番： MS-100 / MS-100(BL)
検知方式： パッシブ型遠赤外線方式（PIR）
検知パターン： ワイド、カーテン、ロング（レンズ・角度調整式）
電源電圧： DC10.5V 〜 30.0V（無極性）
防滴性能： IP43相当（縦付け時）

資料ダウンロード

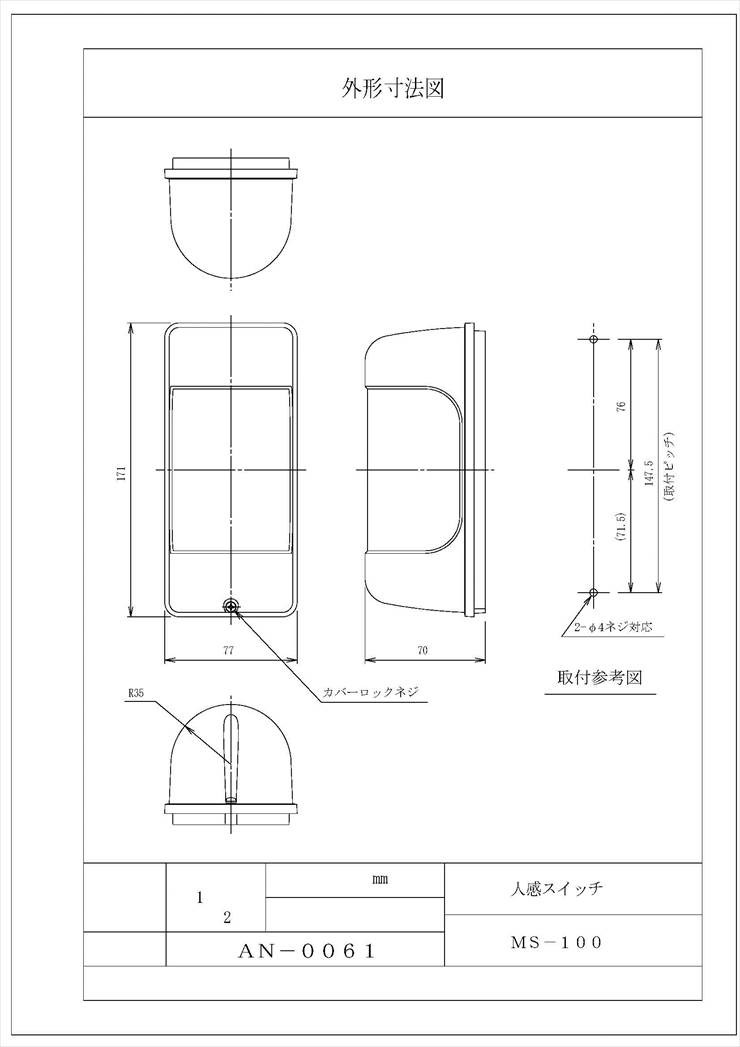

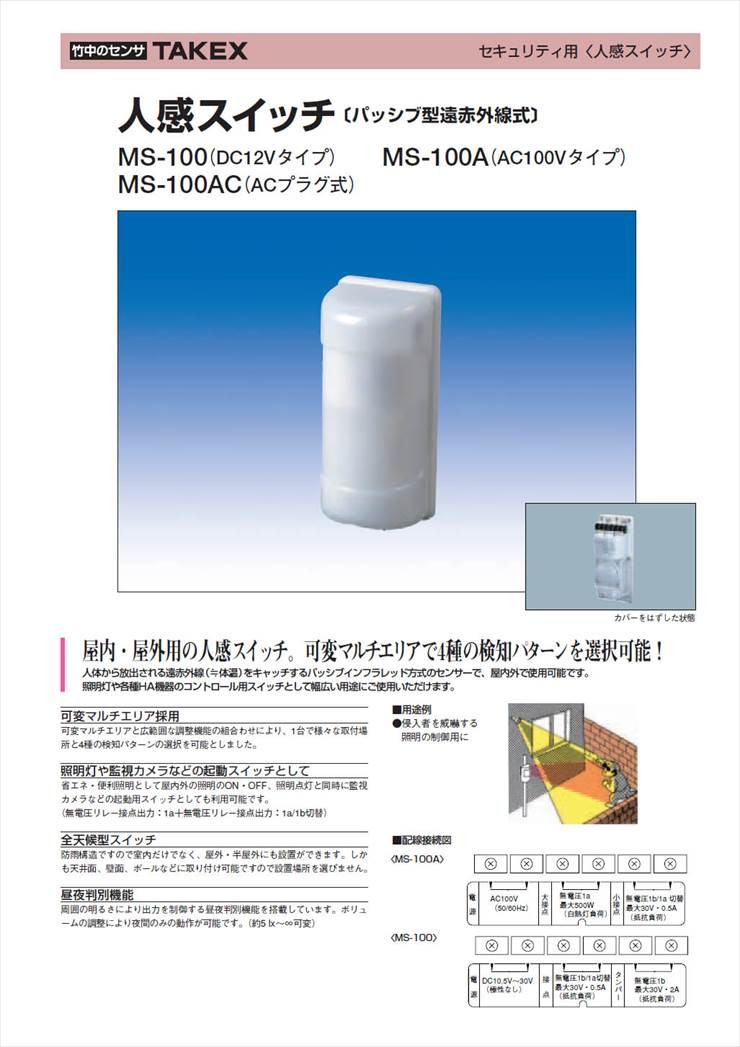

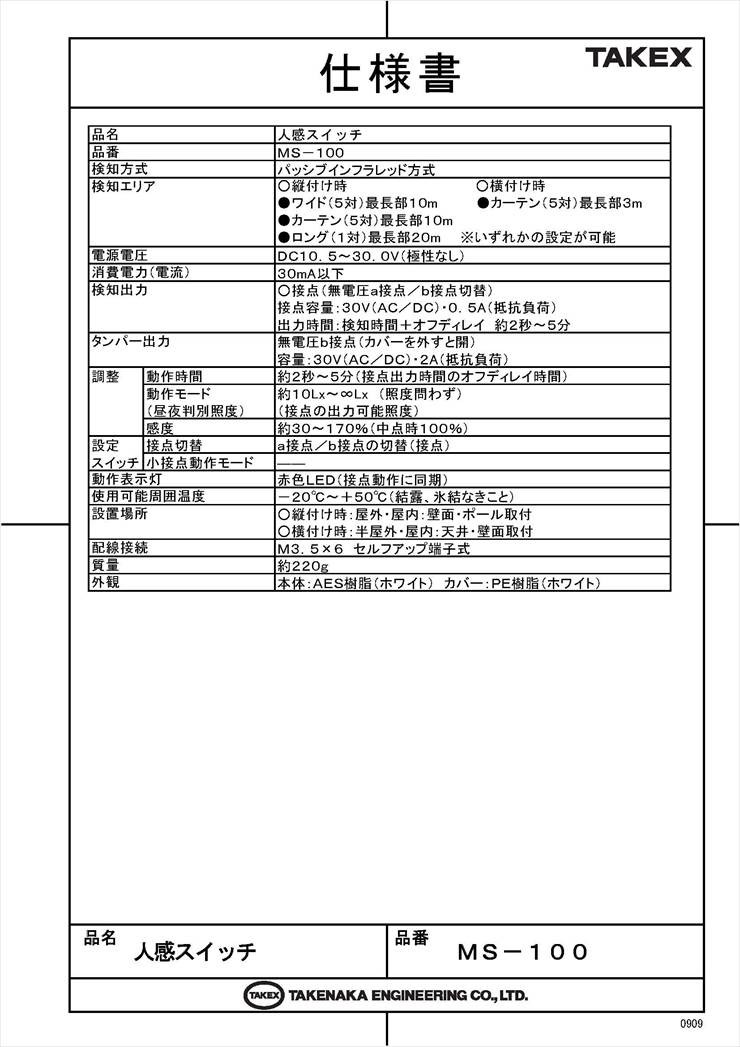

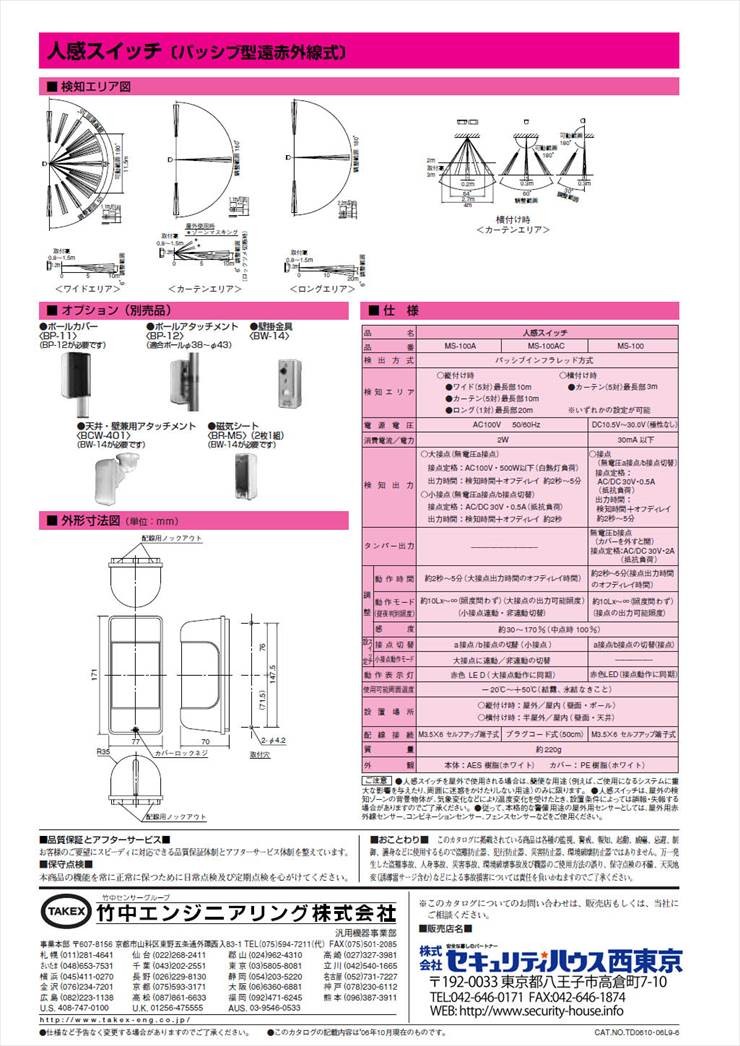

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋内外の照明灯の自動点灯制御
監視カメラ、録画機の起動スイッチ
店舗の来客報知・チャイム起動
駐車場や通用口の簡易監視

導入前に確認したいポイント

ガラス越しの検知はできません
電源はDC12V〜24V（AC電源直結不可）
縦付け時のみ防雨構造（IP43相当）
通電後約1分間はウォームアップ待機が必要

特長

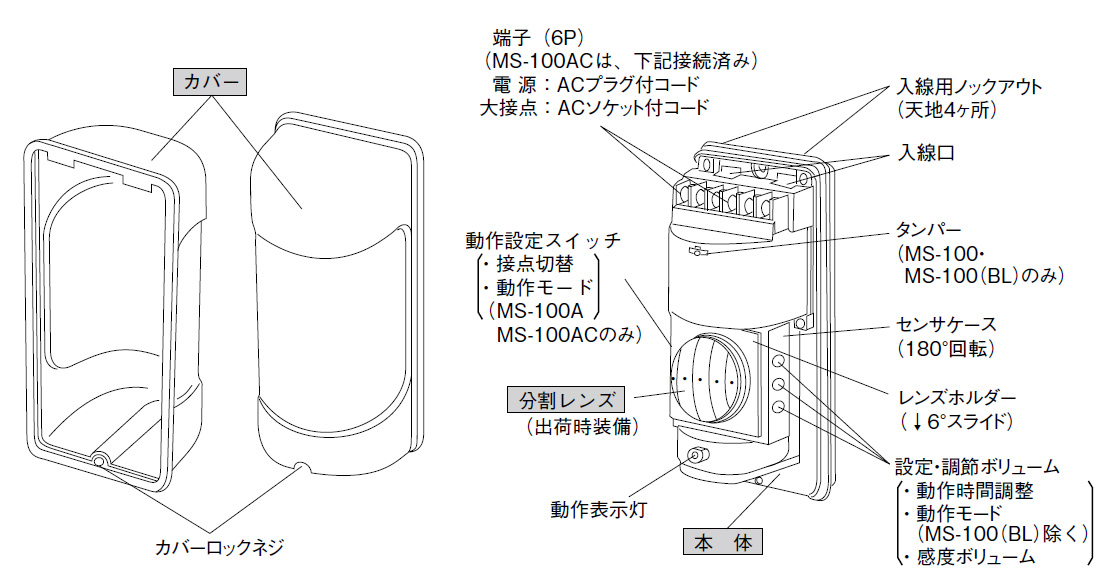

可変マルチエリア構造による高い柔軟性

付属レンズの交換と、本体内部のセンサケース回転（左右各90°）、およびレンズホルダーのスライド調整を組み合わせることで、「ワイド」「カーテン」「ロング」など4種類の検知パターンから最適なエリアを選択可能です。1台で壁面、天井、ポールなど多様な設置場所に対応します。

パッシブインフラレッド（PIR）方式の採用

人体から放出される遠赤外線エネルギーの変化を検知する方式を採用。背景温度と人体の温度差を確実にキャッチし、安定した検知動作を実現します。コントローラーと組み合わせることで、精度の高い自動スイッチとして機能します。

照明や監視機器との高度な連動性

無電圧リレー接点出力を装備しており、照明灯のON/OFF制御だけでなく、点灯と同時に監視カメラの録画を開始させるなど、セキュリティシステムの一部として活用可能です。a接点/b接点の切替も内部スイッチで簡単に行えます。

屋外設置を考慮した全天候型設計

IP43相当の防雨構造（縦付け時）を採用しており、軒下や屋外の壁面にも設置可能です。ボディカラーはホワイト（MS-100）とブラック（MS-100(BL)）の2色展開で、建物の美観を損なうことなく導入できます。

昼夜判別機能によるスマートな運用

周囲の明るさを判別する照度センサーを内蔵（MS-100のみ）。「夜間のみ動作させる」といった制御が可能で、無駄な電力消費を抑えた効率的な照明管理が行えます。判別照度は約5lx〜∞まで調整可能です。

現場環境に合わせた詳細な調整機能

感度調整ボリューム（30%〜170%）や、出力保持時間を設定するオフディレイタイマー（約2秒〜5分）を搭載。設置現場の状況や、連動させる機器の仕様に合わせて細かなチューニングが可能です。

タンパーセキュリティによるいたずら防止

カバーが外されると動作するタンパー出力を独立して備えています。防犯システムの警戒ラインに接続することで、機器への不正なアクセスや破壊行為を即座に検知し、システムの信頼性を高めます。

高度なゾーンマスキング技術

検知エリア内に揺れる樹木や道路などの誤報要因がある場合、付属のマスキングシールを使用することで、特定の検知ゾーンを物理的に消去可能です。デジタル処理だけでは防げない外乱要因を確実に排除できます。

    選定時に評価したい強み
    多機能性： レンズ1枚でワイドからロングまでカバーする汎用性の高さ。
安定性： 30年以上の実績を持つパッシブ検知ロジックによる低誤報率。
施工性： M4セルフアップ端子と十分な配線スペースによる高い作業性。
信頼性： 24時間監視に対応するタンパー出力と自己診断機能。



施工・設置ガイド

センサーの性能を最大限に発揮させるため、以下の取付条件を遵守してください。

設置形態	推奨高さ	対応環境	主な注意点
縦付け	0.8m 〜 1.5m	屋外・屋内（IP43）	必ずカバーロックネジを下にしてください。
横付け	最大 3.0m	半屋外・屋内（非防雨）	直接雨の当たらない軒下等に限定されます。

製品仕様

項目	内容
品名	人感スイッチ(DC12V)
品番	MS-100（ホワイト） / MS-100(BL)（ブラック）
検知方式	パッシブインフラレッド方式
検知エリア	【縦付け時】ワイド(5対)10m / カーテン(5対)10m / ロング(1対)20m 【横付け時】カーテン(5対)3m
電源電圧	DC10.5V 〜 30.0V (無極性)
消費電力(電流)	30mA以下
検知出力	接点[無電圧a接点/b接点切替式] AC/DC30V・0.5A(抵抗負荷) 動作：検知時間＋オフディレイ(約2秒〜5分)
タンパー出力	無電圧b接点(カバーをはずすと開) AC/DC30V・2A(抵抗負荷)
調整ボリューム	感度：約30〜170% 動作時間：約2秒〜5分動作モード(照度)：約10lx〜∞（※MS-100のみ）
動作表示灯	赤色LED (接点動作に同期)
使用環境温度	- 20℃ 〜＋50℃ (結露、氷結なきこと)
設置場所	屋外(縦付け時)/屋内壁面・ポール・天井
質量	約220g
材質	本体・カバー：樹脂

FAQ

Q：DC24Vの電源でも使用できますか？ A：はい、可能です。電源電圧はDC10.5V〜30.0Vまで対応しており、無極性のため施工も容易です。

Q：ガラス越しに外の人を検知できますか？ A：いいえ、できません。パッシブインフラレッド方式はガラスを透過しない遠赤外線を検知するため、ガラス越しでは動作しません。

Q：犬や猫で誤報することはありますか？ A：小動物が検知エリアを横切ると反応する場合があります。エリア調整やマスキングシールを用いて、動物が通る場所をエリアから外す調整を行ってください。

Q：昼間は動作させず、夜間だけ照明をつけたいのですが可能ですか？ A：ホワイトモデル（MS-100）であれば「動作モードボリューム」を調整することで、暗い時のみ出力させることが可能です。

Q：最大何メートル先まで検知できますか？ A：付属の単レンズを使用し、ロングエリア設定にした場合、最長20mまでの検知が可能です。

Q：電源を入れてもすぐに反応しません。故障ですか？ A：故障ではありません。通電後、回路が安定するまで約1分間のウォームアップ時間が必要です。

Q：屋外の壁に横向きに取り付けても大丈夫ですか？ A：横付けの場合は「非防雨構造」となります。直接雨の当たらない軒下などに設置してください。雨が当たる場所では必ず縦付けで設置してください。

Q：LED表示灯を消すことはできますか？ A：電気的に消灯するスイッチはありませんが、付属のマスキングシールを表示灯部分に貼り付けることで、光を遮断することが可能です。

Q：接点出力の時間はどのくらい保持されますか？ A：内部のボリューム調整により、約2秒から5分まで任意に設定可能です。

Q：1つの電源に複数台接続する場合の注意点は？ A：各センサーの消費電流は30mA以下です。電源容量と、配線距離による電圧降下を考慮して設計してください。
