屋外・屋内用パッシブセンサー 線検知型・30m用 TAKEX 竹中エンジニアリング [PA-30N]

屋外・屋内用パッシブセンサー 線検知型・30m用 TAKEX 竹中エンジニアリング [PA-30N]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー 線検知型 屋外・屋内両用

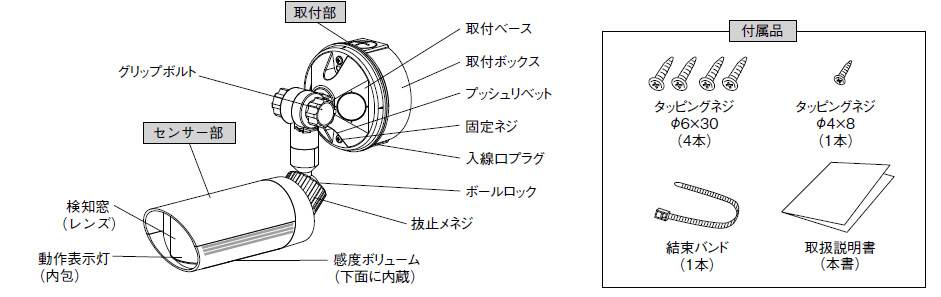

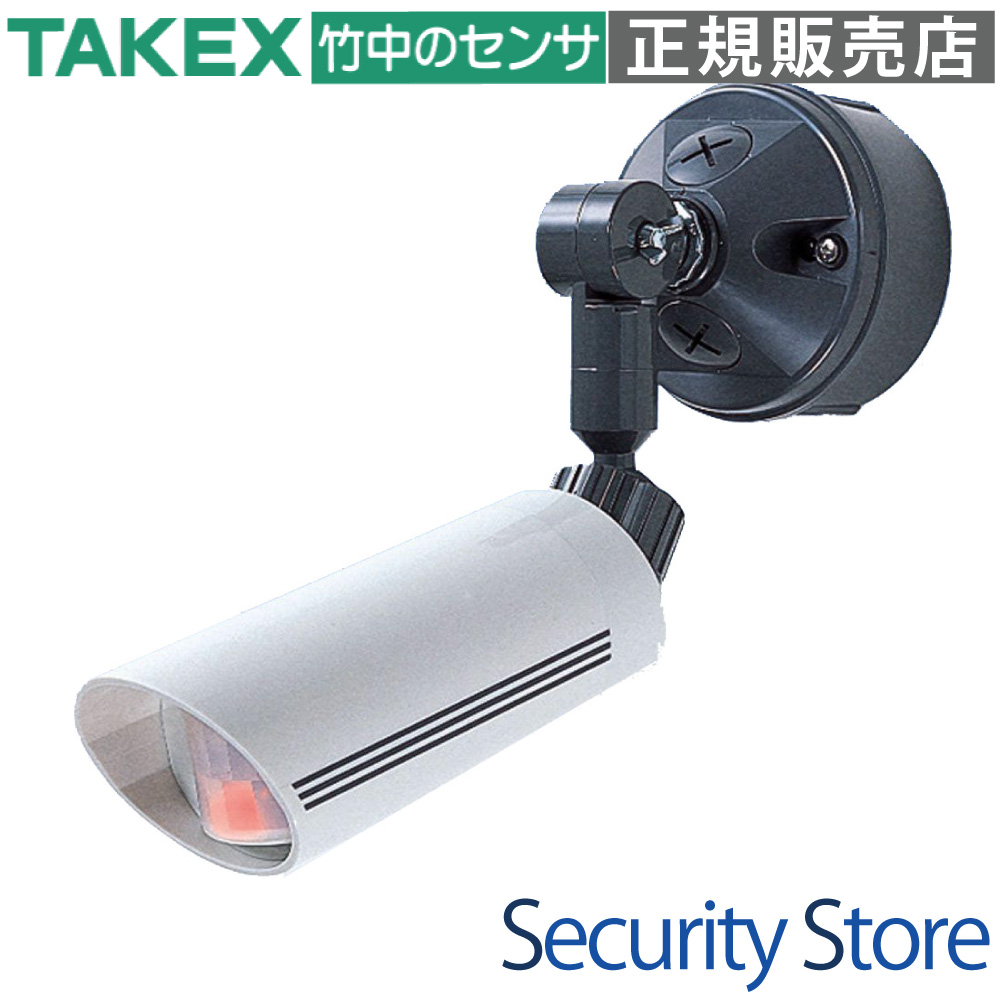

PA-30N 屋外・屋内用パッシブセンサー 線検知型・30m用

PA-30Nは、最長30mの鋭いバリア状検知エリアを形成する、長距離対応のパッシブ・インフラレッド方式センサーです。自在な角度調整機構と防雨構造を備え、外周警戒や監視カメラの起動など、屋外・屋内を問わず幅広い簡易セキュリティ用途に最適です。

  • 型番： PA-30N
  • 製品名： 屋外・屋内用パッシブセンサー（線検知型・30m用）
  • 検知方式： パッシブ・インフラレッド方式（遠赤外線受動型）
  • 主な用途： 外周侵入監視、カメラ連動、音声報知器の起動、自動化センサー
  • 設置環境： 屋外（IP43相当）・屋内両用、壁面・天井面・ポール取付対応
  • 電源電圧： DC10.5V ? 30V（無極性）
PA-30N 屋外・屋内用パッシブセンサー

資料ダウンロード

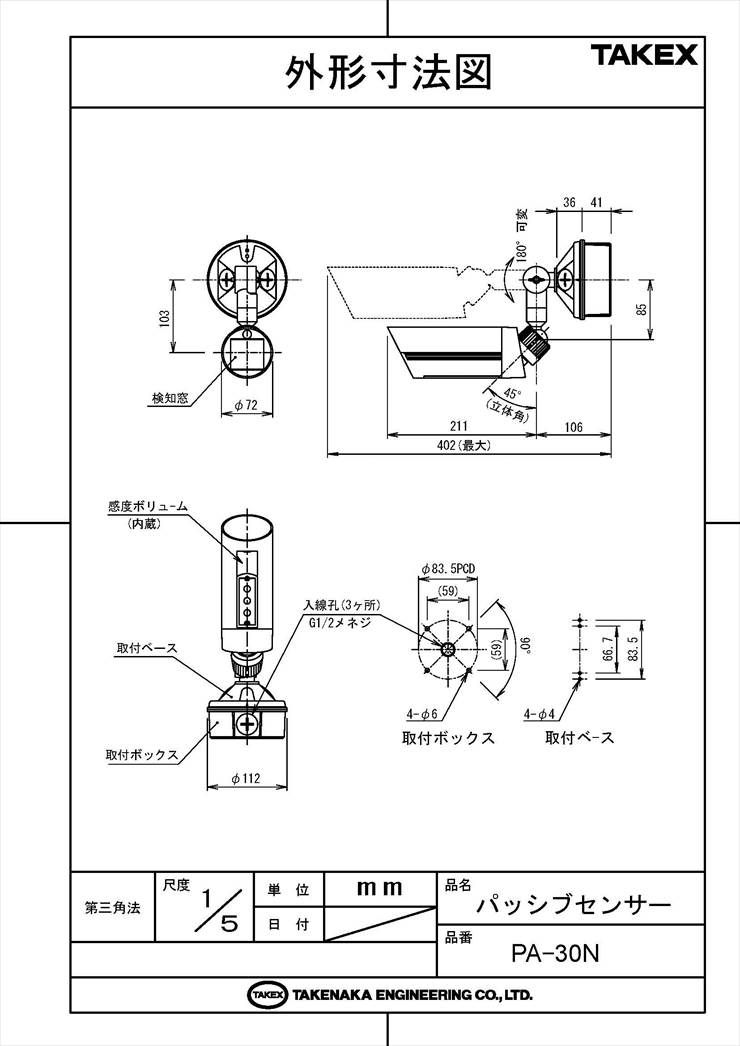

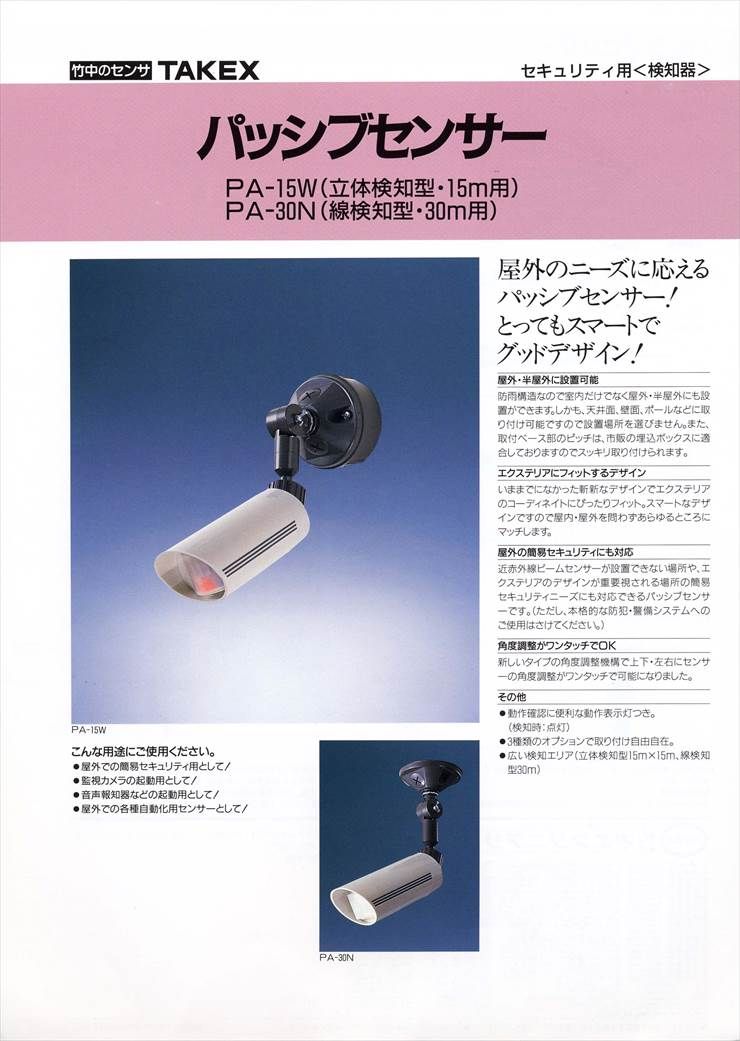

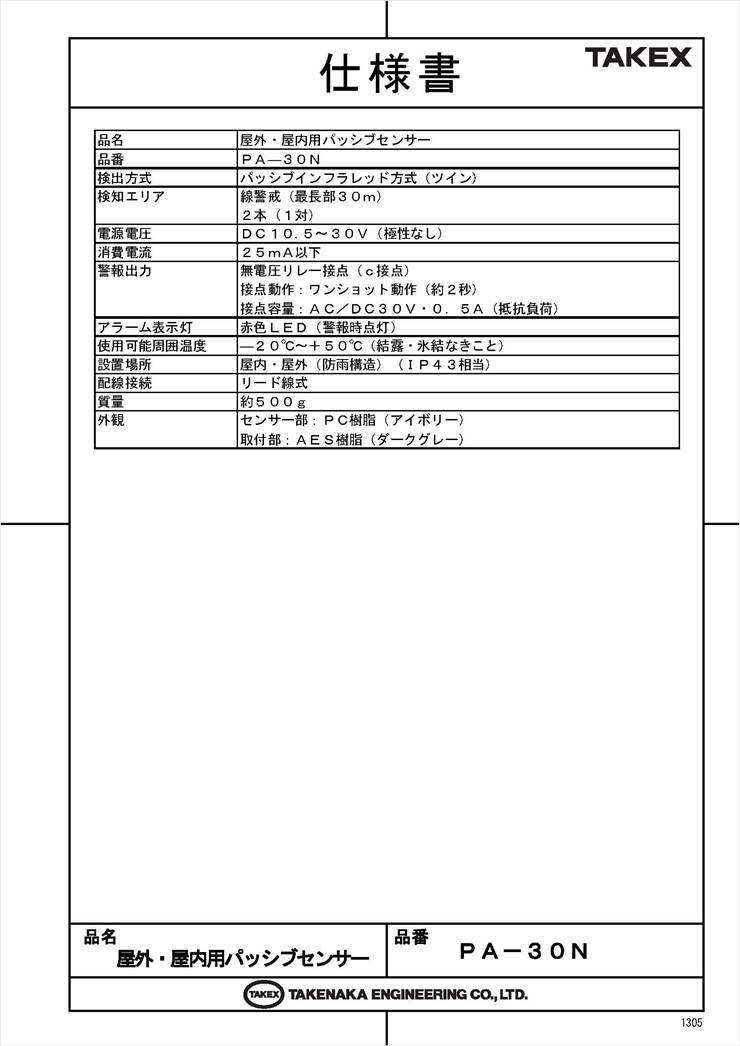

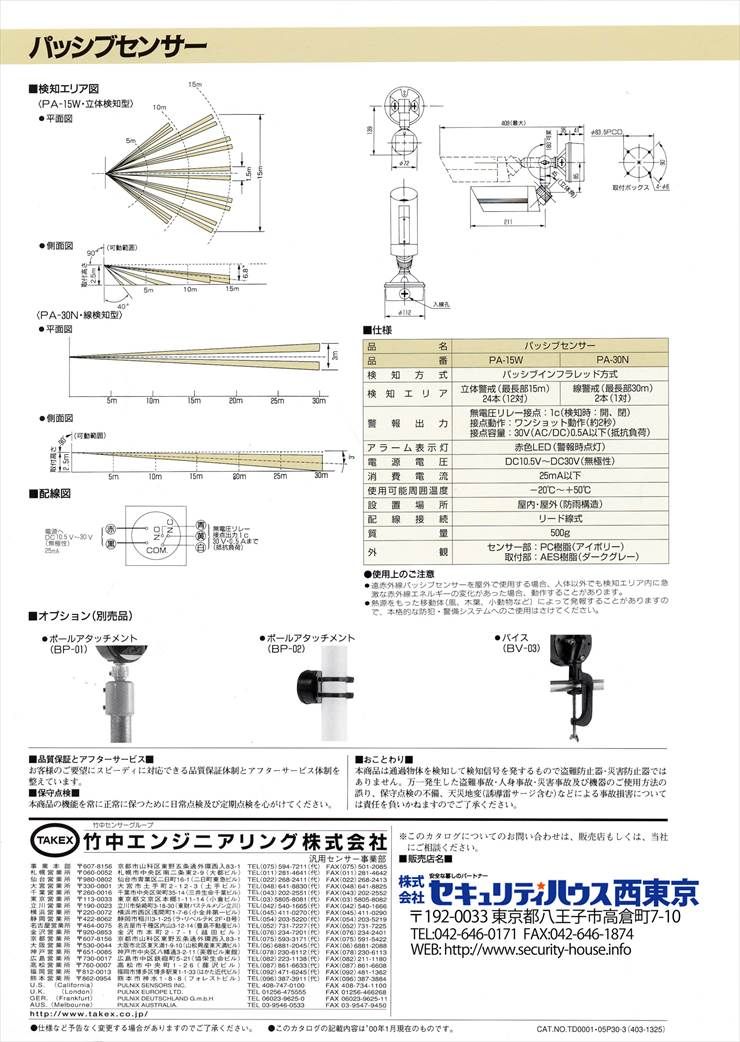

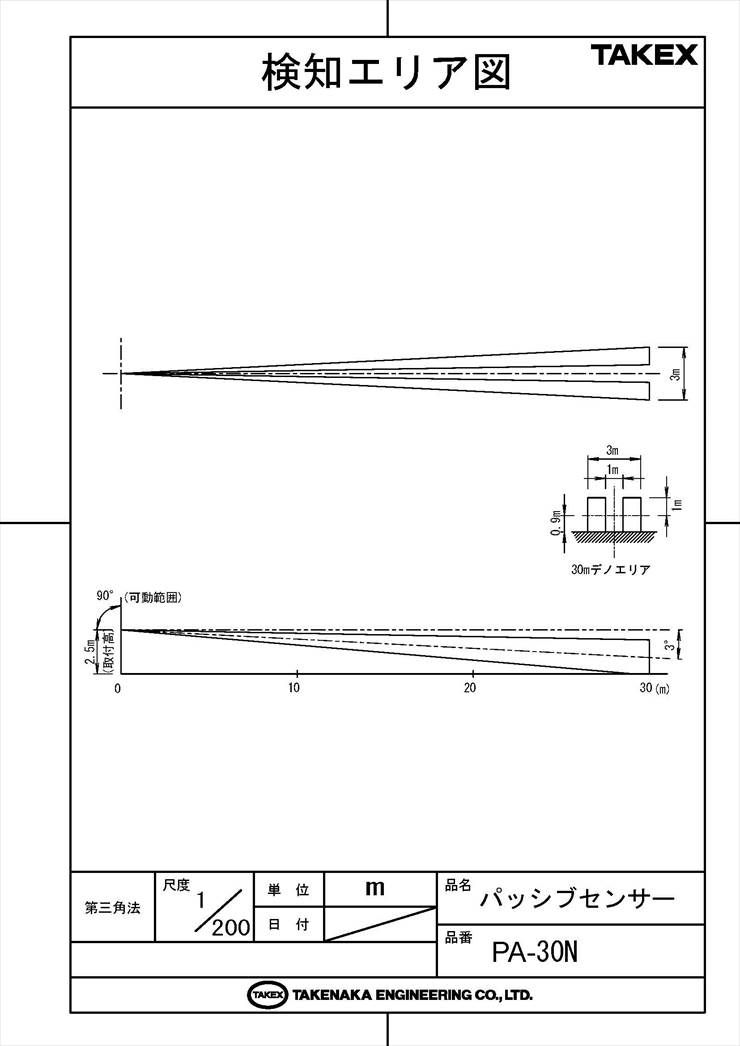

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 敷地外周の侵入者検知・警戒
  • 監視カメラ・録画機の起動トリガー
  • 音声報知器や照明器具の自動制御
  • エクステリアを重視する店舗・住宅の防犯
  • 特定ラインの通過検知（線検知）

導入前に確認したいポイント

  • 本格的な警備用途には赤外線ビームセンサーを推奨
  • 電源電圧がDC10.5V?30Vの範囲内であること
  • エリア内の温度変化を捉えるため、横切る動線を確保
  • 直射日光や熱源が直接レンズに向かない設置場所か

特長

最長30mのシャープな線検知エリア

専用のフレネルレンズ設計により、センサーから最長30m先まで届く鋭いカーテン状の検知エリアを形成します。空間を面で捉える立体検知とは異なり、ピンポイントでの侵入経路遮断や外周ラインの監視に特化しています。30m地点でのエリア幅は約3mに抑えられており、狙った場所を的確に守ります。

高自由度のマルチアングル調整機構

上下・左右にセンサー角度をワンタッチで調整できる独自のボールジョイント機構を採用しています。天井面、壁面、ポールなど、設置場所の制約を受けにくく、長距離検知において重要となるシビアなエリアアライメントを容易に行うことが可能です。

過酷な屋外環境に対応する防雨構造

IP43相当の防雨構造を備えているため、軒下だけでなく直接雨のかかる屋外や半屋外にも設置が可能です。また、ベース部は市販の埋込ボックスに対応したピッチを採用しており、露出配線だけでなく隠蔽配線によるスッキリとした取り付けにも対応します。

選定時に評価したい強み

  • 電源無極性化： DC電源のプラス・マイナスを問わない回路設計により、施工時の配線ミスを未然に防ぎます。
  • 30mの圧倒的リーチ： 同クラスのパッシブセンサーの中でも突出した長距離検知能力を持ち、広大な敷地をカバーします。
  • 親切設計のインジケーター： 検知時に点灯する動作表示灯（赤色LED）を搭載し、施工時の歩行テストが容易です。
  • 豊富なオプション対応： 天井・壁面・ポールの3種類の取付に対応しており、設置環境を選びません。

施工・設置ガイド

確実な検知性能を維持するため、以下の基準に基づいた施工を推奨します。

確認項目 この製品での考え方
推奨設置高さ 2.0m ? 2.5m程度。屋外では必ず俯角（下向き）をつけて設置してください。
ウォームアップ 電源投入後、内部回路が安定するまで約1分間待機が必要です。
検知の方向性 エリアを「横切る」動きに最も敏感です。正面から向かってくる動きは感度が低下します。
防水処理 取付面との隙間や入線口には、必ずコーキング処理を施してください。

配線・端子仕様

本機は施工性の高いリード線方式を採用しています。電源と信号線を適切に接続してください。

リード線色 役割 備考
赤 / 黒 電源入力 DC10.5V ? 30V（極性なし）
白 リレー共通（COM） 信号出力の共通端子
青 リレー常時開（N.O.） 検知時にCOMとクローズします
黄 リレー常時閉（N.C.） セキュリティ用途ではN.C.の使用を推奨

製品仕様

項目 内容
品名屋外・屋内用パッシブセンサー
品番PA?30N
検知方式パッシブ・インフラレッド方式
検知エリア線検知（最長部：30m）
感度調整20%?180% [ボリュームにて調整] （中点100%）
電源電圧DC10.5?30V（極性なし）
消費電流25mA以下
検知出力・接点方式：無電圧接点c接点（検知時：開／閉）
・接点容量：AC／DC30V・0.5A以下
・接点動作：ワンショット動作約2秒
動作表示灯赤色LED
検知時点灯：無電圧リレー接点に同期
配線接続リード線式
電源：2本　　無電圧接点：3本
使用可能周囲温度?20℃?＋50℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造IP43相当）
質量約500g
外観センサー部：樹脂（ホワイト）
取　付　部：樹脂（ブラック）

FAQ

Q：屋外で使用する場合、雨に濡れても大丈夫ですか？ A：はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、浸水を防ぐため必ず水平より下向きに設置し、壁面との隙間などは適切にコーキング処理を行ってください。
Q：30m先でも確実に人間を検知できますか？ A：線検知エリアの最長部は30mですが、長距離になるほどエリア幅が狭くなるため、シビアな角度調整が必要です。必ず実際の設置場所で歩行テストを行い、感度を調整してください。
Q：電源のプラスとマイナスを逆に接続してしまいました。故障しますか？ A：本製品は無極性回路を採用しているため、DC電源のプラスとマイナスを逆に接続しても故障せず、そのまま動作します。
Q：検知した際のリレー出力時間はどのくらいですか？ A：ワンショット動作で約2秒間出力されます。対象がエリア内に留まっていても、温度変化が止まれば約2秒で待機状態に戻ります。
Q：ペット（犬や猫）にも反応してしまいますか？ A：パッシブセンサーは温度変化を捉えるため、小動物の動きにも反応する場合があります。設置高さの調整や、感度ボリュームを低感度側に設定することで誤報を抑制できます。
Q：本格的な警備システムに使用できますか？ A：メーカーは簡易セキュリティ用としての使用を推奨しています。高度な信頼性が求められる警備用途には、赤外線ビームセンサーやコンビネーションセンサーの選定をおすすめします。
Q：動作表示灯（LED）を消灯させることはできますか？ A：本機にはLED消灯スイッチはないため、検知時には常に赤色LEDが点灯します。
Q：昼間でも動作しますか？ A：はい、昼夜を問わず温度変化を検知して動作します。明るさによって動作を制限する機能（照度センサー）は内蔵されていません。
Q：感度調整はどのように行いますか？ A：本体下部のカバー内に感度調整ボリュームがあります。20%から180%の範囲で無段階調整が可能です（出荷時は100%）。
Q：推奨されるメンテナンス頻度は？ A：週に1回程度の歩行テスト（動作確認）を推奨します。また、屋外環境では5年を目安に機器の更新を検討してください。
