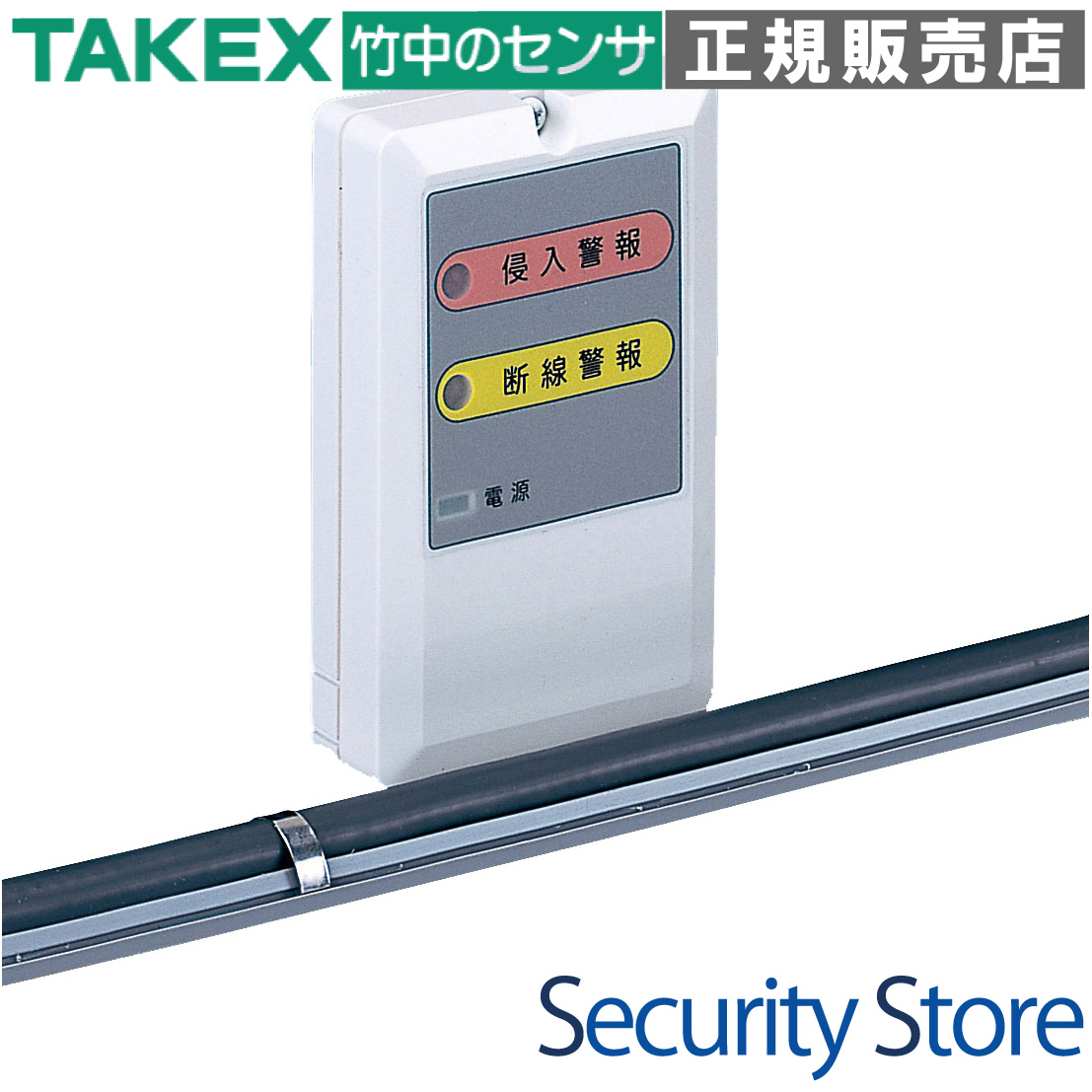

感圧コードセンサー センサー部 0.7M TAKEX 竹中エンジニアリング [FKS-0.7M]

感圧コードセンサー センサー部 0.7M TAKEX 竹中エンジニアリング [FKS-0.7M]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 外周警備センサー 感圧コードセンサー 防雨構造

FKS-0.7M 感圧コードセンサー センサー部 0.7M

塀やフェンスへの「登攀・乗り越え」を確実に検知。全方向からの圧力に反応する外周警備専用のコード状スイッチセンサーです。

本製品は、建物や敷地内への不法侵入者がフェンスを踏む、乗る、ぶら下がるなどの行為をした際に生じる圧力を、電気抵抗の変化として検知するセキュリティ用センサーです。コード状のため、複雑な形状のフェンスや塀にも柔軟にフィットし、死角の少ない警戒網を構築できます。

  • 型番： FKS-0.7M
  • 製品名： 感圧コードセンサー センサー部 0.7M
  • 方式： 圧力感応型スイッチセンサ（導電ゴム・導体構造）
  • 主な用途： 塀・フェンスからの侵入検知（外周警備）
  • 対応環境： 屋外（防水性・耐候性仕様）
  • 接続先： 専用コントローラ（FKS-C1）に接続して使用

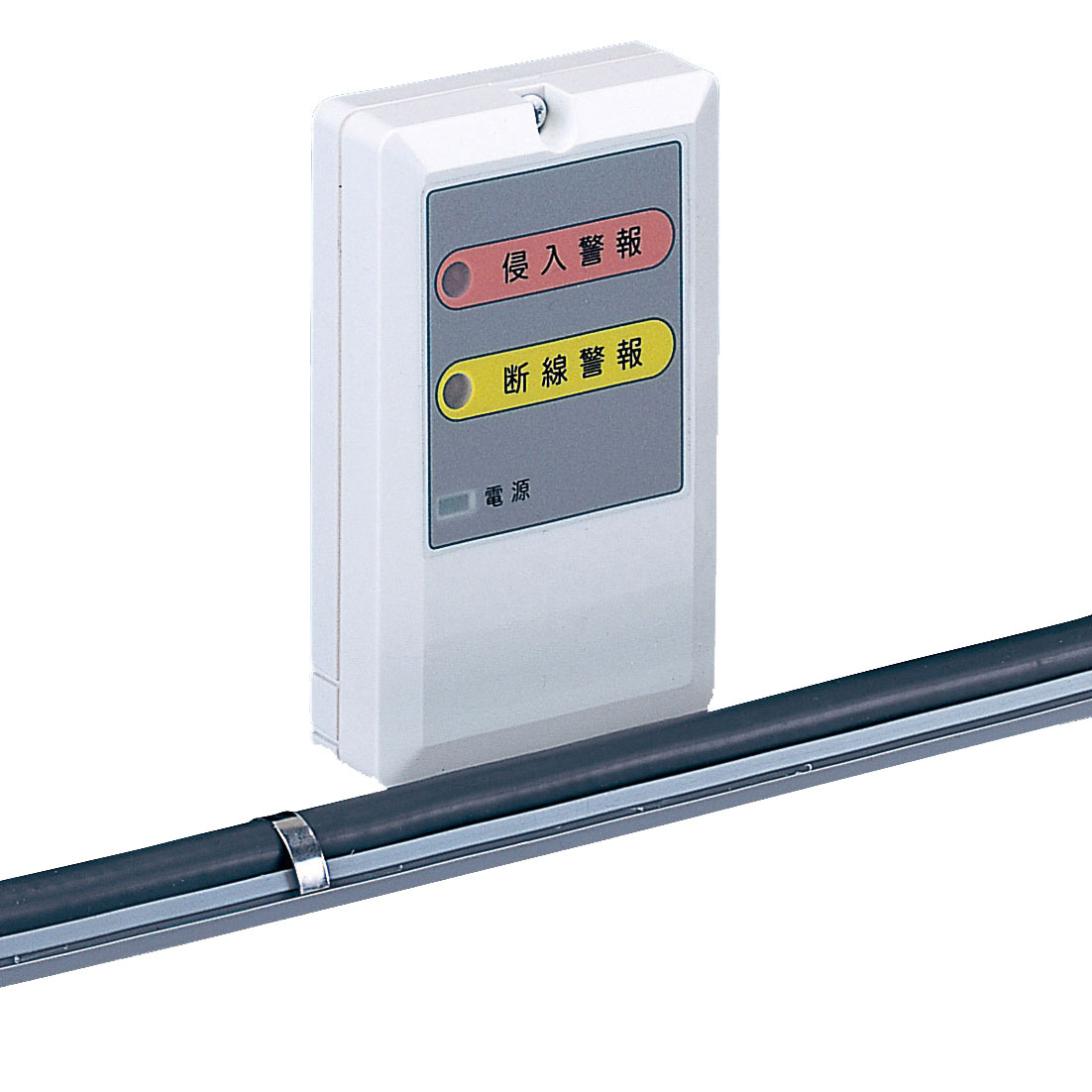

FKS-0.7M 感圧コードセンサー

資料ダウンロード

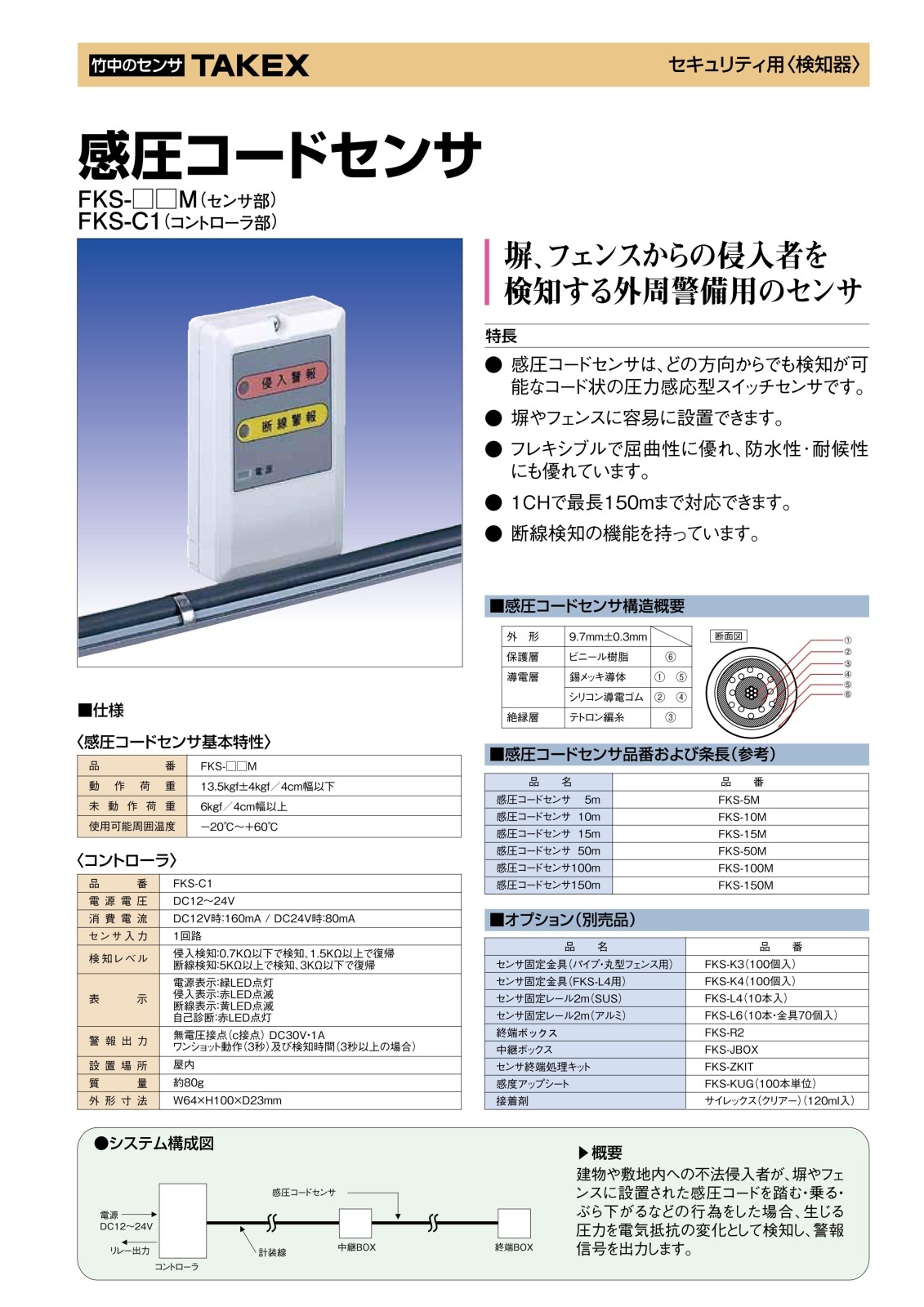

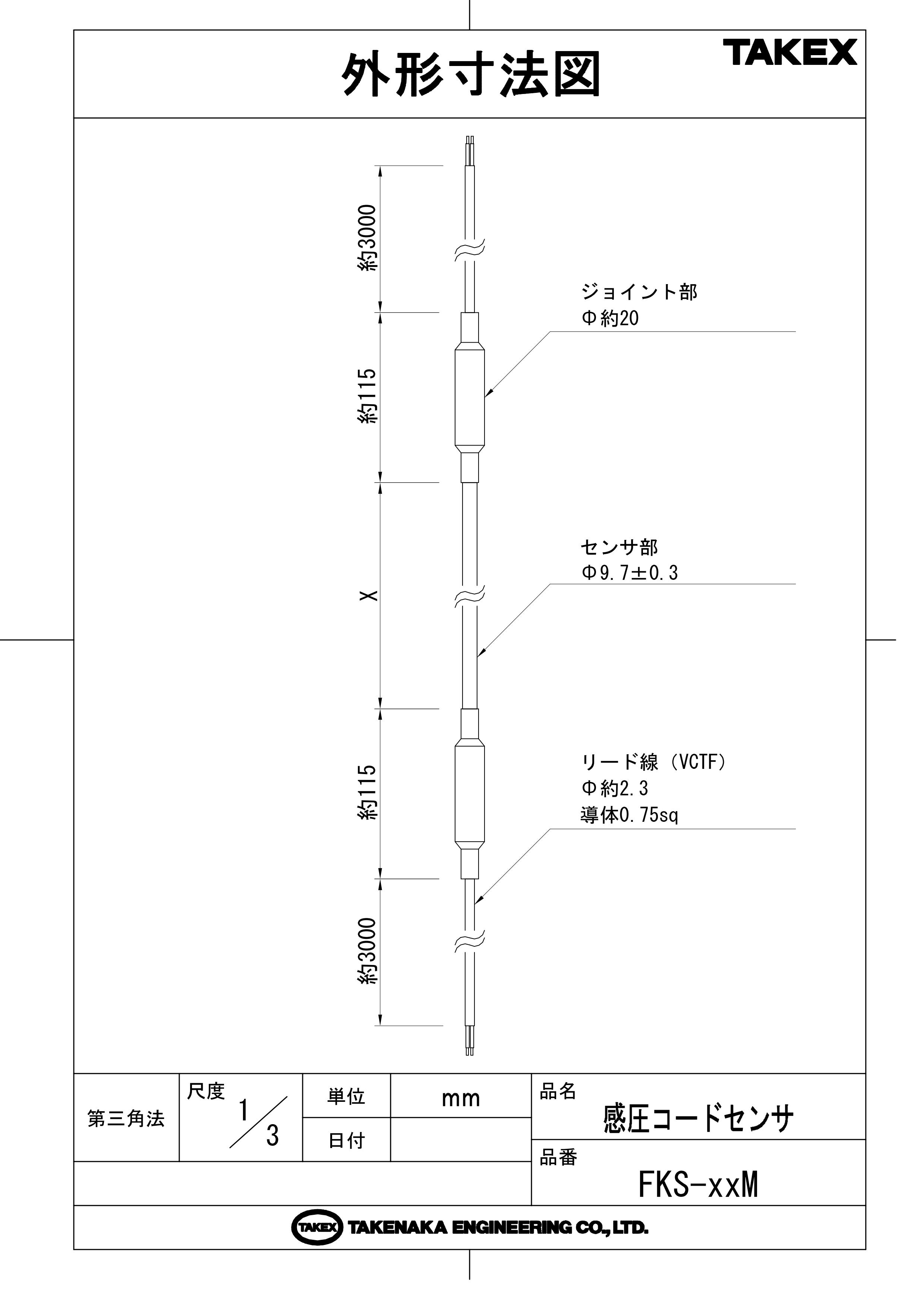

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の外周フェンスの乗り越え検知
  • 資材置き場や重要施設の塀の防犯
  • 万代塀、コンクリートブロック塀への設置
  • 忍び返しが困難な場所の代替・補完警戒
  • 赤外線センサーが設置しにくい複雑な境界線

導入前に確認したいポイント

  • 本製品はセンサー部のみです。動作には別途コントローラ（FKS-C1）が必要です。
  • 設置対象（フェンス等）が荷重で極端に歪まないことを確認してください。
  • 終端部には終端抵抗器（FKS-R2）が必要です。
  • 検知荷重（13.5kgf）を確認し、誤報要因がないか検討してください。

特長

360度・全方向からの検知が可能なコード構造

感圧コードセンサは、どの方向から荷重がかかっても検知が可能な円形断面のコード状スイッチです。踏む、乗る、掴むといったあらゆる侵入動作を逃さず捉えます。内部は導電ゴム、錫メッキ導体、絶縁層で多重構成されており、安定した導通・遮断を実現しています。

塀やフェンスの形状に合わせられる屈曲性

非常にフレキシブルな素材を採用しているため、直線だけでなくコーナー部や曲面の多いフェンス、門扉などにも容易に設置できます。現場の形状に合わせてセンサーを這わせることができるため、施工の自由度が極めて高いのが特長です。

過酷な屋外環境に耐える防水・耐候仕様

外層にビニール樹脂、内部にシリコン導電ゴムを使用しており、優れた防水性と耐候性を備えています。－20℃から＋60℃までの広範囲な温度条件に対応しており、四季を通じて屋外での長期運用が可能です。

断線監視機能による高いセキュリティ性

単なるスイッチとしての機能だけでなく、断線検知の機能を持っています。万が一、侵入者によってコードが切断された場合や、老朽化による断線が発生した際も、コントローラ側で異常を即座に判別できるため、システムの信頼性を高く維持できます。

最長150mの広範囲警戒に対応

コントローラ1CHあたり、最長150mまでのセンサーコードを接続可能です（※5m以上は1m単位でのオーダー可能）。大規模な工場や広大な敷地であっても、少ないコントローラ数で効率的に外周警備網を構築できます。

多様な設置方法をサポートするオプション群

丸型フェンスやパイプへの固定に適した「センサー固定金具」や、コンクリート塀への設置を美しく強固にする「固定レール（アルミ/SUS）」、専用の接着剤など、現場の状況に合わせた最適な施工をサポートするオプションが充実しています。

物理的な侵入動作をダイレクトに検知

赤外線センサーのように光軸を遮る必要がなく、実際にフェンス等に荷重がかかった際のみ動作します。そのため、小鳥の通過や木の葉の舞い込みといった光学的乱れによる誤報を大幅に低減でき、確実性の高い警備が可能です。

選定時に評価したい強み

  • 物理検知の確実性： 荷重（重さ）を検知するため、非接触センサーに比べ誤報が少ない。
  • 死角ゼロの構築： フェンス自体に這わせるため、遮蔽物による死角が発生しない。
  • 長寿命設計： 摩耗の少ない静止型感圧構造により、安定した特性を維持。
  • 施工の簡便さ： インシュロックやレール固定など、特殊な電気工事以外の施工が容易。

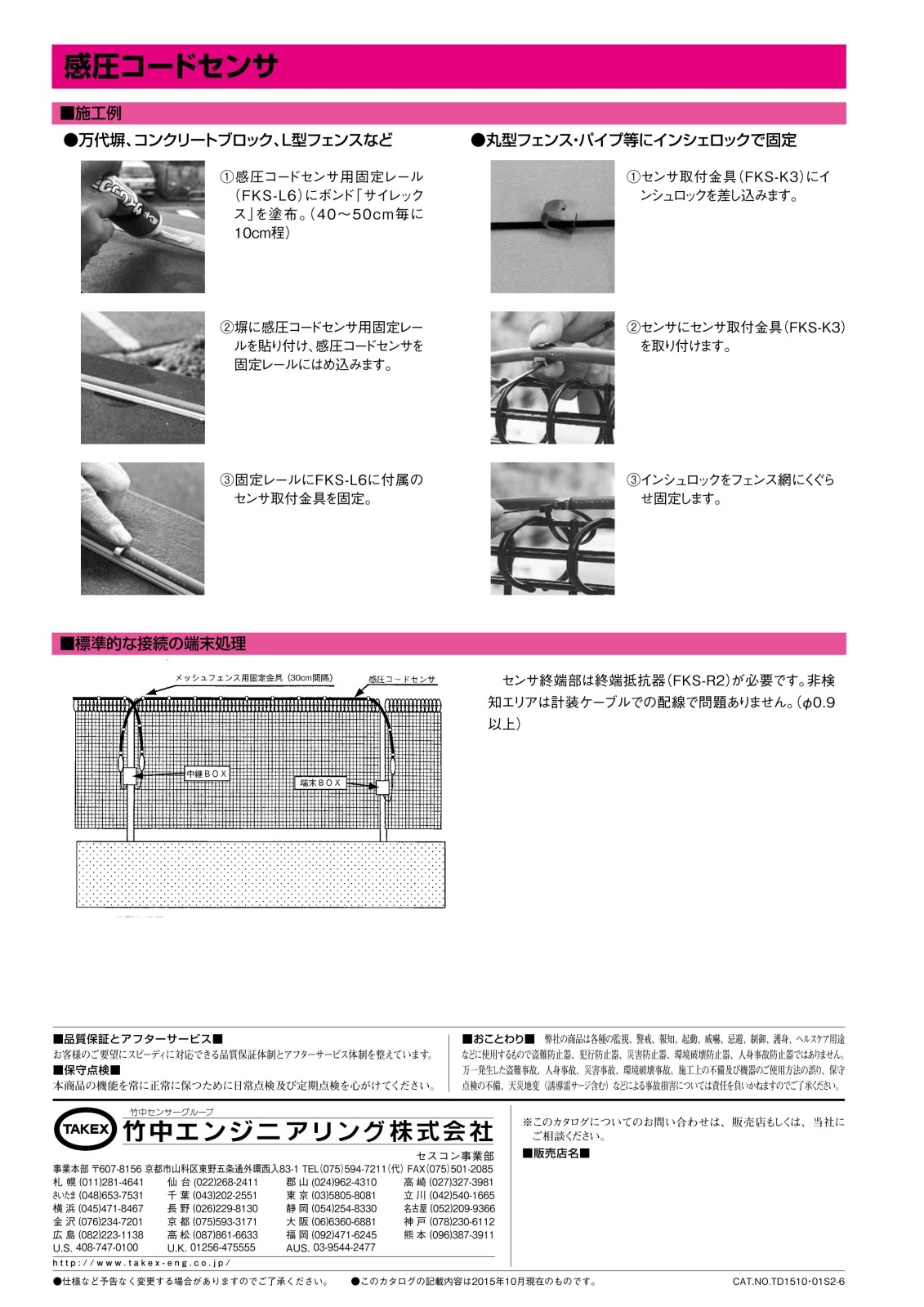

施工・設置ガイド

設置環境やフェンスのタイプに合わせて、適切な固定方法を選択してください。

設置場所タイプ 推奨される固定方法・オプション
万代塀・コンクリートブロック 固定レール（FKS-L4/L6）を使用し、接着剤「サイレックス」で貼付。
丸型フェンス・パイプ センサー取付金具（FKS-K3）を使用し、インシュロックで網部分に固定。
金属製トップレール アルミ製またはSUS製の固定レールを併用し、等間隔で金具固定。
コーナー部 屈曲性を活かし、無理なテンションをかけずに余裕を持って配線。

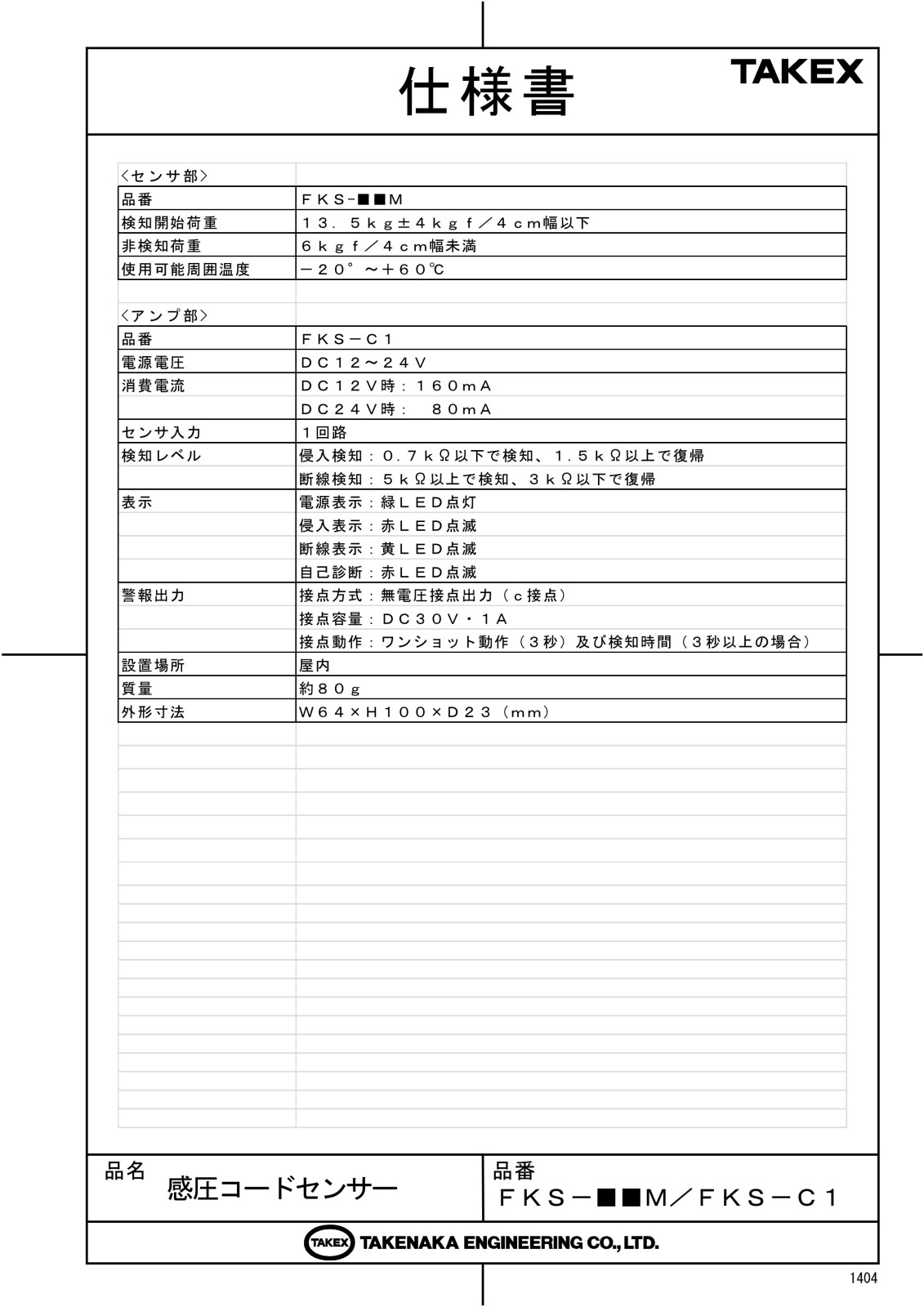

製品仕様

項目 内容
品番 FKS-0.7M（センサー部のみ 0.7m）
検知方式 コード状圧力感応型スイッチセンサ
検知開始荷重 13.5kg±4kgf / 4cm幅以下
非検知荷重 6kgf / 4cm幅未満
使用可能周囲温度 -20℃〜+60℃
構造材質 外層：ビニール樹脂
導電層：シリコン導電ゴム
導体：錫メッキ導体

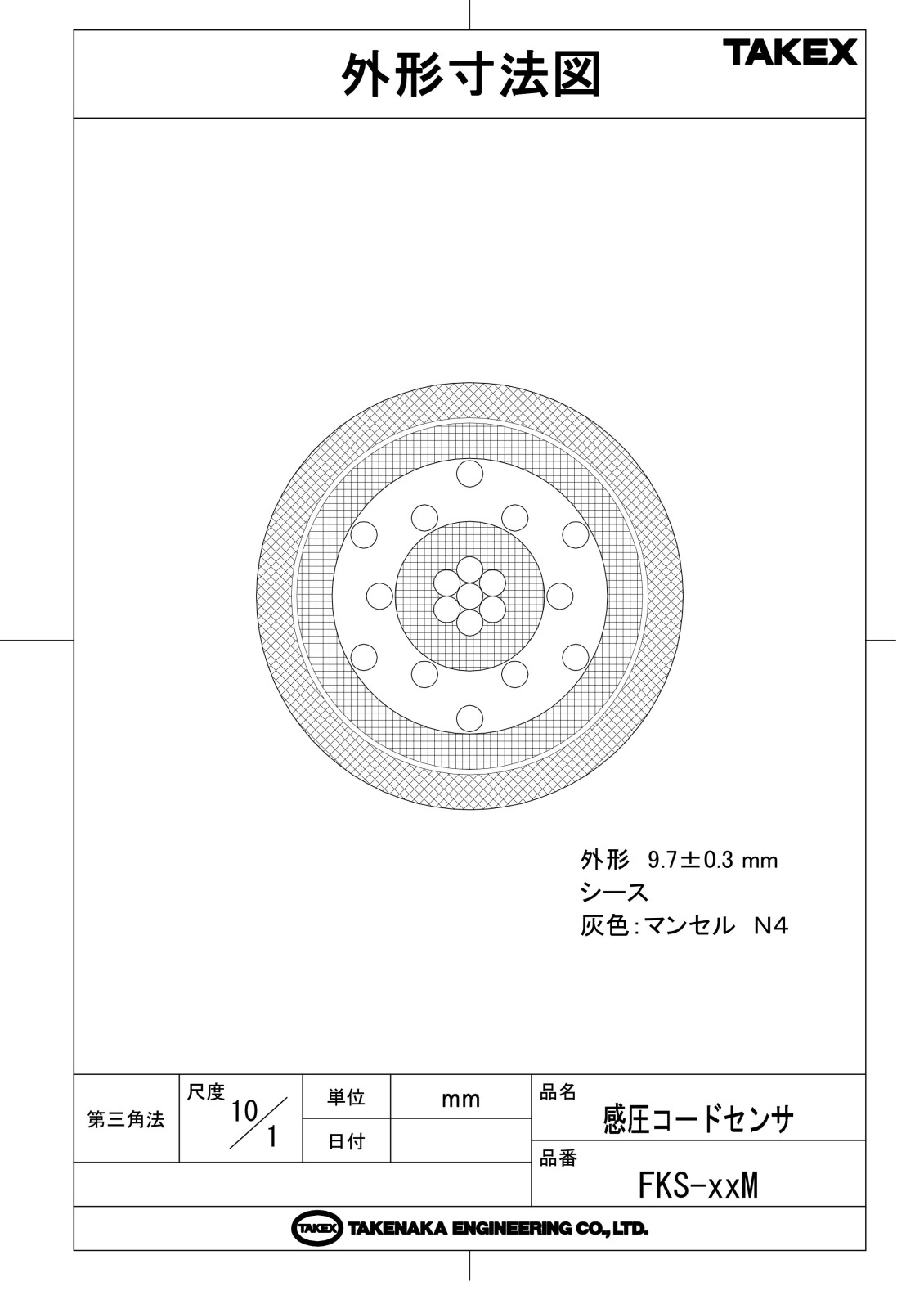

外形寸法 直径 約9.7mm±0.3mm
対応コントローラ FKS-C1

FAQ

Q：センサー単体でアラーム信号を出せますか？ A：いいえ、本製品はセンサー部（スイッチ）のみとなります。動作には専用コントローラ「FKS-C1」が必要です。
Q：雨が降っても誤報は起きませんか？ A：はい。雨の重さ程度では反応しない設定（検知荷重13.5kgf）になっており、防水仕様のため雨天でも安定して動作します。
Q：猫や鳥が乗った場合、反応しますか？ A：通常、猫や小鳥程度の荷重（6kgf以下）では動作しない設計になっております。ただし、大型の動物が激しく飛び乗った場合は反応する可能性があります。
Q：センサーコードは現場で切断して長さを調節できますか？ A：切断自体は可能ですが、末端に終端抵抗の処理が必要です。基本的には受注生産品として必要な長さをご指定いただくことを推奨します。
Q：150m以上警戒したい場合はどうすればよいですか？ A：コントローラを複数台用意し、警戒ゾーンを分けて管理してください。1つのコントローラにつき150mが上限です。
Q：どのような動作で検知しますか？ A：侵入者がコードを「踏む」「掴んで体重をかける」「乗り越える際に圧迫する」などの行為があった際に反応します。
Q：センサーが断線した場合、わかりますか？ A：はい。コントローラが常時抵抗値を監視しているため、断線時には断線表示灯が点灯し、警報を出力することが可能です。
Q：施工には特別な資格が必要ですか？ A：電気信号の配線には知識が必要ですが、センサー自体のフェンスへの固定は一般的な工具で行えます。低電圧（DC12-24V）駆動のため、電気工事士資格は不要な範囲が多いですが、AC100V電源を用いる場合は注意が必要です。
Q：砂埃や雪が積もっても大丈夫ですか？ A：耐候性に優れているため、多少の積雪や埃で壊れることはありませんが、極端な積雪で常に一定以上の荷重がかかり続けると検知状態が維持される可能性があります。
Q：寿命はどのくらいですか？ A：設置環境によりますが、物理的な摩耗がない限り長期間使用可能です。定期的な点検を推奨します。
