TAKEX（竹中エンジニアリング）外周警備センサー感圧式塀・フェンス用

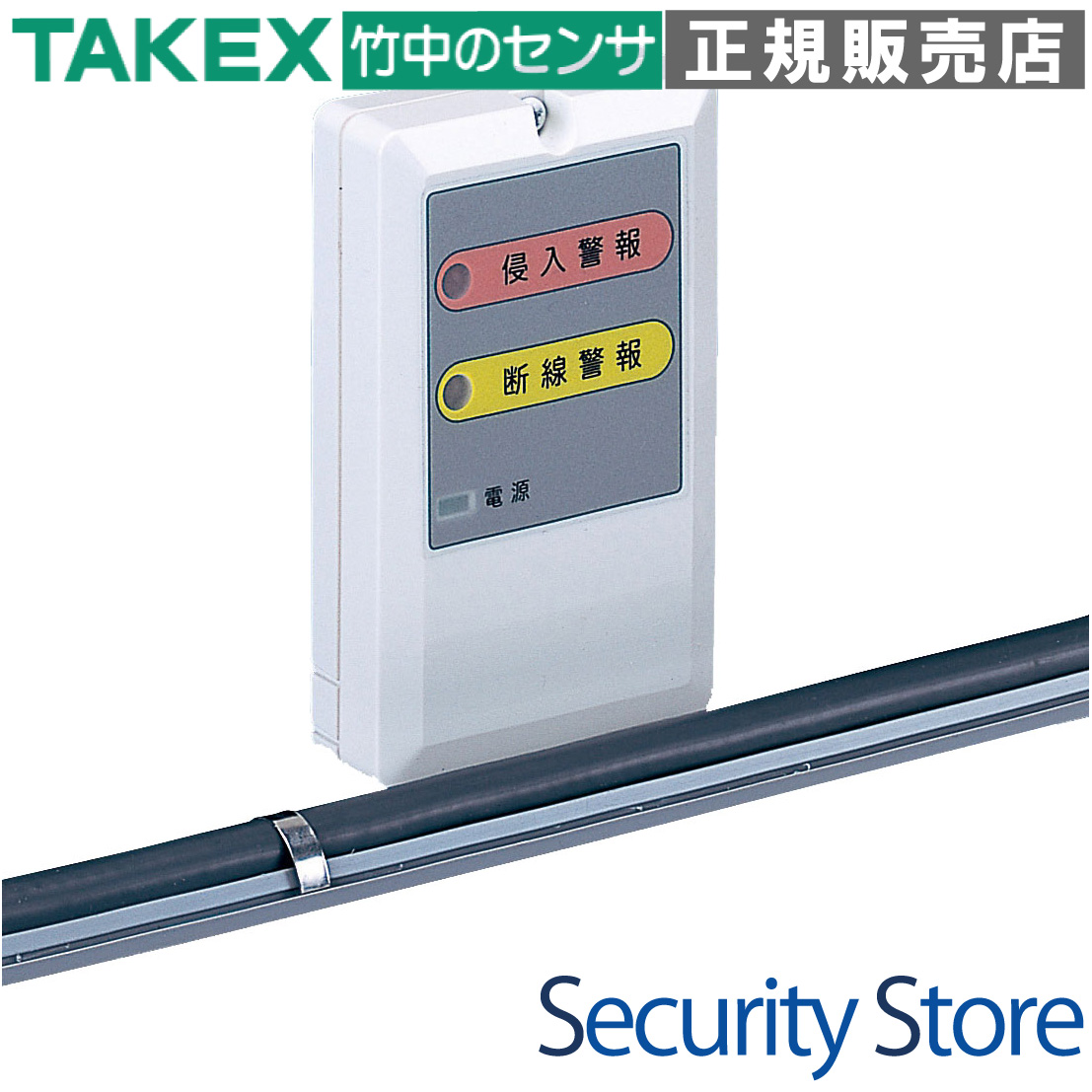

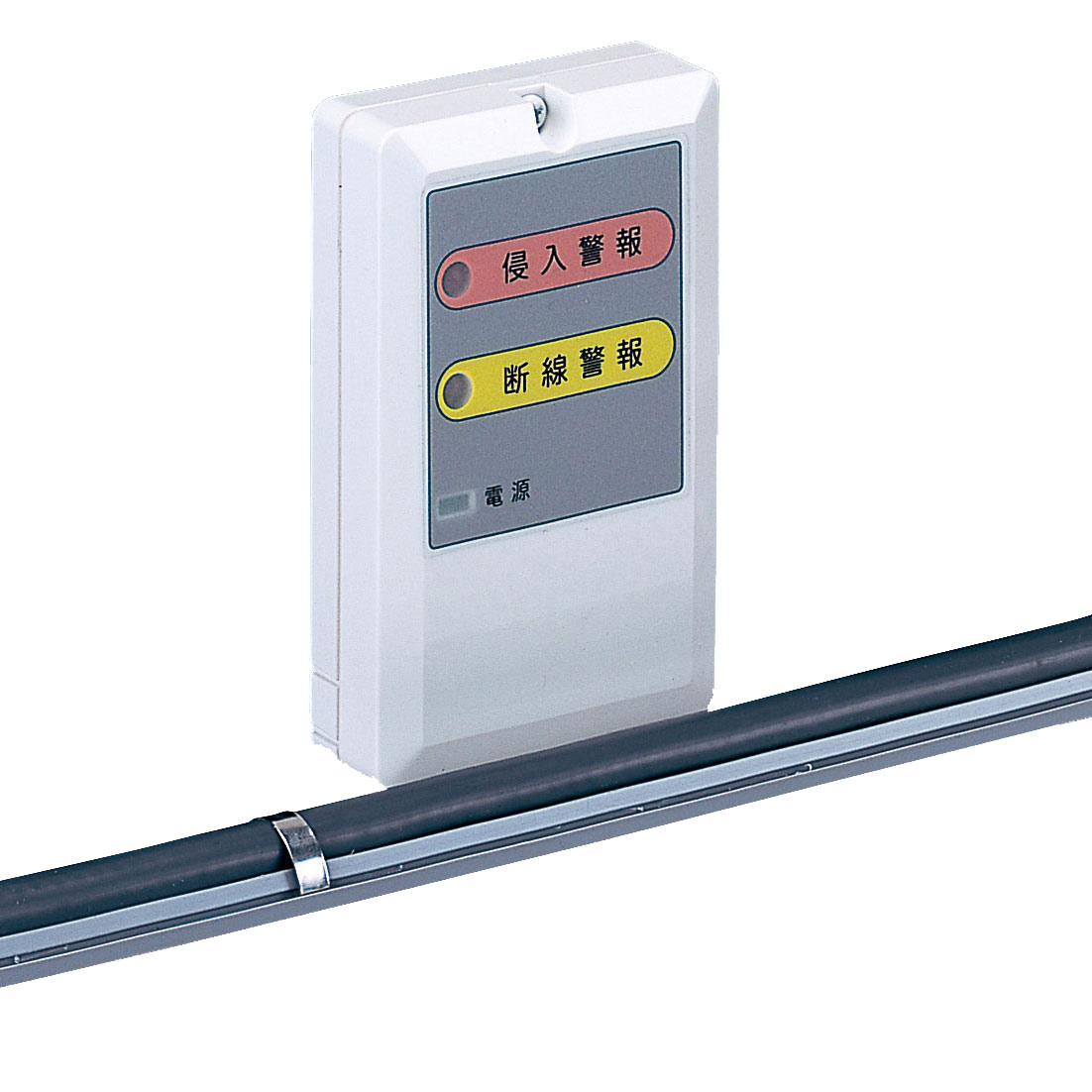

FKS-30M 感圧コードセンサーセンサー部 30M

FKS-30Mは、塀やフェンスからの侵入者を確実に検知する、30メートルのコード状圧力感応型スイッチセンサーです。不審者が塀を乗り越える際の「踏む・乗る・ぶら下がる」といった動作による圧力を電気抵抗の変化として捉え、高精度な警報出力を可能にします。

型番： FKS-30M
製品名： 感圧コードセンサーセンサー部 30M
検知方式： 圧力感応型（コード状）
主な用途： 塀、フェンス、万代塀、L型フェンス等への忍び込み検知
設置場所： 屋外（防水・耐候仕様）
検知距離： 30m（センサー単体長）

資料ダウンロード

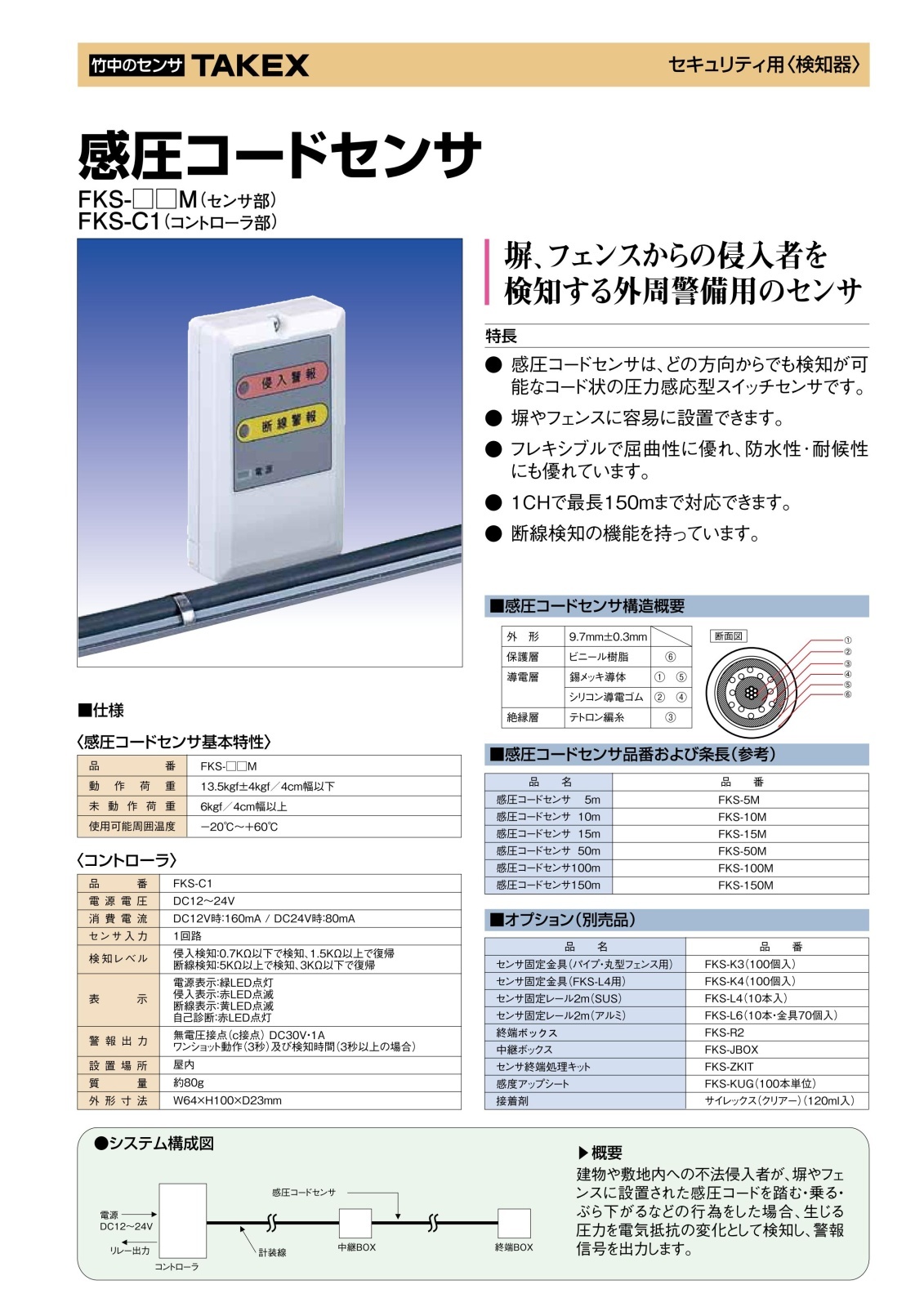

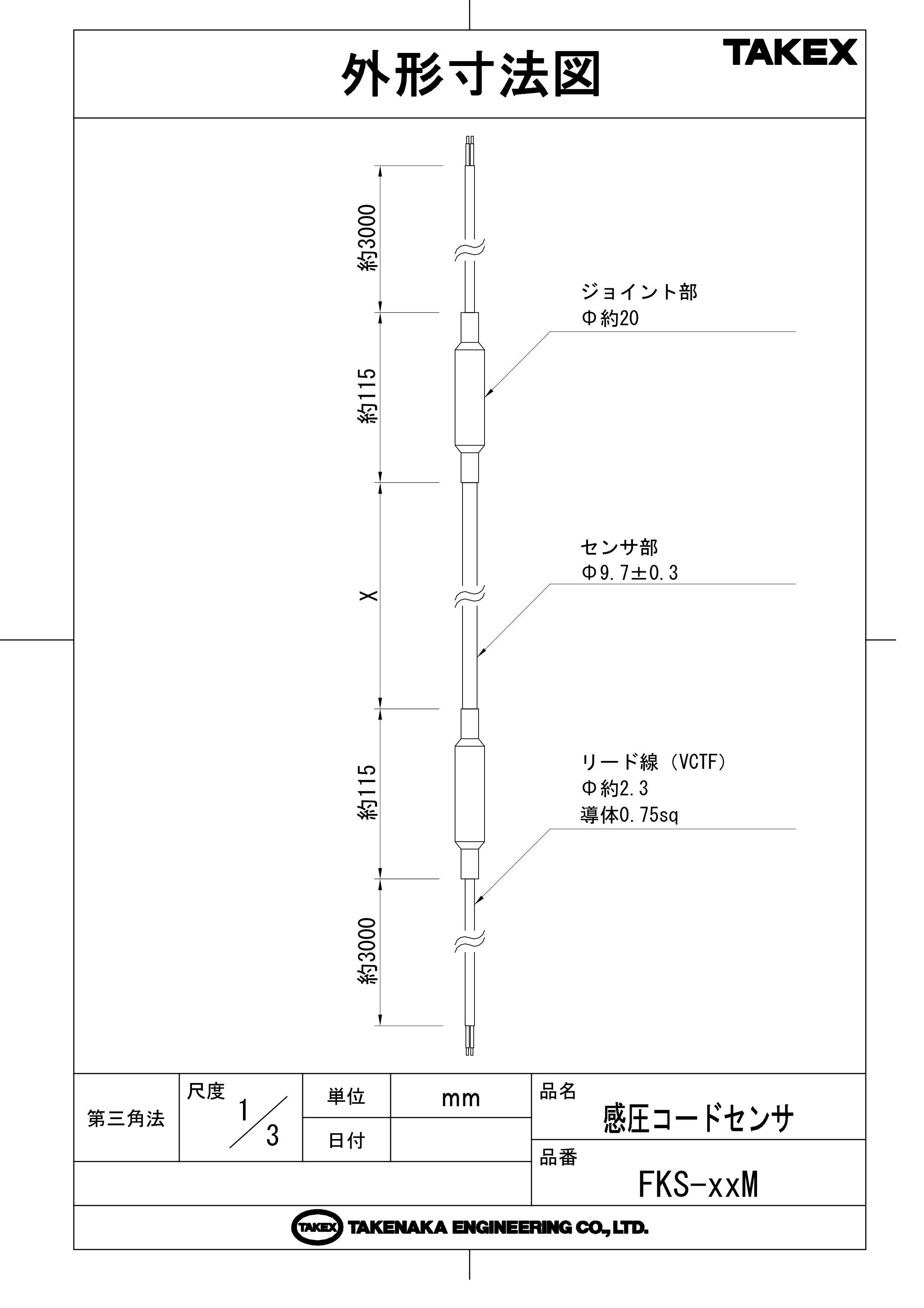

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・倉庫の敷地外周フェンスの警戒
重要施設のコンクリート塀の乗り越え防止
既存のフェンスを活用した低コストな警備強化
赤外線センサーが設置困難な複雑な境界線

導入前に確認したいポイント

別途コントローラ（FKS-C1）が必要です
終端部には終端抵抗器（FKS-R2）が必要です
フェンスの強度や経年劣化による揺れを確認
施工には専用のレールや金具の使用を推奨

特長

360度全周囲からの荷重を逃さず検知

感圧コードセンサーは、どの方向から圧力が加わっても検知が可能な円形構造を採用しています。塀の上部やフェンスの網目など、侵入者がどのような形で接触しても確実に反応するため、死角のない外周警備を実現します。

複雑な形状の境界にも柔軟にフィット

非常にフレキシブルで屈曲性に優れたコード状のセンサーであるため、直線だけでなくコーナー部や段差のある塀、複雑な形状のフェンスにも容易に沿わせて設置することができます。赤外線センサーのような直線的な光軸調整が不要です。

屋外設置に耐える高い防水性と耐候性

保護層にビニール樹脂、絶縁層にシリコン導電ゴム、さらにテトロン編糸を組み合わせた堅牢な多層構造を採用しています。-20℃から+60℃までの広い動作温度範囲に対応し、雨天時や直射日光下でも安定した性能を維持します。

セキュリティを支える断線検知機能

単なるスイッチとしての機能だけでなく、常にセンサーの状態を監視する断線検知機能を持っています。万が一、侵入者によってコードが切断された場合や、いたずらによる破損が生じた際にも、コントローラ側で異常を検知し警報を出力します。

設置環境を選ばない多彩な固定方法

専用のアルミ製またはSUS製の固定レール、あるいは丸型フェンス用の取付金具など、豊富なオプションパーツが用意されています。コンクリートブロック、万代塀、ネットフェンスなど、現場の状況に合わせた最適な施工が可能です。

1m単位でのオーダーが可能な拡張性

本製品は30m仕様ですが、シリーズ全体として5mから最長150mまで、1m単位での製作に対応しています。警戒エリアの長さに合わせた無駄のないシステム設計が可能で、大規模な敷地警備にも適しています。

侵入者の「行動」を捉える検知ロジック

不法侵入者が塀やフェンスに対して行う「踏む」「乗る」「ぶら下がる」といった具体的な侵入行動に伴う圧力を物理的に感知します。環境ノイズに左右されにくく、実害につながる接近・接触をダイレクトに捉えます。

確実なシステム運用を実現するコントローラ連携

別売のコントローラ「FKS-C1」と組み合わせることで、侵入表示（赤LED点滅）や断線表示（黄LED点滅）などのステータスを視認できるようになります。12〜24Vの電源で動作し、無電圧接点出力を通じて既存のセキュリティシステムへ統合可能です。

    選定時に評価したい強み
    高い検知信頼性： 13.5kgの荷重で確実に反応し、小動物等による誤報を抑制。
死角ゼロの警戒： 障害物があってもコードを這わせることで連続した警戒が可能。
容易な施工： 専門的な光軸調整が不要で、電気工事業者による設置がスムーズ。
長寿命設計： 導電ゴムと金属導体を組み合わせた劣化に強い内部構造。

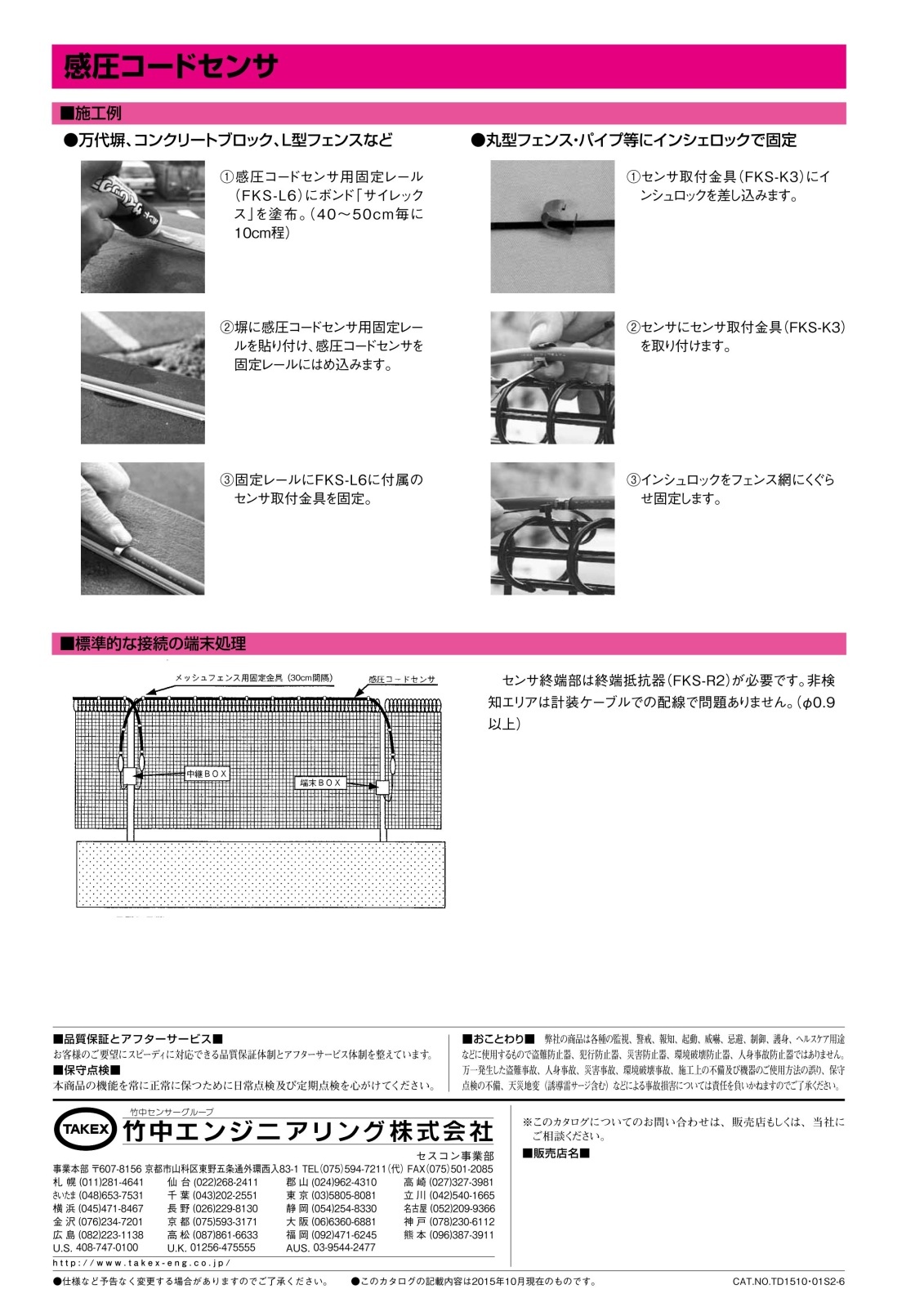

施工・設置ガイド

感圧コードセンサーの性能を最大限に発揮させるため、以下の条件で施工を行ってください。

確認項目	この製品での考え方
固定間隔	センサーがたるまないよう、専用レールまたは金具を用いて確実に固定してください。
屈曲半径	フレキシブルですが、極端な鋭角折り曲げは内部断線の原因となるため避けてください。
終端処理	警戒エリアの末端には、必ず終端抵抗器（FKS-R2）または終端キットを設置してください。
非検知エリア	検知を必要としない箇所の配線は、センサーではなく計装ケーブル（φ0.9以上）を使用します。

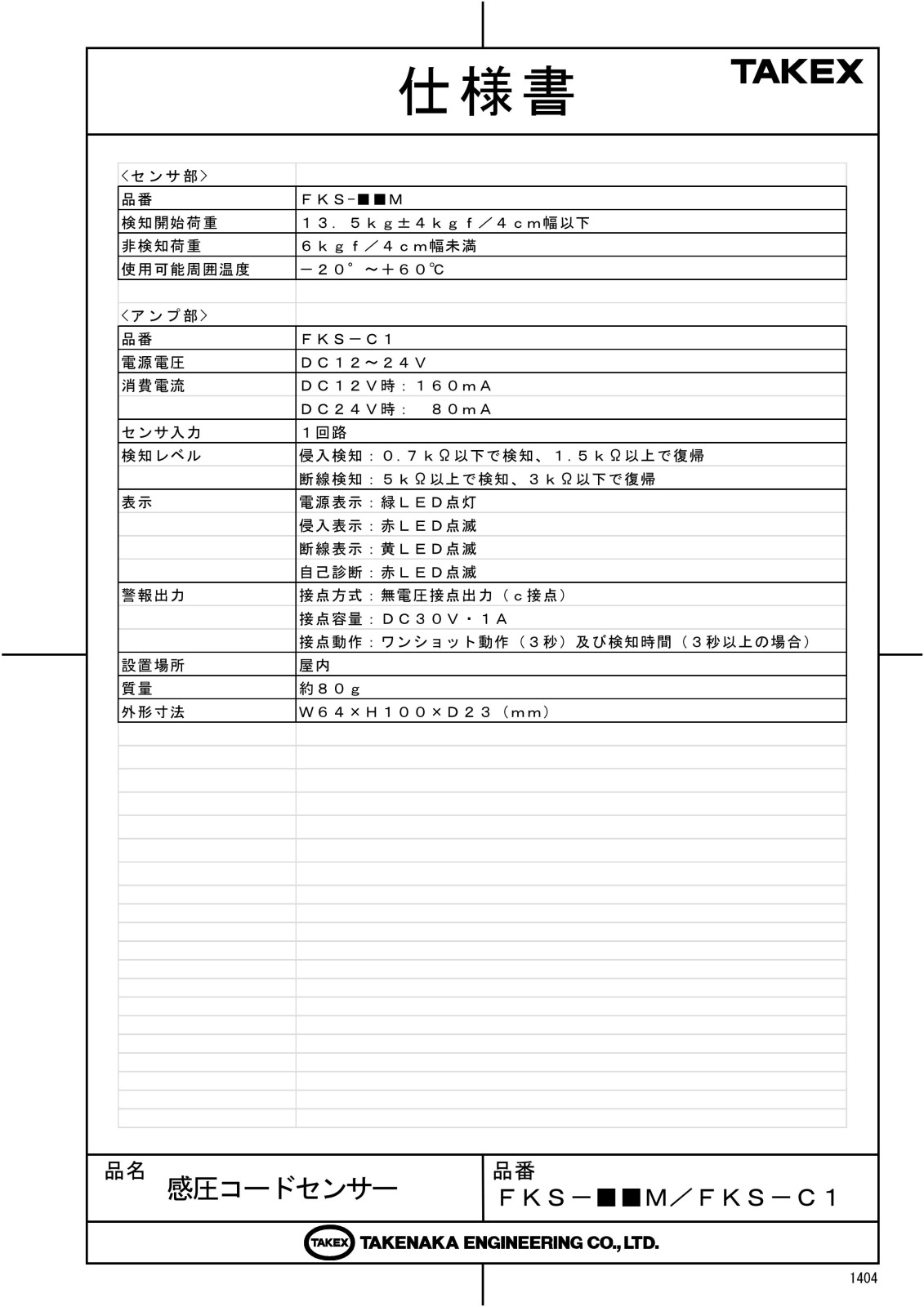

製品仕様

項目	内容
品番	FKS-30M（センサー部）
検知開始荷重	13.5kgf ± 4kgf / 4cm幅以下
非検知荷重	6kgf / 4cm幅未満
使用可能周囲温度	-20℃ 〜 +60℃

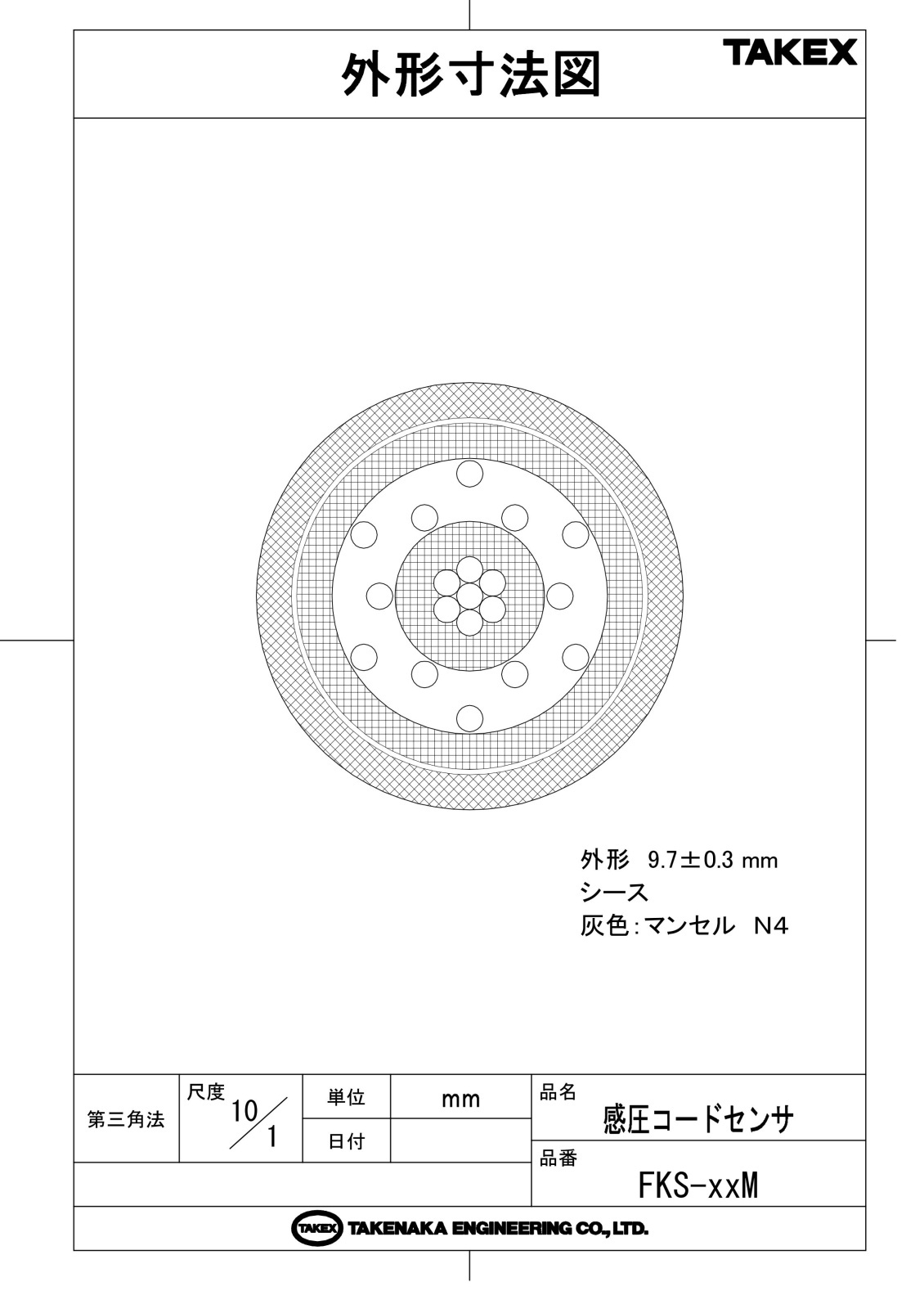

外径寸法	直径 9.7mm ± 0.3mm
構造	(1)保護層：ビニール樹脂 (2)導電層：錫メッキ導体 (3)絶縁層：シリコン導電ゴム (4)絶縁層：テトロン編糸
対応長	30m（※5m〜150mの範囲で1m単位の受注生産も可能）

FAQ

Q：センサー単体で使用することはできますか？ A：いいえ、別途専用コントローラ（FKS-C1）が必要です。センサーが発生させる抵抗値の変化をコントローラで解析し、警報信号を出力します。

Q：小動物や鳥が乗った場合でも警報が出ますか？ A：本製品の検知開始荷重は13.5kg（±4kg）に設定されています。これ以下の軽い荷重（6kg未満）では反応しない設計のため、小動物による誤報は抑えられています。

Q：雨や雪の影響はありますか？ A：防水性・耐候性に優れた素材を使用しているため、雨や雪による直接的な故障の心配はありませんが、極端な積雪で重みがかかり続けると検知状態になる場合があります。

Q：フェンスへの固定はどうすればよいですか？ A：専用の固定用金具（FKS-K3等）を使用し、インシュロック（耐候性）等でフェンス網に固定するのが標準的な施工方法です。

Q：センサーコードは現場で切断して長さを調整できますか？ A：原則として工場出荷時の長さで使用してください。受注生産品のため、設置箇所の長さを計測した上で最適な長さをご注文いただくことを推奨します。

Q：断線検知とはどのような機能ですか？ A：センサー末端に終端抵抗を接続することで、常に回路を監視します。コードが切られたり、コネクタが外れたりした際に抵抗値が無限大になることを検知し、異常を知らせます。

Q：経年劣化による感度の変化はありますか？ A：高品質なシリコン導電ゴムを使用しているため、急激な感度変化は起きにくい構造ですが、定期的な点検（テスト荷重による動作確認）を推奨しています。

Q：設置に資格は必要ですか？ A：電気工事の範囲に含まれるため、適切な知識を持つ施工技術者による設置を推奨します。

Q：どのような塀に設置できますか？ A：ネットフェンス、コンクリート塀、万代塀、L型フェンス、建物のパラペット部など、多岐にわたる場所に設置可能です。

Q：コントローラ1台で何メートルまで管理できますか？ A：コントローラ1CHにつき、最長で150mまでのセンサーを管理することが可能です。
