感圧コードセンサー センサー部 50M TAKEX 竹中エンジニアリング [FKS-50M]

感圧コードセンサー センサー部 50M TAKEX 竹中エンジニアリング [FKS-50M]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 外周警備センサー 感圧コードセンサー 50mモデル

FKS-50M 感圧コードセンサー センサー部 50M

塀やフェンスへの乗り越え・ぶら下がりなどの不法侵入行為を、コード全体の圧力変化で検知する外周警備用センサーです。どの方向からの荷重も確実に捉え、広範囲な境界監視を効率的に実現します。

  • 型番： FKS-50M
  • 方式： 圧力感応型スイッチセンサー（コード状）
  • 主な用途： フェンス、塀、コンクリートブロック等の乗り越え監視
  • センサー長： 50m（1ch最長150mまで対応可能）
  • 特徴的な機能： 断線検知機能搭載、全方向検知、高屈曲性

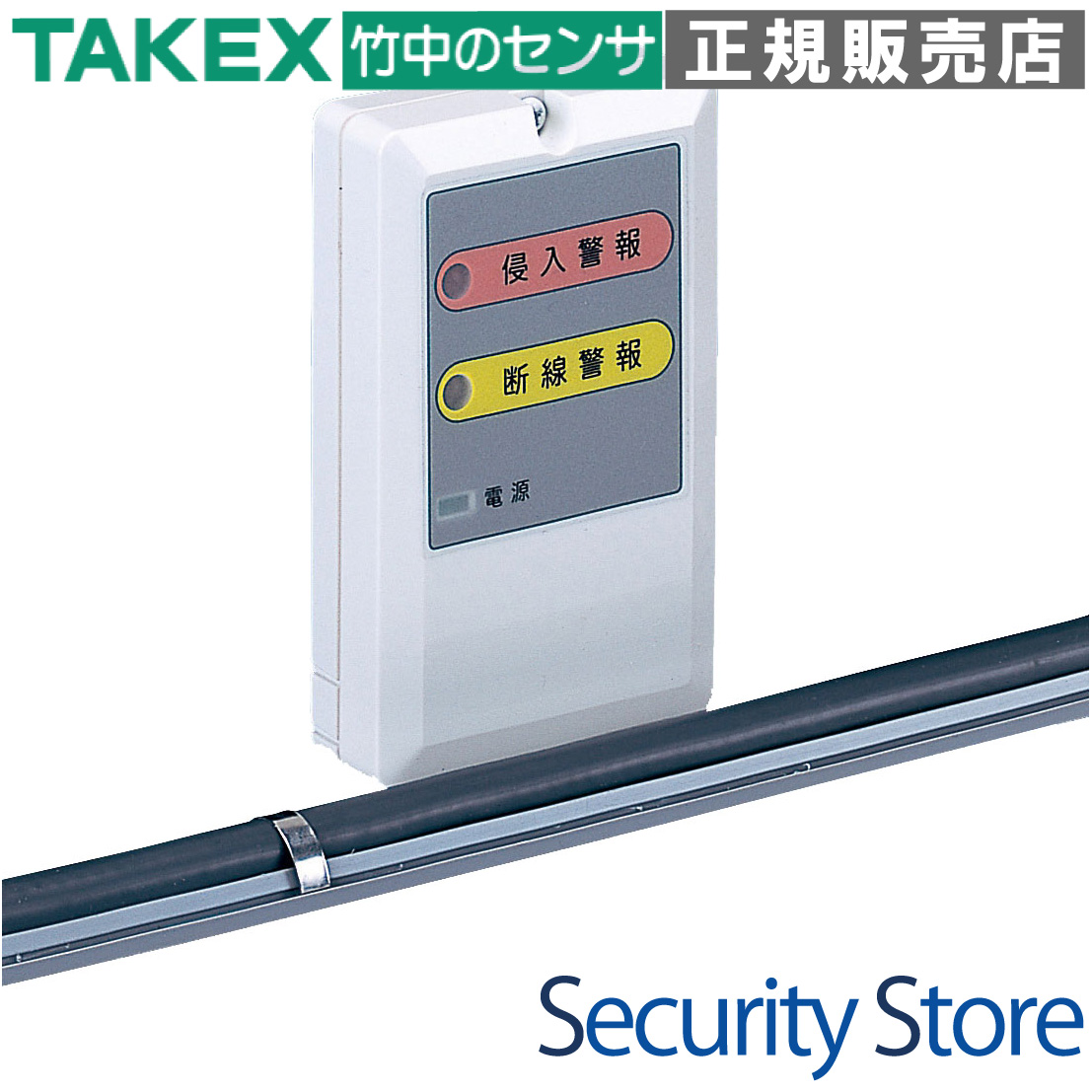

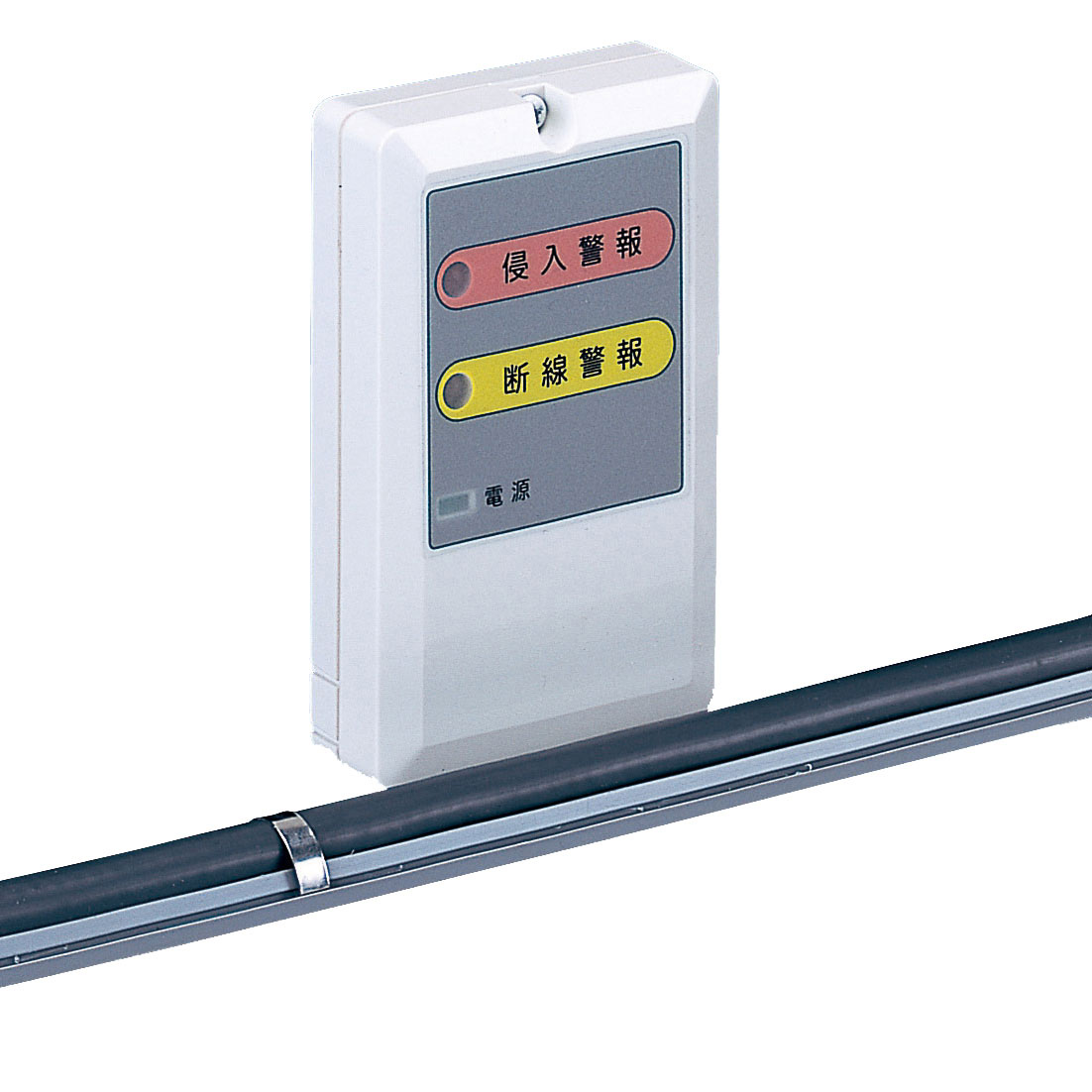

感圧コードセンサー FKS-50M

資料ダウンロード

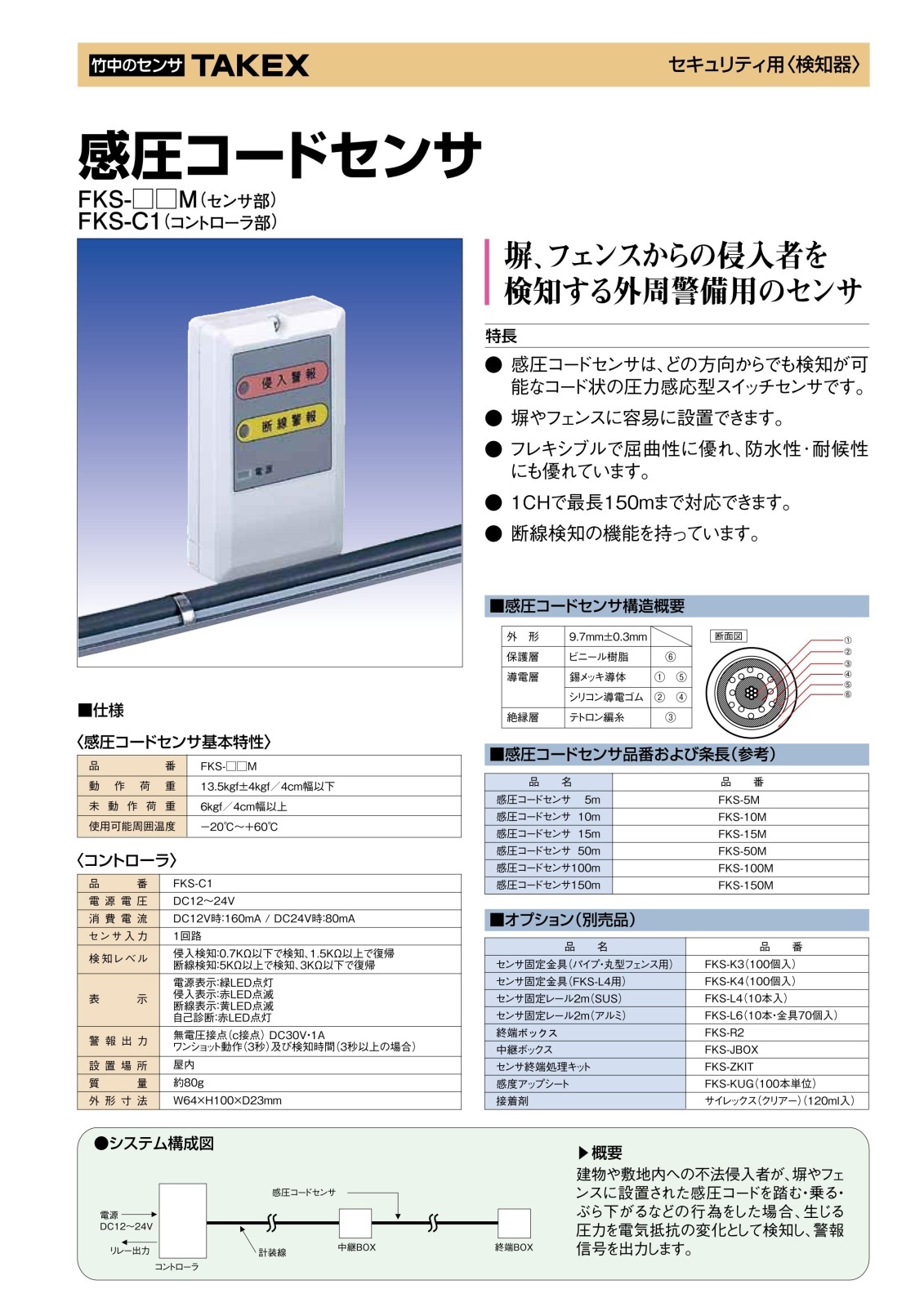

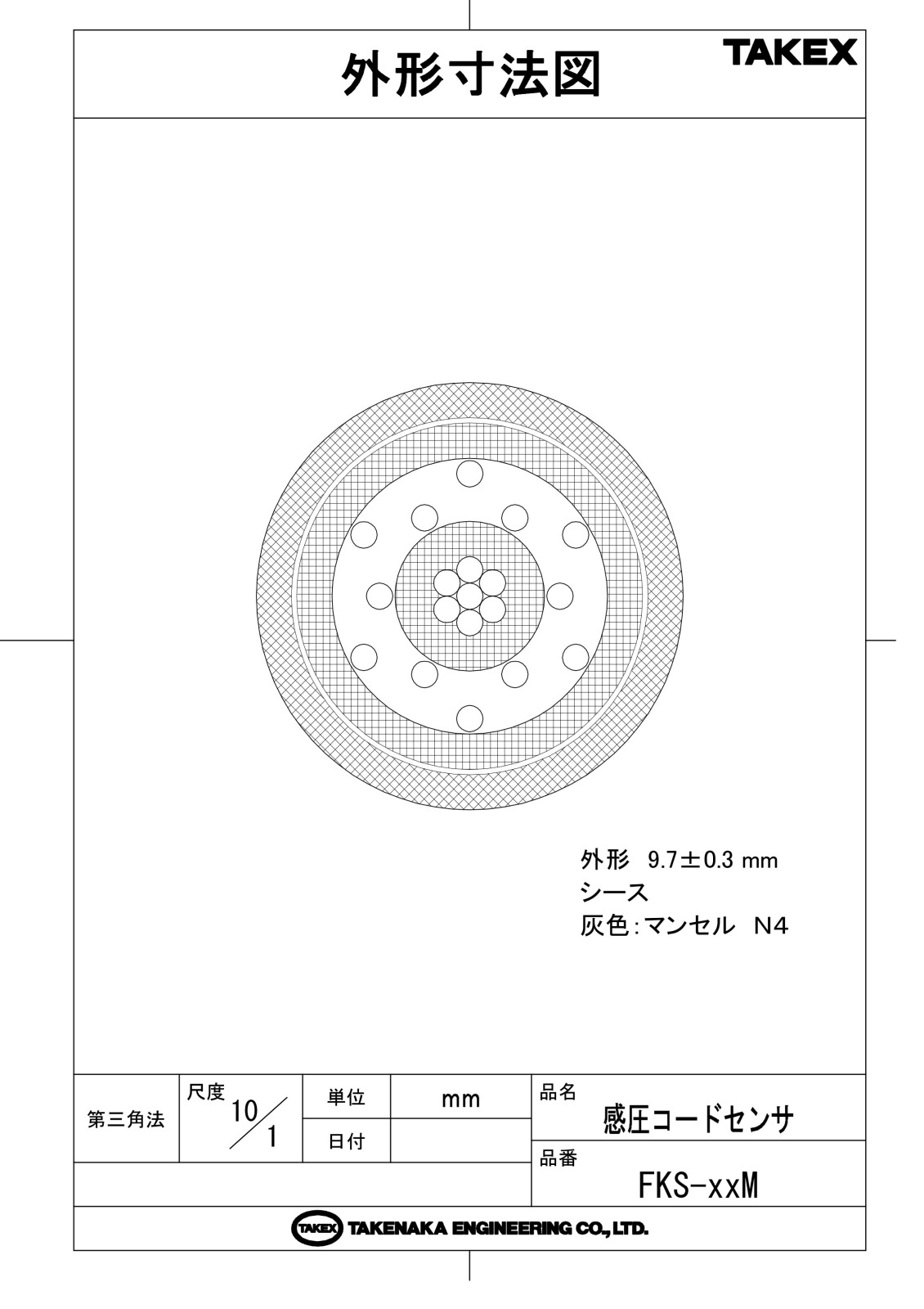

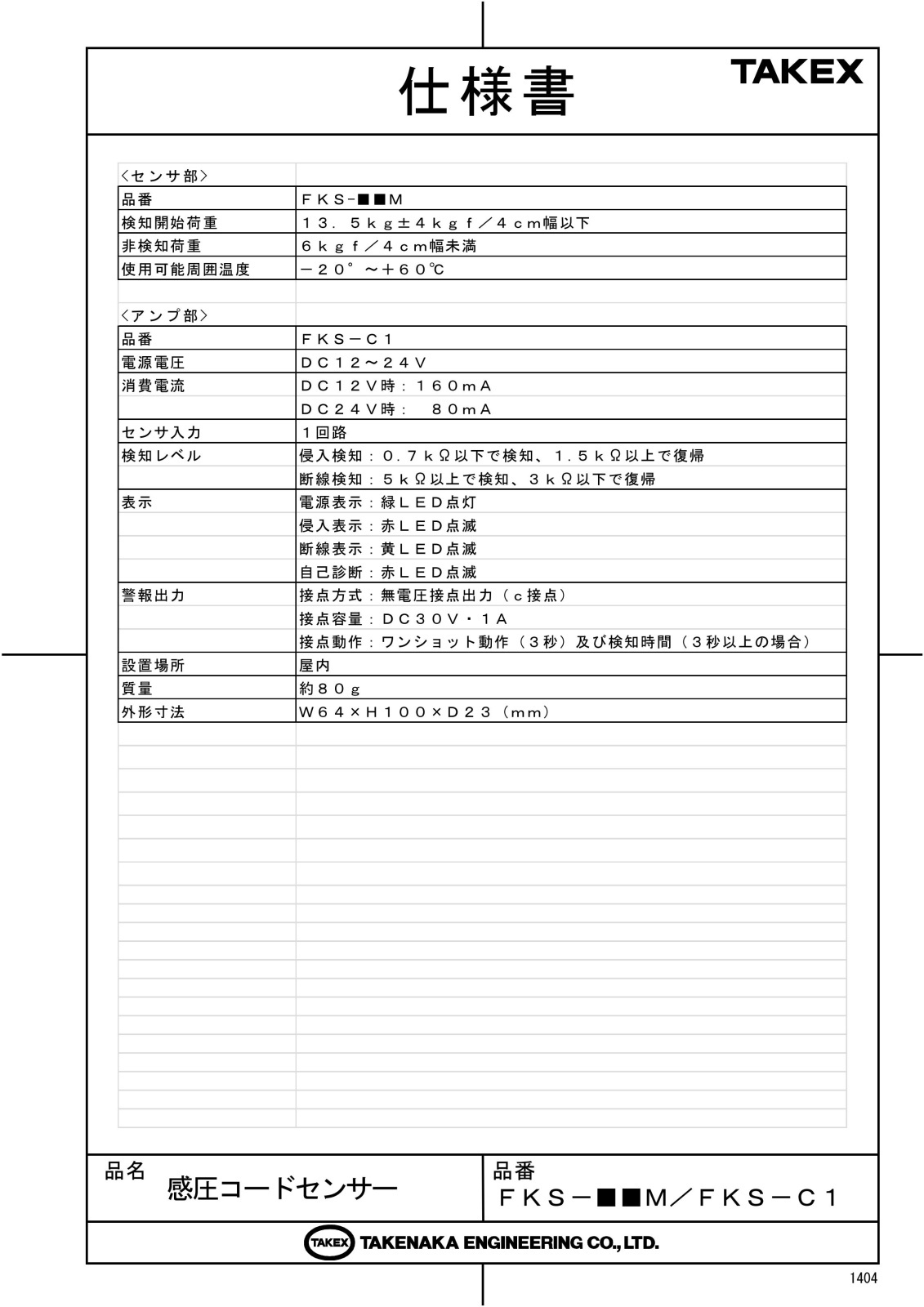

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場のフェンス・塀の乗り越え検知
  • 重要施設の敷地境界の監視
  • コンクリートブロック塀への設置
  • 既存の丸型フェンスへの後付け設置

導入前に確認したいポイント

  • 別途コントローラ（FKS-C1）が必要です
  • 設置場所（フェンス等）の強度の確認
  • 接続には別途計装線や中継ボックスが必要です
  • センサー終端には終端ユニットが必要です

特長

全方向からの荷重を確実に検知

感圧コードセンサーは、コード状の圧力感応型スイッチ構造を採用しており、どの方向から荷重がかかっても検知が可能です。塀やフェンスの上部に設置することで、侵入者が足をかけたり、手をかけたりする際の圧力を電気抵抗の変化として捉え、確実に警報を出力します。

優れた柔軟性と屈曲性による高い施工性

非常にフレキシブルな素材で構成されているため、塀の角や曲面、複雑な形状のフェンスにも容易に沿わせて設置することができます。標準的な直線設置だけでなく、現場の状況に合わせた自由度の高いレイアウトが可能です。

屋外環境に耐えうる高耐久設計

防水性と耐候性に優れており、厳しい屋外環境下での長期運用が可能です。保護層にはビニール樹脂、導電層には錫メッキ導体とシリコン導電ゴムを組み合わせた堅牢な6層構造を採用し、安定したパフォーマンスを維持します。

システムの信頼性を高める断線検知機能

センサーコードの断線を監視する機能を備えています。万が一、意図的な切断や事故による断線が発生した場合でも、即座に異常を検知してコントローラへ通知するため、防犯システムの無効化を防ぎます。

多様なフェンス構造に対応する設置バリエーション

万代塀やコンクリートブロック塀には専用の固定レール（FKS-L6等）を、丸型フェンスやパイプにはインシュロックと固定金具（FKS-K3）を組み合わせることで、多種多様な境界設備へスマートに実装可能です。

最大150mまでの広範囲カバー（本品は50m）

1チャンネルのコントローラで最長150mまでの監視に対応可能です。本製品（FKS-50M）は50m長ですが、現場の規模に合わせて5mから150mまで1m単位でのオーダーも可能であり、大規模な敷地境界でも効率的に構築できます。

実績に基づく多層的な構造デザイン

ビニール樹脂の保護層、錫メッキ導体の導電層、シリコン導電ゴムの絶縁層、そしてテトロン編糸による補強と、物理的な耐久性と電気的な安定性を両立させた特殊な断面構造により、信頼性の高い検知ロジックを実現しています。

選定時に評価したい強み

  • 死角のない全方位検知： コードのどの面に触れても圧力を検知するため、設置ミスによる失報が極めて少ない設計です。
  • 施工時間の短縮： 固定レールや専用金具により、大規模な工事を必要とせず迅速に導入可能です。
  • 高い環境適応力： -20℃から+60℃までの広範な動作温度に対応し、寒冷地から酷暑地域までカバーします。
  • 確実な自己診断： 断線検知により、センサーが正常に機能しているかを常に監視できる安心感があります。

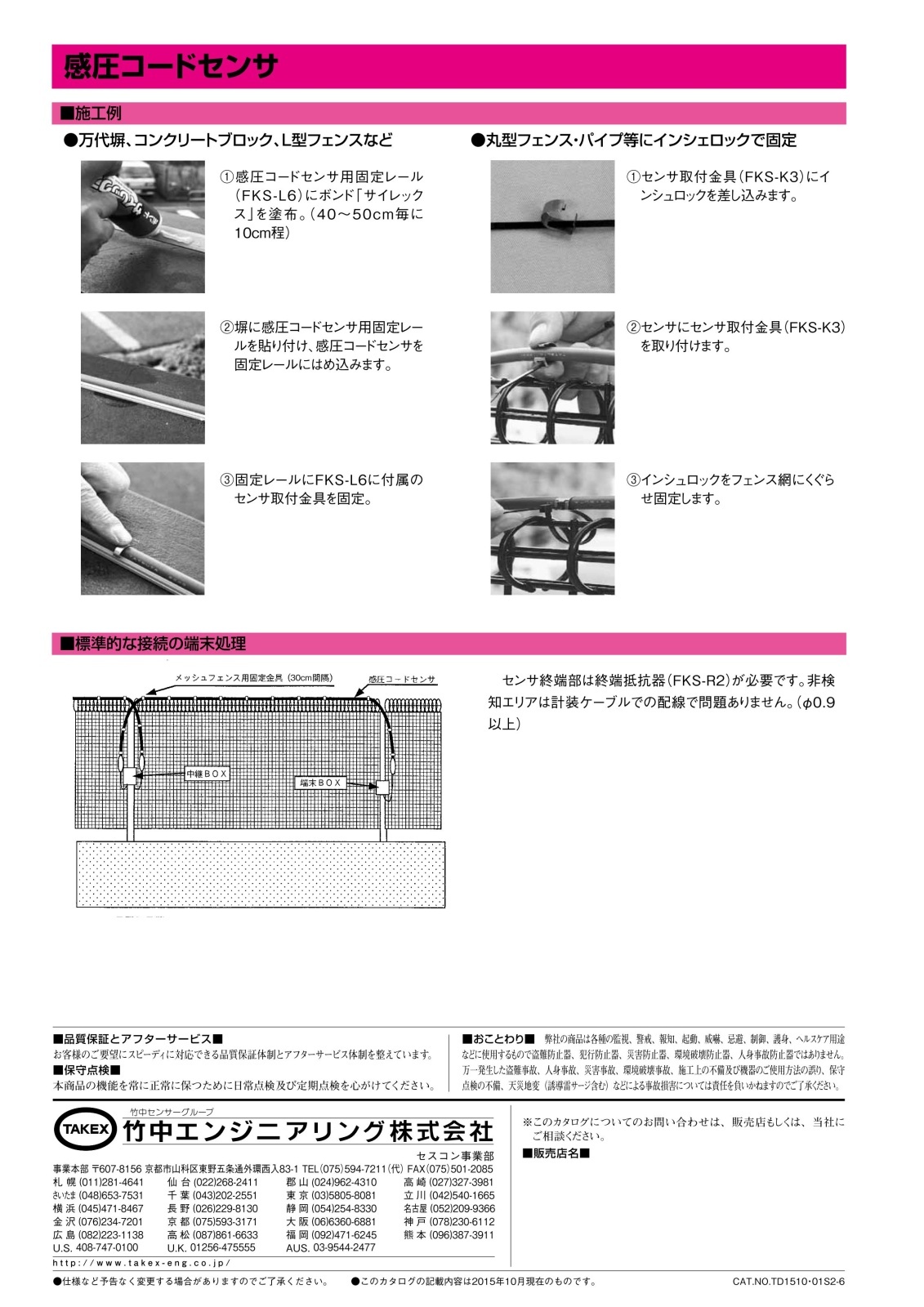

施工・設置ガイド

設置環境やフェンスのタイプに合わせて、最適な固定方法を選択してください。

設置対象 推奨される固定方法
コンクリート塀・万代塀 センサー固定レール（FKS-L6/L4）を接着剤「サイレックス」等で貼り付け、センサーをはめ込みます。
丸型フェンス・パイプ センサー固定金具（FKS-K3）を使用し、インシュロックでフェンス網やパイプに直接固定します。
角型フェンス・網目状 網目のピッチに合わせて固定金具を配置し、たるみがないよう均等なテンションで設置します。

製品仕様

項目 内容
品番 FKS-50M
製品名 感圧コードセンサー センサー部 50M
検知開始荷重 13.5kg±4kgf / 4cm幅以下
非検知荷重 6kgf / 4cm幅未満
使用可能周囲温度 -20℃〜+60℃
構造（断面） 保護層：ビニール樹脂
導電層：錫メッキ導体
絶縁層：シリコン導電ゴム
補強：テトロン編糸
外径寸法 φ9.7mm ± 0.3mm
対応長 50m（5m〜150mまで1m単位での製作も可能）
備考 受注生産品。使用には別売のコントローラ（FKS-C1）が必要です。

FAQ

Q：このセンサー単体で警報を出せますか？ A：いいえ、本製品はセンサー部のみとなります。警報信号の出力や動作の制御には、別売の専用コントローラ「FKS-C1」が必要です。
Q：雨が降っても誤報は起きませんか？ A：感圧コードセンサーは物理的な荷重を検知するため、雨粒の重さ程度では動作しません。風によるフェンスの振動についても、設定により適切に調整可能です。
Q：センサーを現場で切断して長さを調節できますか？ A：本製品は工場出荷時に指定の長さで製作される受注生産品です。端末処理が特殊なため、現場での切断・加工は推奨されません。正確な実測に基づいた長さで発注してください。
Q：フェンスにぶら下がった場合でも検知しますか？ A：はい、検知荷重（13.5kg±4kgf）以上の重さがコードにかかれば、ぶら下がり行為も確実に検知します。
Q：センサーが切断された時に警報を出すことはできますか？ A：はい、断線検知機能を備えています。コントローラと組み合わせて運用することで、断線時に異常信号を出力することが可能です。
Q：どのようなフェンスでも設置できますか？ A：主要なフェンス、万代塀、コンクリートブロック、L型フェンスなどに対応可能です。設置対象に合わせた固定金具やレールを選択してください。
Q：メンテナンスは必要ですか？ A：機能を正常に保つため、定期的な日常点検（コードの損傷確認や動作試験）を推奨しています。
Q：納期はどのくらいかかりますか？ A：本製品は受注生産品となります。具体的な納期については、最寄りの弊社営業所または販売店までお問い合わせください。
Q：センサーの最大延長距離は？ A：1つのコントローラにつき、最長150mまで対応可能です。
Q：雪が積もった場合はどうなりますか？ A：積雪荷重が検知閾値を超えると検知する場合があります。積雪地域での設置については、設置場所の傾斜や軒下などの環境を考慮する必要があります。
