TAKEX（竹中エンジニアリング）外周警備センサー感圧コードセンサー屋外設置対応

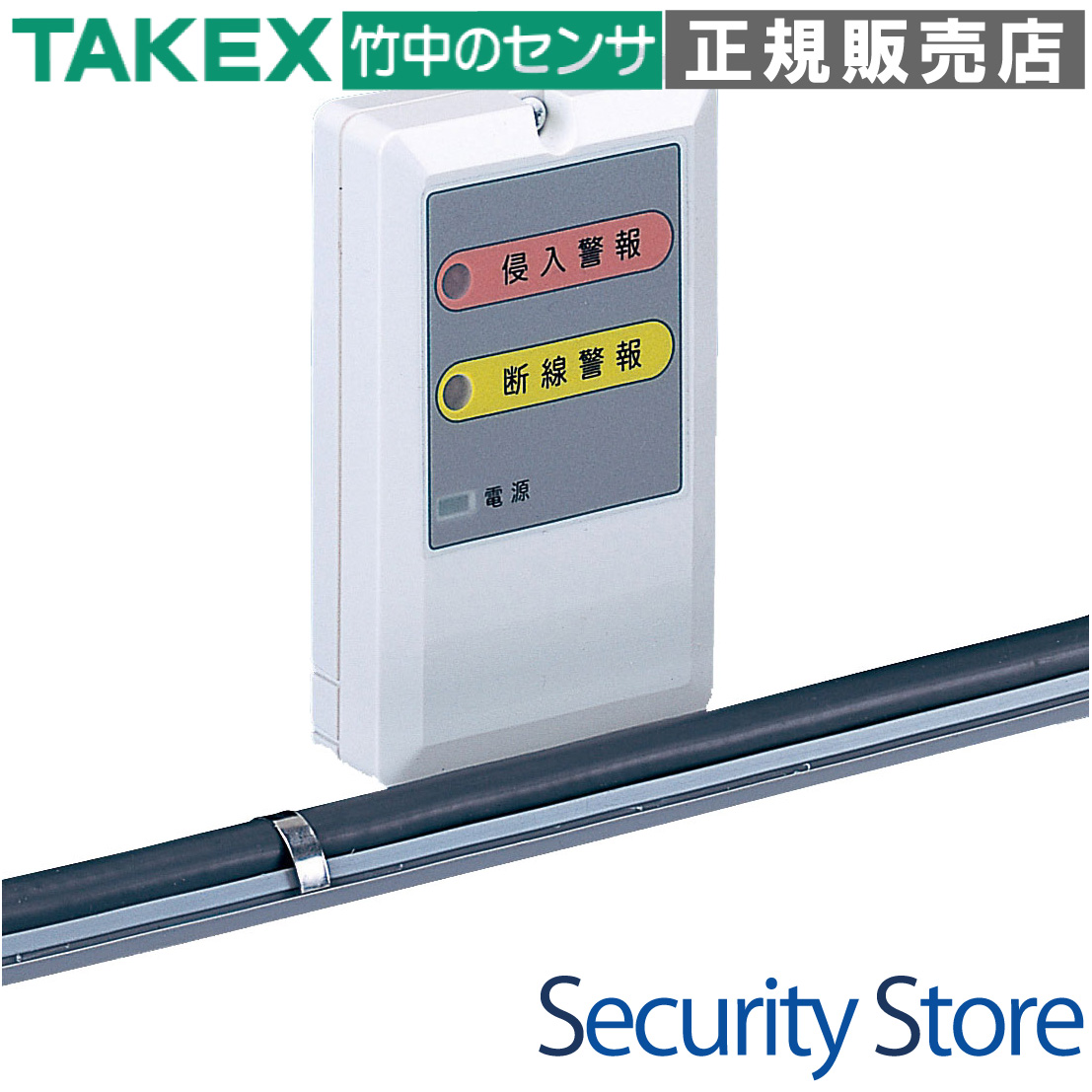

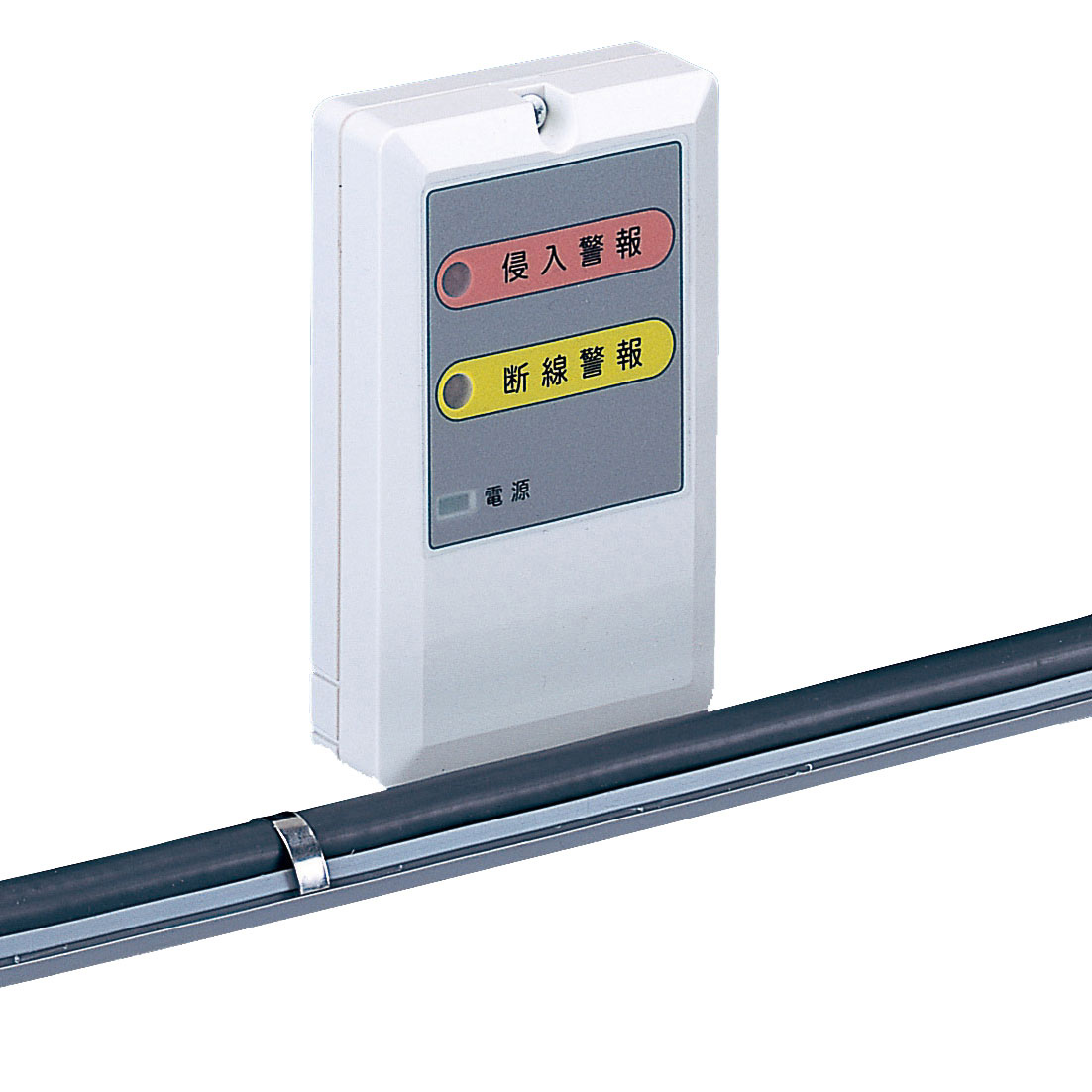

FKS-15M 感圧コードセンサーセンサー部 15M

塀やフェンスへの忍び込み、乗り越えを確実に検知する、コード状の圧力感応型スイッチセンサーです。

不審者がフェンスを乗り越える際の荷重（踏む・乗る・ぶら下がる）を電気抵抗の変化として捉え、警報を出力します。フレキシブルな構造により、直線だけでなく複雑な形状の塀にも柔軟に敷設可能です。

型番： FKS-15M
製品名： 感圧コードセンサーセンサー部 15M
検知方式： 圧力感応型（電気抵抗変化検知）
主な用途： 工場、倉庫、重要施設、一般住宅の外周警戒
設置場所： 屋外（塀、フェンス、門扉など）
特記： 別途コントローラ（FKS-C1）が必要です

資料ダウンロード

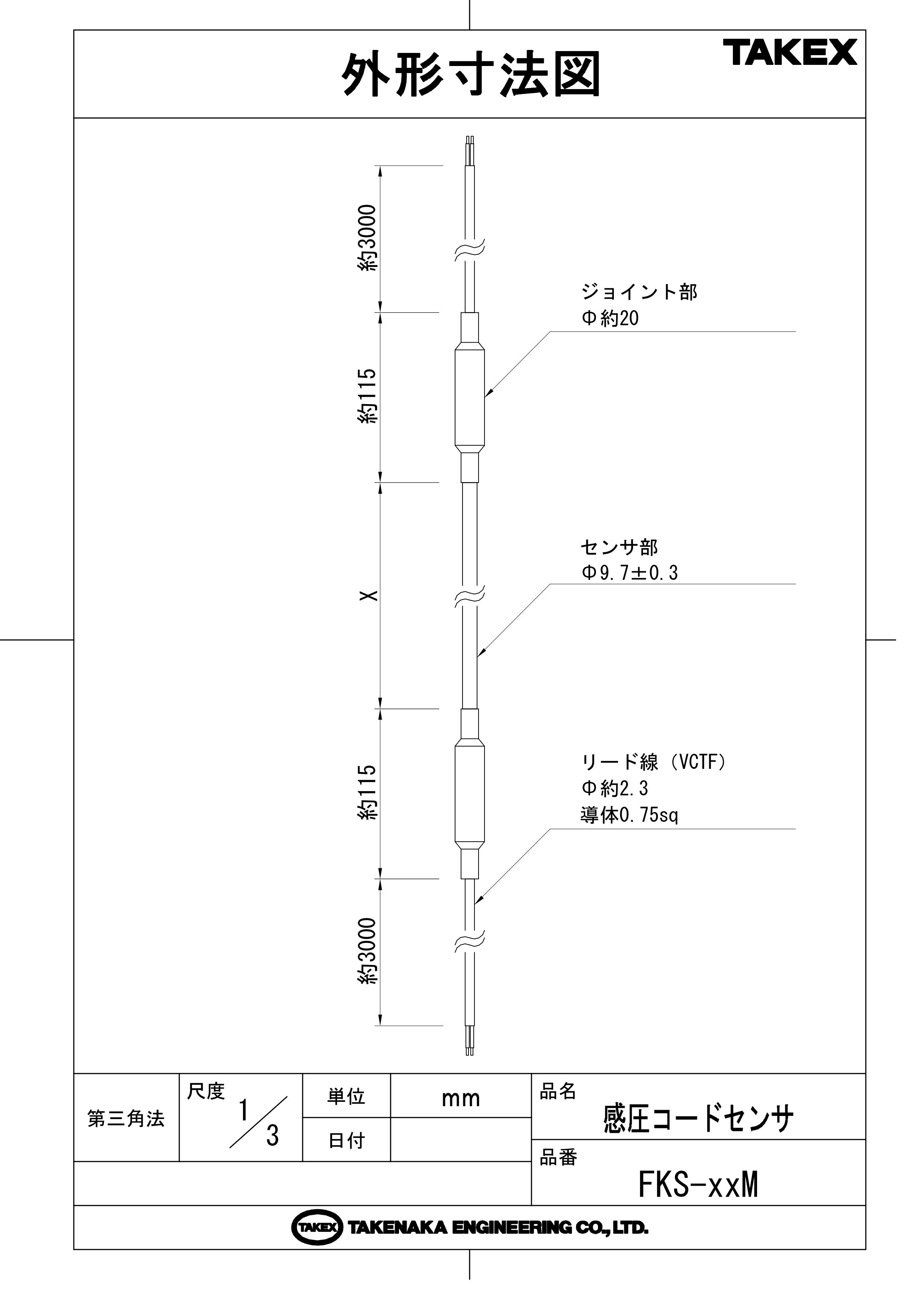

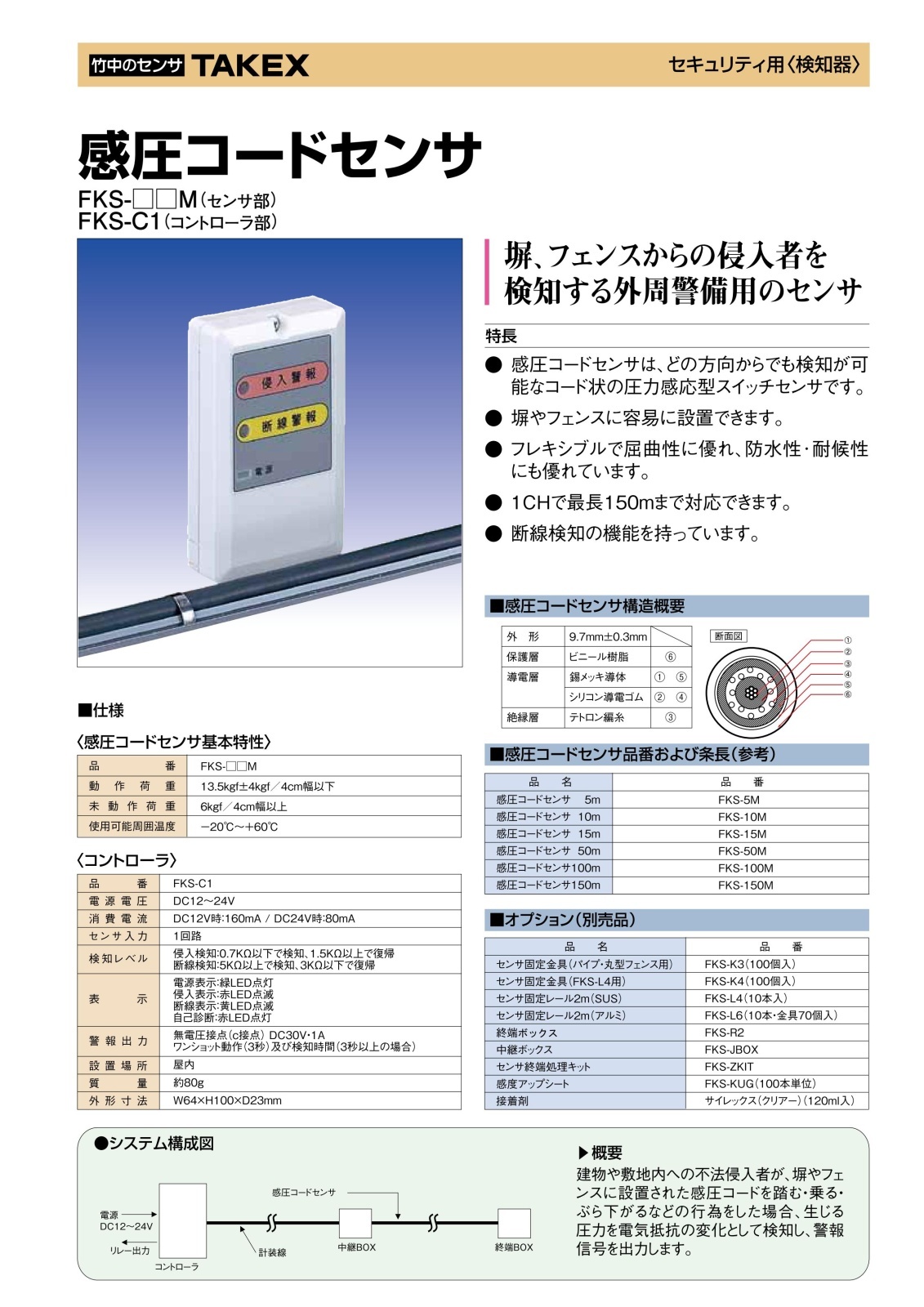

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周フェンスの乗り越え検知
太陽光発電所の防犯・侵入監視
重要施設の塀や門扉の警備強化
一般住宅のブロック塀からの侵入防止
赤外線センサーが設置困難な屈曲した境界線

導入前に確認したいポイント

本品は「センサー部（15M）」のみです。運用には「コントローラ（FKS-C1）」が必要です。
設置には専用の固定金具やレール（別売オプション）の併用を推奨します。
接続端には終端抵抗（FKS-R2）が必要です。
受注生産品のため、納期に余裕を持った発注が必要です。

特長

あらゆる角度からの圧力を検知

感圧コードセンサーは、360度どの方向から荷重がかかっても検知が可能なコード状の設計になっています。フェンスの上部に設置することで、侵入者が足をかけたり、手をかけて引っ張ったりする動作を逃さず捉えます。

優れた屈曲性と施工の柔軟性

フレキシブルなコード形状を採用しているため、曲げに強く、コーナーの多い塀や段差のあるフェンスにも容易に這わせることができます。複雑な敷地形状でも隙間のない警戒ラインを構築可能です。

過酷な屋外環境に耐える防水・耐候性

保護層にビニール樹脂、絶縁層にテトロン編糸を使用し、内部にはシリコン導電ゴムを配置した多層構造を採用。防水性・耐候性に優れており、長期間の屋外運用においても安定した性能を発揮します。

sabotageを防ぐ断線検知機能

センサーラインの断線を常に監視する機能を持っています。悪意のある切断や経年劣化による不具合を即座に検知し、警報を出力できるため、セキュリティシステムの信頼性を高く維持できます。

長距離警戒にも対応する拡張性

1チャンネルで最長150mまで対応可能です（本製品は15mモデル）。広大な敷地の外周警備においても、少ないコントローラ数で効率的にシステムを構築することができます。

確実な検知ロジック「圧力変化検知」

侵入者が踏む・乗る・ぶら下がるなどの行為をした際に生じる圧力を、導電層の接触による電気抵抗の変化として検知します。赤外線センサーのように光軸を合わせる必要がなく、物理的な接触をトリガーとするため誤報の抑制にも寄与します。

    選定時に評価したい強み
    施工性： 専用レールや金具により、既存のあらゆるフェンス・塀へ後付けが可能です。
信頼性： シンプルな物理検知構造のため、環境光や小動物による誤報の影響を受けにくい設計です。
カスタマイズ： 15m以外にも、5mから150mまで1m単位でのオーダーが可能です。
安全性： 導電ゴムと錫メッキ導体を用いた高耐久な内部構造により、長寿命化を実現しています。

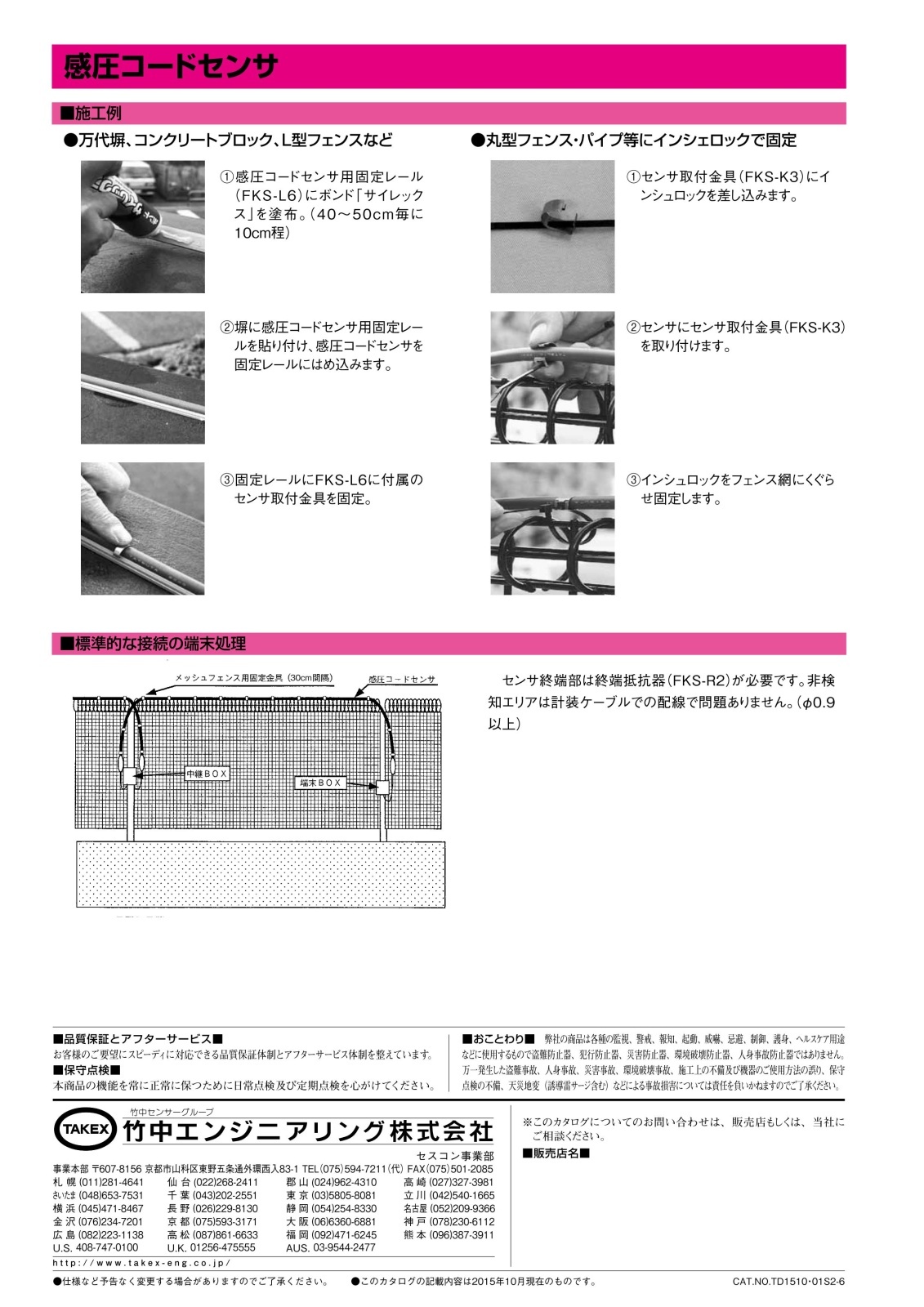

施工・設置ガイド

設置環境に合わせて、以下のオプション金具や工法を選択してください。

設置場所のタイプ	推奨される固定方法
万代塀・コンクリートブロック	専用固定レール（FKS-L6/L4）を接着剤「サイレックス」で貼り付け、センサーをはめ込みます。
丸型フェンス・パイプ	センサー取付金具（FKS-K3）とインシュロックを使用して、フェンス網や支柱に直接固定します。
複雑な屈曲部	中継ボックス（FKS-JBOX）を使用し、非検知エリアは計装ケーブルで配線することで、効率的な敷設が可能です。

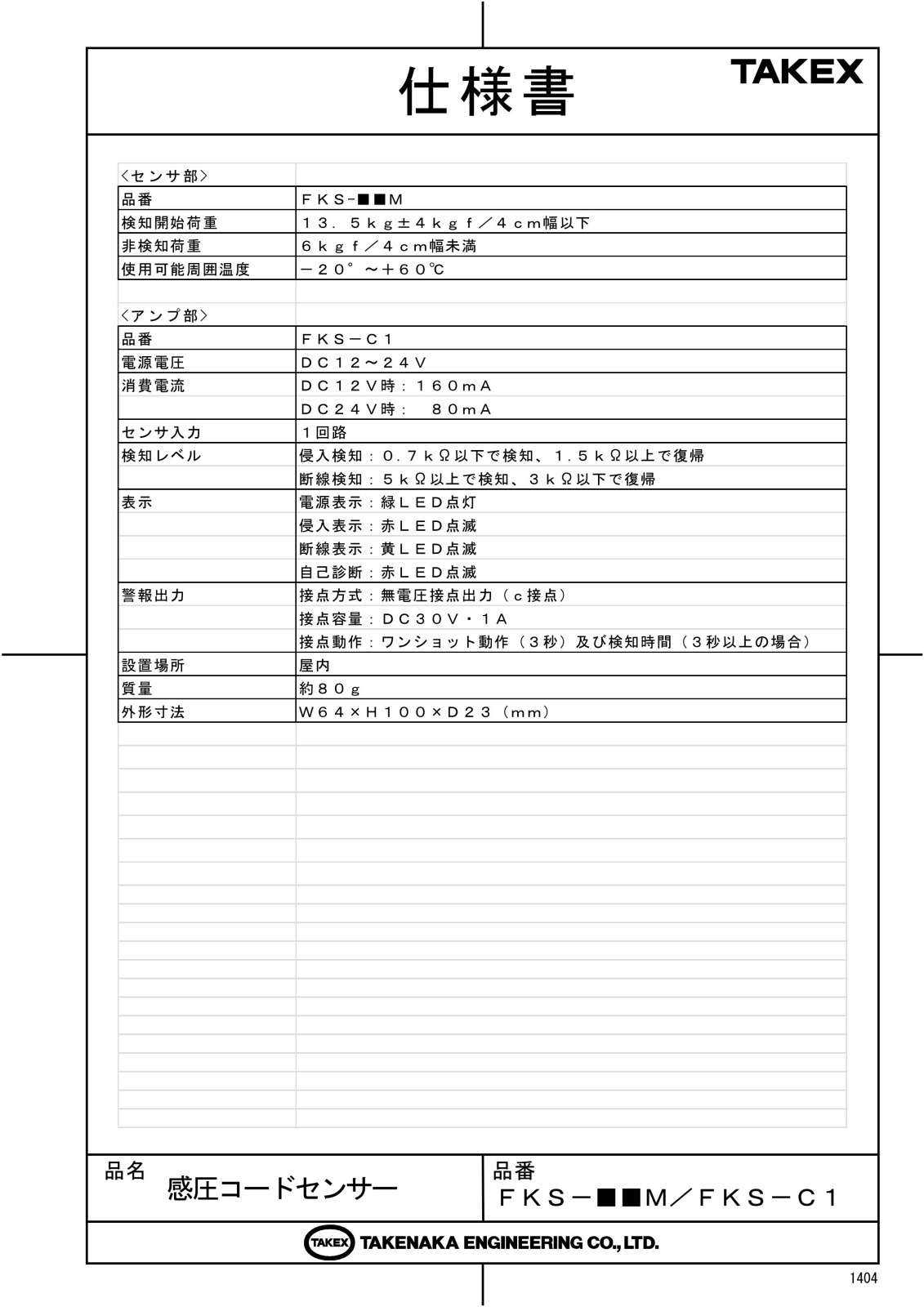

製品仕様

項目	内容
品番	FKS-15M
品名	感圧コードセンサー（センサー部）
コード長	15m（5m〜150mまで1m単位で製作可能）
検知開始荷重	13.5kgf ± 4kgf / 4cm幅以下
非検知荷重	6kgf / 4cm幅未満
使用可能周囲温度	-20℃ 〜 +60℃

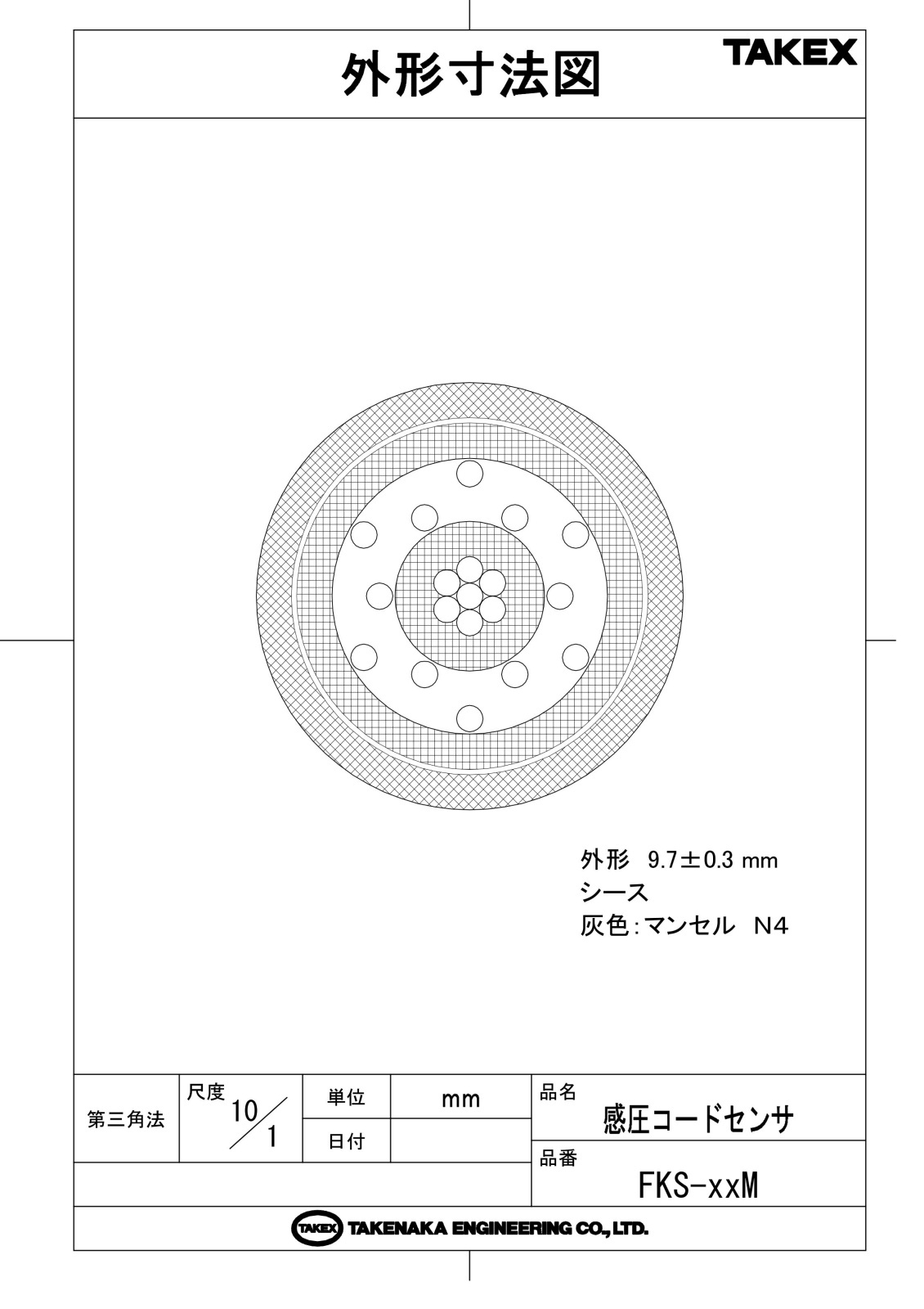

構造	(1)保護層：ビニール樹脂 (2)導電層：錫メッキ導体 (3)絶縁層：シリコン導電ゴム (4)絶縁層：テトロン編糸
外径	9.7mm ± 0.3mm
備考	受注生産品、断線検知機能対応

FAQ

Q：このセンサーだけで警報を鳴らすことができますか？ A：いいえ、本製品はセンサー部のみです。電気抵抗の変化を判定し警報出力を行うための専用コントローラ（FKS-C1）が別途必要です。

Q：15mより長いもの、または短いものはありますか？ A：はい、5mから150mまで1m単位で製作可能です。用途に合わせて最適な長さをご指定いただけます。

Q：雨や雪による誤報は発生しませんか？ A：物理的な圧力を検知する仕組みのため、雨や雪、光の反射などによる影響を受けにくく、屋外でも安定して使用できます。

Q：現場でコードをカットして長さを調節できますか？ A：いいえ、工場出荷時に指定の長さで製作し、端末処理を行う必要があるため、現場でのカットはできません。

Q：どのような動作を検知しますか？ A：侵入者が塀の上に乗る、足をかける、フェンスを掴んでぶら下がるなどの際にセンサーにかかる荷重を検知します。

Q：設置に必要な金具は付属していますか？ A：いいえ、金具類は設置場所（フェンス、塀、パイプ等）に合わせて別売のオプションから選択していただく形式です。

Q：センサーが切断された場合はわかりますか？ A：はい、断線検知機能を持っており、コントローラ側で異常として検知し警報を出力することが可能です。

Q：フェンス全体をカバーするにはどのように設置しますか？ A：通常、フェンスの最上部に沿って設置します。乗り越えようとする際に必ず手が触れたり荷重がかかる位置に敷設するのが効果的です。

Q：耐用年数はどのくらいですか？ A：設置環境によりますが、耐候性に優れた樹脂と導電ゴムを使用しているため、一般的な屋外防犯機器と同等の長期運用が可能です。

Q：小動物が乗っても反応してしまいますか？ A：検知開始荷重が約13.5kg以上に設定されているため、鳥や小さな猫などが乗った程度では動作しない設計になっています（非検知荷重 6kgf以下）。
