感圧コードセンサー センサー部 100M TAKEX 竹中エンジニアリング [FKS-100M]

感圧コードセンサー センサー部 100M TAKEX 竹中エンジニアリング [FKS-100M]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 外周警備センサー 感圧コードセンサー 屋外設置対応

FKS-100M 感圧コードセンサー センサー部 100M

塀やフェンスへの「踏む・乗る・ぶら下がる」といった侵入行為を、コード全体の圧力変化で確実に捉える外周警備用センサーです。どの方向からの圧力も検知可能な360度感応設計により、死角のない高度なセキュリティ環境を構築します。

  • 型番： FKS-100M
  • 製品名： 感圧コードセンサー センサー部 100M
  • 検知方式： 圧力感応型スイッチセンサ（コード状）
  • 主な用途： 外周フェンス、塀、コンクリートブロック等の侵入検知
  • 設置環境： 屋外（防水性・耐候性仕様）
  • 特記仕様： 100M条長、断線検知機能搭載

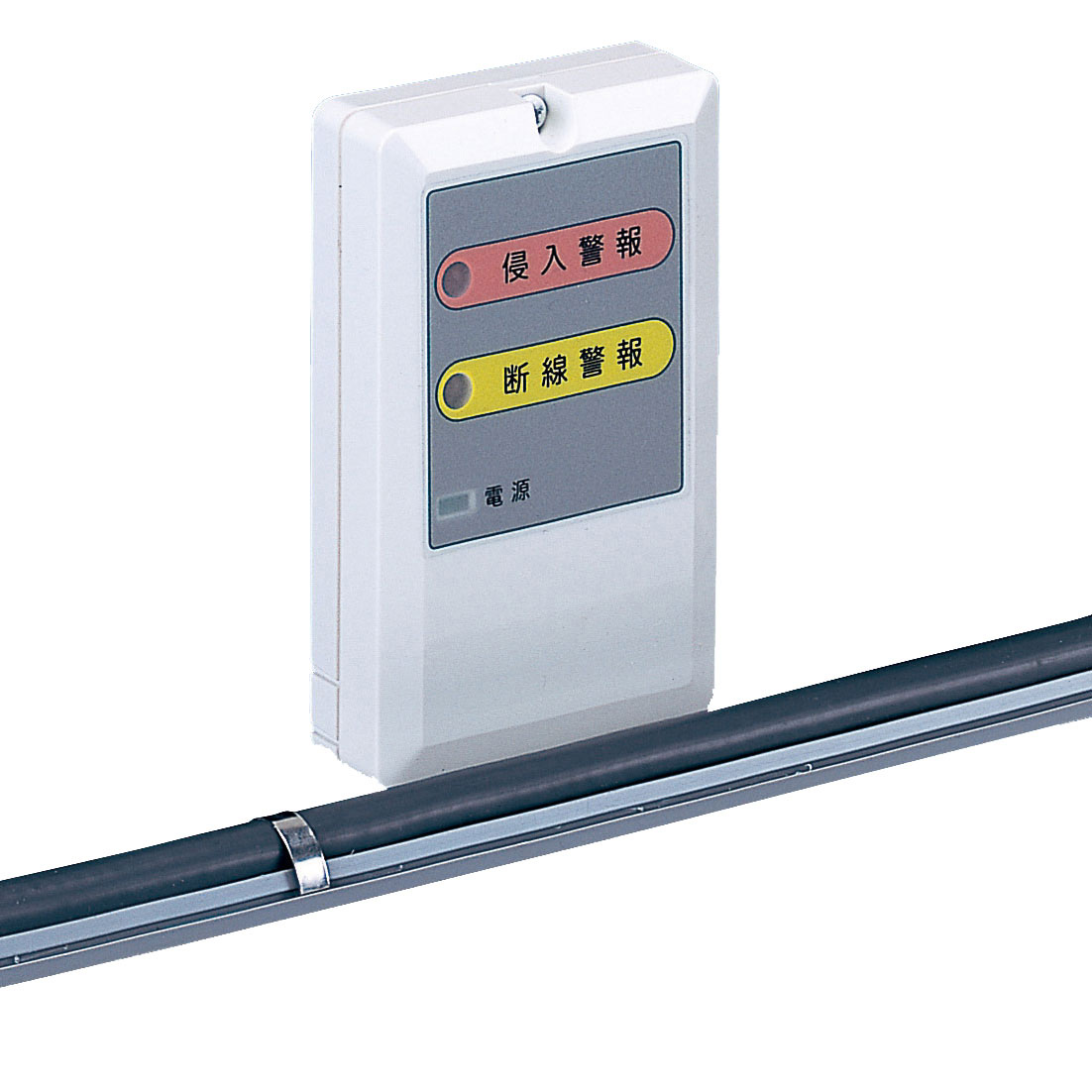

FKS-100M 感圧コードセンサーの製品画像

資料ダウンロード

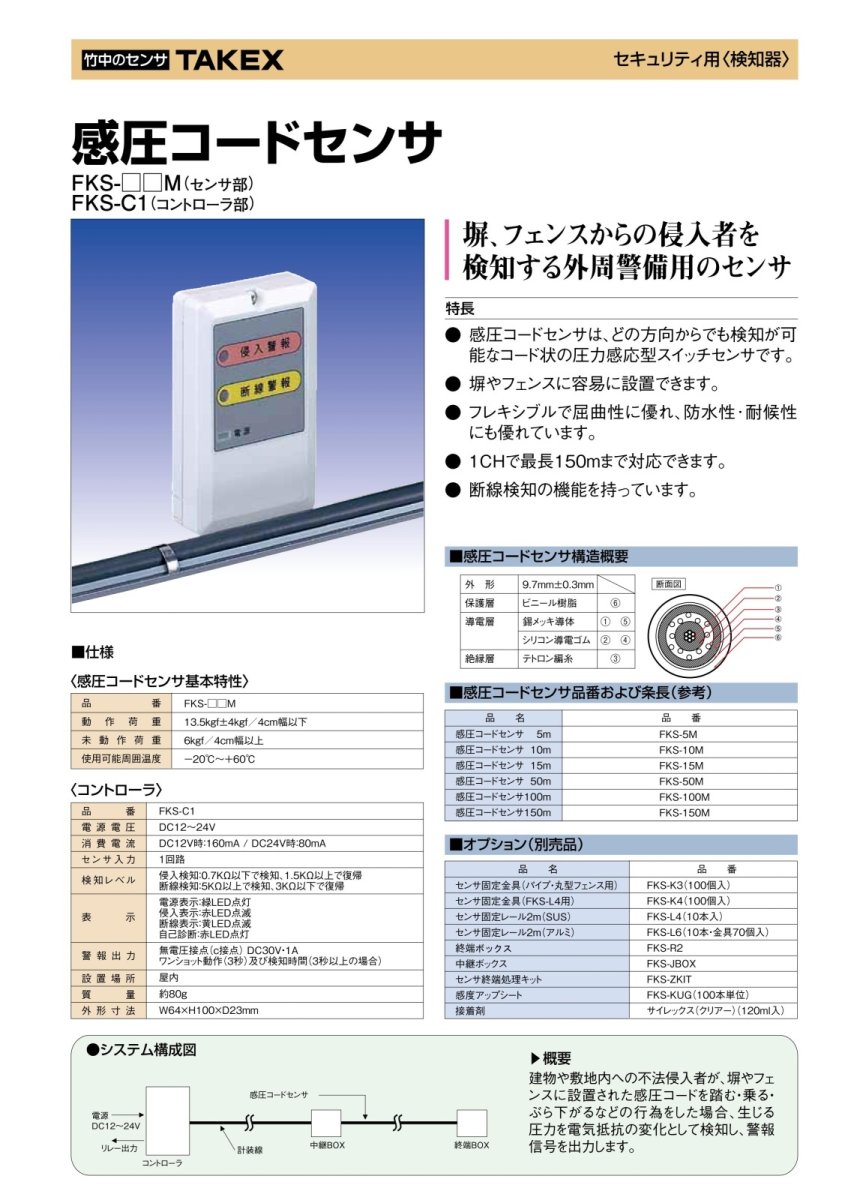

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 重要施設の敷地境界（外周フェンス）
  • コンクリート塀・万代塀の乗り越え監視
  • 資材置き場や駐車場の境界監視
  • 既存のフェンスを活用した防犯強化

導入前に確認したいポイント

  • 別途専用コントローラ（FKS-C1等）が必要です
  • 設置には固定レールや金具等のオプションが推奨されます
  • センサー終端には終端抵抗器が必要です
  • 5m〜150mの範囲で1m単位の特注も可能です

特長

全方向からの圧力を逃さない360度検知構造

感圧コードセンサは、どの方向から荷重がかかっても検知が可能なコード状の圧力感応型スイッチ構造を採用しています。特定の角度からでないと反応しないといった死角を排除し、侵入者のさまざまなアプローチに対応します。

複雑な形状のフェンスにも馴染む高い柔軟性

フレキシブルで屈曲性に優れているため、直線部分だけでなくコーナー部や起伏のある塀、丸型フェンス、パイプ状の構造物にも容易に設置が可能です。現場の形状に合わせた自由度の高いレイアウトを実現します。

過酷な屋外環境に耐える防水・耐候設計

外部保護層にビニール樹脂、内部にシリコン導電ゴム等を採用した4層構造により、優れた防水性と耐候性を備えています。-20℃から+60℃までの幅広い温度範囲で動作し、長期にわたり安定した性能を維持します。

セキュリティを支える断線検知機能

単なるスイッチとしての機能だけでなく、配線路の断線を監視する機能を備えています。万が一、不審者によってコードが切断された場合でも、コントローラ側で異常を検知し警報を出力できるため、システムの無力化を防ぎます。

現場にジャストフィットするメートル指定対応

標準的な長さのラインアップに加え、5mから150mまで1m単位での製作に対応しています。現場の距離にぴったりの長さで発注できるため、余分なコードの処理や継ぎ足しの手間を減らし、スマートな施工が可能です。

信頼の多層構造による確実な動作

中心の錫メッキ導体、テトロン編糸、絶縁層、シリコン導電ゴムの導電層、そして外側の保護層という多重構造により、耐久性と検知精度の両立を図っています。踏む・乗る・ぶら下がるなどの圧力を電気抵抗の変化として的確に捉えます。

選定時に評価したい強み

  • 全方位検知： コード全体がセンサーのため、取り付け角度を気にせず設置可能
  • 高耐久性： シリコン導電ゴム等の採用により、屋外での長期使用に耐える構造
  • 施工性： 固定レールや金具を用いた多様な取り付け方法が選択可能
  • 信頼性： 断線監視により、システム全体の正常性を常にモニタリング可能

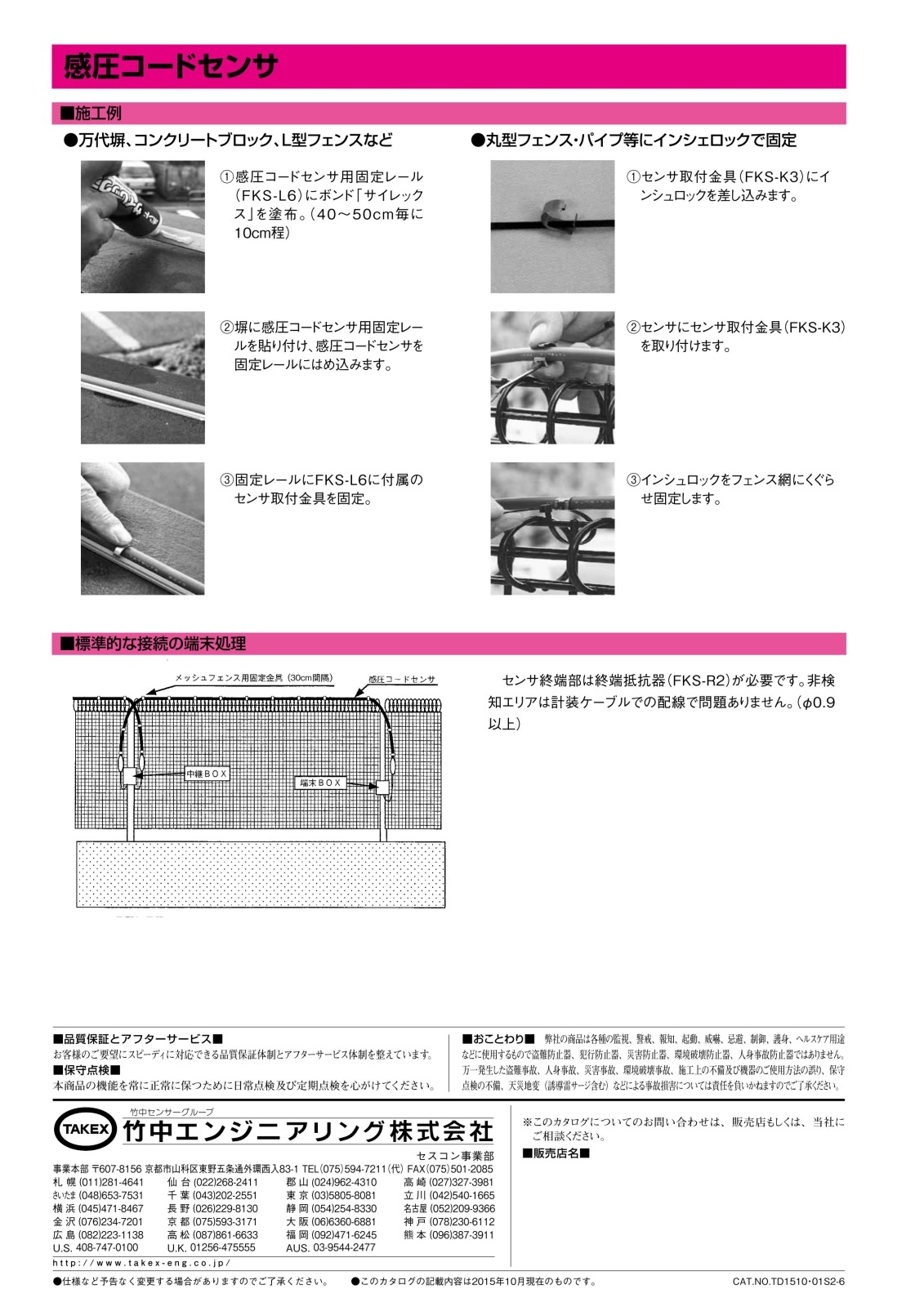

施工・設置ガイド

本製品はセンサー単体では動作しません。必ず専用コントローラおよび終端ボックス等の周辺機器と組み合わせて使用してください。

設置場所 推奨される取り付け方法
コンクリート塀・万代塀 専用固定レール（FKS-L4/L6）を接着剤「サイレックス」で固定し、センサーをはめ込みます。
フェンス・金網・パイプ センサー取付金具（FKS-K3）を使用し、インシュロック（結束バンド）でフェンス網に固定します。
終端処理 センサーの末端には必ず終端抵抗器（FKS-R2等）を設置し、ループを構成してください。

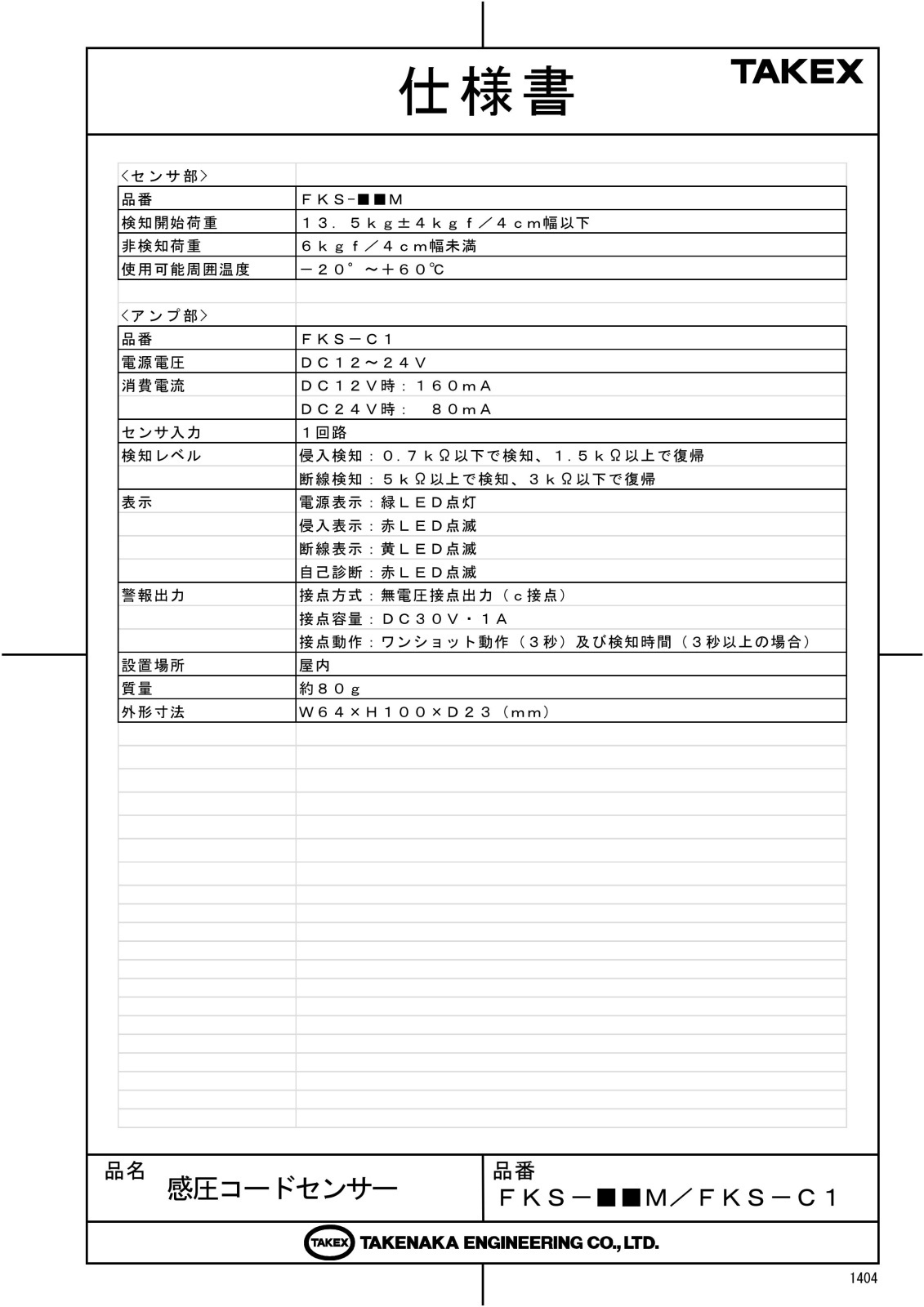

製品仕様

項目 内容
品番 FKS-100M（100m条長）
製品カテゴリ 感圧コードセンサー（センサー部）
検知開始荷重 13.5kgf±4kgf / 4cm幅以下
非検知荷重 6kgf / 4cm幅未満
使用可能周囲温度 -20℃〜+60℃
構造 保護層：ビニール樹脂
導電層：シリコン導電ゴム
絶縁層：テトロン編糸
芯線：錫メッキ導体

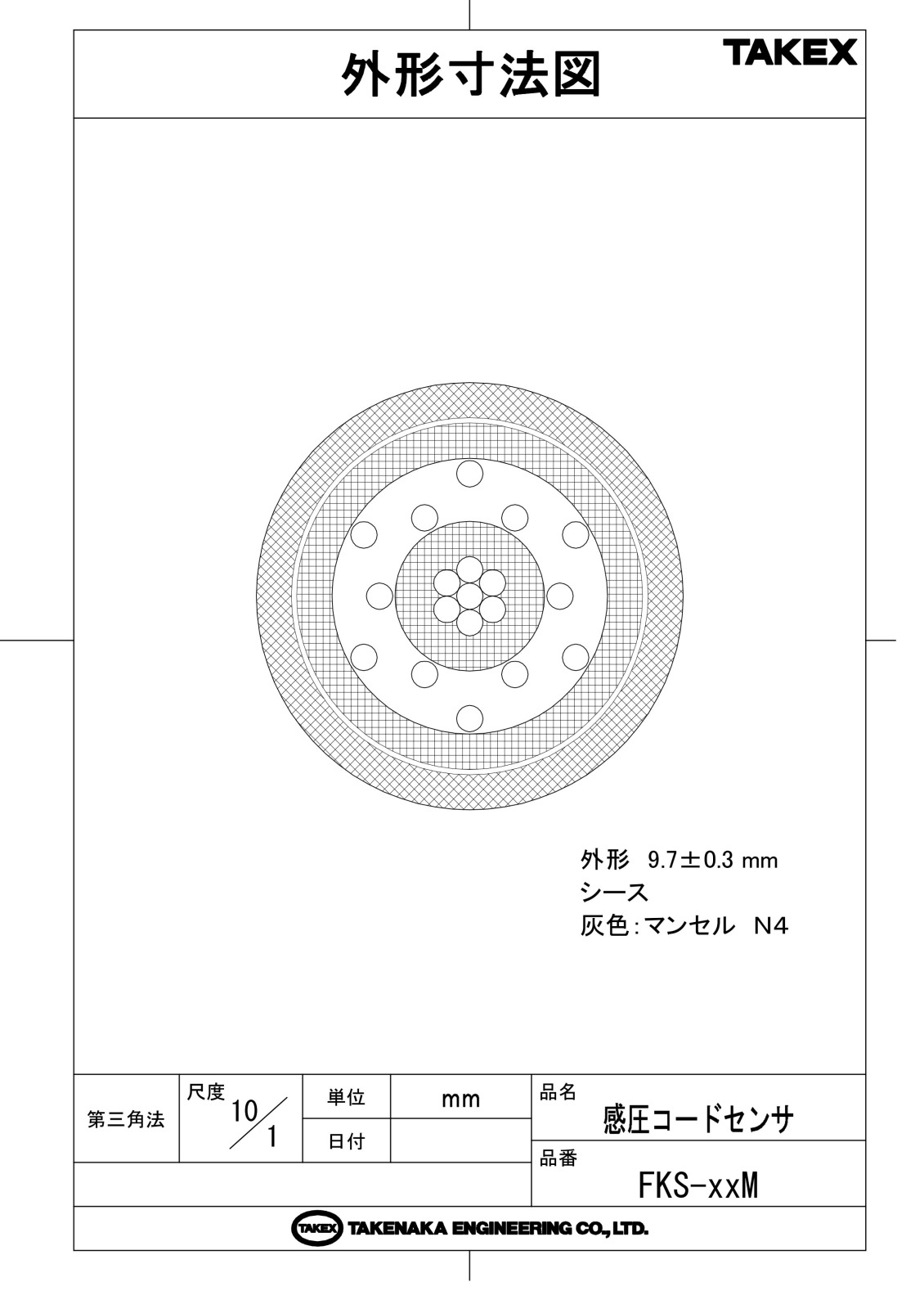

外形寸法 直径 約9.7mm ± 0.3mm
対応条長 1CHあたり最長150mまで
備考 受注生産品

FAQ

Q：センサー単体で警報を出力できますか？ A：いいえ、できません。本製品（センサー部）を制御するための専用コントローラ（FKS-C1等）と組み合わせて使用する必要があります。
Q：雨や雪が積もった場合に誤報は出ませんか？ A：非検知荷重が6kgf/4cm幅未満に設定されているため、通常の雨や軽微な積雪で動作することはありませんが、極端な重量がかかる環境では注意が必要です。
Q：コードが切断された場合、システムで把握できますか？ A：はい、断線検知機能を備えています。コントローラ側で断線（抵抗値の上昇）を監視し、異常として報知することが可能です。
Q：100m以外の長さも注文できますか？ A：はい、5m以上であれば1m単位での製作が可能です。現場の距離に合わせて最適な長さをご指定いただけます。
Q：センサーを曲げて設置することはできますか？ A：はい、フレキシブルな構造のため、コーナーなどの屈曲部にも設置可能です。ただし、極端に鋭角な折り曲げは断線の原因となるため、緩やかに曲げてください。
Q：猫などの小動物が通った場合も反応しますか？ A：検知開始荷重が13.5kg±4kgfであるため、体重の軽い小動物の通過では反応しにくい設計になっています。
Q：どのような種類のフェンスに取り付け可能ですか？ A：ネットフェンス、丸型フェンス、コンクリート塀、万代塀など、付属または別売の固定金具やレールを使用することで幅広く対応可能です。
Q：センサーの寿命はどのくらいですか？ A：耐候性に優れた材料を使用していますが、屋外設置環境（紫外線や塩害等）により異なります。定期的な点検（荷重テスト）を推奨します。
Q：施工時にコードを現場でカットして長さを調整できますか？ A：原則として工場出荷時に長さを指定して製作する製品です。現場でのカットおよび末端処理には専用の終端処理キット（FKS-ZKIT）が必要となります。
Q：メンテナンスで気をつけることはありますか？ A：コード表面に汚れや異物が固着し、圧力が伝わりにくくなっていないか、また固定具が緩んでいないかを定期的に確認してください。
