感圧コードセンサー センサー部 10M TAKEX 竹中エンジニアリング [FKS-10M]

感圧コードセンサー センサー部 10M TAKEX 竹中エンジニアリング [FKS-10M]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 感圧コードセンサー 外周警備 侵入検知 受注生産品

FKS-10M 感圧コードセンサー センサー部 10M

FKS-10Mは、塀やフェンスへの侵入行為を確実に捕捉する、10メートルのコード状圧力感応型スイッチセンサです。不審者がフェンスを乗り越える際の「踏む・乗る・ぶら下がる」といった荷重を電気信号に変えて検知し、屋外の外周警備を強固にします。

  • 型番： FKS-10M
  • 製品名： 感圧コードセンサー センサー部 10M
  • 方式 / カテゴリ： 圧力感応型スイッチセンサ（外周警備用）
  • 検知対象： 塀・フェンスへの乗り越え、加圧行為
  • 設置場所： 屋外（塀、フェンス、コンクリート壁など）
  • 特記： 別売のコントローラ（FKS-C1）と接続して使用

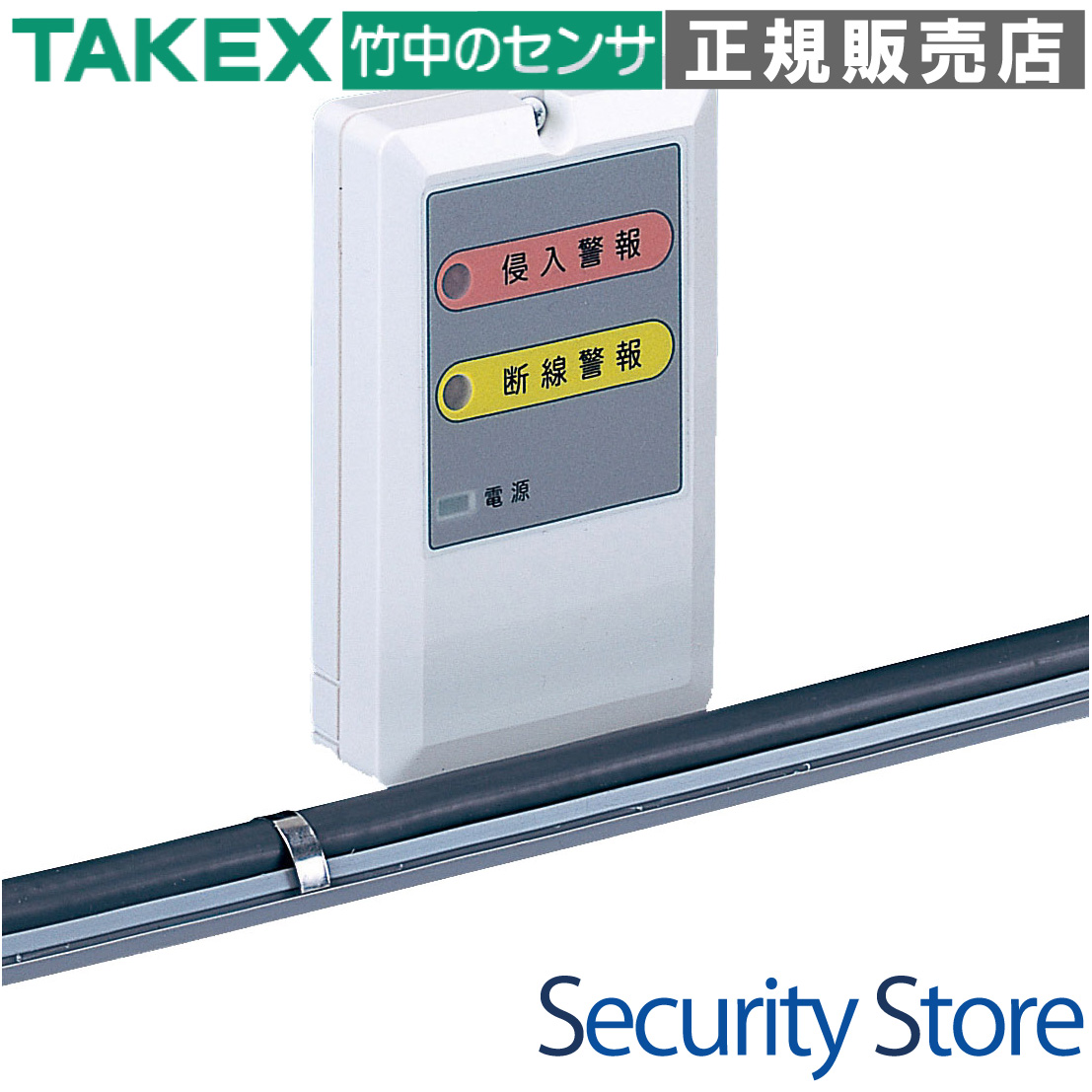

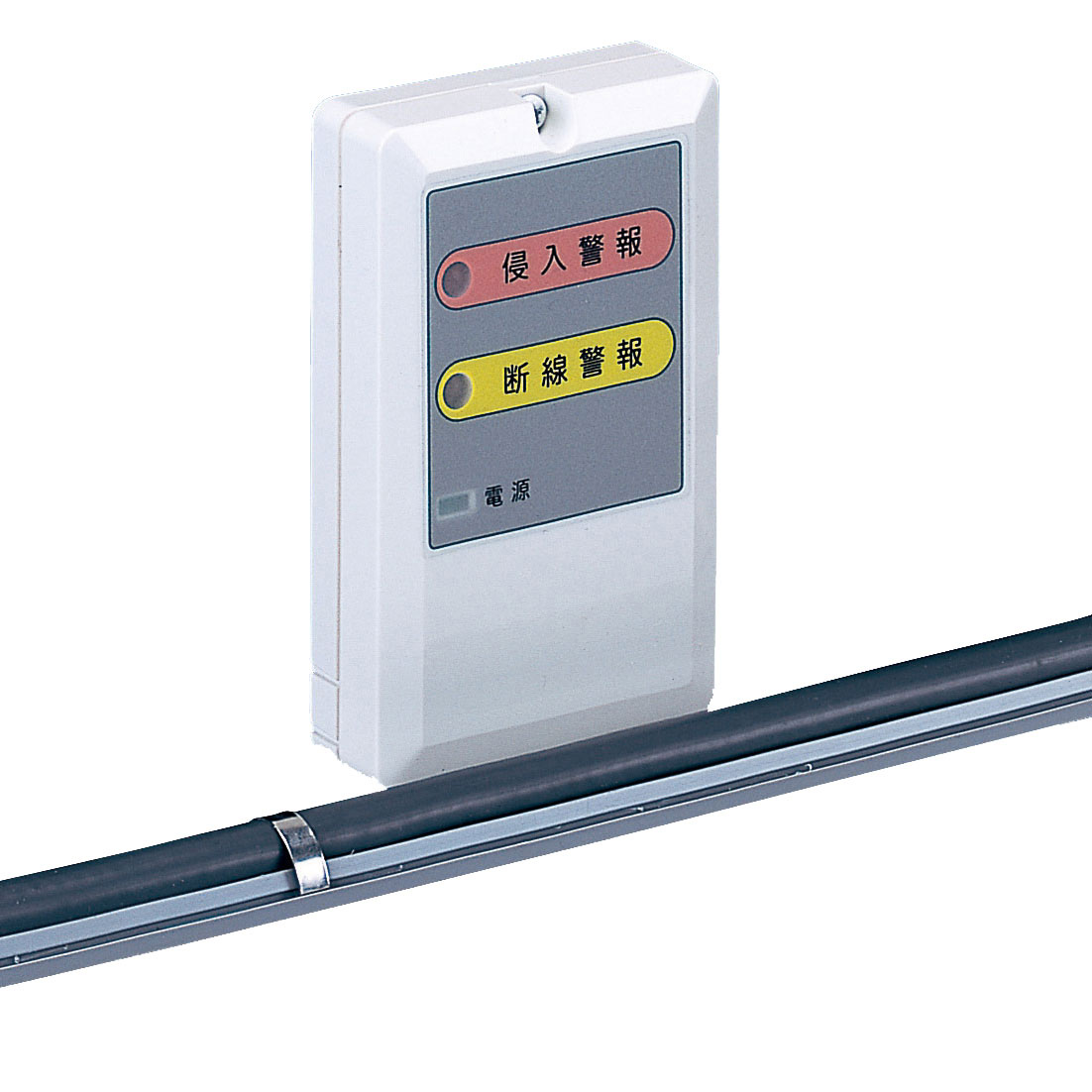

FKS-10M 感圧コードセンサーの製品外観

資料ダウンロード

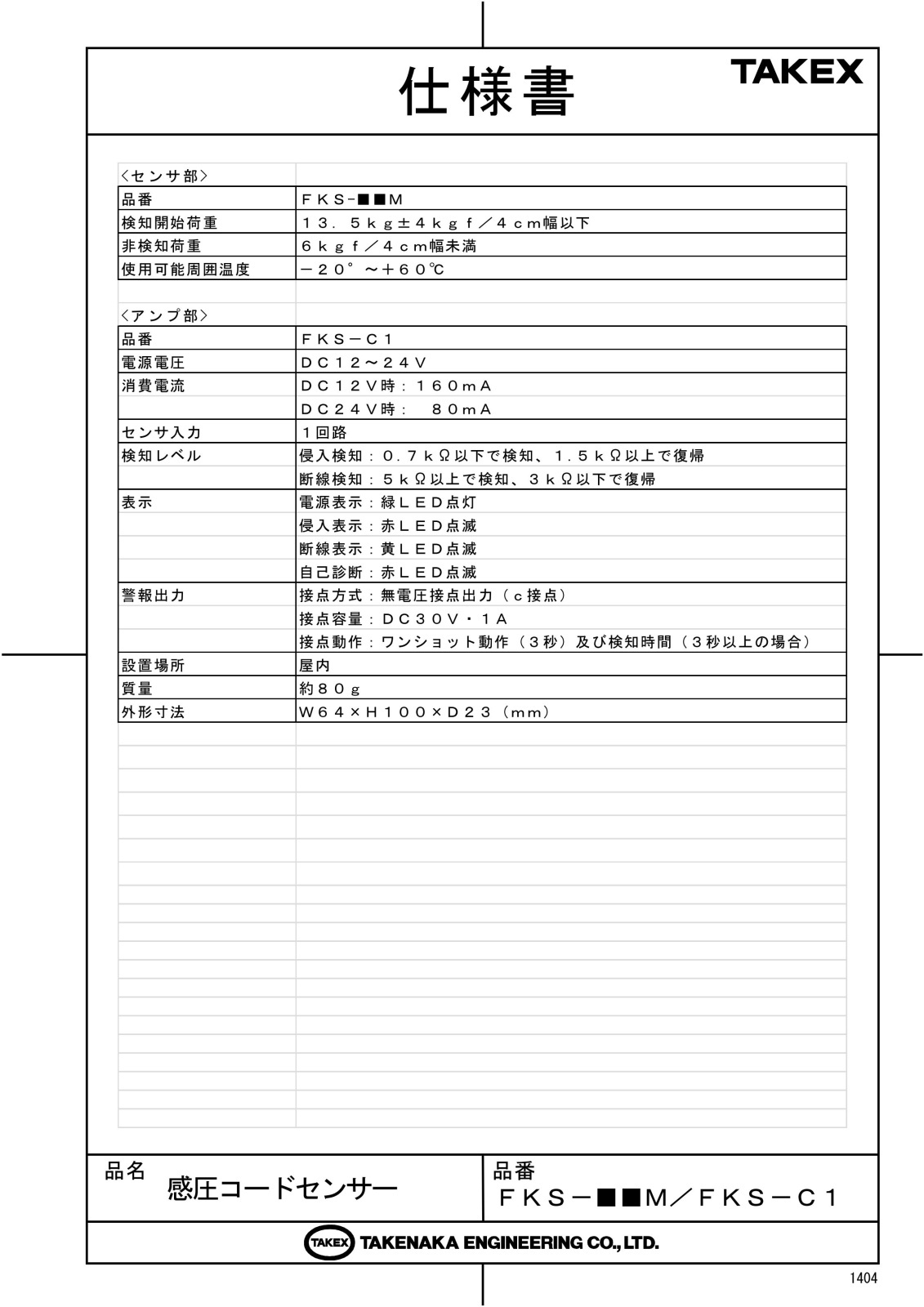

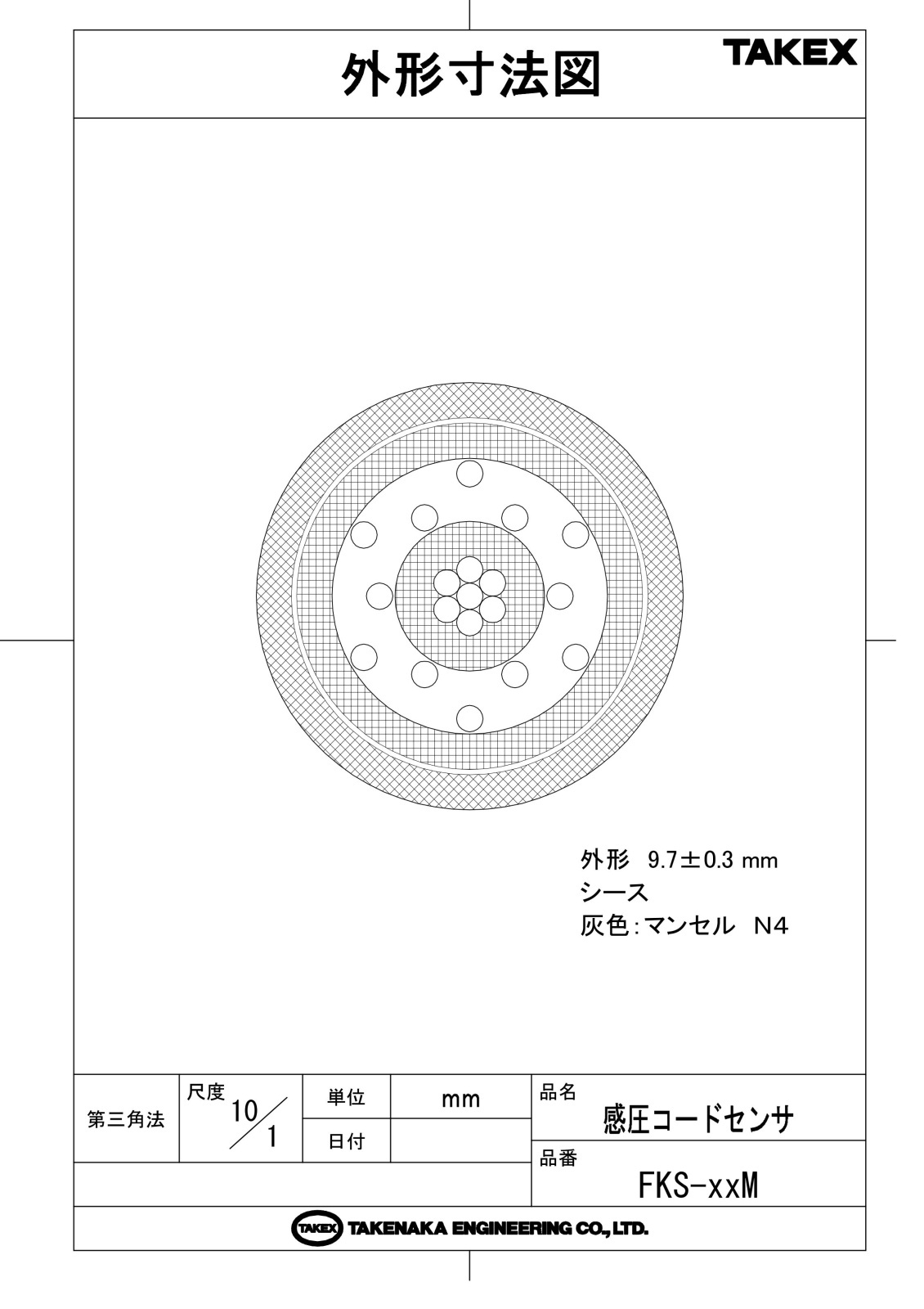

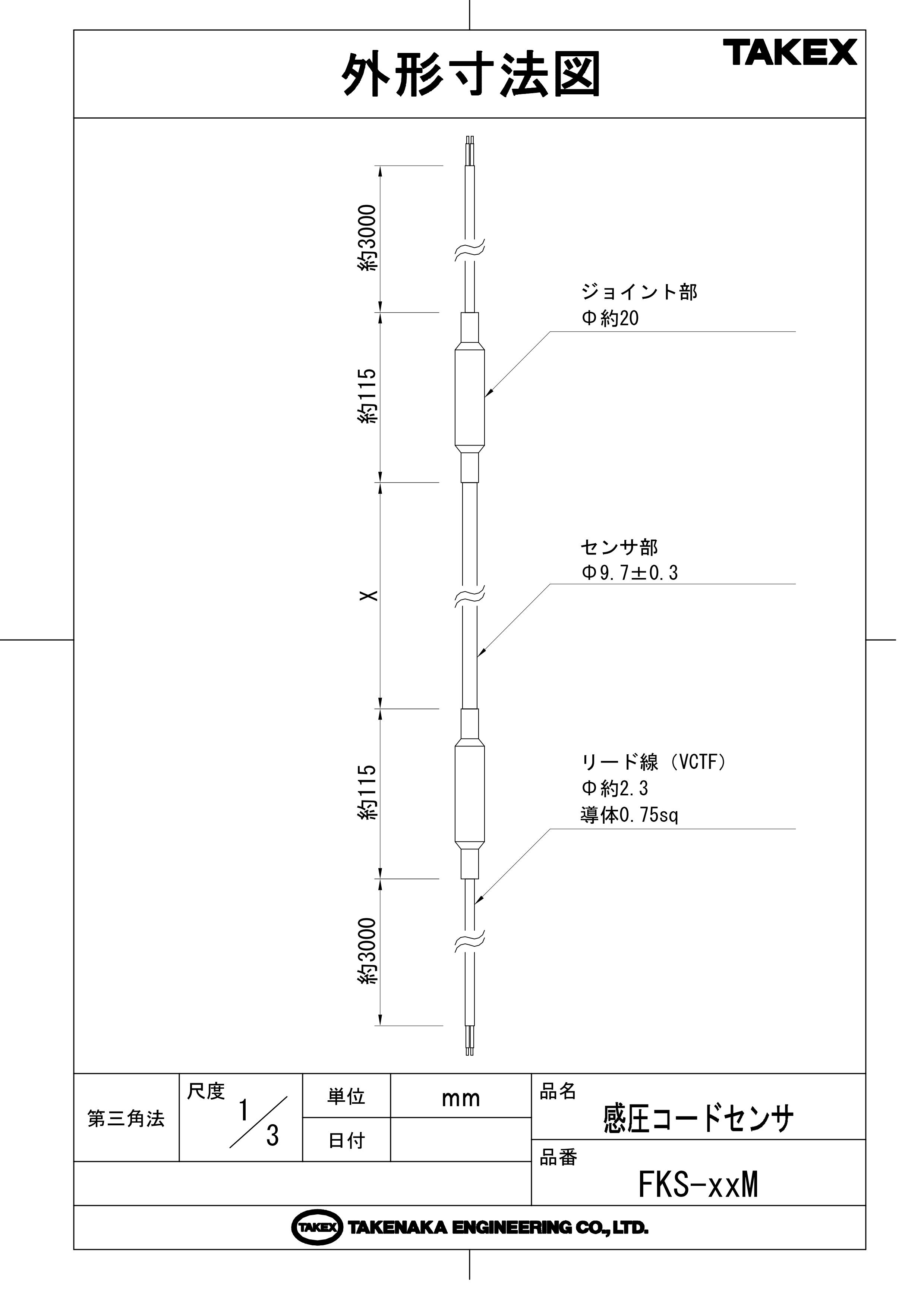

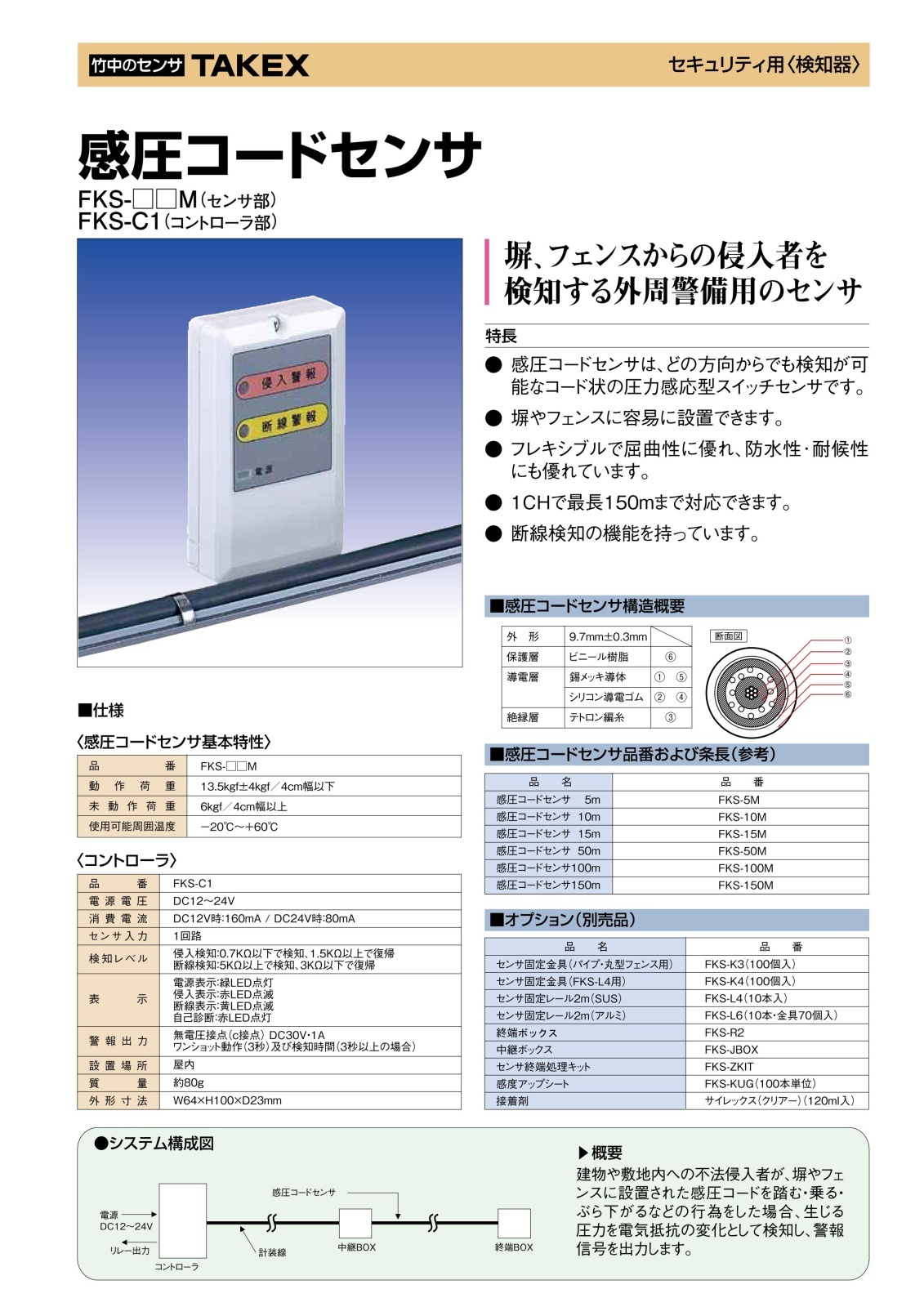

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫・重要施設のフェンス外周警備
  • 一般住宅やマンションの塀からの侵入防止
  • 立入禁止区域への乗り越え検知
  • 既存のフェンスを活用したセキュリティ強化

導入前に確認したいポイント

  • 動作には別売のコントローラ「FKS-C1」が必要です
  • 設置には専用の固定金具やレール（別売）が推奨されます
  • センサー端部には終端抵抗ユニット等の処理が必要です
  • 本機はセンサー部10mの固定長モデルです

特長

360度あらゆる方向からの圧力を検知

感圧コードセンサは、どの方向から荷重がかかっても検知が可能なコード状の設計を採用しています。一般的なスイッチと異なり、踏む、乗る、ぶら下がるといった多様な侵入動作を逃さず捕捉します。

フェンスや塀の形状に合わせた自在な施工

フレキシブルで屈曲性に優れているため、直線部分だけでなく、コーナー部や複雑な形状のフェンス、塀にも容易に沿わせて設置することが可能です。専用の固定レールや金具を使用することで、美観を損なわず確実に固定できます。

過酷な屋外環境に耐える高い耐久性

防水性および耐候性に優れた多層構造（ビニール樹脂、シリコン導電ゴム、テトロン編糸など）を採用しています。マイナス20℃からプラス60℃までの幅広い温度範囲で安定した動作を維持し、長期の運用を支えます。

セキュリティを担保する「断線検知機能」

コントローラとの組み合わせにより、センサーケーブルが切断されたことを検知する機能を備えています。いたずらや予期せぬ事故によるシステムの無効化を即座に警報として出力できるため、高い信頼性を誇ります。

多様な設置環境に対応するシステム構成

万代塀、コンクリートブロック、L型フェンスなどの壁面から、丸型フェンスやパイプへの取り付けまで、豊富なオプション金具によって様々な現場環境に対応します。計装線を用いた中継・延長も可能です。

1m単位でのカスタマイズ製造に対応

標準ラインナップ以外にも、現場の距離に合わせて5mから最大150mまで、1m単位でのオーダーが可能です。10mモデルである本製品は、中規模な警戒ラインに最適な仕様となっています。

選定時に評価したい強み

  • 全周囲検知： 荷重の方向を問わず、接触・加圧を確実にトリガーします。
  • 施工の柔軟性： 既存の構造物を活かし、コードを這わせるだけで警戒線が構築可能。
  • 信頼の構造： 導電ゴムと錫メッキ導体を組み合わせた高精度な感応構造。
  • メンテナンス性： 断線監視機能により、異常時にはコントローラで即座に状態把握が可能。

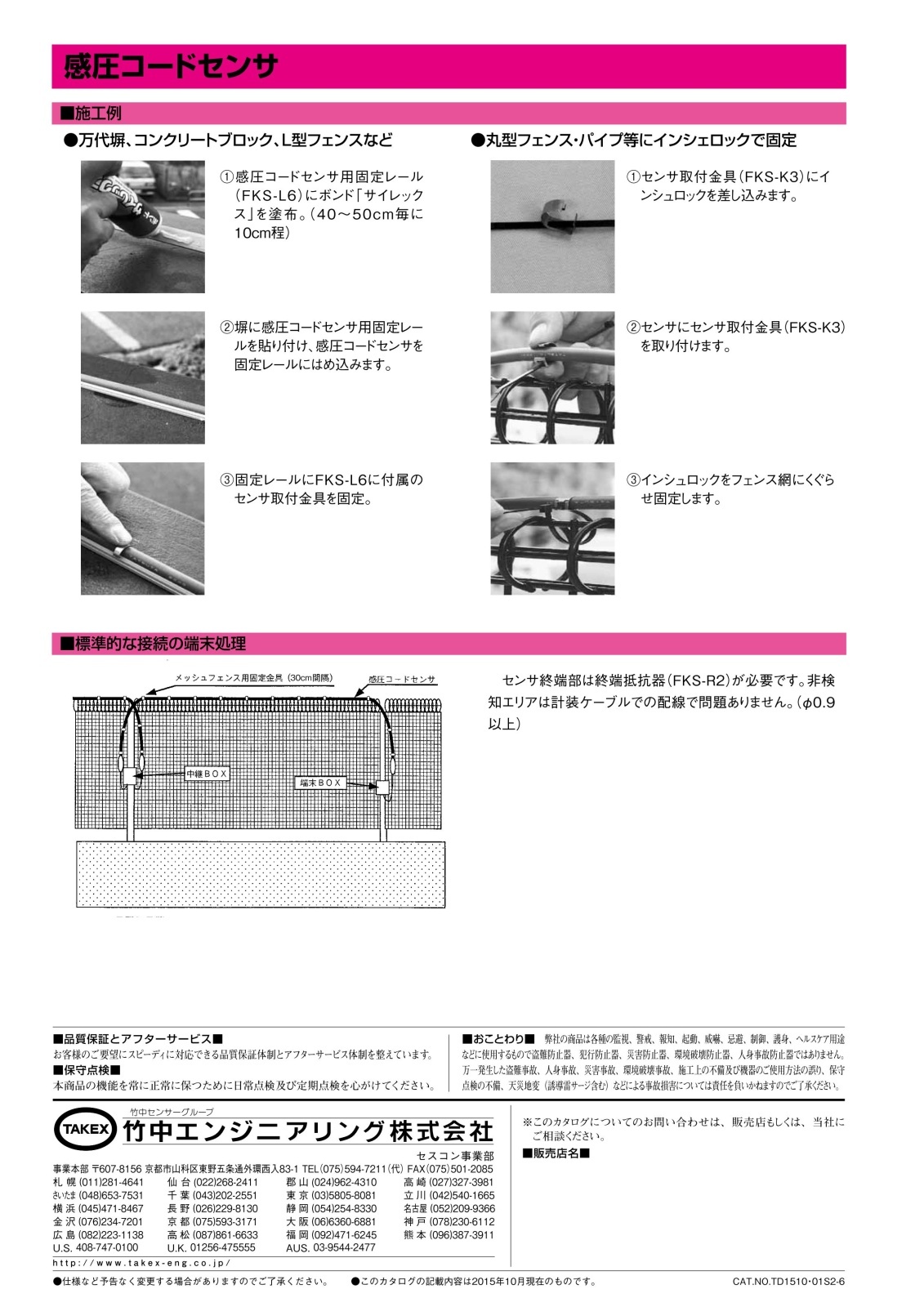

施工・設置ガイド

設置環境に合わせて、以下のオプションを組み合わせて施工を行ってください。

  • 壁面・塀への設置： センサ固定レール（FKS-L4/L6）を使用し、接着剤やネジで固定します。
  • フェンスへの設置： センサ固定金具（FKS-K3）を使用し、インシュロック（耐候性）で網目やパイプに固定します。
  • 端末処理： センサ終端部には必ず終端ボックス（FKS-R2等）を設置し、ループを構成してください。
確認項目 この製品での考え方
検知原理 荷重による電気抵抗の変化をコントローラが判定
接続数 FKS-C1コントローラ1台に対し、1回路（最大150m）の接続が可能
設置対象 フェンス、壁、塀、手すり等（加重がかかる場所）
メンテナンス 定期的な外観点検（固定状態の確認）を推奨

製品仕様

項目 内容
品番 FKS-10M
品名 感圧コードセンサー（センサー部） 10m
検知開始荷重 13.5kg±4kgf / 4cm幅以下
非検知荷重 6kgf / 4cm幅未満
使用可能周囲温度 -20℃ 〜 +60℃
構造（断面） 保護層：ビニール樹脂
導電層：シリコン導電ゴム
絶縁層：テトロン編糸
心線：錫メッキ導体
外径寸法 φ9.7mm ± 0.3mm
ケーブル長 10m
製造形態 受注生産品

FAQ

Q：センサー単体で警報を鳴らすことはできますか？ A：いいえ、できません。別売の専用コントローラ「FKS-C1」と接続することで、初めて警報出力が可能になります。
Q：センサーコードを切断して長さを調節できますか？ A：現場での切断・加工はできません。防水性と検知精度の確保のため、あらかじめ指定した長さで工場出荷されます。
Q：雨や雪による誤報の心配はありませんか？ A：本製品は一定以上の荷重（13.5kg±4kgf）で作動する設計のため、通常の降雨や積雪だけで誤報が頻発することはありません。
Q：10m以上の長さが必要な場合はどうすればいいですか？ A：5mから150mまで1m単位で受注生産が可能です。ご希望の長さに合わせた型番（FKS-〇〇M）をご指定ください。
Q：犬や猫が触れても反応しますか？ A：検知開始荷重が13.5kg±4kgfに設定されているため、小型の動物であれば反応しにくい設計ですが、大型犬などが乗った場合には検知する可能性があります。
Q：断線検知とはどのような機能ですか？ A：コントローラがセンサー回路の抵抗値を常に監視し、ケーブルが切断された際に「断線警報」として出力する機能です。
Q：フェンスに固定する際、金属疲労などで断線しませんか？ A：屈曲性に優れた構造ですが、極端に鋭角な曲げや過度な締め付けは避けてください。専用金具の使用を推奨します。
Q：地面に埋めて使用することはできますか？ A：本製品はフェンスや塀の上部・側面に設置することを想定した外周警備用です。埋設用途には適しておりません。
Q：納期はどのくらいかかりますか？ A：受注生産品のため、ご注文確定後の製作となります。通常、数週間程度の納期を頂戴しております。
Q：古いコントローラでも使用可能ですか？ A：現行のFKS-C1との組み合わせを推奨しております。旧型番との互換性についてはお問い合わせください。
