感圧コードセンサー センサー部 65M TAKEX 竹中エンジニアリング [FKS-65M]

感圧コードセンサー センサー部 65M TAKEX 竹中エンジニアリング [FKS-65M]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 外周警備センサー 感圧式 フェンス・塀用

FKS-65M 感圧コードセンサー センサー部 65M

塀やフェンスへの「踏む」「乗る」「ぶら下がる」といった侵入行為を、圧力変化によって確実に検知する外周警備用コードセンサーです。全方向からの加圧に対応し、フレキシブルな構造でさまざまな形状の設置面へ柔軟に対応します。

  • 型番： FKS-65M
  • 製品名： 感圧コードセンサー センサー部 65M
  • 検知方式： 圧力感応型スイッチ（コード状）
  • 主な用途： 塀、フェンス、万代塀、コンクリートブロック等の外周警備
  • 設置場所： 屋外（防水・耐候仕様）
  • センサー長： 65m（オーダー対応品）

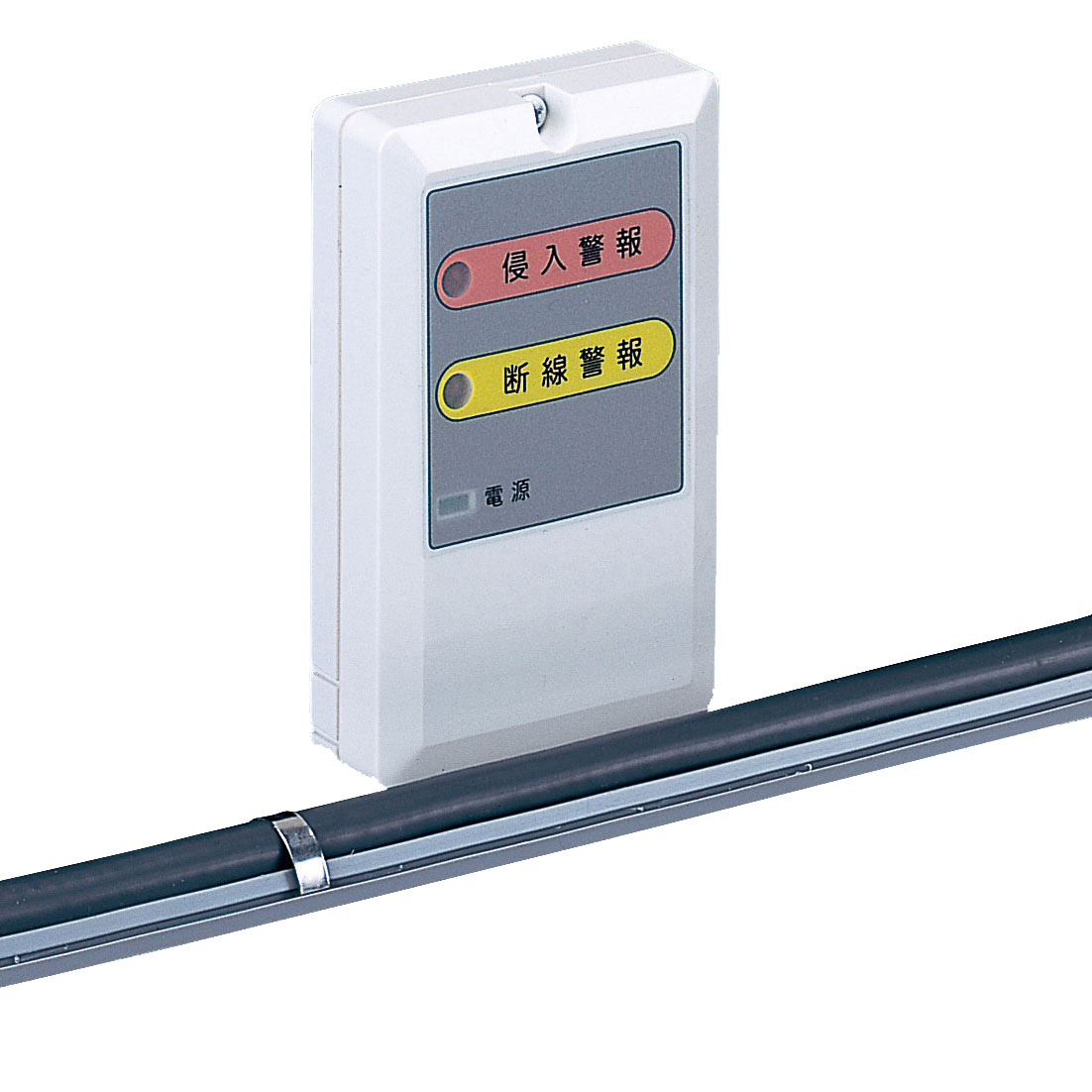

FKS-65M 感圧コードセンサー

資料ダウンロード

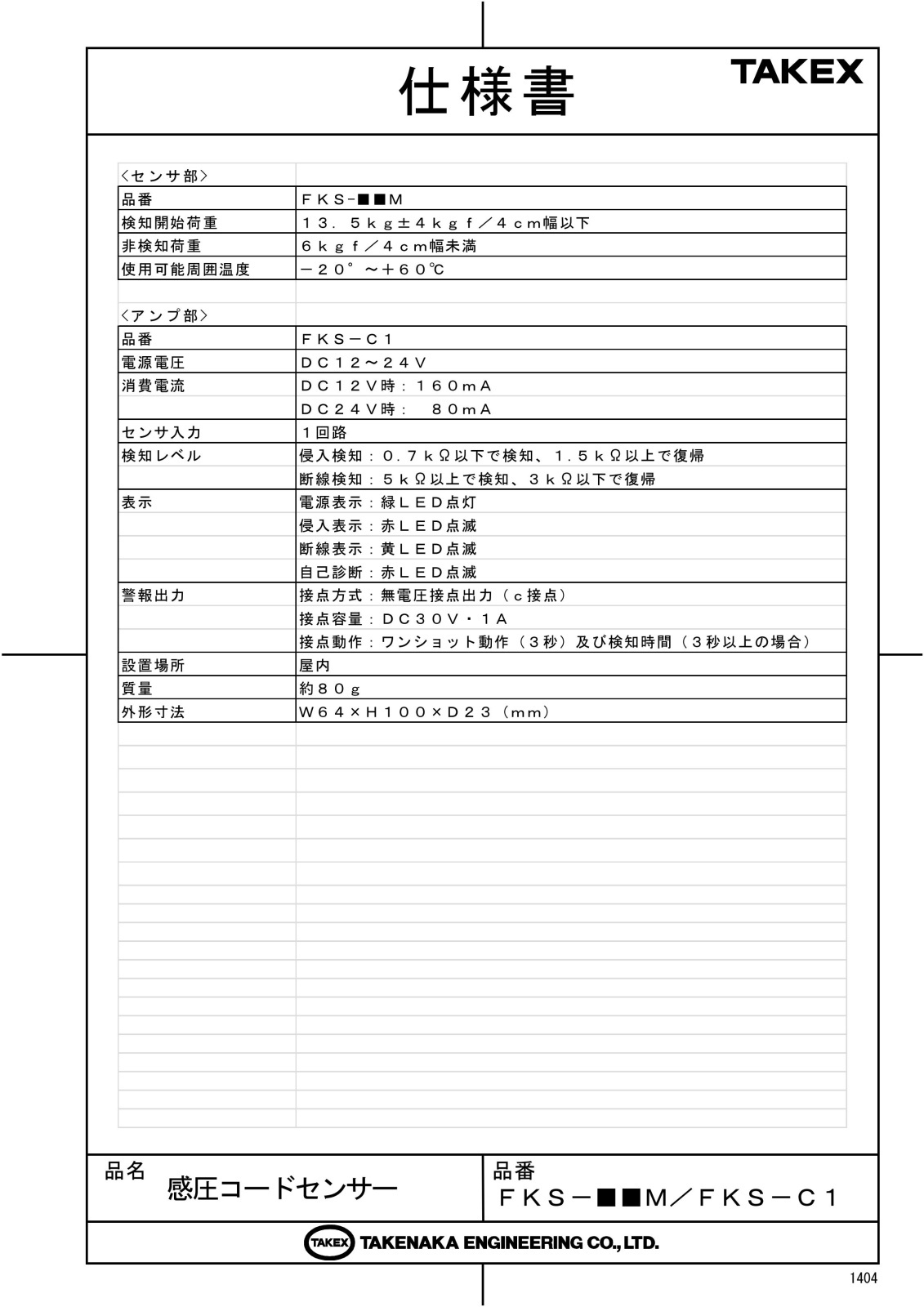

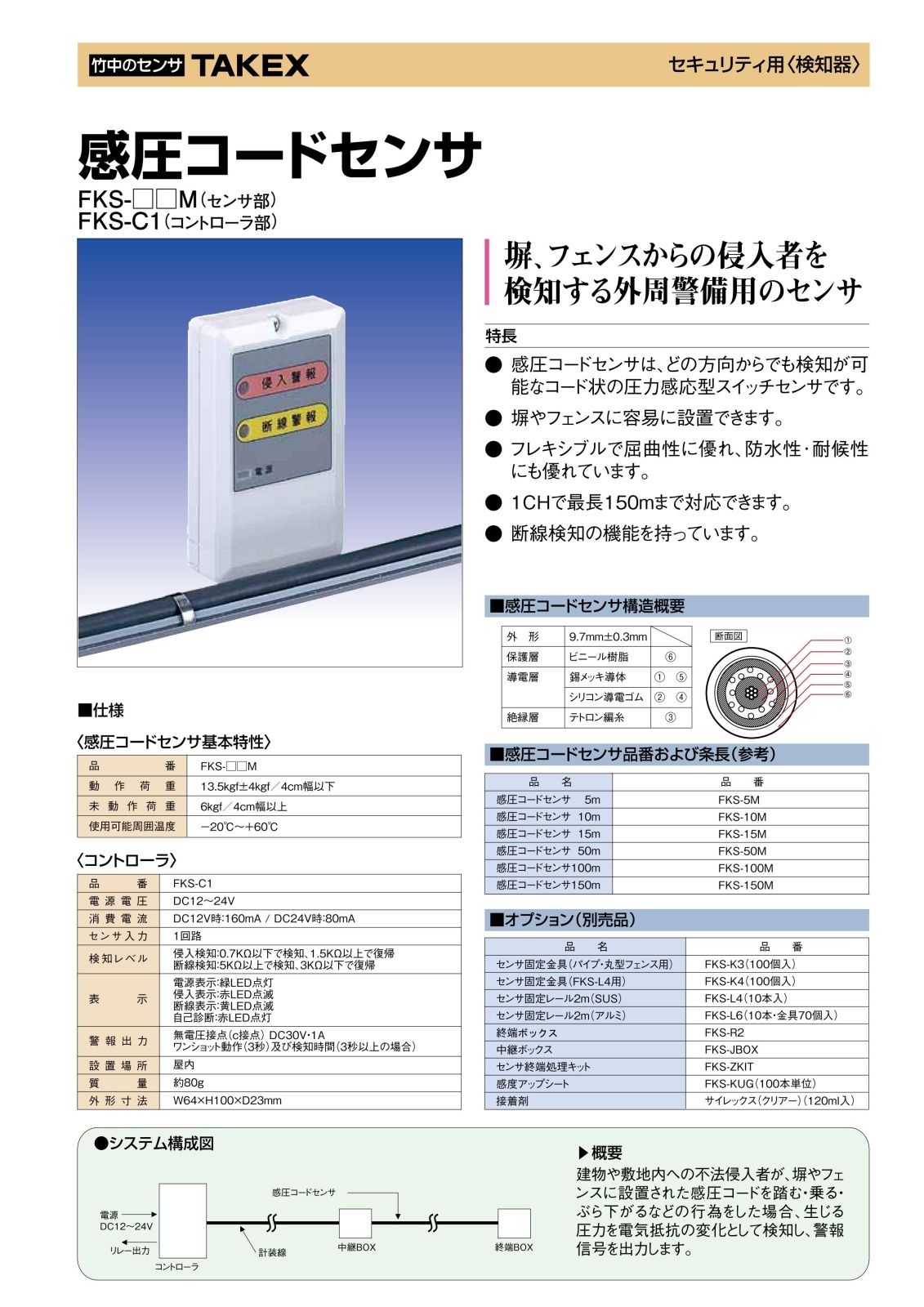

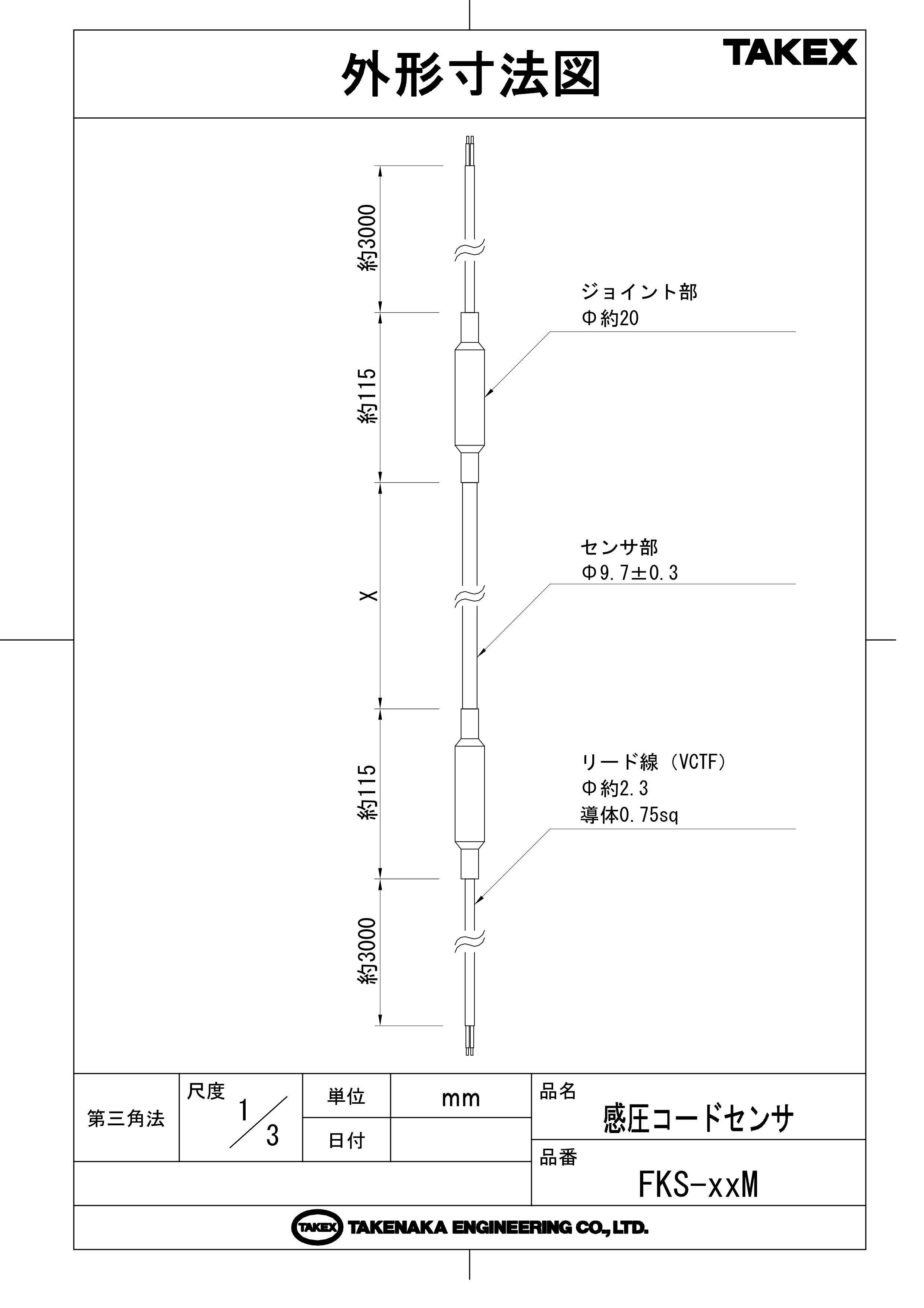

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 重要施設の敷地外周（フェンス）警戒
  • 工場や倉庫の塀を乗り越える侵入の検知
  • コンクリートブロック塀への不正侵入対策
  • 忍び返しと組み合わせた物理セキュリティ強化

導入前に確認したいポイント

  • 別売のコントローラ（FKS-C1）が必要です
  • 設置には固定レールや専用金具が必要です
  • センサーの終端には終端キットが必要です
  • 受注生産品のため、納期確認を推奨します

特長

全方向からの加圧を検知するスイッチ構造

どの方向から圧力が加わっても検知が可能なコード状の圧力感応型スイッチです。侵入者が塀やフェンスに足をかけたり、手をかけたりする際の圧力を電気抵抗の変化として逃さず捉えます。

優れた柔軟性と施工性（フレキシブル構造）

コード状で非常にフレキシブルなため、直線的なフェンスだけでなく、コーナー部分や屈曲部がある塀など、現場の形状に合わせて柔軟に敷設することが可能です。

過酷な屋外環境に耐える防水・耐候性

保護層にビニール樹脂を採用し、内部はシリコン導電ゴムやテトロン編糸で構成されています。高い防水性と耐候性を備えており、長期にわたる屋外運用を可能にします。

断線検知機能による高い信頼性

センサーの断線を監視する機能を持っており、万が一センサーが切断された場合でも警報を出力できます。システムの無力化を防ぎ、常に高い警戒レベルを維持します。

現場に合わせた最適な長さでの運用

標準的な長さのラインアップに加え、5mから最長150mまで、1m単位でのオーダーが可能です。設置環境の距離に合わせた無駄のないシステム構成を実現します。

侵入行為を直接物理的に捉える検知ロジック

赤外線センサーなどの非接触型とは異なり、対象物がセンサーに物理的に触れる「踏む・乗る・ぶら下がる」という行為を直接検知するため、誤報の要因を絞り込みやすい利点があります。

専用コントローラとの連携による安定動作

別売のコントローラ「FKS-C1」と組み合わせることで、侵入表示、断線表示、自己診断機能など、システム全体の動作状態を正確に把握・管理できます。

選定時に評価したい強み

  • 検知の確実性： 物理的な加圧による検知のため、環境要因による誤動作に強い
  • 長距離対応： 1チャンネルで最長150mまでカバーできる高い拡張性
  • 設置の自由度： 金属フェンス、コンクリート塀、パイプなど多種多様な場所に対応可能
  • 耐久設計： 錫メッキ導体とシリコン導電ゴムを組み合わせた高耐久な多重構造

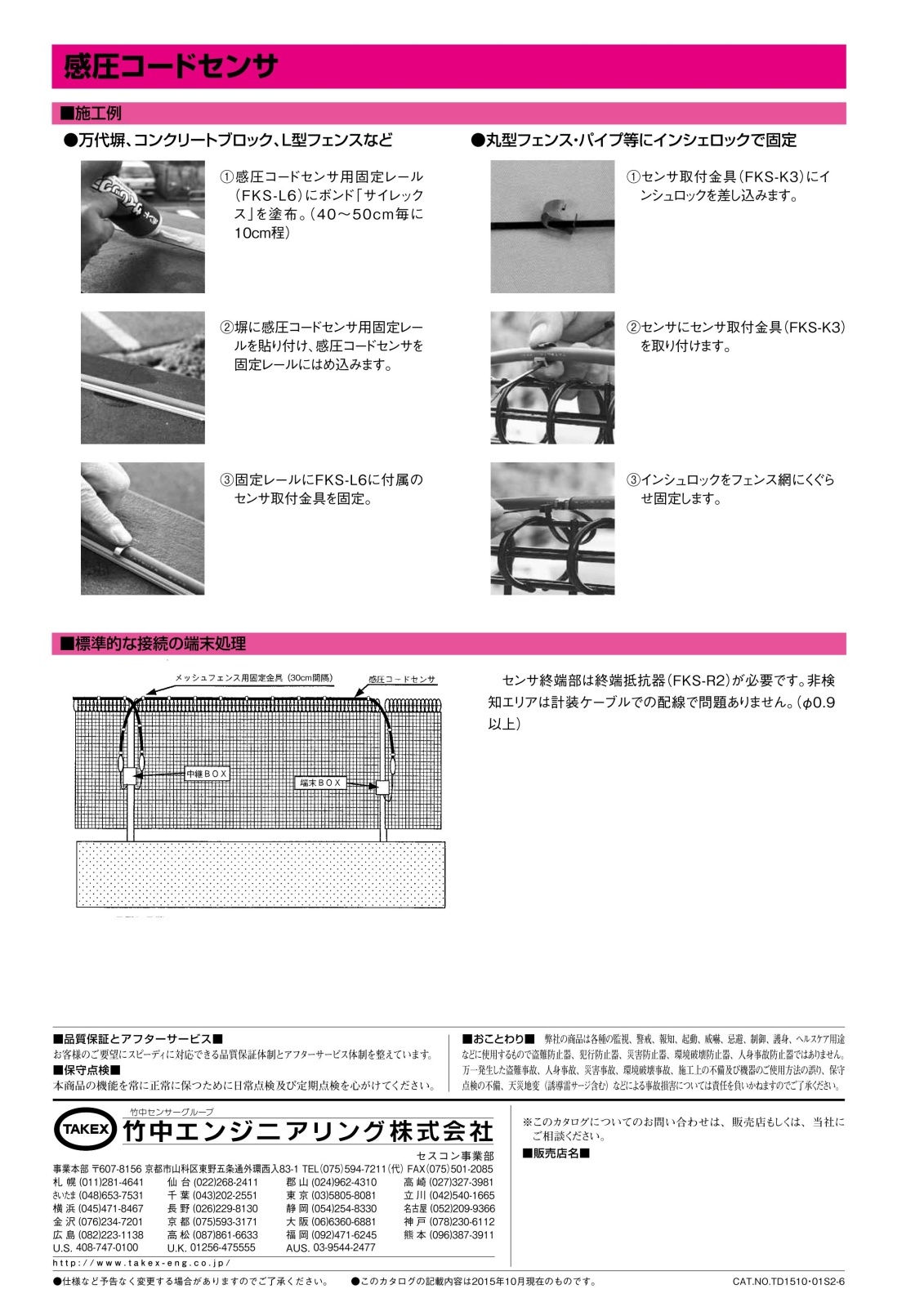

施工・設置ガイド

設置対象に合わせて、以下のオプション金具やレールを併用して施工します。

設置場所 推奨される固定方法
フェンス・丸型パイプ センサー取付金具（FKS-K3）とインシュロックによる固定
コンクリート塀・万代塀 センサー固定レール（FKS-L4/L6）をボンドやネジで固定し、センサーをはめ込む
非検知エリアの配線 計装ケーブル（φ0.9以上）を使用し、中継ボックスで接続
センサー終端部 終端ボックス（FKS-R2）または終端キット（FKS-ZKIT）による処理が必須

製品仕様

項目 内容
品番 FKS-65M（FKS-■■Mシリーズ）
製品種別 感圧コードセンサー（センサー部）
検知開始荷重 13.5kgf ± 4kgf / 4cm幅以下
非検知荷重 6kgf / 4cm幅以上
使用可能周囲温度 -20℃ 〜 +60℃

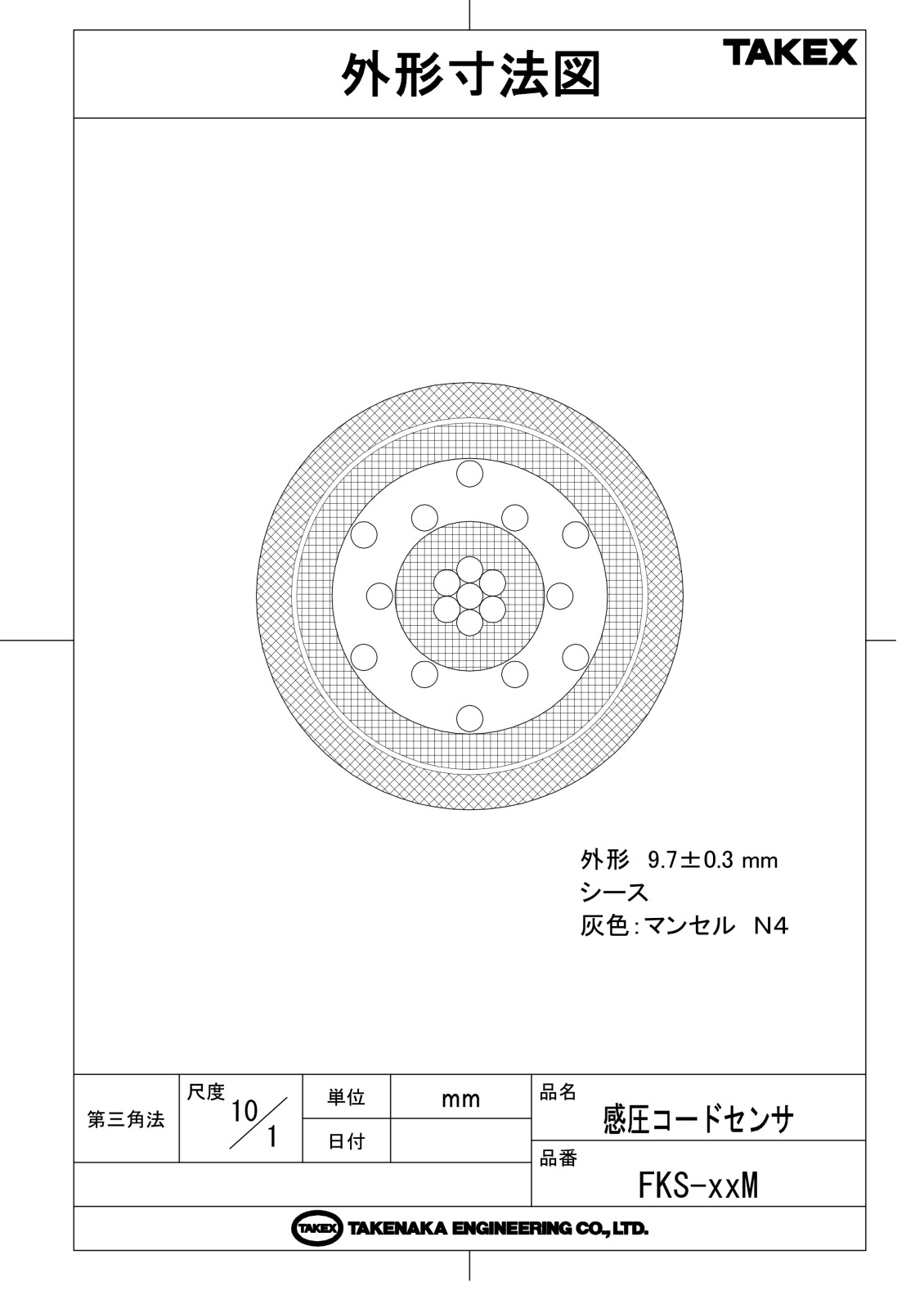

外形寸法（コード径） 直径 9.7mm ± 0.3mm
構造（層構造） 1. 保護層：ビニール樹脂
2. 導電層：錫メッキ導体
3. 絶縁層：シリコン導電ゴム
4. 絶縁層：テトロン編糸
対応長さ 5m 〜 150m（1m単位で製作可能）
付加機能 断線検知機能（コントローラ接続時）

FAQ

Q：センサー単体で警報を出せますか？ A：いいえ、本製品はセンサー部のみとなります。動作には別売の専用コントローラ（FKS-C1）が必要です。
Q：センサーの長さは調節（カット）できますか？ A：基本的にはオーダー時の指定長さでの使用を推奨します。現場でのカットや接続には専用の終端処理キットや中継ボックスが必要になります。
Q：雨や雪で誤報が出ることはありますか？ A：物理的な圧力を検知する仕組みのため、光軸を遮る雨や霧などの影響は受けにくい設計です。ただし、雪が大量に積もり、設定荷重（13.5kgf）を超える圧力がかかると検知する可能性があります。
Q：フェンスにどのように固定すれば良いですか？ A：フェンスの網目に専用金具（FKS-K3）を取り付け、インシュロックで固定するのが一般的です。
Q：断線した場合はどうなりますか？ A：コントローラ側で抵抗値の変化（5kΩ以上）を検知し、断線警報を出力します。
Q：どの程度の重さで反応しますか？ A：約13.5kg（±4kg）以上の荷重が4cm幅以内にかかると検知を開始します。
Q：曲がり角でも設置できますか？ A：はい、フレキシブルな構造ですので塀のコーナーに合わせて曲げて設置することが可能です。
Q：納期はどのくらいかかりますか？ A：本製品は受注生産品となります。具体的な納期についてはご注文時にご確認ください。
Q：メンテナンスで注意することはありますか？ A：定期的にセンサーの被覆に損傷がないか、固定金具が緩んでいないかを確認してください。
Q：センサーを複数接続して150m以上にできますか？ A：1チャンネル（1つのコントローラ）で管理できる最大長は150mです。それ以上の場合は、コントローラを増設してください。
