グラフィックパネル盤 10回線用 警戒状況が一目瞭然 [GP-310]

グラフィックパネル盤 10回線用 警戒状況が一目瞭然 [GP-310]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） グラフィックパネル盤 10回線用 屋内壁掛型

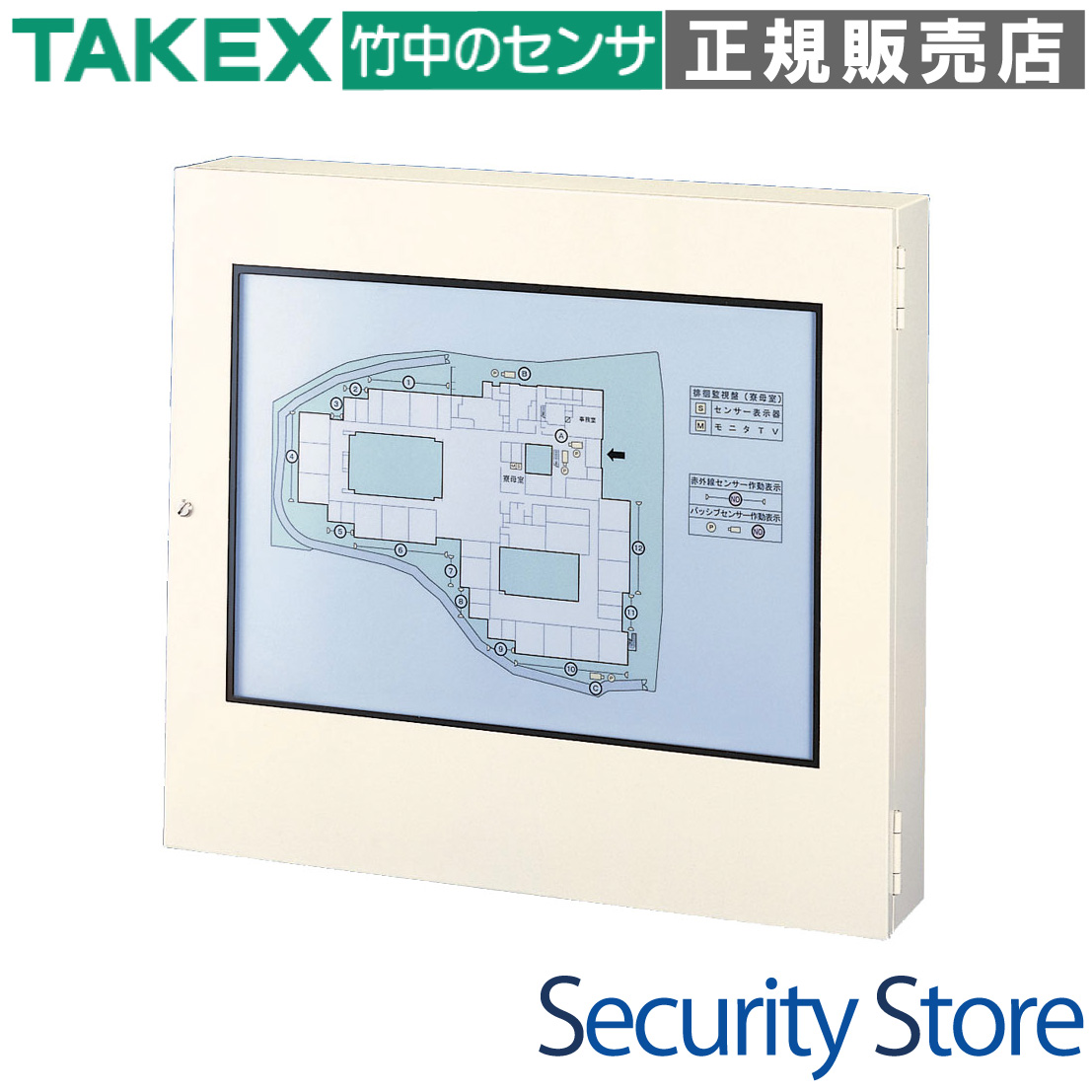

GP-310 グラフィックパネル盤 10回線用 警戒状況が一目瞭然

施設の警戒状況を平面図（MAP）上で直感的に把握できる、10回線用グラフィックパネル盤です。高輝度LEDの透過表示により、侵入発生場所を即座に特定し、迅速な初動対応をサポートします。

  • 型番： GP-310
  • 表示回線数： 10回線（単色赤色LED）
  • 表示方式： バックライト透過型MAPフィルム方式
  • 主な用途： 防犯・防災監視、施設管理センター、警備員室での状況監視
  • 設置場所： 屋内（壁掛式）
  • 電源電圧： AC100V（50／60Hz）

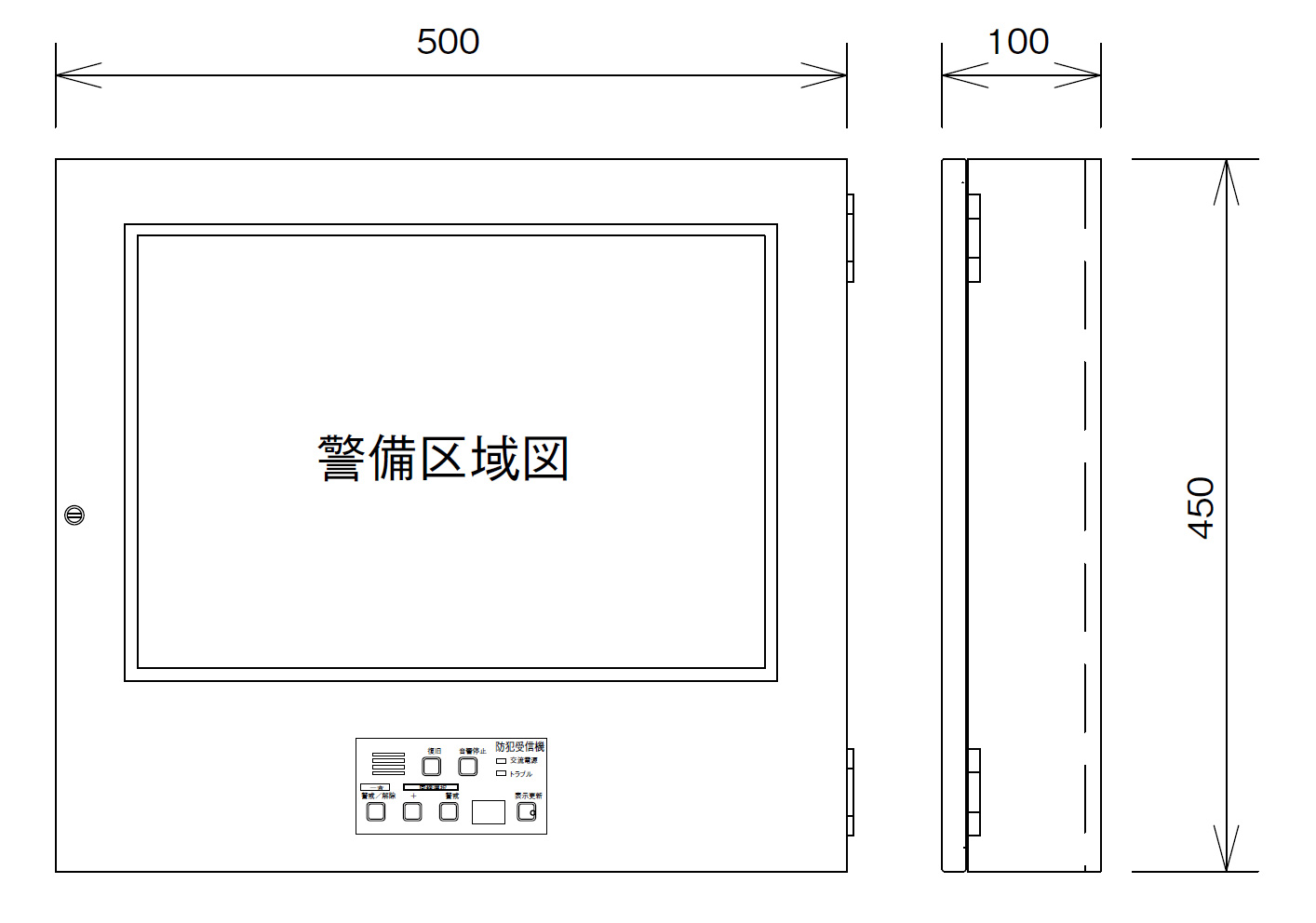

GP-310 グラフィックパネル盤

資料ダウンロード

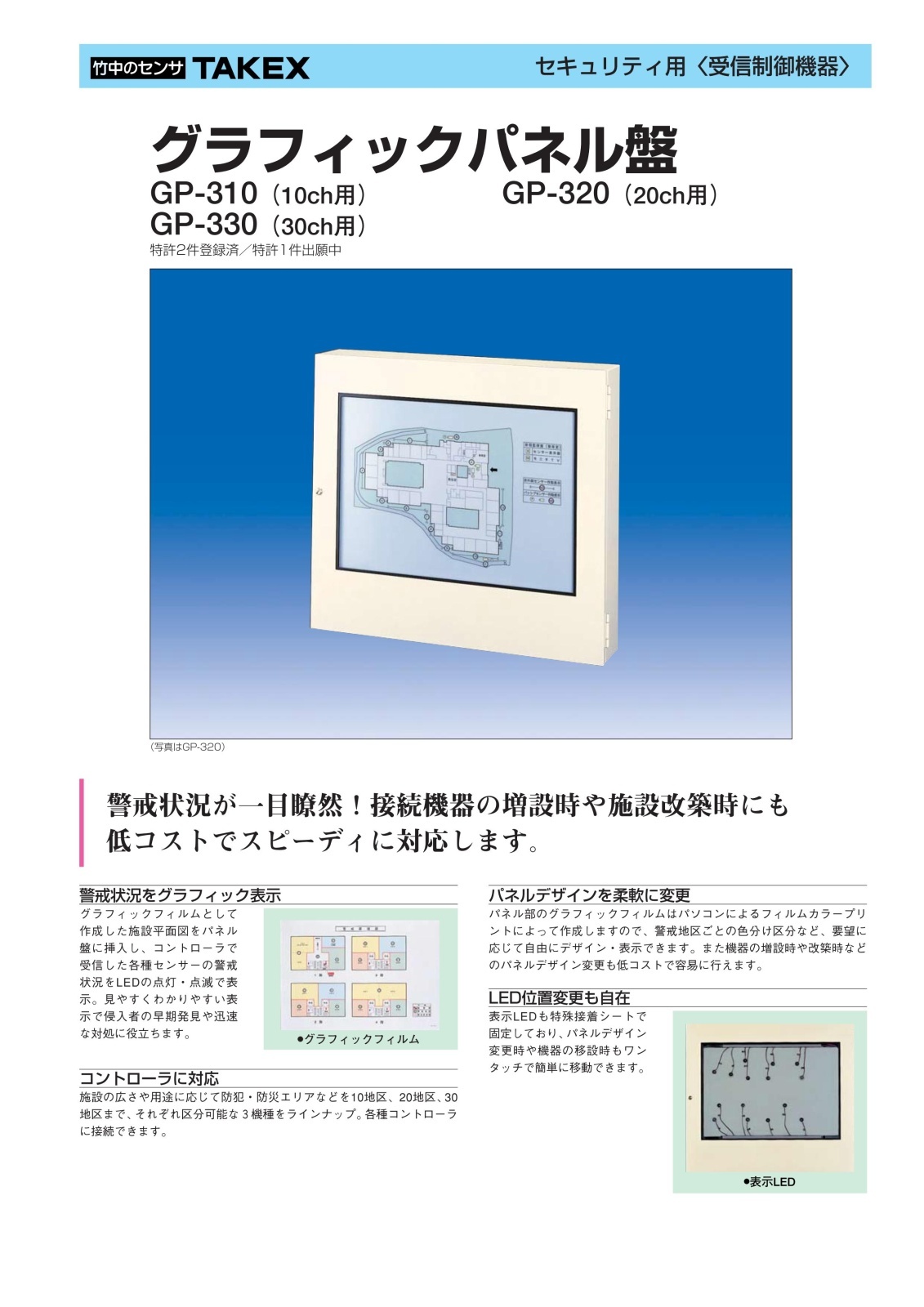

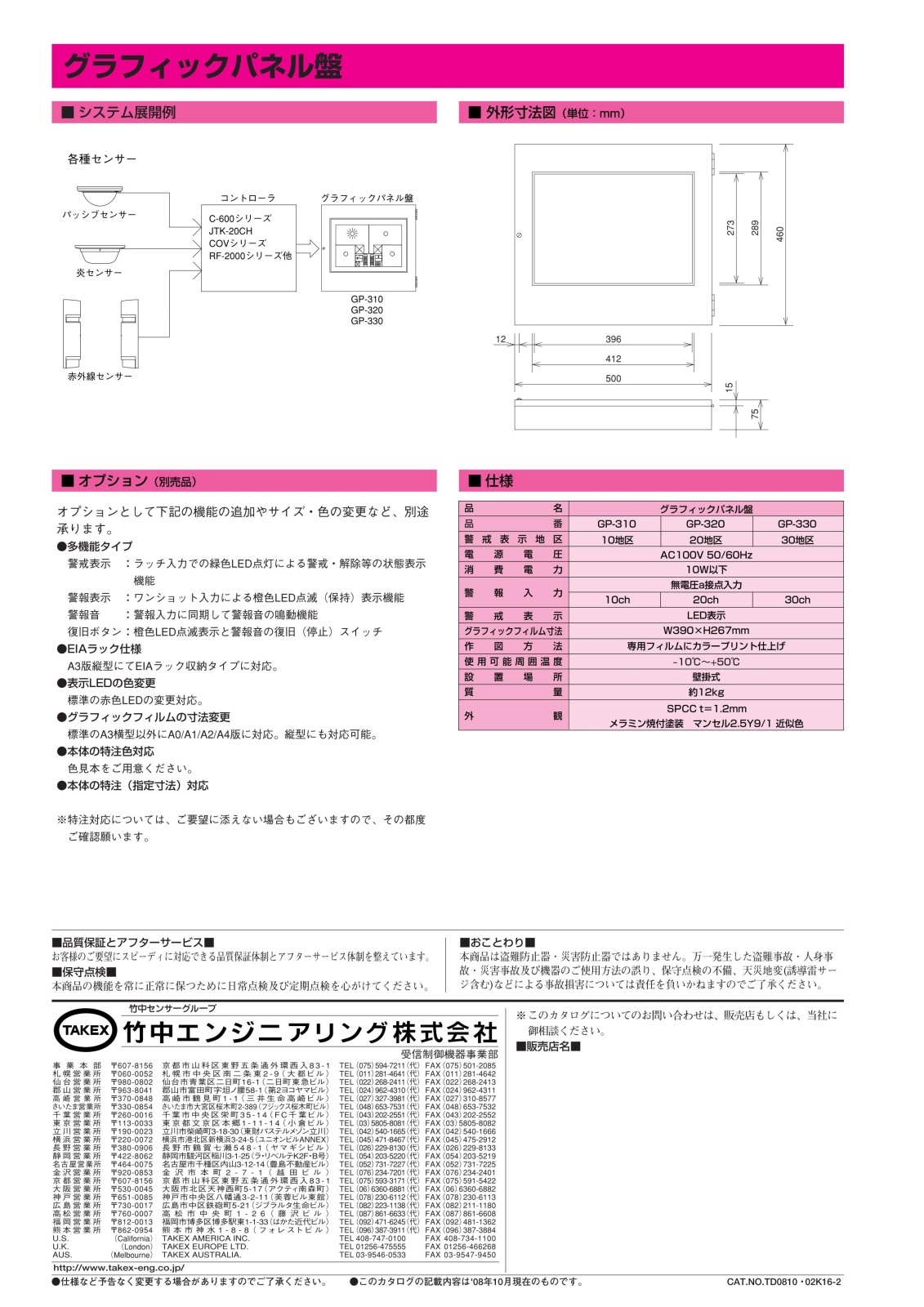

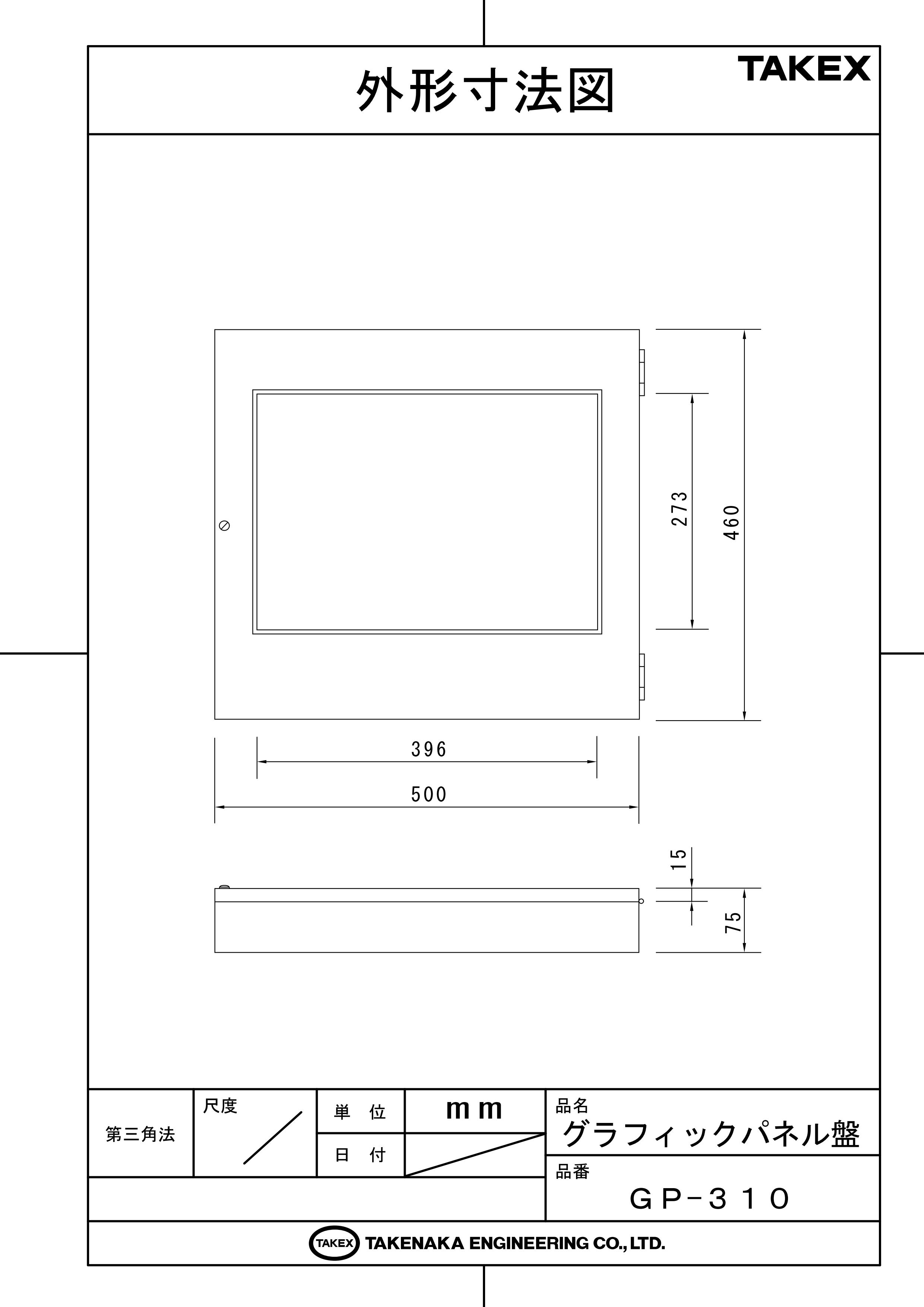

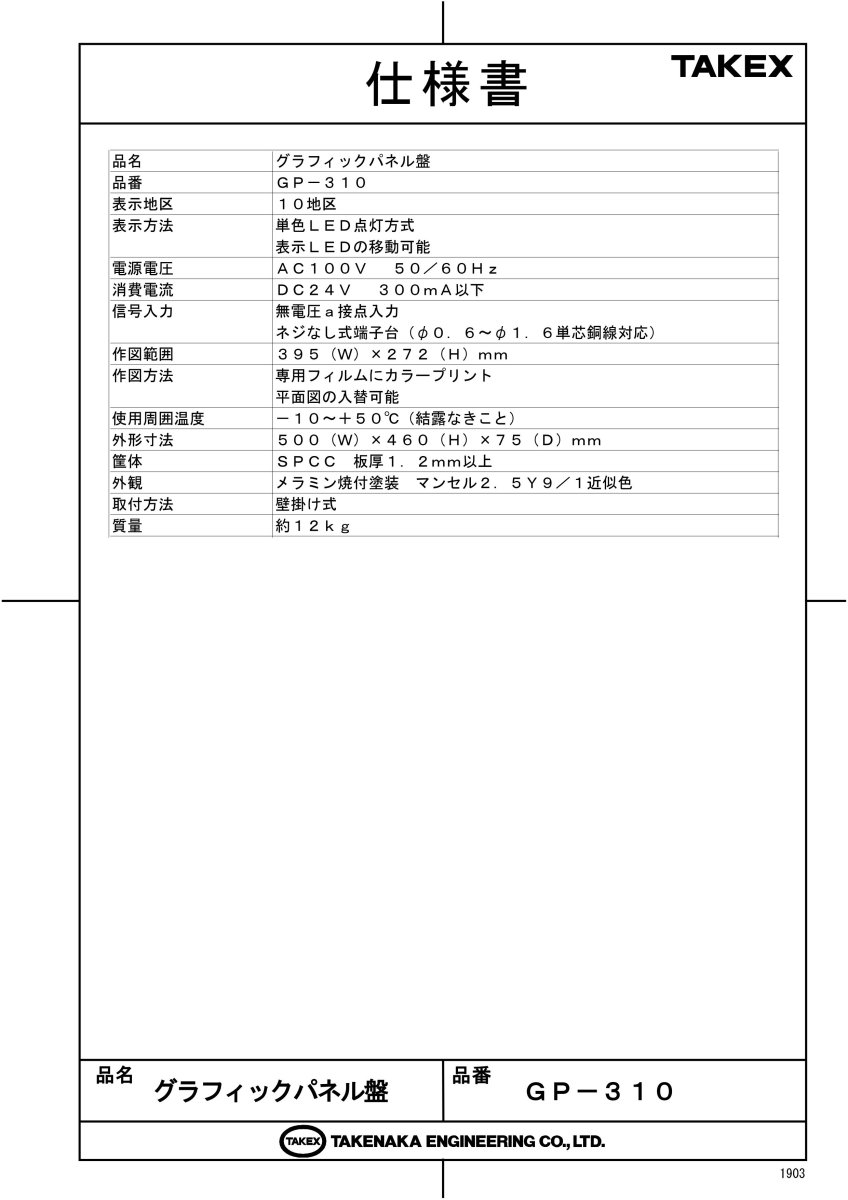

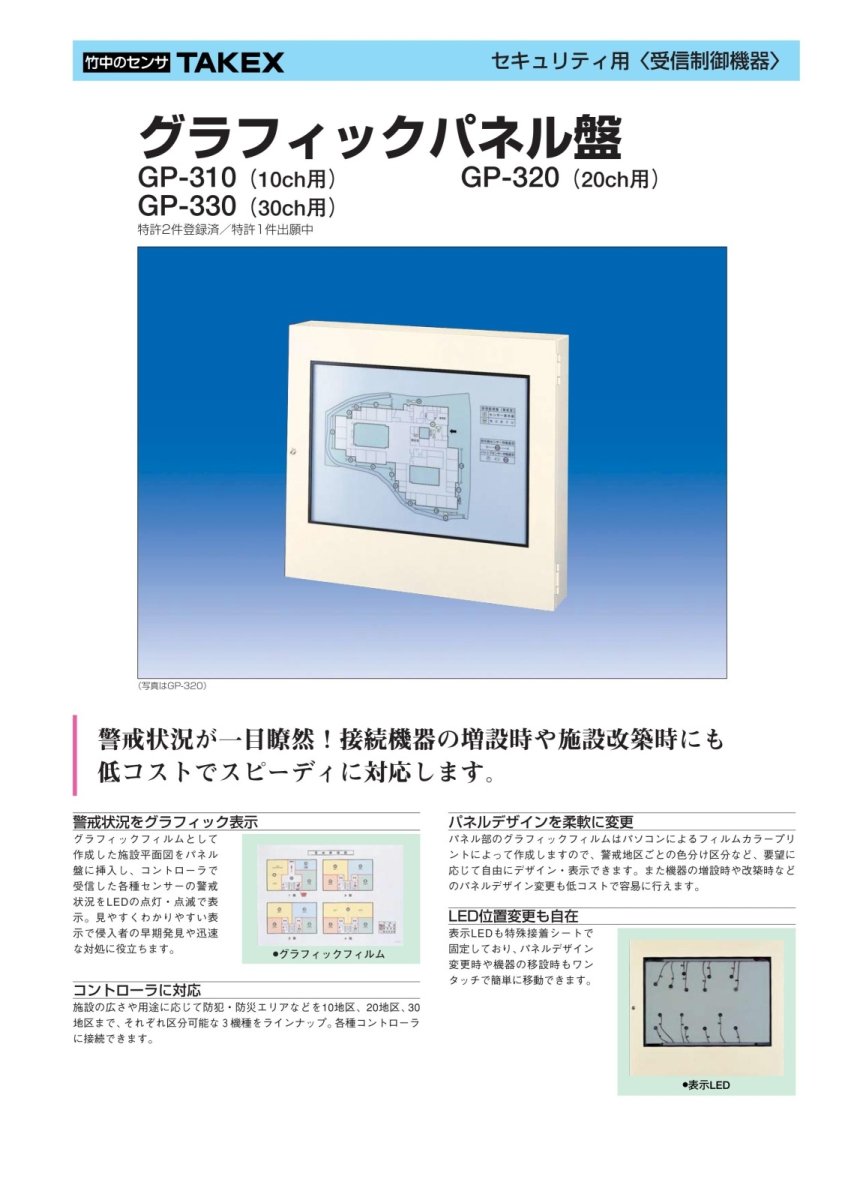

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィスビルや工場の総合監視盤
  • マンション管理室の防犯表示
  • 商業施設の防災・火災区域監視
  • 改築や増設が頻繁な施設の監視システム

導入前に確認したいポイント

  • 警戒区域の総数が10回線以内か
  • MAPフィルム（A3/A2サイズ）の作図・印刷が可能か
  • 設置場所の周囲に直射日光が当たらないか
  • AC100Vの電源供給が確保できるか

特長

警備状況をグラフィック表示で視覚化

グラフィックフィルムとして作成した施設平面図をパネル盤に挿入。コントローラから受信した各センサーの情報をLEDの点灯・点滅で表示します。図面上に直接光が投影されるため、文字情報だけの表示器に比べ、侵入者の位置を直感的に把握でき、迅速な対処を可能にします。

フリーロケーション構造による自在なLED配置

表示LEDユニットは固定式ではなく、背面の固定樹脂板上の任意の位置に配置可能です。実際の現場図面のポイントに合わせて数ミリ単位で調整できるため、複雑な間取りの現場でも正確な位置表示を実現します。

パネルデザインの柔軟な変更と低コスト運用

パネル部のグラフィックフィルムは、パソコンによるカラープリントで作成可能です。警備地区ごとの色分け区分など、要望に応じた自由なデザインが可能です。施設改修時のデザイン変更も低コストかつスピーディに行えます。

メンテナンス性に優れた特殊接着シート採用

表示LEDは特殊接着シートで固定されており、パネルデザインの変更時や機器の移設時もワンタッチで簡単に移動・再配置が可能です。専門的な工具を多用せずにレイアウト変更ができる現場重視の設計です。

高輝度・広角LEDによる高い視認性

バックライト透過型表示方式を採用し、高輝度な広角LEDの光を透過させて正面に投影します。斜め方向からの視認性も確保されており、監視室内のどの位置からでも警戒状況を確実に確認できます。

堅牢な前面強化ガラスと鋼板ボディ

パネル前面にはMAPフィルムを保護し平面度を維持するための強化ガラスを採用。本体はメラミン焼付塗装を施した鋼板（SPCC）で構成されており、法人・産業用途に求められる高い耐久性と信頼性を備えています。

多彩なコントローラとの接続性

無電圧a接点入力を10回線備えており、竹中エンジニアリング製の各種コントローラはもちろん、他社の受信機や制御機器とも柔軟に連携可能です。施設の規模に応じた最適なシステム構築をサポートします。

選定時に評価したい強み

  • 迅速な状況把握： 図面一体型表示により、警報発生箇所の「現場イメージ」が即座に湧きます。
  • 高い変更対応力： フィルムの再印刷とLEDの移動だけで、施設の改築・模様替えに即応可能です。
  • 長寿命設計： 期待寿命約50,000時間の高信頼性LEDを採用し、長期間の連続運用を支えます。
  • 施工のしやすさ： 内部に配線ダクト（大・小）を完備し、多数の回線もきれいに整理できます。

施工・設置ガイド

施工は消防設備士や電気工事士などの有資格者が、各種法令（消防法、電気通信事業法等）に準拠して行ってください。

確認項目 この製品での考え方・推奨仕様
推奨設置高さ 視認性を考慮し、床面からパネル中心まで1,500mm〜1,700mmを推奨。
使用電線 小勢力回路用耐熱保護電線（HP電線） 0.9mm〜1.2mmを推奨。
配線離隔 誘導ノイズ防止のため、AC100V/200V線からは300mm以上の離隔を確保。
環境条件 直射日光、振動、腐食性ガスのない屋内環境に設置してください。

製品仕様

項目 内容
品名 グラフィックパネル盤
品番 GP-310
警備表示地区 10地区
電源電圧 AC100V（50／60Hz）
消費電力 10W以下
センサー信号入力 無電圧a接点入力 10CH
警報表示 LED表示
無電圧a接点入力時 単色赤色LED点灯
グラフィックフィルム寸法 W390×H267mm
作図方法 専用フィルムにカラープリント仕上げ
使用可能周囲温度 - 10℃〜+50℃（結露なきこと）
設置場所 屋内（壁掛式）
質量 約12kg
外観 SPCC t=1.2mm
メラミン焼付塗装 マンセル2.5Y9／1近似色

FAQ

Q：MAPフィルムはどのように用意すればよいですか？ A：専用のグラフィックフィルムに対し、パソコンで作成した施設平面図をカラープリンター等でプリントして作成します。
Q：表示するLEDの位置は固定されていますか？ A：いいえ、フリーロケーション構造を採用しており、内部の樹脂板上の任意の位置に接着シートで固定・移動が可能です。
Q：10回線以上の表示が必要な場合はどうすればよいですか？ A：上位機種として20地区用、30地区用のラインナップがございます。用途に合わせて選定してください。
Q：屋外に設置することはできますか？ A：本製品は屋内専用（壁掛式）です。雨や水しぶきのかかる場所には設置できません。
Q：どのような信号でLEDが点灯しますか？ A：各回線の無電圧a接点入力によって、該当するLEDが単色赤色で点灯します。
Q：停電時のバックアップ機能はありますか？ A：本機自体にバッテリーは内蔵されておりませんが、AC100V電源を非常用電源やUPSから供給することで継続運用が可能です。
Q：LEDの寿命はどのくらいですか？ A：期待寿命は約50,000時間です。ただし、使用環境により前後するため、定期的な動作点検を推奨します。
Q：フィルムの交換は自分で行えますか？ A：はい、背面板を開けてフィルム固定ネジを外すことで交換可能ですが、感電防止のため必ず電源を遮断してから作業を行ってください。
Q：LEDが点滅することはありますか？ A：基本は点灯表示ですが、接続するコントローラ側の出力仕様やシステム構成により、異常時に点滅させるなどの運用も可能です。
Q：色の変更は可能ですか？ A：標準は単色赤色LEDですが、MAPフィルム側の着色デザインにより、見た目上の色分け表現を工夫することが可能です。
