竹中エンジニアリンググラフィックパネル盤 20回線対応屋内壁掛型防犯・防災監視

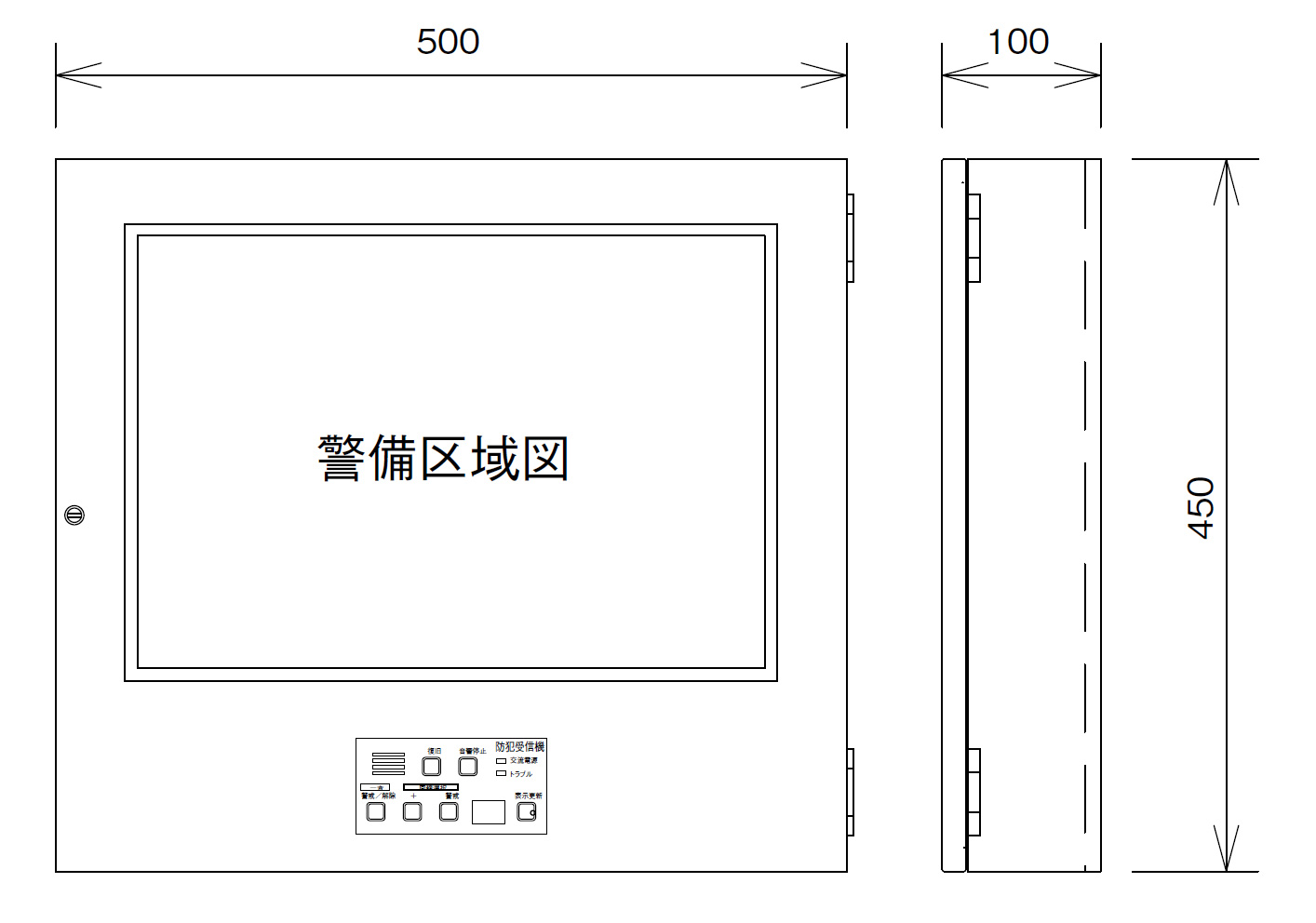

GP-320 グラフィックパネル盤 20回線用

施設の警戒状況を直感的な平面図で把握できる、高機能グラフィックパネル盤です。20回線の信号入力に対応し、LEDの点灯・点滅によって侵入箇所の早期発見と迅速な初動対応を強力に支援します。

型番： GP-320
製品名： グラフィックパネル盤 20回線用
表示地区数： 20地区
信号入力： 無電圧a接点入力 20CH
電源電圧： AC100V (50/60Hz)
設置場所： 屋内（壁掛式）

資料ダウンロード

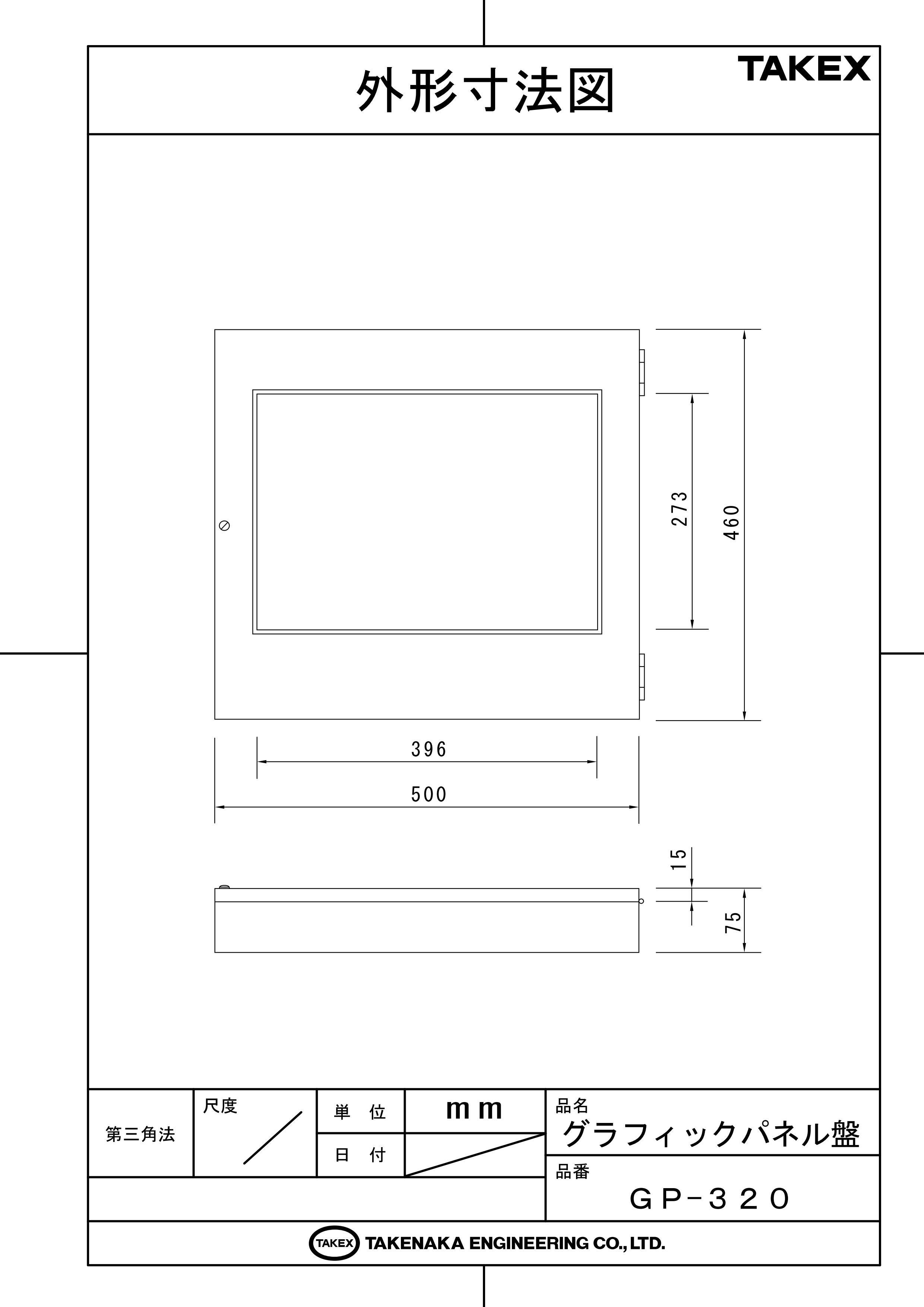

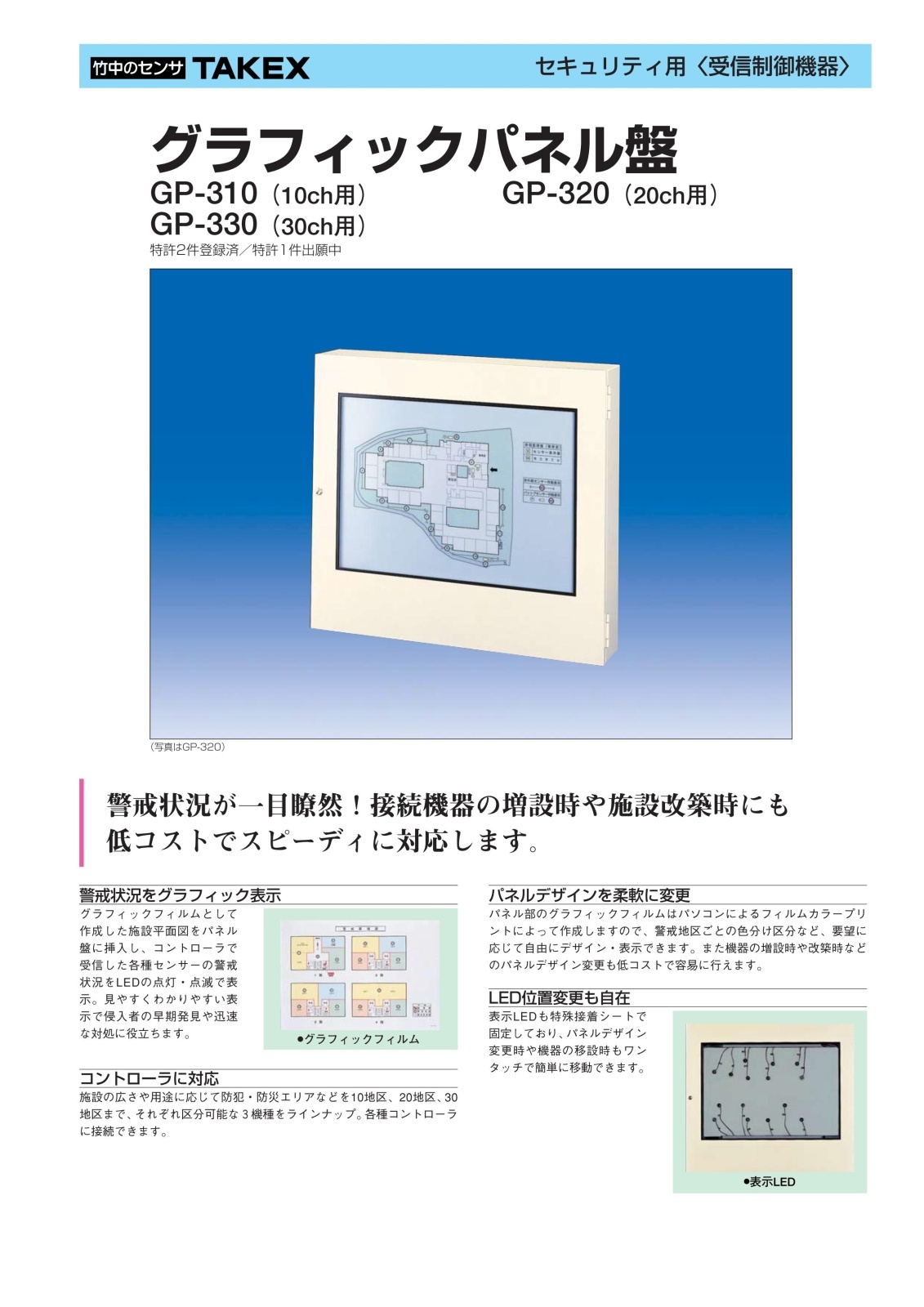

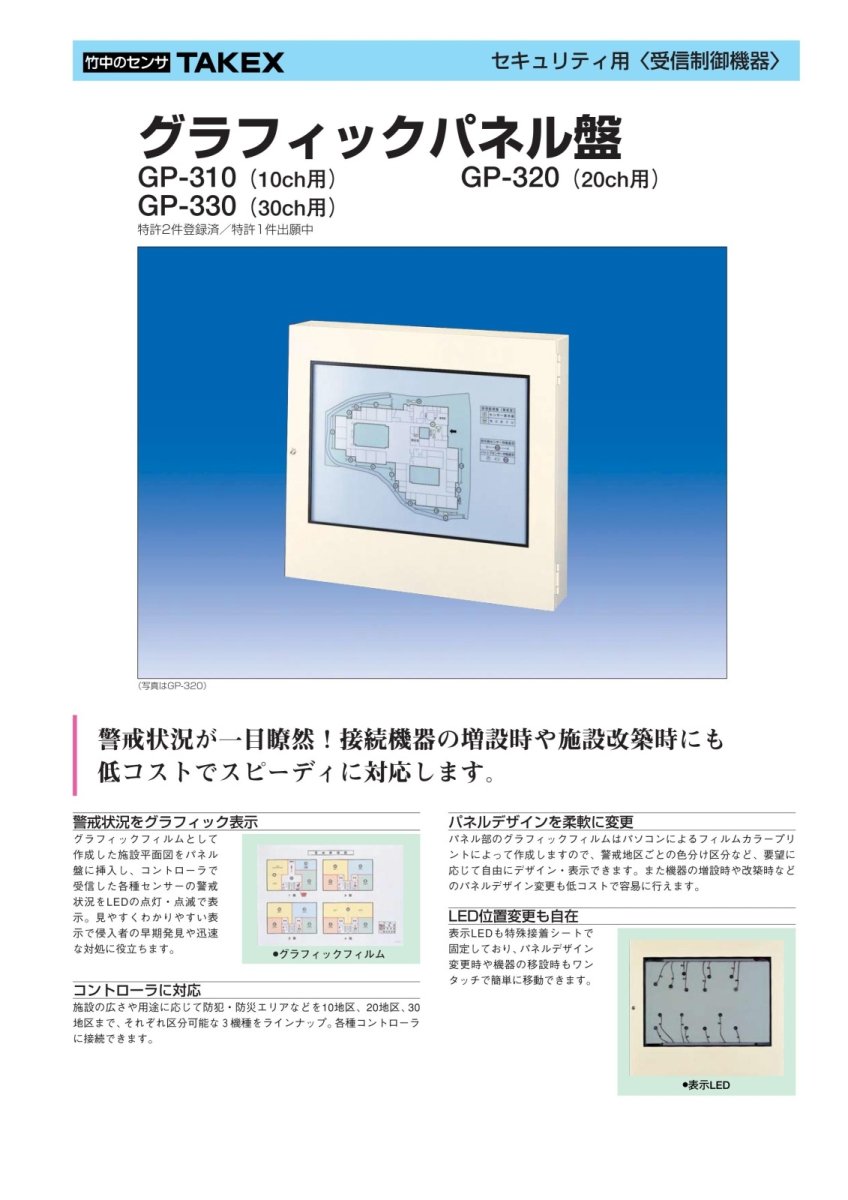

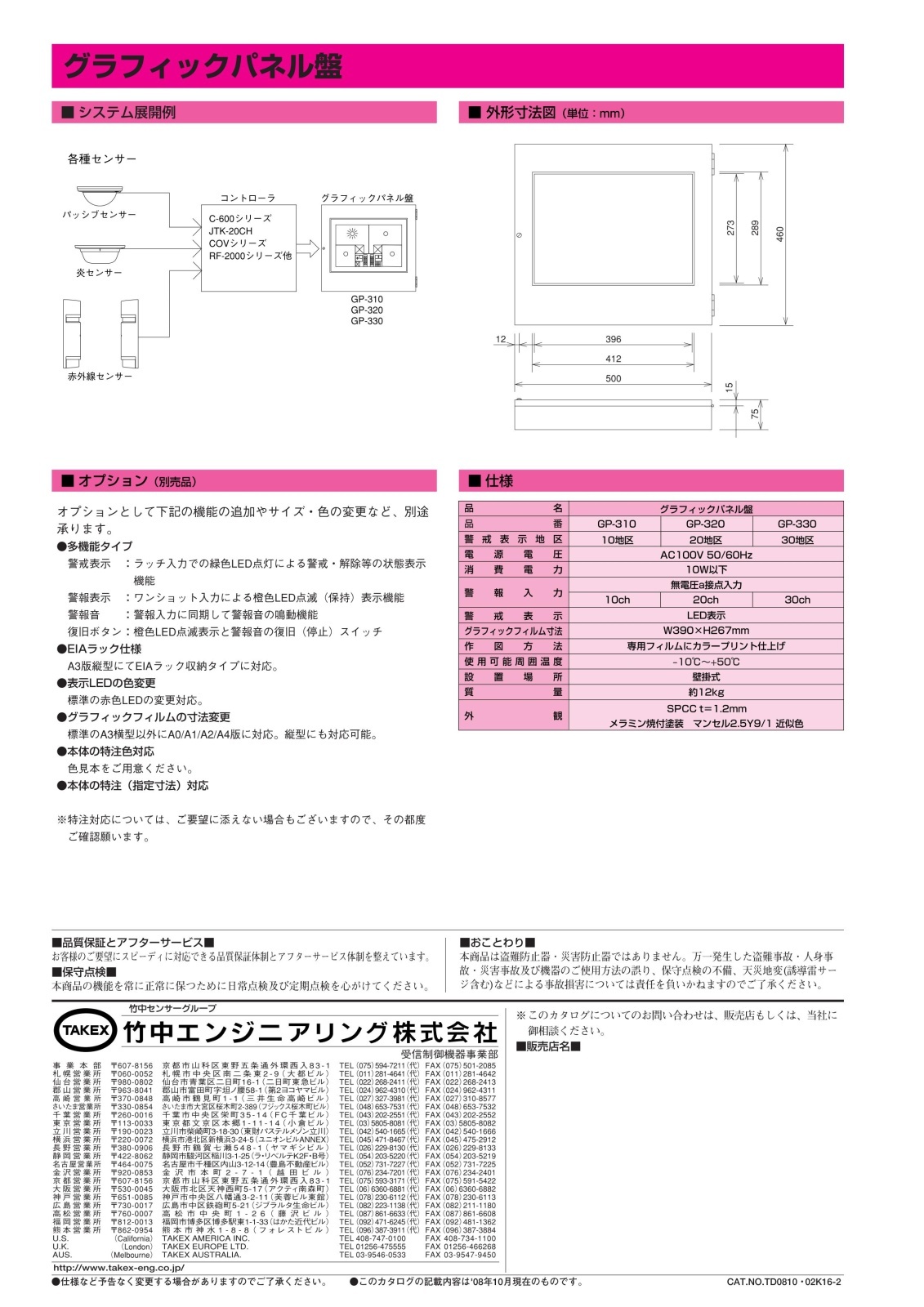

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

大規模オフィスビル・工場の警備監視
病院・福祉施設の所在・異常確認
学校・公共施設の防犯管理
多回線センサーを集約する中央監視室

導入前に確認したいポイント

接続するセンサー接点（無電圧a接点）の数
設置壁面の強度（本体質量約12kg）
AC100V電源の確保が可能か
MAPフィルム用図面データの有無

特長

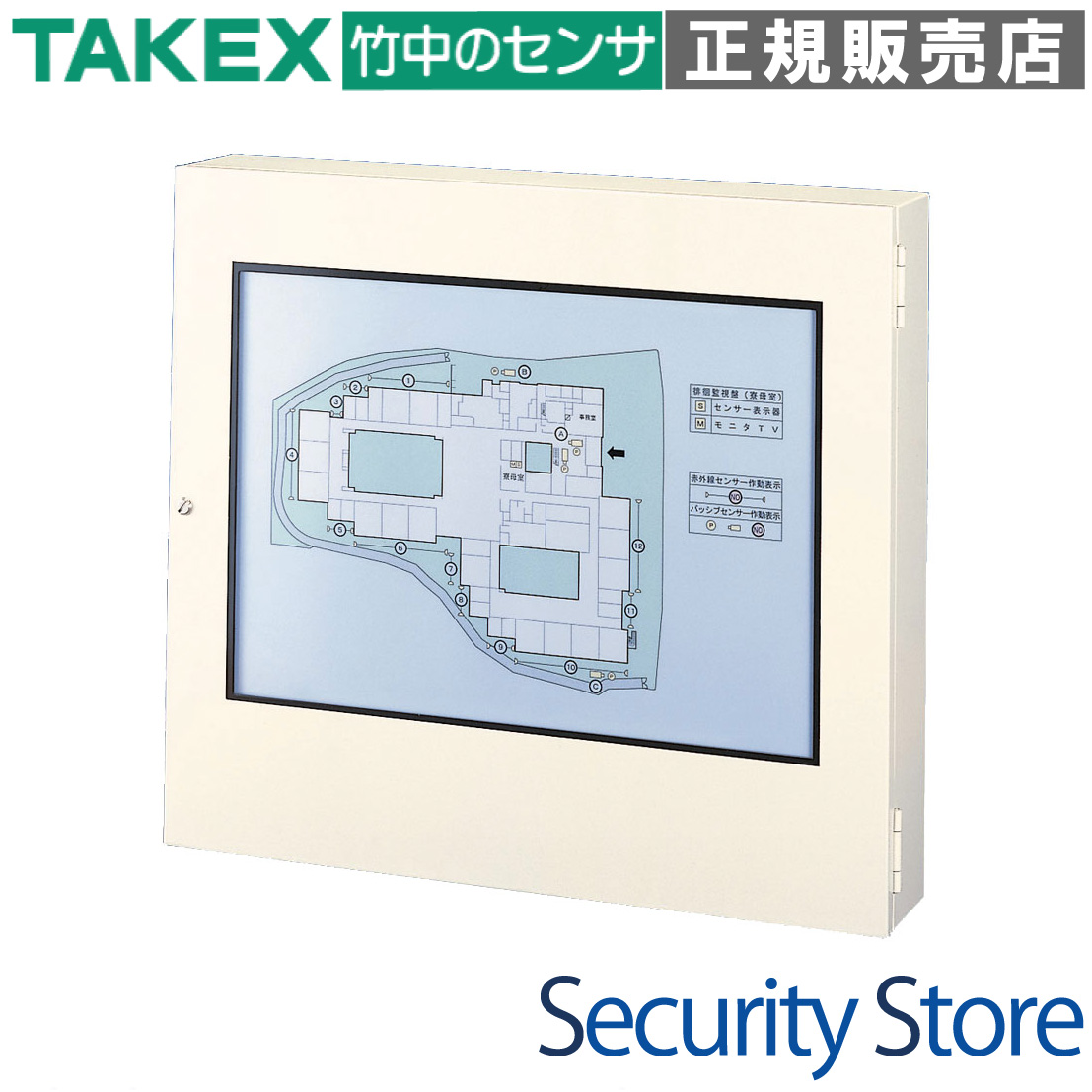

警備状況をグラフィックで一目瞭然に表示

施設平面図をグラフィックフィルムとしてパネル内に挿入。各種センサーからの信号を受け、該当エリアのLEDが点灯することで、異常発生箇所を視覚的に瞬時に把握できます。管理者の誤認を防ぎ、初動の遅れを最小限に抑えます。

「フレキシブル・ロケーション」による自由なLED配置

表示用LEDユニットは基板固定ではなく、特殊接着シートを用いて樹脂板上の任意の位置に固定できる構造です。建築図面上の正確な警戒ポイントに光を同期させることができ、回線ごとの微調整も数ミリ単位で容易に行えます。

3層構造による高精彩MAP表示システム

MAPフィルム、フィルム固定樹脂板、フィルム固定ガラスの3層構造を採用。LEDの直進光を効率よく透過させつつ、表面の強化ガラスにより図面の平滑性と耐久性を確保。広角からの視認性も高く、監視業務の質を向上させます。

メンテナンス性に優れたセパレーション構造

背面板を開くことで、表面のMAP表示を乱すことなく内部の配線調整やLEDの移動が可能です。施工後のレイアウト変更や、感知器の増設に伴う表示位置の変更にも、盤全体の交換を必要とせず柔軟かつ経済的に対応できます。

低コストでスピーディなデザイン変更

パネル部のグラフィックフィルムは、パソコンによるフィルムカラープリントで作成可能です。警備地区の色分け区分など、現場の要望に応じた自由なデザインが可能で、施設の改築時や用途変更時にも迅速に更新できます。

20回線の大容量入力と確実なステータス表示

最大20地区までの個別管理が可能。高輝度広角LED（赤色）を採用しており、点灯時は異常検知や在室信号を明確に示します。端子台も整理されており、多回線の配線作業もスムーズに行える設計です。

    選定時に評価したい強み
    直感的な視認性： 図面上に直接LEDが配置されるため、教育なしでも誰でも状況が把握可能。
優れた拡張性： 現場でのLED位置変更が容易で、センサーの追加設置にも柔軟に対応。
堅牢な筐体設計： メラミン焼付塗装を施した鋼板製で、長期運用に耐える信頼性。
高いカスタマイズ性： 専用フィルムによるプリント仕上げにより、企業のロゴや特注デザインにも対応。



施工・設置ガイド

本製品は屋内壁掛型です。床面からパネル中心まで1,500mm〜1,700mmの目線の高さを基準に設置してください。重量があるため、必ず十分な強度を持つ壁面に固定してください。

確認項目	仕様・対応内容
設置高さ	1,500mm〜1,700mm（推奨：目線の高さ）
取付環境	振動・衝撃のない屋内、直射日光の当たらない場所
配線電線	HP 0.9mm〜1.2mm 程度の耐熱・小勢力用電線を推奨
フィルム作成	W390×H267mmの範囲で専用フィルムにプリント

電気的仕様・LED挙動

項目	内容・数値
LED点灯（定常）	警戒区域の異常検知、または信号受信中
LED消灯	正常監視状態（無信号）
入力許容電圧範囲	DC20V〜DC30V（定格DC24V）
最大消費電流	約500mA（20回線全点灯時）
絶縁抵抗	5MΩ以上（DC500Vメガにて端子-筐体間）

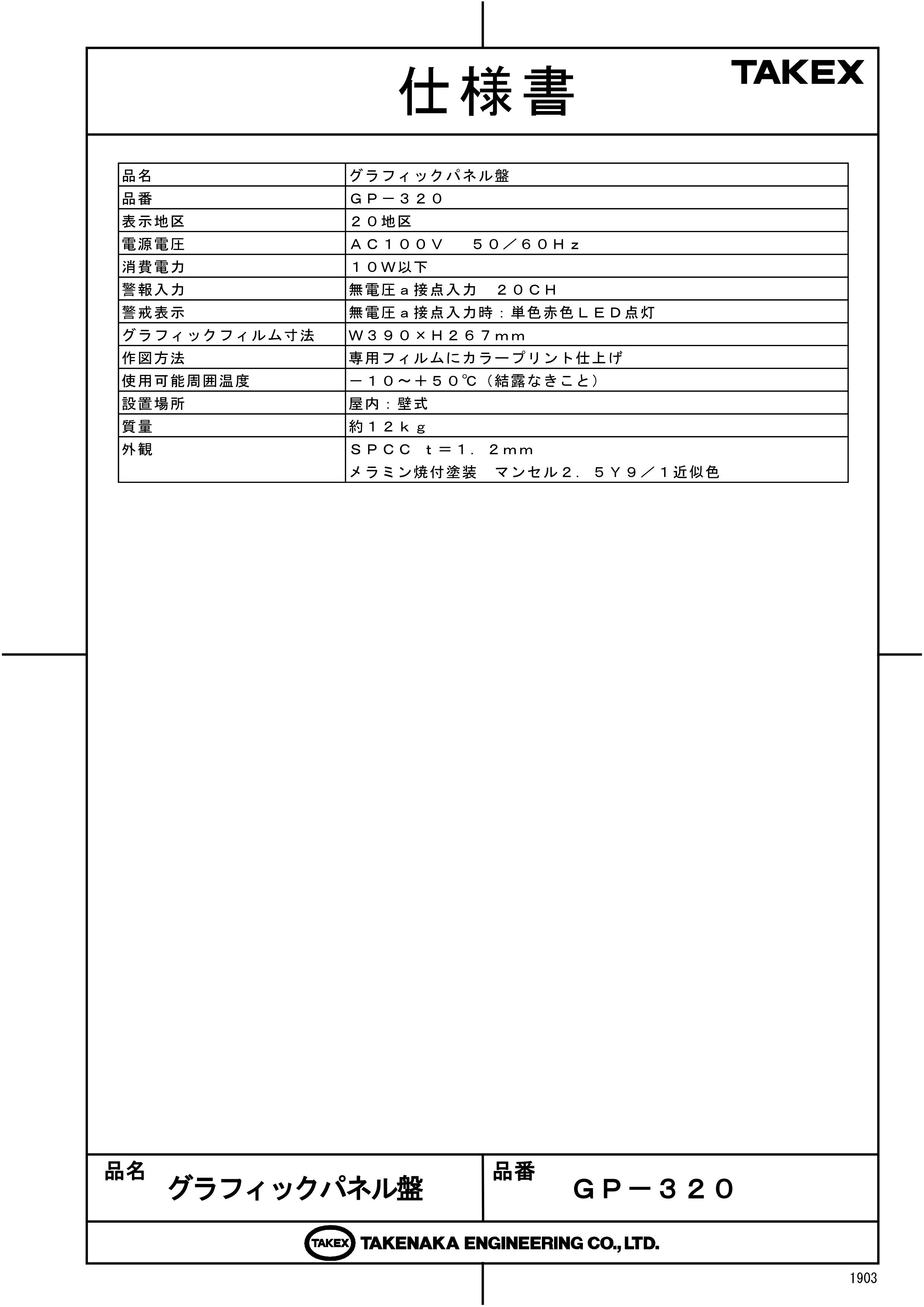

製品仕様

項目	内容
品名	グラフィックパネル盤
品番	GP-320
警備表示地区	20地区
電源電圧	AC100V（50／60Hz）
消費電力	10W以下
センサー信号入力	無電圧a接点入力 20CH
警報表示	LED表示無電圧a接点入力時単色赤色LED点灯
グラフィックフィルム寸法	W390×H267mm
作図方法	専用フィルムにカラープリント仕上げ
使用可能周囲温度	- 10℃〜+50℃（結露なきこと）
設置場所	屋内（壁掛式）
質量	約12kg
外観	SPCC t=1.2mm メラミン焼付塗装マンセル2.5Y9／1近似色

FAQ

Q：GP-320は何回線まで表示できますか？ A：最大20回線（20地区）の表示が可能です。

Q：LEDの位置は後から変更できますか？ A：はい、LEDユニットは特殊接着シートで固定されているため、パネルデザイン変更時や移設時も簡単に移動させることができます。

Q：どのような信号で点灯しますか？ A：無電圧a接点の入力信号に対応しており、信号を受けると該当する赤色LEDが点灯します。

Q：電源は必要ですか？ A：はい、AC100Vの電源が必要です。消費電力は10W以下です。

Q：屋外に設置できますか？ A：いいえ、屋内壁掛専用モデルです。結露のない環境でご使用ください。

Q：MAPフィルムの図面はどのように用意すればいいですか？ A：専用フィルムにパソコンのカラープリンター等でプリントして作成します。詳細はメーカーまたは弊社までお問い合わせください。

Q：12kgの重さはどのような壁でも大丈夫ですか？ A：石膏ボードのみの壁面などは強度が不足するため、必ず補強板を入れるか、十分な強度の下地がある場所に確実に取り付けてください。

Q：全点滅させることはできますか？ A：標準仕様では無電圧接点入力による「点灯」動作となります。

Q：メンテナンスは前面から行いますか？ A：基本的には背面板を開けて内部の配線調整やLED移動を行える「セパレーション構造」となっております。

Q：DC24V電源でも動作しますか？ A：本機はAC100V入力仕様ですが、内部回路への直接給電については設計上の確認が必要です。標準仕様はAC100Vです。
