在室表示用グラフィックパネル盤 10ch用 [GP-310AR]

在室表示用グラフィックパネル盤 10ch用 [GP-310AR]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) グラフィックパネル 在室表示 ビル管理システム

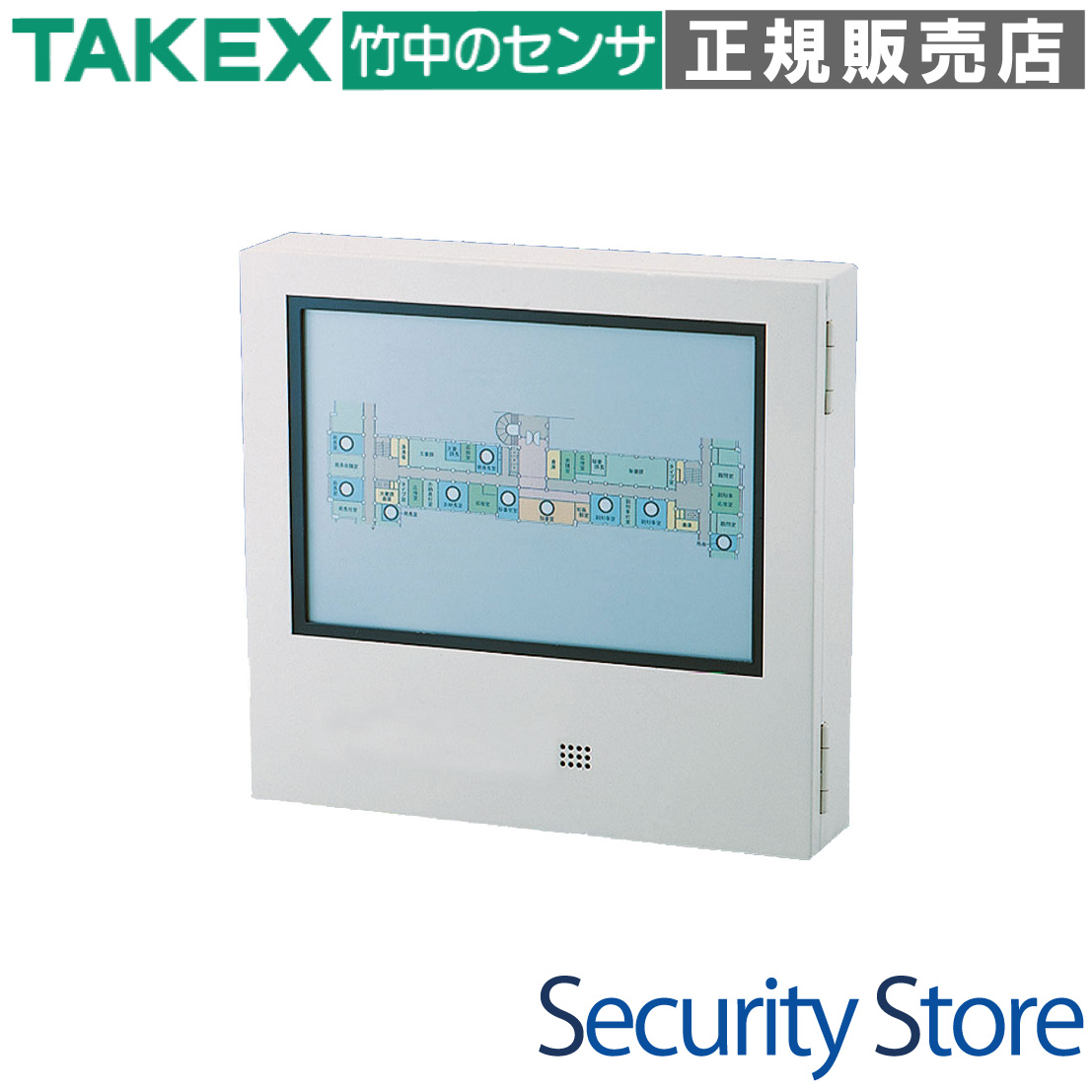

GP-310AR 在室表示用グラフィックパネル盤 10ch用

GP-310ARは、会議室や役員室、教授室などの使用状況・在室状況をマップ上でリアルタイムに視覚化できる、10チャンネル対応のグラフィックパネル盤です。フリーロケーション・インジケーター構造により、建築レイアウトの変更にも柔軟に対応できる高度なカスタマイズ性を備えています。

  • 型番： GP-310AR
  • 製品名： 在室表示用グラフィックパネル盤 10ch用
  • 入力方式： 無電圧a接点入力（10系統）
  • 表示方式： 高輝度単色赤色LED（フリーロケーション配置）
  • 主な用途： 会議室の在室表示、設備機器の運転監視、警戒区域の視覚把握
  • 電源仕様： AC100V±10% (50/60Hz)
GP-310AR 在室表示用グラフィックパネル盤 10ch用

資料ダウンロード

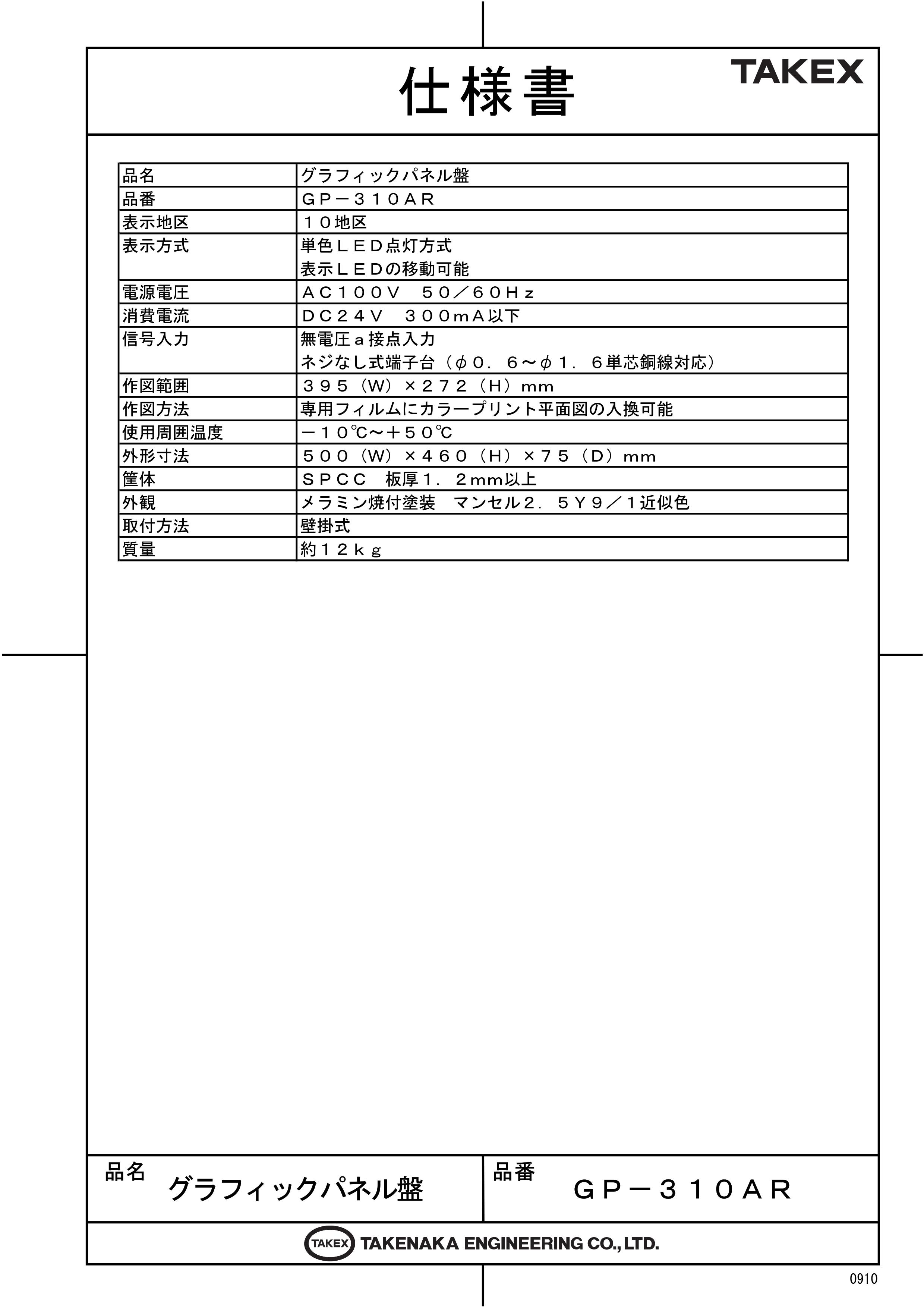

仕様書（PDF）

この製品が向いている用途

  • 会議室・応接室・役員室の使用状況可視化
  • 大学・研究施設の教授室の在室表示
  • 工場やビルにおける設備機器の運転状況監視
  • 防犯・防災システムにおける警戒区域の特定
  • 病院や介護施設でのスタッフステーション監視

導入前に確認したいポイント

  • 10ch以上の表示が必要か（複数台設置検討）
  • AC100Vの電源確保が可能か
  • 壁面設置または埋込設置のスペース確認
  • 入力信号が「無電圧a接点」であるか
  • 表示用MAPフィルム（A3サイズ）の作成準備

特長

1. フリーロケーション・インジケーター構造

表示用LEDユニットは固定されておらず、フィルム固定樹脂板上の任意の位置に配置できる独自の構造を採用しています。これにより、建物のレイアウト変更や監視対象の増設が発生した場合でも、ハードウェアの買い替えなしで現場での柔軟な対応が可能です。

2. 高透過・高精彩MAP表示システム

MAPフィルム、フィルム固定樹脂板、フィルム固定ガラスの3層構造を採用。バックライトとなるLEDの光を効率よく透過させつつ、表面の強化ガラスにより図面の平滑性と耐久性を確保。暗所や離れた場所からでも一目で状況を把握できる高い視認性を実現しています。

3. レイアウト変更への柔軟な対応力

部屋の名称変更や間取りの改修に対しても、MAPフィルムを差し替え、LEDの位置を貼り替えるだけで対応可能です。長期にわたる施設運用において、メンテナンスコストの低減と運用効率の向上に大きく貢献します。

4. 外部機器連携によるスマート制御

在室操作スイッチ（WNH-5611等）を使用した場合、本機での表示とあわせて部屋の照明制御なども同時に行うことが可能です。手動操作だけでなく、パッシブセンサーやリトリガータイマーユニットと併用することで、人の動きを検知して自動的に在室表示を切り替える無人制御システムも構築できます。

5. 堅牢なSPCC鋼板製ボディと保護ガラス

外装には耐久性に優れたSPCC（冷間圧延鋼板）の焼付塗装仕上げを採用。前面には3.0mm厚の強化透明ガラスを備え、指紋や傷から内蔵フィルムを守ります。法人・公共施設での過酷な使用環境に耐えうる高信頼設計です。

6. 精密な位置出しを可能にする基準線設計

パネル内部には「位置決め基準線」が設けられており、初めての施工時でもフィルムの水平・垂直を確実に出すことができます。また、樹脂板に設けられた切り欠き部から指でフィルムを微調整できるなど、施工者の作業性を追求した設計となっています。

7. 現場対応を支援するLED表示パターン

10系統の各チャンネルは個別に制御され、信号受信時の点灯および非受信時の消灯により、即座にステータスを判別できます。配線不良やLEDの断線トラブルが発生した場合も、不規則な点滅等により異常を察知しやすい回路構成となっています。

選定時に評価したい強み

  • カスタマイズ性： LED配置が自由自在で、独自のフロアマップに完全対応可能。
  • 運用の柔軟性： 手動スイッチから自動センサーまで、多様な入力ソースに対応。
  • 耐久性： 鋼板製筐体と強化ガラスによる、公共施設でも安心の堅牢性。
  • 施工性： 基準線や配線ダクトにより、美しく正確な設置が短時間で完了。

施工・設置ガイド

本機は壁面設置型の精密電子機器です。以下の条件を遵守して施工を行ってください。

  • 取付環境： 周囲温度-10℃〜+40℃、湿度85%以下の結露なき場所に設置してください。
  • 配線処理： LEDのリード線は専用の配線ダクト内に収め、背面板で噛み込まないよう注意してください。
  • 電源接続： AC100V電源の結線は必ず有資格者が行い、主電源を遮断した状態で作業してください。
確認項目 この製品での考え方
対応入力数 最大10チャンネルまで対応（増設時は複数台連結）
信号形式 無電圧a接点（パッシブセンサー、壁付スイッチ、リレー出力等）
図面サイズ A3版横型（専用フィルムへの印刷を推奨）
メンテナンス LEDユニットは粘着シートによる再配置が可能

トラブルシューティング

現象 推定原因 処置・点検項目
特定の回線が点灯しない LEDの寿命またはリード線の断線 正常な回線のLEDと入れ替えて点灯を確認
全LEDが点灯しない 電源未供給または極性ミス 入力端子での電圧測定（AC100V）を実施
表示と図面がずれている フィルムの固定不良 位置決め基準線を指標に再調整を実施
光が暗い・ムラがある フィルムの汚れまたは光軸のずれ フィルムの清掃およびLEDの垂直貼り付けを確認

製品仕様

項目 内容
電源電圧 AC100V±10% 50/60Hz
消費電力 10W以下
入力 無電圧a接点×10系統
表示 無電圧a接点入力時 : 単色赤色LED点灯
グラフィック A3版横型 専用フィルムに印刷（有効表示範囲 390×267mm）
外装材質 SPCC t=1.2mm（冷間圧延鋼板）
前面板 強化透明ガラス 3.0t
内部保持板 透明ポリカーボネート樹脂板
外観色 マンセル2.5Y9/1近似色（焼付塗装）

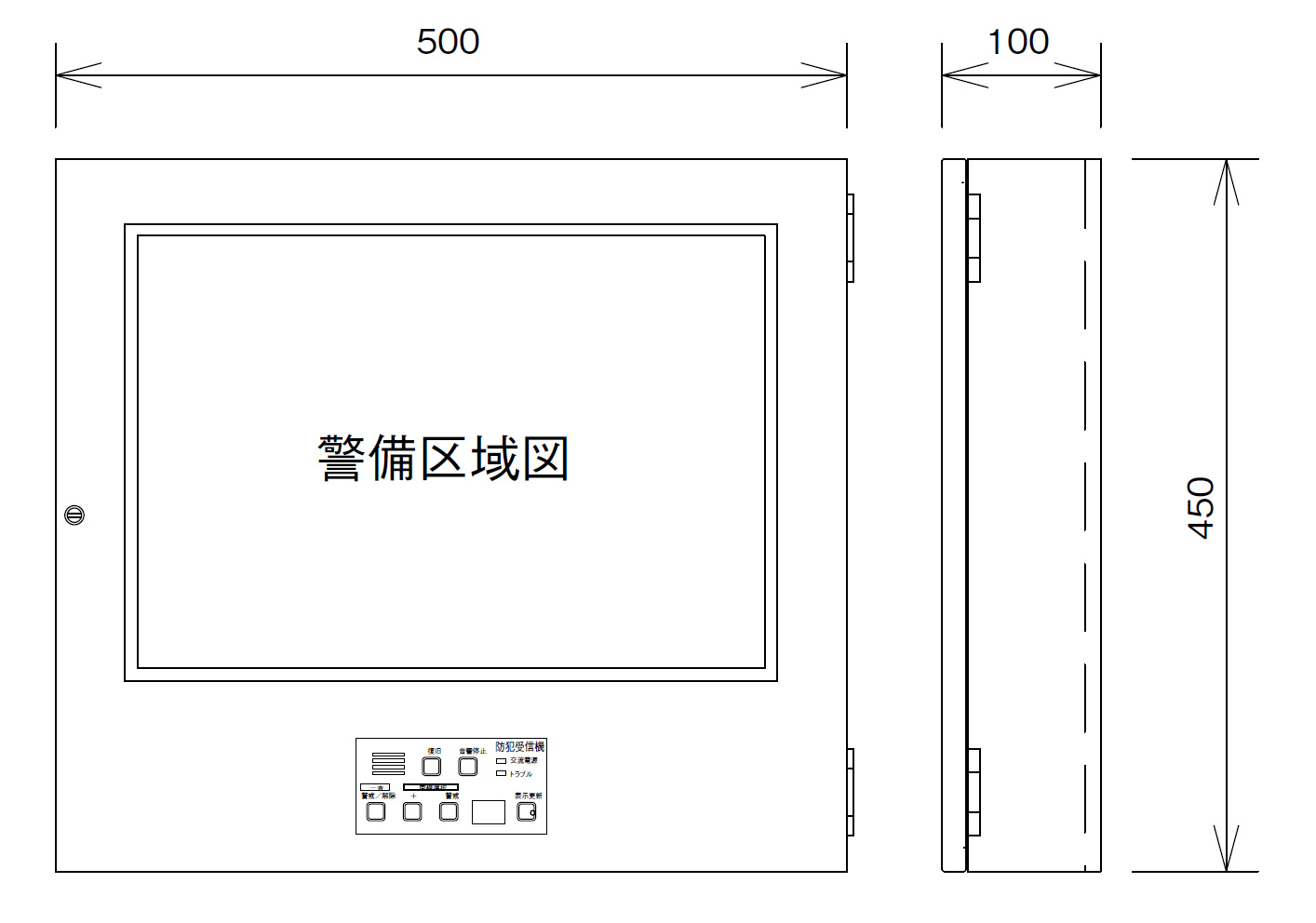

外形寸法 W500 × H460 × D75mm
総重量 約3.5kg

FAQ

Q：LEDの位置は後から変更できますか？ A：はい、可能です。LEDユニットは粘着シートで保持されているため、剥がして新しい位置へ再配置することができます。
Q：入力信号にはどのような機器が接続できますか？ A：無電圧a接点出力を持つ機器であれば接続可能です。人感センサー、壁面スイッチ、各種リレー出力などが一般的です。
Q：A3サイズ以外のフィルムも使用できますか？ A：標準仕様はA3横型です。縦長レイアウト用のA2タイプ（GP-320RF等）もございますが、本機（GP-310AR）はA3サイズに最適化されています。
Q：電源はDC24Vでも動作しますか？ A：本モデル（GP-310AR）はAC100V専用です。DC24V駆動が必要な場合は、別モデルの選定が必要ですのでお問い合わせください。
Q：LEDが点灯しっぱなしになるのですが、故障ですか？ A：入力信号が入り続けているか、配線がショートしている可能性があります。入力端子を外して消灯するか確認してください。
Q：センサーと連動させて「自動で在室表示」にするには何が必要ですか？ A：パッシブセンサーと、信号保持用のリトリガータイマーユニットを併用することで、検知後一定時間点灯させる運用が可能です。
Q：フィルムの作成もお願いできますか？ A：弊社では承っておりませんが、透過型の専用フィルムにお客様で印刷いただくか、専門の印刷業者様へご依頼ください。
Q：屋外設置は可能ですか？ A：いいえ、屋内専用モデルです。直射日光や結露、雨が当たる場所への設置は避けてください。
Q：10ch以上の表示を行いたい場合はどうすればよいですか？ A：本機を複数台並べて設置いただくことで、20ch、30chといった大規模な表示システムを構築可能です。
Q：LEDの寿命はどのくらいですか？ A：定格使用時で約50,000時間（光量半減までの目安）です。長期間安心してご利用いただけます。
