大音量電子ベル 屋外防雨型仕様(IP56) [KB-12A]

大音量電子ベル 屋外防雨型仕様(IP56) [KB-12A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電子ベル IP56屋外防雨型 最大105dB DC12V駆動

KB-12A 大音量電子ベル 屋外防雨型仕様(IP56)

最大105dBの強力な電子音と高輝度LED表示灯を一体化した、高出力な警報用電子ベルです。IP56相当の防雨構造により、工場、倉庫、駐車場などの屋外環境や水気の多い現場での確実な注意喚起を可能にします。

  • 型番： KB-12A
  • 製品名： 大音量電子ベル（警報表示灯付）
  • 方式 / カテゴリ： 電子音響警報器（警報表示灯一体型）
  • 主な用途： 防犯警報、工場内の呼び出し、設備異常の通知、屋外施設への警告
  • 設置場所 / 対応環境： 屋内・屋外（IP56相当）、使用温度範囲 -10℃〜+55℃
  • 電源 / 通信： DC10.8〜16.5V（定格DC12V）

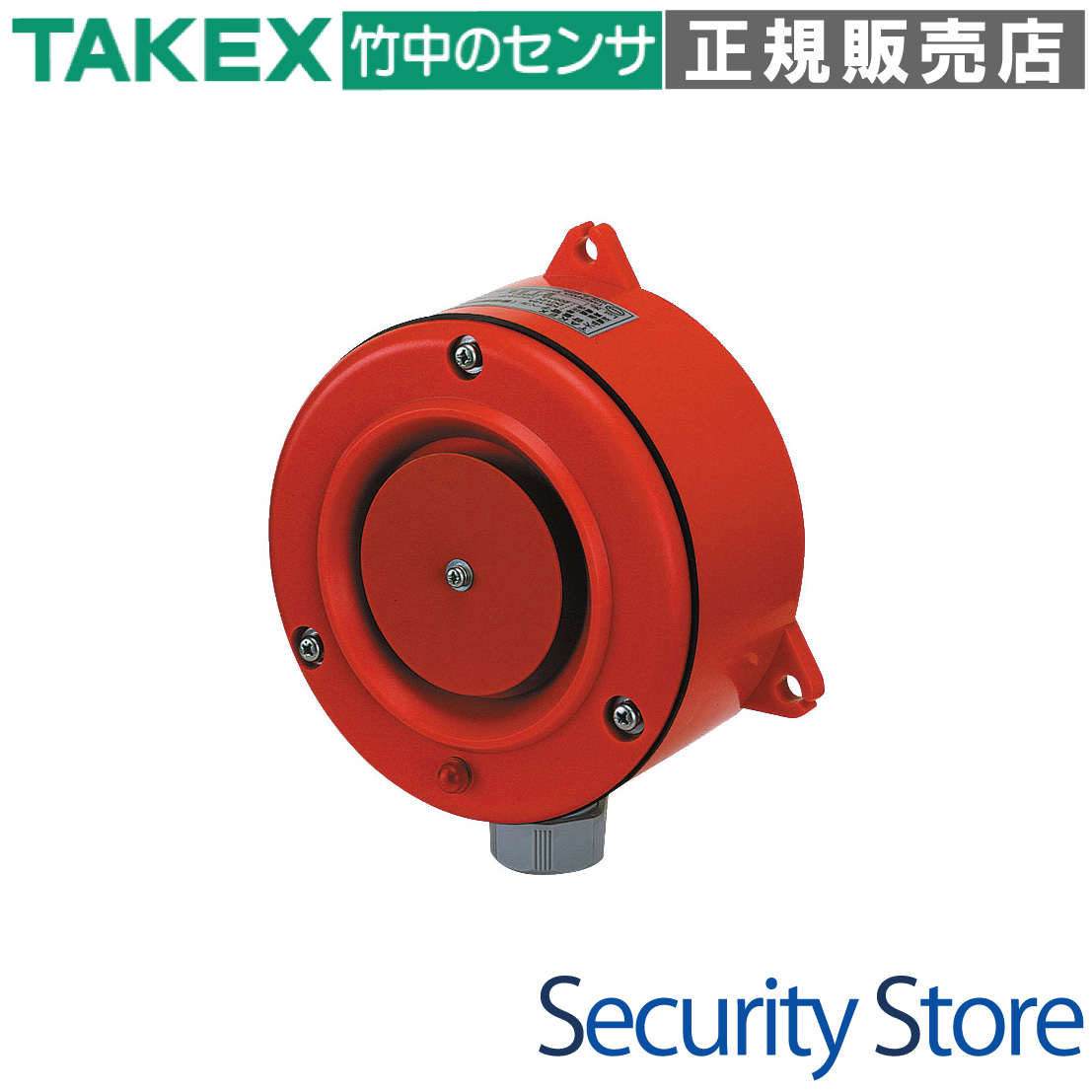

KB-12A 大音量電子ベルの製品画像

資料ダウンロード

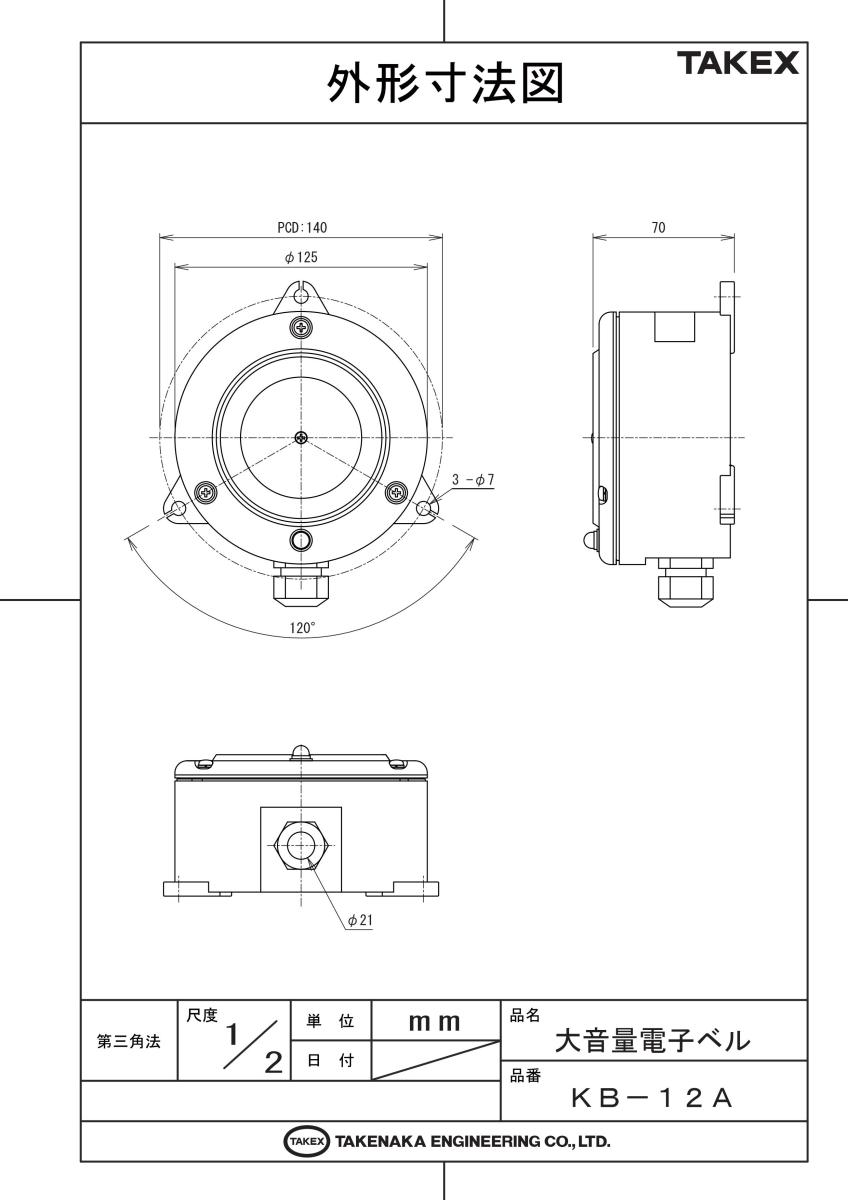

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 騒音の激しい工場や工事現場での警報
  • 雨水のかかる屋外駐車場の出庫警告
  • 防犯システム連動による侵入者への威嚇
  • 広範囲への異常事態・非常呼び出し通知

導入前に確認したいポイント

  • 動作電圧はDC12V（10.8V〜16.5V）であるか
  • 設置面は平滑か（凹凸がある場合はコーキングが必要）
  • ケーブル引き込み部を下向きに配置できるか
  • 最大電流220mAを供給可能な電源容量があるか

特長

最大105dBの強力な警報音

大音量の電子音を採用しており、騒音の大きな工場内や、広範囲に音を届けたい屋外施設でも確実に周囲へ警報を伝えることができます。環境に応じて調整可能な音量ボリュームも内蔵しています。

13種類の多彩な音色を内蔵

内部のディップスイッチを切り替えるだけで、13種類の音色（ベル音、ブザー音、チャイム音、メロディ等）から用途に合わせた最適なサウンドを選択可能です。緊急時、注意喚起、案内など目的ごとに使い分けられます。

視認性に優れた動作表示灯（LED）

音だけでなく、高輝度LEDによる視覚的な警告を同時に行います。複数のベルが設置されている現場でも、どの機器が鳴動しているかをひと目で判別できるため、迅速な状況把握に貢献します。

過酷な環境に耐えるIP56防雨構造

IP56相当の防水・防塵性能を備えており、屋外の雨天時や粉塵の多い現場でも安心して使用可能です。堅牢な樹脂製ケースを採用しており、耐久性にも優れています。

省スペースかつ柔軟な設置スタイル

直径125mm、奥行き70mmのコンパクト設計。約300gと軽量なため、壁面への設置はもちろん、天井面への取付も可能です。設置場所を選ばず、あらゆる現場のレイアウトに対応します。

メンテナンス性に優れたデジタル音源方式

機械式ベルのような可動摩耗部品が少ないデジタル音響エンジンを搭載しています。長期間の使用においても性能が劣化しにくく、安定した動作と高い信頼性を維持します。

現場での音量微調整が可能

基板上に音量調整用のボリュームを搭載しています。時計回りで大きく、反時計回りで小さく調整できるため、近隣住民への配慮が必要な場所や、設置後の聞こえ方の調整もスムーズに行えます。

汎用性の高いDC12V駆動

一般的な防犯パネルや制御機器から給電しやすいDC12V仕様です。幅広い電圧許容範囲（10.8V〜16.5V）を持っており、配線抵抗による電圧降下が懸念される現場でも安定して動作します。

選定時に評価したい強み

  • 識別性： 音色13種類＋LED表示灯により、多目的な運用に対応。
  • 耐候性： IP56準拠で、雨天・砂埃にさらされる屋外設置が標準対応。
  • 調整力： 最小音から105dBまで、現場の環境音に合わせて最適化可能。
  • 施工性： 小型・軽量かつ端子接続式のため、電気工事・設置が容易。

施工・設置ガイド

本製品の性能を最大限に発揮し、長期にわたり安定してご使用いただくための施工ポイントです。

確認項目 この製品での考え方
設置の向き 防水性を確保するため、必ずケーブル引き込み部（コネクタ）を下向きにして取り付けてください。
配線方法 背面のケーブルグランド経由で通線し、基板上の端子台へ極性を確認して接続してください。
壁面の処理 壁面が平滑でない場合は、本体と壁の隙間を防水コーキング剤で埋める処置を推奨します。
音量調整 出荷時は最大設定に近い状態です。設置環境に合わせてボリュームを調整してください。

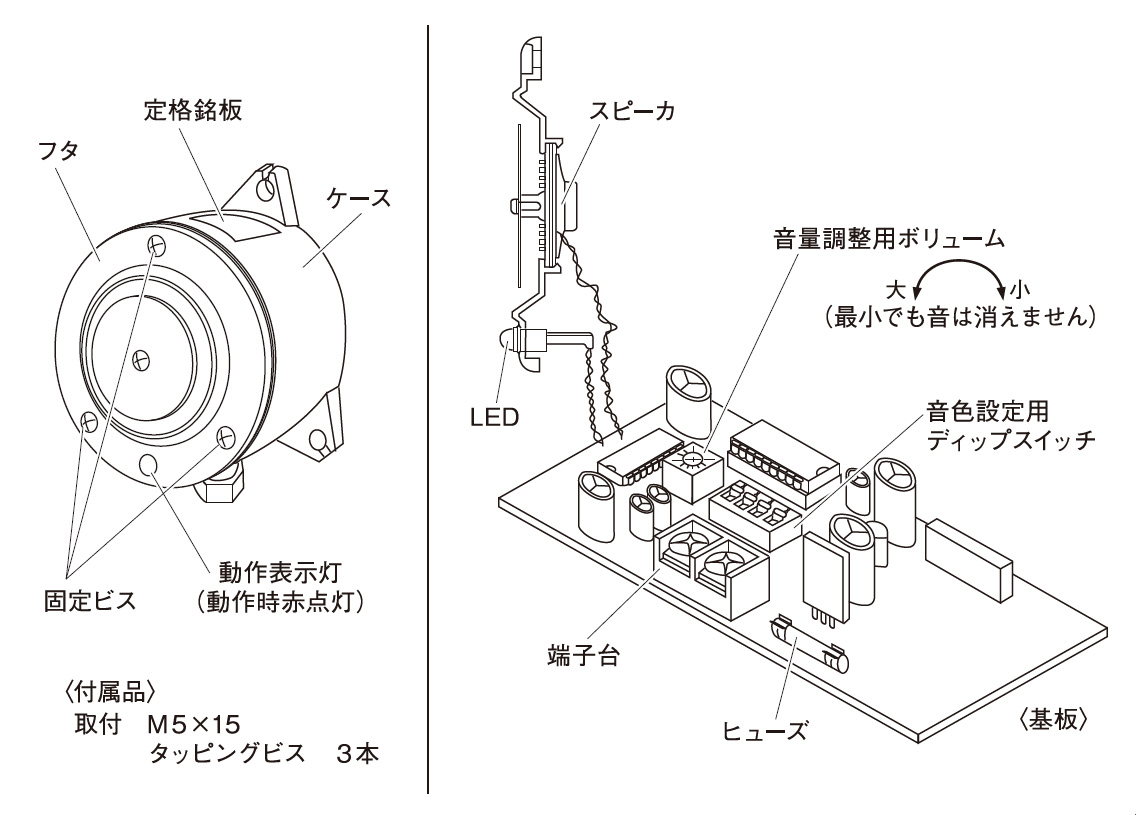

内部設定（DIPスイッチ）

基板上の4素子DIPスイッチにより、以下の音色を選択できます。

音色名 1 2 3 4
ベル音（標準）OFFOFFOFFOFF
ベル音（高音）OFFONONON
ブザー音（標準）ONONOFFOFF
ビーボーOFFONOFFOFF
ビビビONONONOFF
カンカン(1)ONOFFOFFON
チャイム音(メロディ)OFFOFFONON

トラブルシューティング

現象 原因 対処方法
音が鳴らない 電源電圧不足、または極性の逆接続 DC10.8V以上の電圧があるか確認し、プラス・マイナスを正しく接続し直してください。
音が小さい ボリューム設定が低い 基板上の音量調整ボリュームを時計回りに回してください。
表示灯が点灯しない 断線、または電源の不備 端子台に電圧が来ているか確認してください。電圧がある場合は製品故障の可能性があります。

製品仕様

項目 内容
品名 大音量電子ベル
品番 ＫＢ－１２Ａ
電源電圧 ＤＣ１０．８〜１６．５Ｖ（極性あり）
消費電流 ２２０ｍＡ（ＤＣ１２Ｖ時）
音量 最大１０５ｄＢ（調整可能）
音色 １３種類（設定により選択）
設置場所 屋内／屋外（ＩＰ５６）
使用可能周囲温度 －１０℃〜＋５５℃（結露・氷結なきこと）
配線接続 端子式
質量 約３００ｇ
外観 樹脂（赤）

FAQ

Q：最大音量はどれくらいですか？ A：最大105dBです。これは工事現場の騒音や電車の通るガード下と同等の音量で、騒がしい場所でも十分に聞き取れる強さです。
Q：屋外で雨が直接かかっても大丈夫ですか？ A：はい、IP56相当の防雨型仕様ですので、屋外設置が可能です。ただし、必ずケーブル引き込み部を下向きにして設置してください。
Q：音を完全に消すことはできますか？ A：内蔵のボリュームを最小に設定しても、音を完全にゼロにすることはできません。音を止めたい場合は、電源供給を遮断してください。
Q：どのような音色が選べますか？ A：標準的なベル音、高低差のあるブザー音、電子チャイム音、メロディ音など合計13種類から選択可能です。
Q：取り付けに特別なブラケットは必要ですか？ A：いいえ、製品本体にビス穴があり、壁面や天井に直接ネジ止めすることができます（タッピングビス付属）。
Q：LED表示灯は何のためにありますか？ A：警報動作中に点灯することで、騒音下で音が聞き取りにくい際や、複数のベルが設置されている際に、どの機器が作動しているかを視認させるためです。
Q：AC100Vのコンセントで動きますか？ A：いいえ、本機はDC12V仕様です。AC100Vを使用する場合は、別途DC12Vを出力するACアダプターや電源ユニットが必要です。
Q：電池で動かすことは可能ですか？ A：DC12Vの電源が必要なため、乾電池での運用は現実的ではありません（消費電流が220mAと大きいため）。常時電源での運用を推奨します。
Q：寒冷地での使用は可能ですか？ A：使用周囲温度は-10℃から+55℃まで対応しています。氷結や結露がない環境であれば、寒冷地でもご使用いただけます。
Q：音色の変更は設置後でもできますか？ A：はい、前面フタを外して基板上のDIPスイッチを操作することで、設置後でも音色の変更が可能です。
