KT-30TMP KT-40用タンパースイッチ TAKEX 竹中エンジニアリング [KT-30TMP]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

防犯機器暗証番号式保管庫用オプションタンパースイッチ物理セキュリティプロ仕様

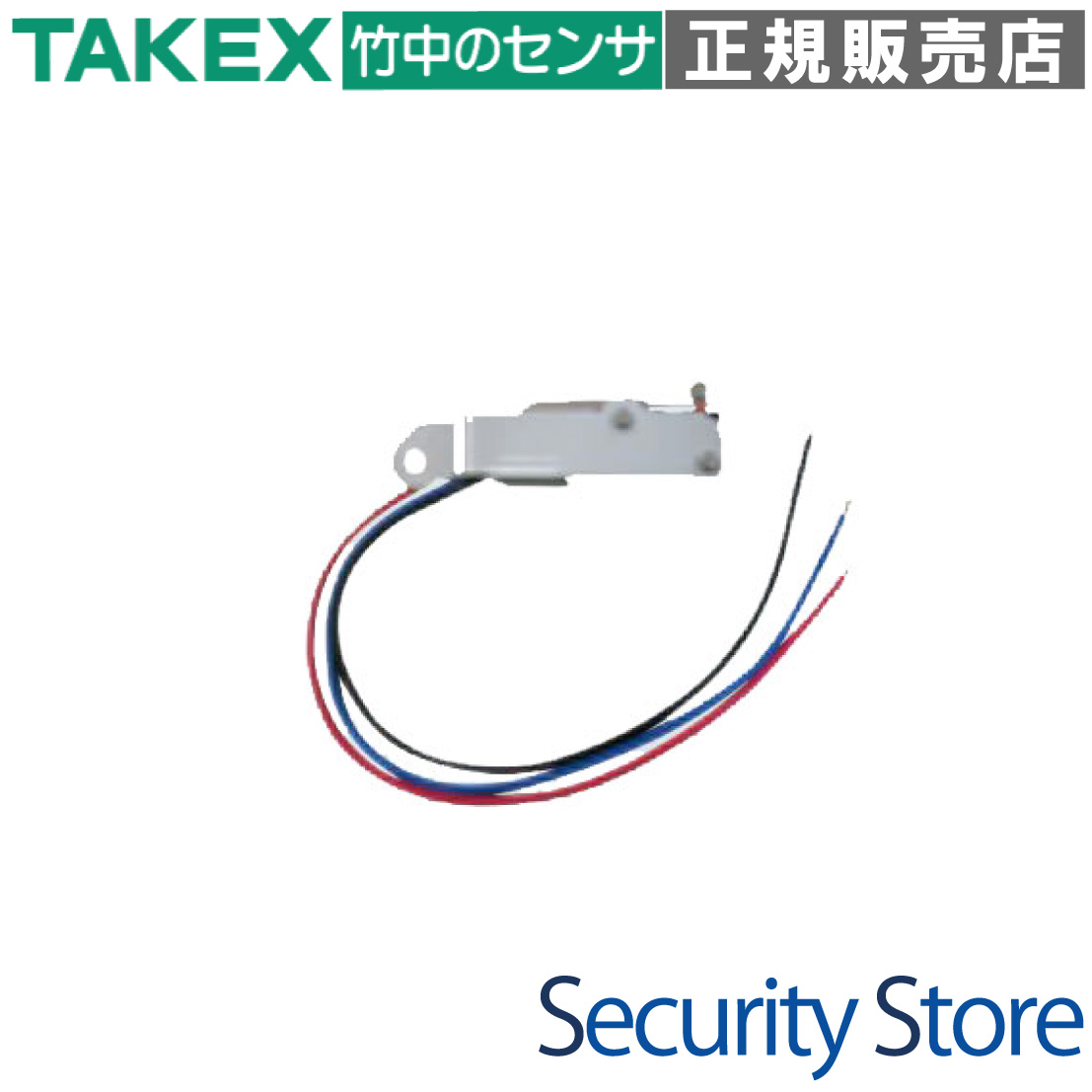

KT-30TMP KT-40用タンパースイッチ

KT-30TMPは、暗証番号式保管庫「KT-40」専用のウォールタンパーオプションです。機器の壁面からの不正な取り外しや破壊行為を検知し、警報システムへ即座に異常信号を送信します。セキュリティシステムのフェイルセーフを担保する、施工者・管理者のための高度な物理防衛トリガーです。

型番： KT-30TMP
製品名： KT-40用タンパースイッチ
検知方式： マイクロスイッチによる物理接触検知
接点出力： 無電圧c接点（DC30V 0.5A）
対応機種： 暗証番号式保管庫 KT-40
主な役割： 壁面からの引き剥がし、不正な取り外しの監視

この製品が向いている用途

重要鍵管理のセキュリティ強化
無人拠点の保管庫監視
警備システムとの連動運用
破壊・盗難の早期検知が必要な環境

導入前に確認したいポイント

取付面が平滑であるか（不陸2mm以下）
接続先コントローラーの空きゾーン確認
AE線等（推奨0.65/0.9mm）の配線準備
直接雨がかからない設置環境か

特長

耐タンパー（Anti-Tamper）テクノロジー

防犯カメラやセンサーと同様、物理的な攻撃の標的となりやすい保管庫に「物理的防衛トリガー」を追加します。第三者による不正な壁面からの取り外しをミリ単位で検知し、システム全体と連動した確実な防衛ラインを構築します。

精密なウォールタンパー機能

取付ベースと壁面の間に設置されるマイクロスイッチが、機器が無理やり引き剥がされそうになった瞬間、あるいは固定ビスが緩められた瞬間に作動。アクチュエーターの解放により接点状態を反転させ、即座に異常信号を送信します。

フェイルセーフ設計に基づく接点構成

無電圧c接点（ドライコンタクト）を採用。常時閉接点（N.C.）を利用することで、スイッチの作動だけでなく、配線の意図的な切断や脱落といった「回路の断線異常」も即座に検知し、いかなる妨害工作に対しても警報を発報する安全設計です。

堅牢なメカニカルスイッチ構造

電源を必要としないアナログな物理スイッチを採用しているため、電気的な故障リスクが低く、長期にわたり安定した監視を実現します。亜鉛ダイキャスト製のKT-40本体と組み合わせることで、強固な防犯性能を発揮します。

汎用性の高い信号出力

出力は標準的な無電圧接点のため、メーカーを問わず多くのセキュリティコントローラーや警備用受信機との連動が可能です。COM/N.C./N.O.の3芯仕様により、現場の運用要件に合わせた柔軟な結線が可能です。

施工性を追求した専用設計

KT-40の取付ベースに完全にフィットする専用金具が付属。ベースの固定ビスと共締めする構造になっており、追加の穴あけ加工などを最小限に抑えつつ、確実な位置合わせと固定が可能です。

過酷な環境に耐える動作レンジ

-10℃から+50℃までの幅広い温度範囲に対応。マイクロスイッチ内部の可動接点は、長期間の設置でも金属疲労や固着を起こしにくいプロフェッショナル仕様のパーツを選定しています。

24時間常時監視への最適化

警備セット/解除に関わらず、常に断線を監視する「24時間タンパーループ」への接続を想定しています。内部犯行や下見段階での妨害工作を許さない、防犯のプロが求める監視体制を実現します。

    選定時に評価したい強み
    高信頼性： 電源不要の機械式スイッチにより、確実なトリガーを保証。
配線自由度： COM/NC/NOの3線式で、あらゆる警報回路に対応可能。
検知精度： ミリ単位のストローク管理により、微かな浮きも逃さず検知。
フェイルセーフ： 断線＝異常とみなすロジックにより、切断攻撃を無効化。



施工・設置ガイド

タンパースイッチの性能を100%発揮させるためには、取付面の平滑性と確実なアンカー固定が不可欠です。壁面に凹凸がある場合は、樹脂スペーサー等で調整を行い、スイッチが確実に押し込まれる状態で本締めを行ってください。

確認項目	推奨条件・考え方
取付面の状態	完全な平滑面（2mm以上の凹凸がある場所への設置は厳禁）
使用電線	AE線またはFAケーブル（0.65mm / 0.9mm）
結線方式	黒(COM)と赤(N.C.)を使用。青(N.O.)は個別に絶縁処理。
監視設定	コントローラー側で「24時間監視ゾーン」に設定

製品仕様

項目	内容
品名	KT-40用タンパースイッチ
品番	KT-30TMP
検知方式	マイクロスイッチによる物理的接触検知
出力形式	無電圧c接点（ドライコンタクト）
接点容量	DC30V・0.5A
リード線配色	黒（COM）、赤（N.C.）、青（N.O.）
使用可能周囲温度	-10℃ 〜 +50℃（結露・氷結なきこと）
設置場所要件	屋内・半屋外（直接雨がかからない場所）
対応機種	キーポスト KT-40
製品保証	ご購入日より1年間

FAQ

Q：タンパースイッチ本体に電源を供給する必要はありますか？ A：いいえ、必要ありません。メカニカルなマイクロスイッチですので、電源なしで接点動作を行います。

Q：防犯用として使用する場合、どの色のリード線を使えばいいですか？ A：原則として「黒（COM）」と「赤（N.C.：常時閉）」の2本を使用します。これにより、取り外し時だけでなく断線時も警報を発報できます。

Q：壁に取り付けても警報システムが復旧（正常に戻らない）しない場合は？ A：壁面の凹みによりスイッチが十分に押し込まれていない可能性があります。金具と壁の間にワッシャー等を挟んで調整してください。

Q：直接サイレンや回転灯を駆動させることはできますか？ A：できません。接点容量がDC30V 0.5Aのため、大電流を流すと故障します。必ず警備コントローラーを介するか、リレーを使用してください。

Q：屋外の雨ざらしの場所に設置できますか？ A：できません。KT-40本体同様、屋内または半屋外（雨が直接かからない軒下等）でご使用ください。

Q：使わない青色のリード線（N.O.）はどう処理すればいいですか？ A：他の金属部と接触してショートしないよう、絶縁テープや熱収縮チューブで個別に末端処理を行ってください。

Q：推奨される配線ケーブルの種類は？ A：警報用ポリエチレン絶縁ケーブル（AE線）またはFAケーブルの0.65mm〜0.9mmを推奨します。

Q：石膏ボードの壁に設置する際の注意点は？ A：通常のプラグでは脱落の恐れがあります。必ずボード用アンカー（フェニックスアンカー等）を使用して、壁面とベースを確実に密着させてください。

Q：コントローラー側のゾーン設定はどうすればいいですか？ A：警備の状態に関わらず異常を検知できるよう、「24時間監視ゾーン（タンパー入力）」かつ「N.C.（常時閉）」に設定してください。

Q：終端抵抗（EOL）を挿入する必要はありますか？ A：はい。配線の短絡（ショート）工作を防ぐため、KT-40本体裏側の結線部に終端抵抗を挿入する施工を強く推奨します。
