KH-120A 赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120A]

KH-120A 赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 赤外線センサー周辺機器 ハウジングケース 防雨構造

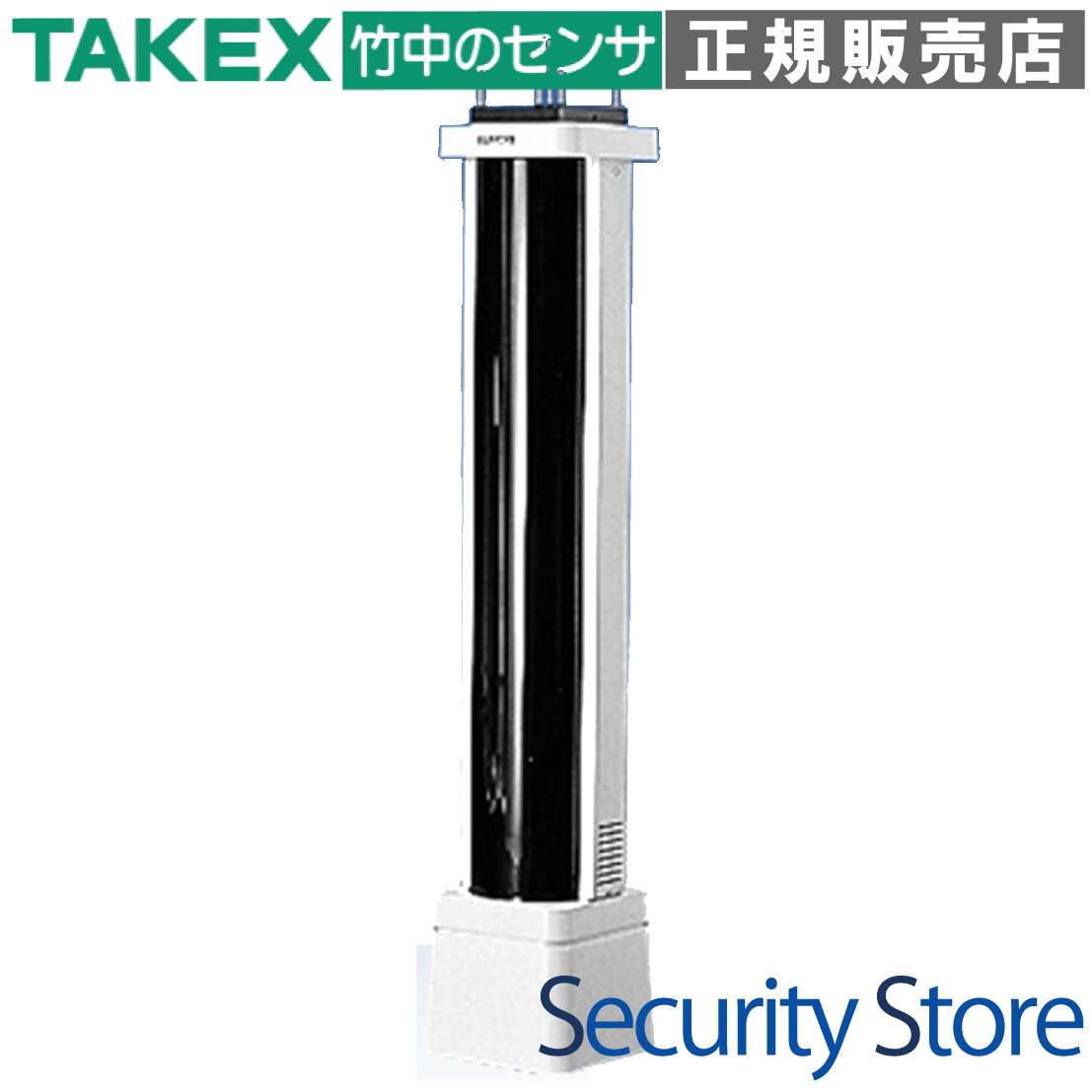

赤外線センサー用ハウジングケース KH-120A

KH-120Aは、赤外線センサーを内部に隠蔽し、高いセキュリティ性と美観を両立させる専用ハウジングケースです。外部から検知ラインの高さや向きを隠すことで、侵入者による回避行動を未然に防ぐ強力な抑止効果を発揮します。

  • 型番： KH-120A
  • 製品名： 赤外線センサー用ハウジングケース
  • 主な役割： センサーの保護、検知箇所の隠蔽、美観維持
  • 対応機種： PXBシリーズ、PBシリーズ、BUSシリーズ等（詳細後述）
  • 設置場所： 屋外・屋内（防雨構造）
  • 調整機能： 水平方向 最大120°の光軸調整が可能

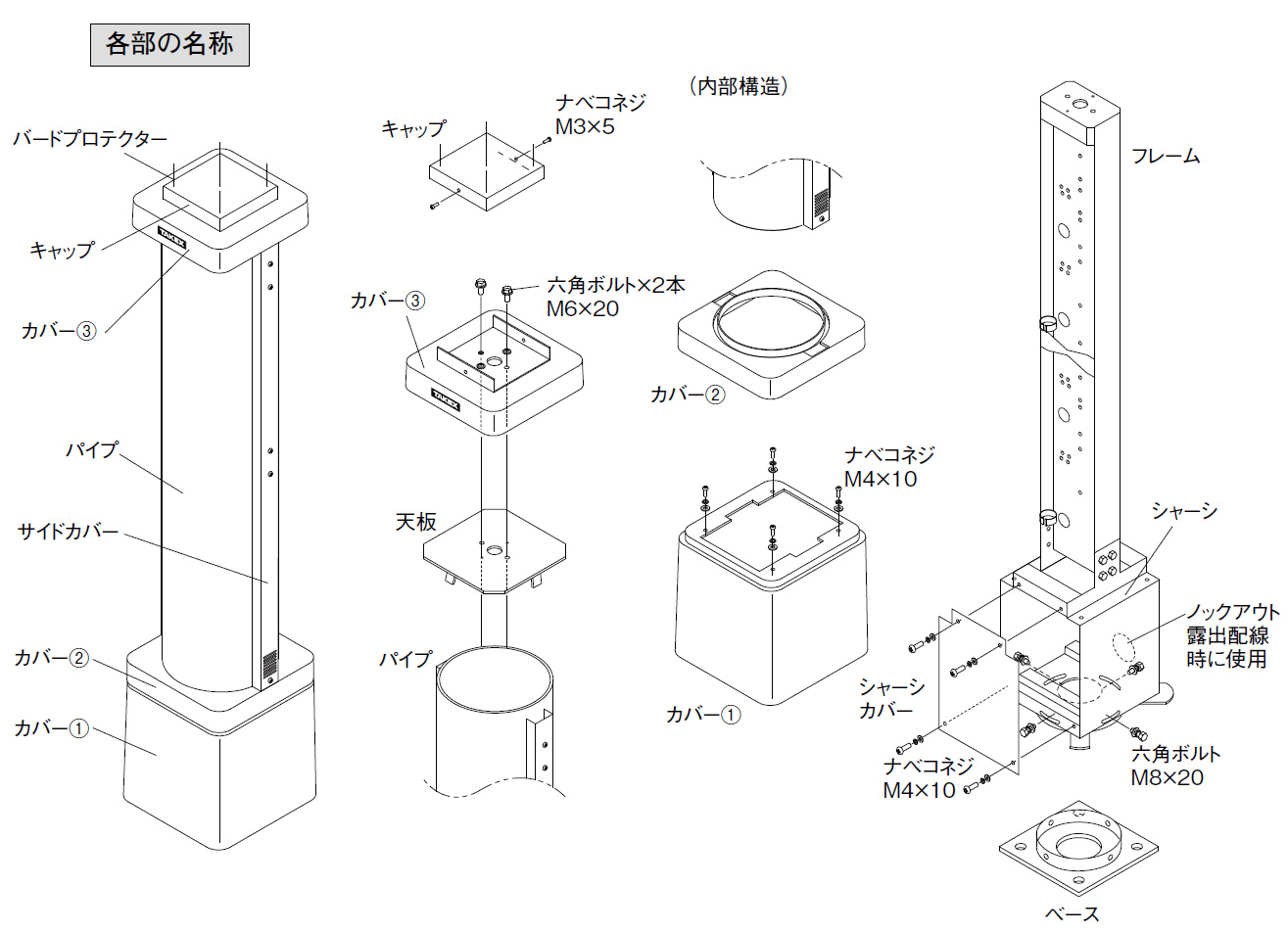

赤外線センサー用ハウジングケース KH-120A 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の外周警戒
  • 神社・仏閣などの重要文化財の防犯
  • オフィスビル・学校の敷地境界
  • 住宅の外構における美観維持
  • 高度なセキュリティが求められるエネルギー施設

導入前に確認したいポイント

  • コンクリート基礎（推奨500mm四方）の打設が可能か
  • アンカーボルト（M10〜M14）が別途手配されているか
  • 設置予定のセンサーが適合機種に含まれているか
  • 光軸調整範囲（120°）でカバーできる設置角度か

特長

スマートで実用性の高いデザイン

美観に優れ、実用性の高いデザインを採用しているため、設置場所を選ばず周囲の環境にマッチします。会社、工場、教育施設、さらには意匠性が重視される住宅や神社仏閣まで、幅広い現場に導入可能です。

「見えない」ことによる強力な抑止効果

センサー全体をハウジング内に収納し、内部が見えない着色アクリルパイプを採用。外部からは「どの高さにビームがあるか」が特定できないため、潜り込みや跳び越しといった回避行動を困難にさせ、侵入を未然に防ぎます。

過酷な環境に耐える強固な設計

衝撃に強く耐久性に優れた合成樹脂をメイン素材に使用。キャップ部にはSUS430（黒塗装）、ボルト・ネジ類もすべてステンレス製を採用しており、屋外での長期間使用でも高い信頼性を維持します。

自由度の高い警戒網設定

シングルビームから4段ビームまで、多種多様な赤外線センサーの取り付けが可能です。直線警戒だけでなく、ループ警戒にも対応しており、現場の形状に合わせた最適な警戒網を構築できます。

選定時に評価したい強み

  • 隠蔽性の高さ： 着色パイプにより、内部の光軸高さや角度が外から一切見えません。
  • 光軸調整機能： ベース部が回転するため、基礎施工後でも水平120°の範囲で微調整が可能です。
  • 耐候性： SUS430と耐候性樹脂の組み合わせにより、直射日光や雨風、糞害からセンサーを守ります。
  • 豊富な適合機種： 竹中エンジニアリング製の主要な赤外線センサーシリーズに幅広く対応します。

施工・設置ガイド

本製品の性能を十分に発揮させるため、以下の施工基準を推奨します。

工程 施工の考え方・基準
基礎施工 500mm四方、深さ500mm以上のコンクリート基礎を推奨。
アンカー固定 M10〜M14のアンカーボルト4本を使用。地上露出は100mm以上。
配線処理 基礎中央から呼び径50mm程度の配管を立ち上げ、ベース入線口に誘導。
光軸調整 ベースとシャーシのボルトを緩め、最大120°の範囲で回転調整が可能。
機密性確保 特定機種（PXB-HFA等）使用時は、別途目隠しスポンジ等で背面を塞ぐこと。

製品仕様

項目 内容
品名 ハウジングケース
品番 ＫＨ?１２０Ａ
用途 センサー収納
設置場所 屋外、屋内
材質 キャップ：ＳＵＳ４３０、黒塗装
カバー：樹脂
サイドカバー：樹脂
パイプ：樹脂
ベース：ＳＰＣＣ

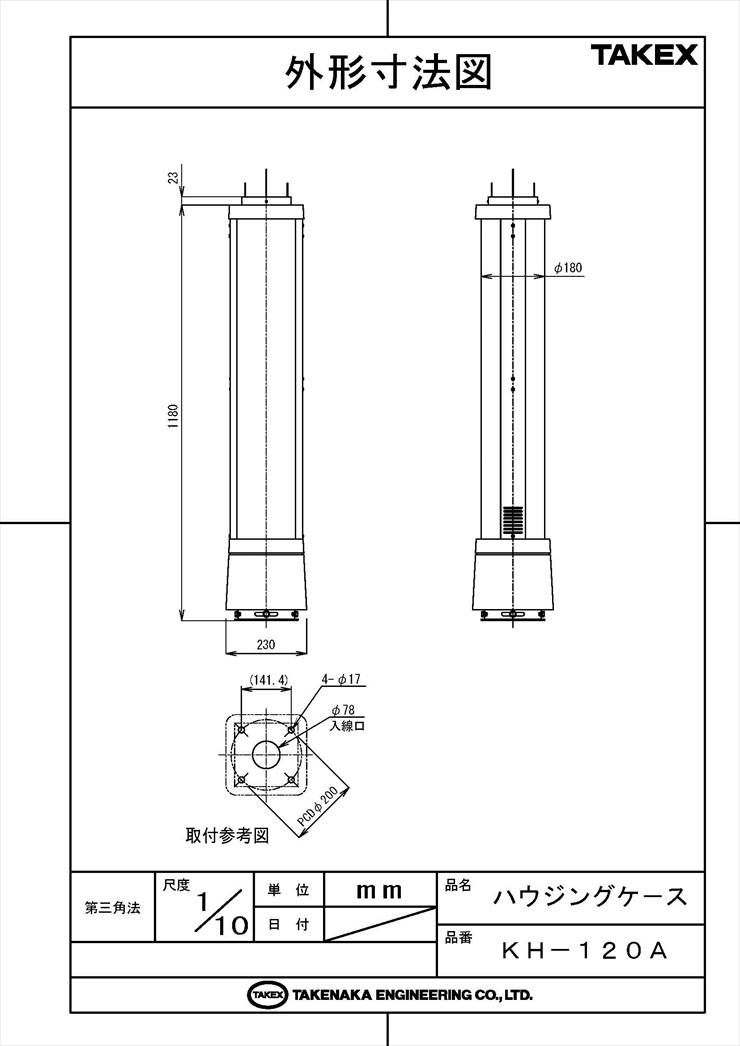

外形寸法 全高 1180mm（バードプロテクター含まず）
ベース幅 230mm
パイプ径 Φ180mm
質量 約１３．５ｋｇ
光軸調整範囲 水平 120°
適合センサーシリーズ ・PXB-HF-KHシリーズ
・PXB-HFAシリーズ / PXB-Fシリーズ
・PXB-100SW / PXB-TEシリーズ
・BUS-XFシリーズ / BUS-XTシリーズ
・PB-FZシリーズ / PB-IN-HFシリーズ / PB-IN-100AT

FAQ

Q：ハウジングの中にセンサーを2台入れて、背中合わせで設置できますか？ A：はい、可能です。内部フレームのネジ穴（A' / B' / C'）を使用することで、1本のハウジング内にセンサーを両面設置し、2方向を警戒することができます。
Q：外部からセンサーの光軸（ビームの出る位置）は見えますか？ A：内部の見えない着色アクリルパイプを採用しているため、外部から取付高さや角度を確認することは困難です。
Q：屋外で使用した場合、錆びに対する耐性はありますか？ A：キャップ部にはSUS430、ネジ類もすべてステンレス製を使用しており、高い防錆・耐久性を備えています。
Q：どのような基礎工事が必要ですか？ A：安定した設置のため、500mm四方・深さ500mm以上のコンクリート基礎を推奨しています。M10〜M14のアンカーボルト4本で固定してください。
Q：光軸の微調整は設置後でも可能ですか？ A：はい、ベース部分のボルトを緩めることで、水平方向に最大120°まで回転調整が可能です。
Q：鳥が止まって糞をしたり汚れたりしませんか？ A：上部に「バードプロテクター」を標準装備しており、鳥が止まるのを物理的に防ぐ設計になっています。
Q：PXB-HFAシリーズを設置する際の注意点はありますか？ A：PXB-HFA/F/100SW等のシリーズでは、別途「目隠しスポンジ」および「ナベコネジ」が必要です。弊社営業所へお問い合わせください。
Q：パイプは赤外線の透過を邪魔しませんか？ A：専用の赤外線透過性を持つ耐候性樹脂を使用しているため、センサーの検知性能への影響は最小限に抑えられています。
Q：定期的なメンテナンスで必要なことはありますか？ A：パイプの内外面がひどく汚れると感度が低下する場合があるため、定期的に中性洗剤などで清掃することをお勧めします。
Q：結露対策はどうなっていますか？ A：ベース入線口の適切なシールと、排水・通気経路の確保により結露を抑制する構造となっています。
