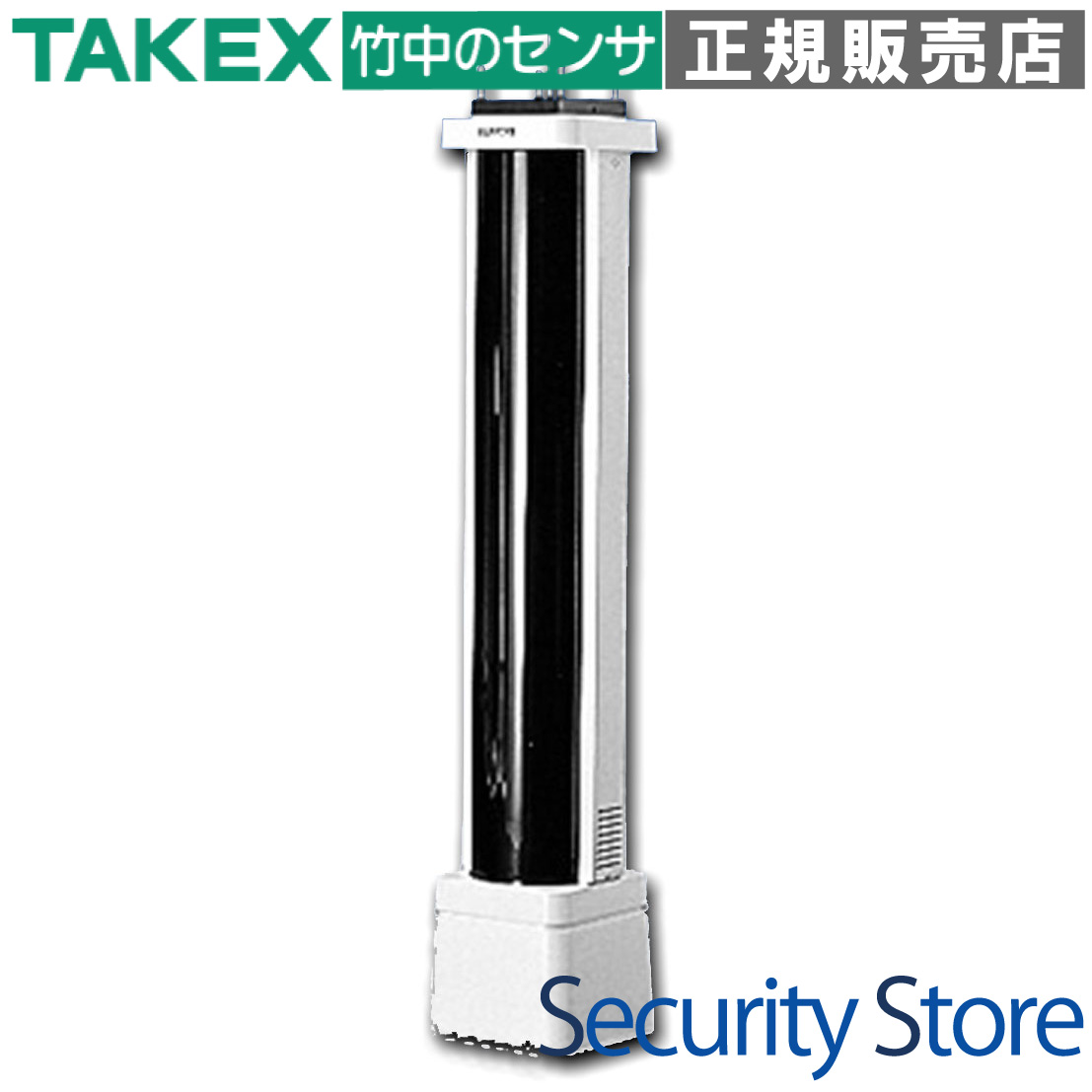

赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120S]

赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120S]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 外周警戒用ハウジング 赤外線センサー周辺機器 屋外防雨構造

KH-120S 赤外線センサー用ハウジングケース

KH-120Sは、屋外に設置する赤外線センサーを収納し、システムの「秘匿性」と「耐久性」を飛躍的に高める専用ハウジングケースです。センサーの取付高さを外部から完全に隠蔽することで、侵入者による検知ラインの特定や回避行動を未然に防ぎ、心理的な抑止効果を最大化します。

  • 型番： KH-120S
  • 製品名： 赤外線センサー用ハウジングケース
  • 材質： SUS304（ステンレス）、メタクリル樹脂、AAS樹脂
  • 主な用途： 工場、エネルギー施設、神社仏閣、重要施設の屋外外周警戒
  • 設置場所： 屋外（強固なコンクリート基礎への設置を推奨）
  • 調整範囲： 左右合計120°以内の光軸調整に対応

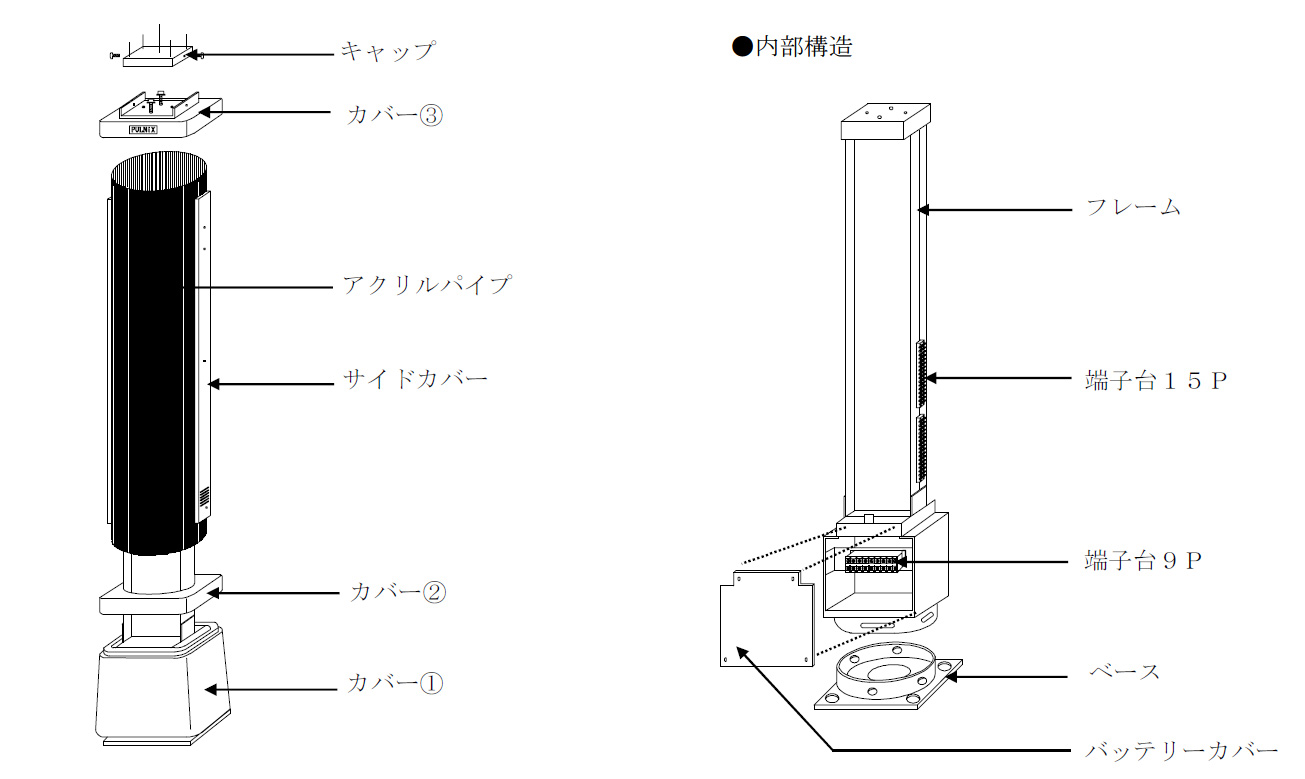

KH-120S 赤外線センサー用ハウジングケース

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 侵入者に検知ラインを悟られたくない重要施設
  • 美観を重視し、センサーをスマートに収めたい現場
  • 沿岸部や過酷な気象条件下でのセンサー保護
  • 広範囲な外周をカバーする多段警戒システム

導入前に確認したいポイント

  • 適合センサー（竹中製PXB/PB/PB-IN等）の確認
  • 設置場所に500mm角以上のコンクリート基礎が可能か
  • 配線ルートの確保と防水止水処理の準備
  • M12アンカーボルト4本の用意（基礎固定用）

特長

スマートで実用性の高い意匠設計

会社、工場、教育施設から神社・仏閣まで、あらゆる設置環境にマッチする洗練されたデザインを採用しています。露出型センサーにありがちな威圧感を抑えつつ、プロフェッショナルな警戒体制を構築できます。

目立たない警戒による高い抑止力

センサー全体をスッポリと収納し、内部の見えない着色アクリルパイプを採用。外部からは「どの高さに」「何段のセンサーが」配置されているか判別できないため、潜り抜けや飛び越えといった回避行動を心理的に封じ込めます。

強固な設計で10年以上の運用に耐える堅牢性

主要部材には耐食性に優れたステンレス（SUS304）や、耐候性の高いAAS樹脂を使用。衝撃に強く耐久性に優れているため、長期間の屋外使用においても変質しにくく、精密なセンサーユニットを確実に守り抜きます。

選定時に評価したい強み

  • 隠蔽性： 取付高さを隠すことでセキュリティホールの発生を防止
  • 光学特性： 赤外線透過率に優れたメタクリル樹脂パイプを採用
  • 広域調整： 設置後でも左右合計120°の範囲で光軸調整が可能
  • 多様な適合： 竹中製シングルから4段ビームまで幅広い機種に対応

施工・設置ガイド

本製品は受風面積が大きいため、安全上の観点から以下の基準に基づいた施工を推奨します。

施工項目 推奨基準値・仕様
コンクリート基礎 500mm角以上 × 深さ600mm以上（砕石層による転圧含む）
アンカー固定 M12アンカーボルト × 4本使用
止水処理 ベース入線口および配管部はパテ等で確実にシールすること
メンテナンス アクリルパイプの清掃は中性洗剤を使用し、溶剤は避ける

製品仕様

項目 内容
品番 KH-120S
材質（キャップ） SUS304（ステンレス）
材質（パイプ） メタアクリル樹脂（PMMA）
材質（ベース） SUS304（ステンレス）
材質（サイドカバー） AAS樹脂
材質（上下カバー） アクリル変性高衝撃塩化ビニル樹脂
質量 約 13.5kg
外形寸法 φ180mm × 高さ1,203mm
ビーム調整角 左右各60°（合計120°）以内
耐環境性 屋外防雨構造

FAQ

Q：KH-120Sを使用する最大のメリットは何ですか？ A：センサーの設置位置（高さや向き）を外部から隠蔽できることです。侵入者に検知ラインを特定させないため、回避行動を困難にする高いセキュリティ効果を発揮します。
Q：どのようなセンサーを中に設置できますか？ A：竹中エンジニアリング製のPXBシリーズ、PBシリーズ、PB-INシリーズなど、シングルビームから4段ビームまで幅広く対応しています。
Q：アクリルパイプの汚れは検知に影響しますか？ A：著しい汚れは赤外線ビームの減衰を招きます。定期的に水または薄めた中性洗剤で、柔らかい布を使って清掃してください。
Q：シンナーなどの溶剤で清掃しても大丈夫ですか？ A：絶対に使用しないでください。アクリルパイプが白濁し、赤外線が透過できなくなる恐れがあります。
Q：基礎のサイズに指定はありますか？ A：安定性を確保するため、500mm角以上、深さ600mm以上のコンクリート基礎への設置を推奨しています。
Q：左右の角度調整は可能ですか？ A：はい、左右合計で120°の範囲で光軸調整が可能です。
Q：ステンレスの錆び対策は必要ですか？ A：主要部には耐食性に優れたSUS304を使用していますが、塩害地域などでは定期的な水洗いを行うことで、より長持ちさせることができます。
Q：センサーの取付位置（高さ）は調整できますか？ A：はい、内部フレームのネジ穴位置を変えることで、センサーの取付高度を微調整することが可能です。
Q：KH-120STとの違いは何ですか？ A：KH-120STは、内部に配線集約用の端子台（15P/9P）やバッテリー収容スペースを備えた高機能モデルです。本機KH-120Sは標準モデルとなります。
Q：1台に複数のセンサーを設置できますか？ A：可能です。多段警戒を行うことで、より確実な検知網を構築できます。ただし、センサー間の干渉を防ぐため周波数切替機能付きのセンサーを使用してください。
