炎センサー ブラウン 紫外線検出方式 ブザー式　屋内用 TAKEX 竹中エンジニアリング [FS-2000(B)]

炎センサー ブラウン 紫外線検出方式 ブザー式　屋内用 TAKEX 竹中エンジニアリング [FS-2000(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 炎センサー 紫外線検出方式 屋内用

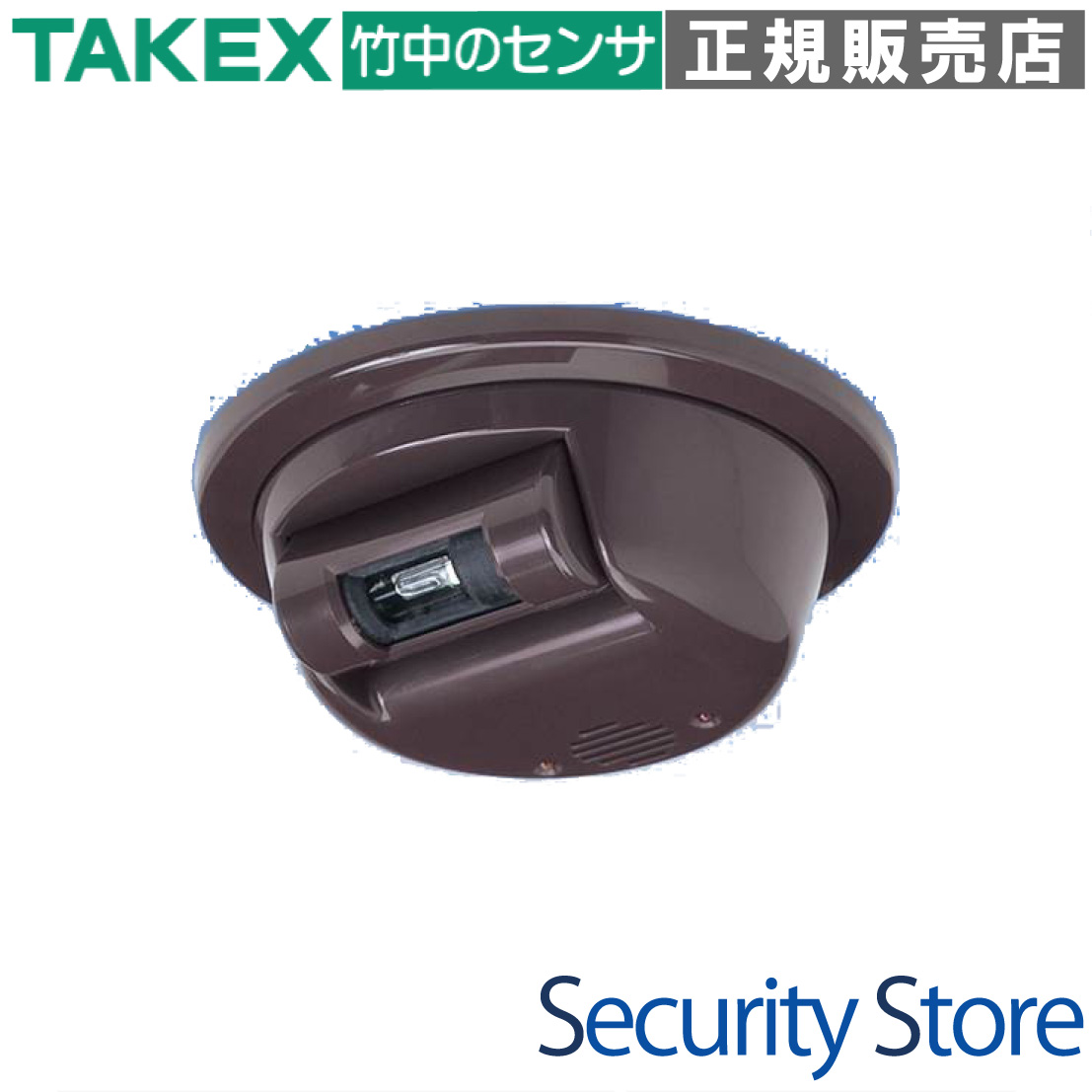

FS-2000(B) 炎センサー ブラウン 紫外線検出方式 ブザー式

FS-2000(B)は、炎が発する固有の紫外線を瞬時に検知する高精度炎センサーです。煙や熱が広がる前の「初期消火」の段階で異常を捉え、大音量ブザーと外部出力で報知します。火気厳禁エリアの監視や禁煙場所での運用に最適な、ブラウンカラーの屋内専用モデルです。

  • 型番： FS-2000(B)
  • 製品名： 炎センサー 紫外線検出方式 ブザー式 屋内用
  • 検出方式： 紫外線検出方式（185nm〜260nm）
  • 検知距離： 10m（7cmライター炎を正面で捉えた場合）
  • 電源： DC10V〜30V（無極性）
  • 主な用途： 禁煙場所、神社仏閣、重要文化財、倉庫、高天井の監視

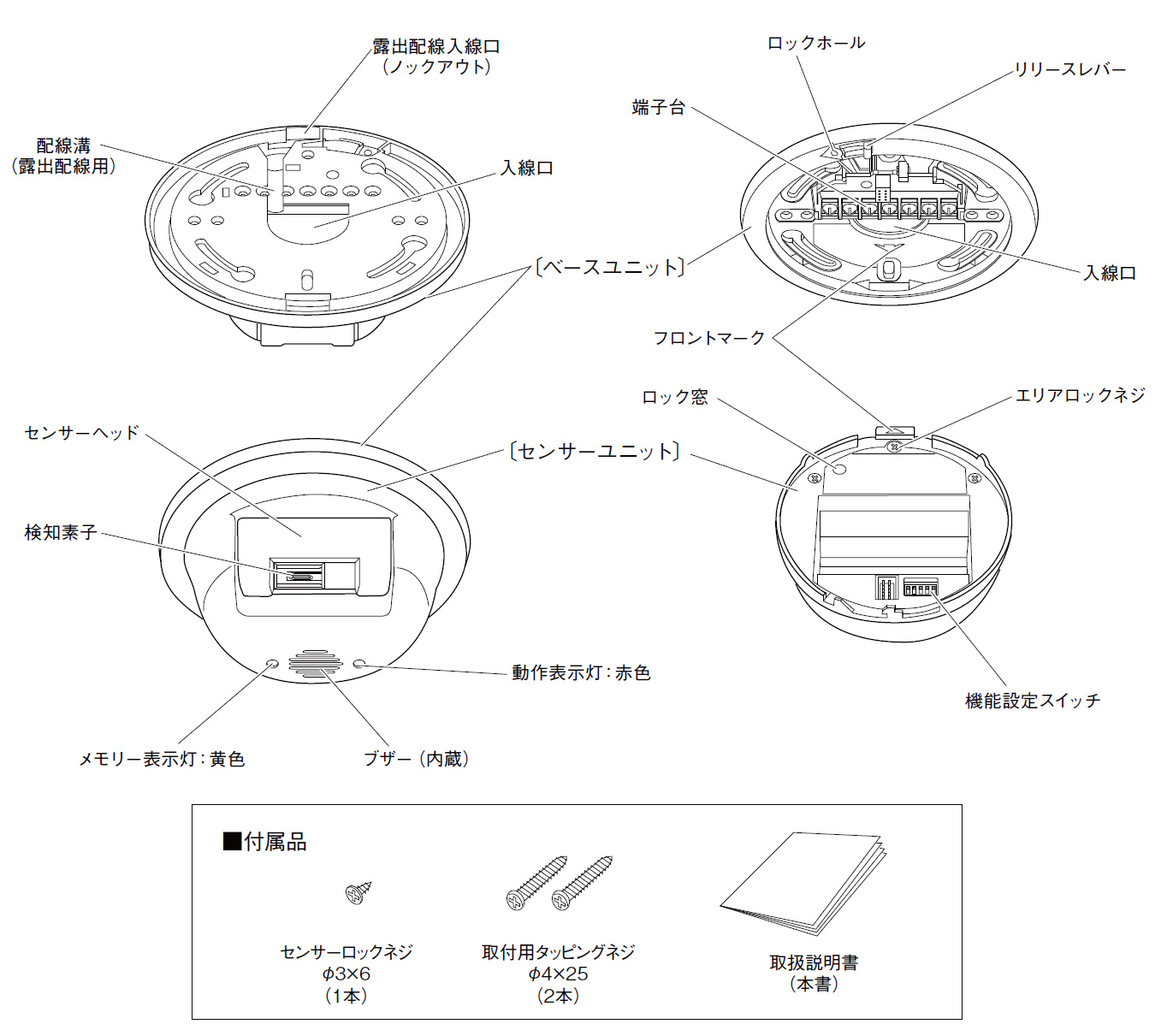

FS-2000(B) 炎センサー 製品画像

資料ダウンロード

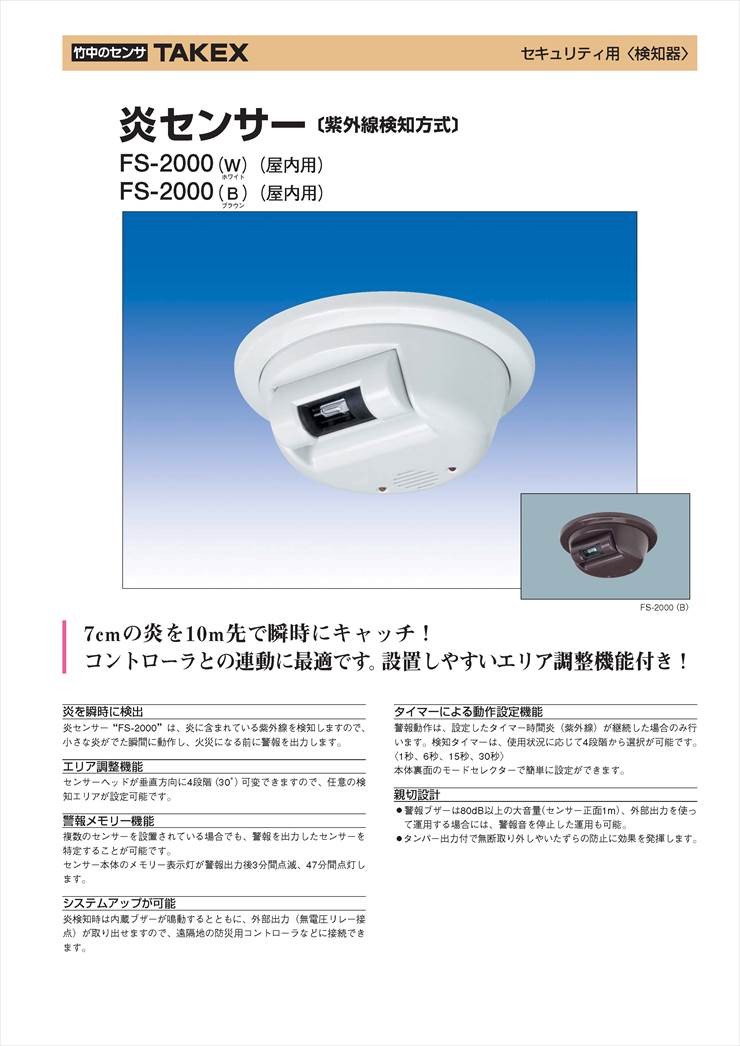

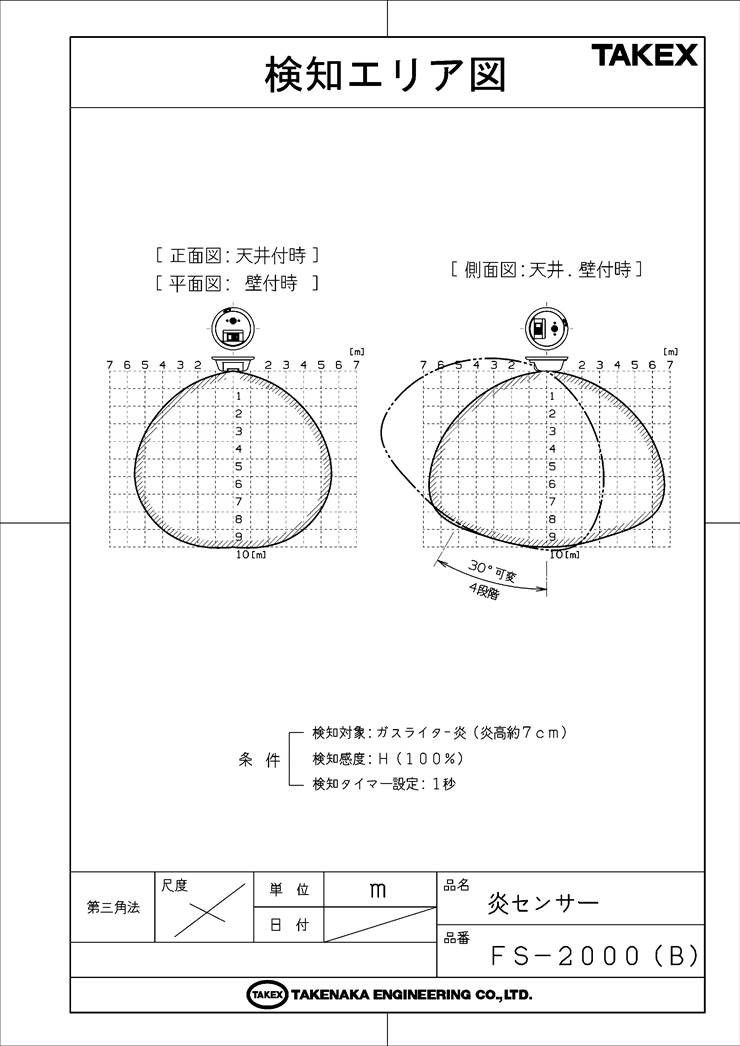

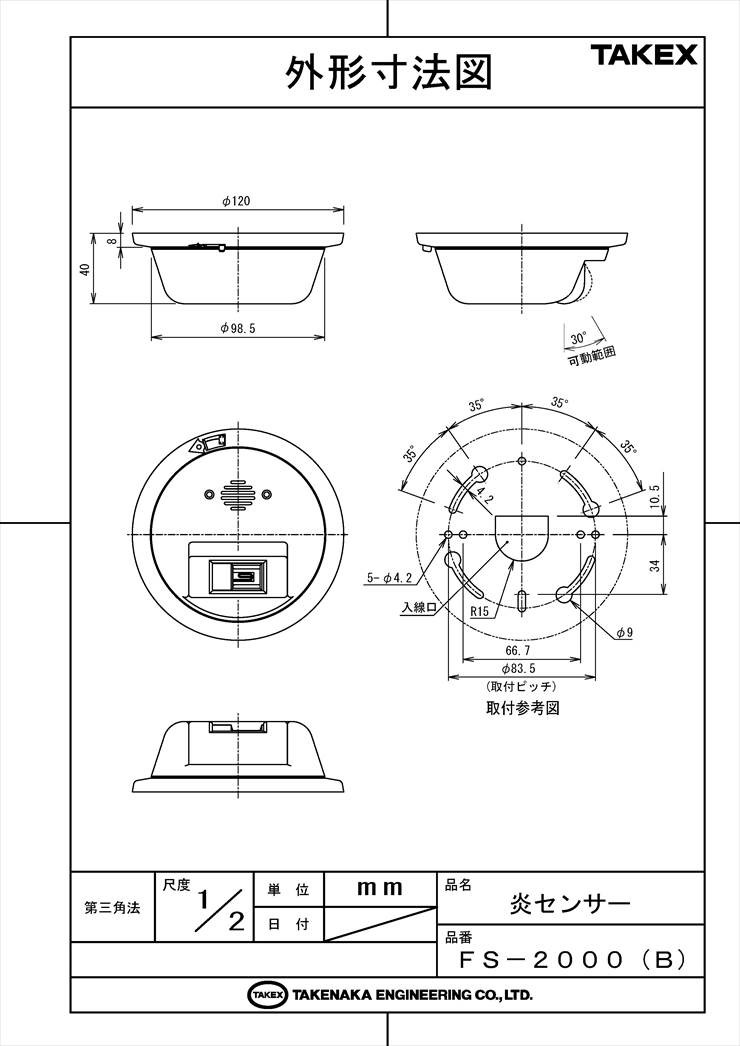

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 神社・仏閣などの火気厳禁エリア
  • 工場の資材置き場、倉庫の火災監視
  • 公共施設のトイレや更衣室の禁煙管理
  • 高天井で見守りが困難なロビー、ホール
  • 重要文化財の保護

導入前に確認したいポイント

  • 紫外線を通さない「ガラス」越しは検知不可
  • 水銀灯や殺菌灯の直近は避けて設置
  • 屋外や半屋外での使用は推奨外（屋内専用）
  • 溶接や火花が日常的に出る現場は誤報の恐れあり
  • 電源確保が必要（DC10-30V）

特長

微小な炎を瞬時にキャッチする紫外線検出

185nm〜260nmの波長（紫外線）に反応するUV Tronを採用。煙が充満したり、温度が上昇したりする前の、わずかな炎が出た瞬間に動作するため、初期消火に極めて効果的です。7cmのライター炎を10m先で瞬時に捕捉します。

設置環境に合わせたエリア調整機能

センサーヘッドは垂直方向に4段階（最大30°）可変可能。また、ベース取付穴を利用して水平方向に25°の範囲で微調整が行えます。これにより、設置場所の制約を受けにくく、死角を最小限に抑えた監視体制を構築できます。

発報箇所を特定する警報メモリー

複数のセンサーを同一回線で運用している場合、どのセンサーが動作したかをLEDで表示。警報出力後3分間は点滅、その後47分間は点灯を継続するため、事後の確認が容易です。50分後にはオートリセットされます。

確実なシステム連携を支える豊富な出力

内蔵ブザーによる現地鳴動に加え、外部出力（無電圧c接点）を備えています。防犯コントローラや自動通報装置と連動させることで、遠隔地への通知や警備システムへの組み込みが可能です。

現場状況に応じた4段階の検知タイマー

炎の継続検知判定時間を1秒、3秒、6秒、15秒の4段階から選択可能。ライター等の悪戯には1秒、慎重な火災検知には3秒以上など、誤報リスクと検知速度のバランスを運用に合わせて最適化できます。

イタズラを防止するタンパー機能

本体がベースから無理に取り外された場合に信号を出力するタンパー出力を装備。セキュリティシステムの一部として、機器自体の無効化や不正操作を常時監視できます。

大音量80dB以上の内蔵ブザー

センサー正面1mにおいて80dB以上の断続音（ピッピッピッ）を鳴動。周囲に異常を即座に知らせます。外部出力のみを使用する場合は、内部スイッチで消音設定を行うことも可能です。

選定時に評価したい強み

  • 即時性： 煙や熱の感知器より早い、炎の発生「初期」での報知が可能
  • 信頼性： 太陽光や照明の影響を受けにくい波長選択設計
  • 施工性： セルフアップ端子台採用、無極性電源、角度調整機構により施工が容易
  • ブラウンカラー： 落ち着いた色調で、木造建築や和室の美観を損ねないデザイン

LED表示および動作状態

表示灯/音響 状態 動作内容
動作表示灯（赤） 高速点滅 / 10秒点灯 炎を検知している間は高速点滅。検知終了後は10秒間点灯を保持。
メモリー表示灯（黄） 点滅（3分）→点灯（47分） 警報後に動作。発報した個体を特定するために最長50分間表示を保持。
警報ブザー音 断続音（0.2秒周期） 炎検知中およびオフディレイの10秒間鳴動。正面1mで80dB以上。

内部設定（DIPスイッチ）

本体裏面の5連DIPスイッチで、現場の運用状況に応じた詳細な動作設定が可能です。

No. 項目 ON（上） OFF（下） 工場出荷時
1 警報音（ブザー） あり なし ON
2 警報メモリー あり なし ON
3 検知感度 H (100%) L (50%) OFF (L)
4・5 検知タイマー 1s / 3s / 6s / 15s の4パターン設定 OFF (1s)

配線・端子仕様

端子番号 機能 内容
1 / 2 電源入力 DC10V〜30V（無極性）。待機時25mA、警報時最大75mA。
3 / 4 / 5 検知出力 無電圧リレー接点（c接点）。AC/DC30V 0.3A以下。
6 / 7 タンパー出力 無電圧b接点。本体取り外し時に「開」。AC/DC30V 0.1A以下。

トラブルシューティング

現象 主な原因 処置
全く検知しない 電源電圧の不足、前面への遮蔽物（ガラス等）の存在 電圧確認。ガラスやアクリル板がないか確認し、あれば取り除く。
誤報が発生する 至近距離の水銀灯、ハロゲン、電撃殺虫器のスパーク 干渉源を取り除くか、検知タイマーを「6秒以上」に変更する。
時々動作しない 素子表面の油汚れや埃 柔らかい布やアルコール綿棒で素子窓を清掃する（指紋に注意）。

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－２０００（Ｂ） ※入力情報を元に（Ｂ）表記としています
検出方式 紫外線検出方式（検出波長１８５〜２６０ｎｍ）
検知距離 １０ｍ（正面でライター炎７ｃｍ）
検知指向角 約１２０°の円錐状（前方立体角）
調整範囲 水平方向：２５°（ベース取付穴にて）
垂直方向：３０°（４段階、センサーヘッドにて）
感度設定 感度　２段階（Ｈ［１００％］、Ｌ［５０％］）
検知タイマー４段階（１秒、３秒、６秒、１５秒）
電源電圧 ＤＣ１０Ｖ〜３０Ｖ（極性なし）
消費電流 待機時：２５ｍＡ以下
警報時：７５ｍＡ以下（ブザーあり）／４０ｍＡ以下（ブザーなし）
検知出力 接点方式：無電圧リレー接点（ｃ接点）
動作：オフディレイ動作（約２秒）
定格：ＡＣ／ＤＣ３０Ｖ・０．３Ａ（抵抗負荷）
警報メモリー機能 メモリー表示灯が３分点滅、４７分点灯（オートリセット）
表示灯 警報表示灯（赤）、メモリー表示灯（黄）
警報音（ブザー） 断続音（正面１ｍで８０ｄＢ以上）、消音設定可能
タンパー出力 無電圧接点（ｂ接点）、本体取り外し時に「開」
設置場所 屋内（天井面、壁面）
質量 / 外観 約１５０ｇ / 樹脂（ブラウン）

FAQ

Q：煙や熱でも反応しますか？ A：いいえ。本製品は炎に含まれる「紫外線」を検知する方式のため、煙や熱そのものには反応しません。火災の初期段階での検知に特化しています。
Q：窓ガラス越しの炎は検知できますか？ A：検知できません。紫外線は通常のガラスや透明なアクリル板を透過しない性質があるため、センサーの前面に遮蔽物がない状態で設置してください。
Q：検知距離はどのくらいですか？ A：正面方向で最大10m（7cmのライター炎の場合）です。感度設定を「L」に設定した場合は、約5mに短縮されます。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨水がかかる場所や結露する場所、直射日光が強く入る場所での使用は故障や誤報の原因となるため避けてください。
Q：ブザーを鳴らさずに、外部出力だけ使うことは可能ですか？ A：はい、可能です。本体裏面のDIPスイッチ1番をOFFにすることで、内蔵ブザーを消音し、リレー接点出力のみで運用できます。
Q：電源は電池ですか、AC100Vですか？ A：いいえ、DC10V〜30Vの外部電源が必要です。別途、防犯コントローラや安定化電源からの給電が必要です。
Q：どのセンサーが発報したか後から分かりますか？ A：はい。警報メモリー機能により、黄色LEDが合計50分間（点滅3分＋点灯47分）動作を保持するため、複数のセンサーを設置していても特定が可能です。
Q：誤報を減らすにはどうすれば良いですか？ A：検知タイマー設定を「3秒」や「6秒」に伸ばすことで、瞬間的な光のノイズ（雷やスパーク等）による誤報を抑制できます。
Q：メンテナンスで気をつけることは？ A：センサー素子窓が汚れると感度が低下します。半年に1回程度、柔らかい布などで清掃してください。指紋が付くと紫外線を吸収してしまうため、素手で触れないよう注意してください。
Q：寿命はどのくらいですか？ A：納入後、約5年を目安に交換を推奨しています。紫外線検知素子は経年劣化により感度が低下するため、定期的な動作試験を行ってください。
