炎センサー ホワイト 紫外線検出方式 ブザー式 屋内用 TAKEX 竹中エンジニアリング [FS-1000(W)]

炎センサー ホワイト 紫外線検出方式 ブザー式 屋内用 TAKEX 竹中エンジニアリング [FS-1000(W)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 炎センサー 紫外線検出方式 屋内用 電池・外部電源両対応

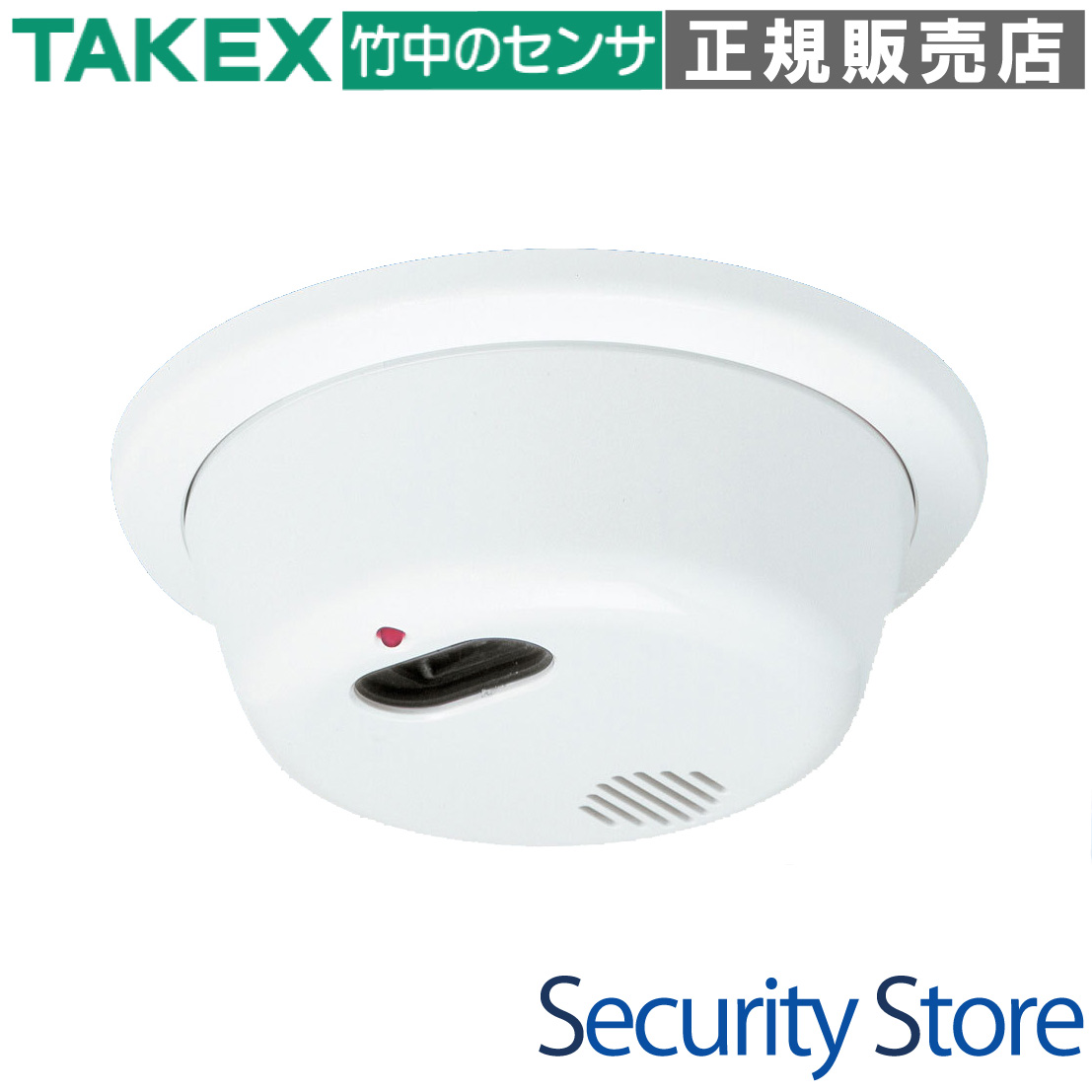

FS-1000(W) 炎センサー ホワイト 紫外線検出方式 ブザー式 屋内用

7cmの小さな炎を最長10m先で瞬時にキャッチ。火災の初期段階で放射される紫外線を検出し、迅速な報知を実現する屋内専用の高性能炎センサーです。

  • 型番： FS-1000(W)
  • 方式： 紫外線検出方式（UV Tronテクノロジー）
  • 検出距離： 最大10m（正面 7cmライター炎）
  • 電源： 単3形アルカリ電池×2本 または DC9V〜30V外部電源
  • 主な用途： 禁煙場所の監視、寺社仏閣の放火対策、工場の火気厳禁エリア
  • 筐体カラー： ホワイト（景観に馴染む仕様）

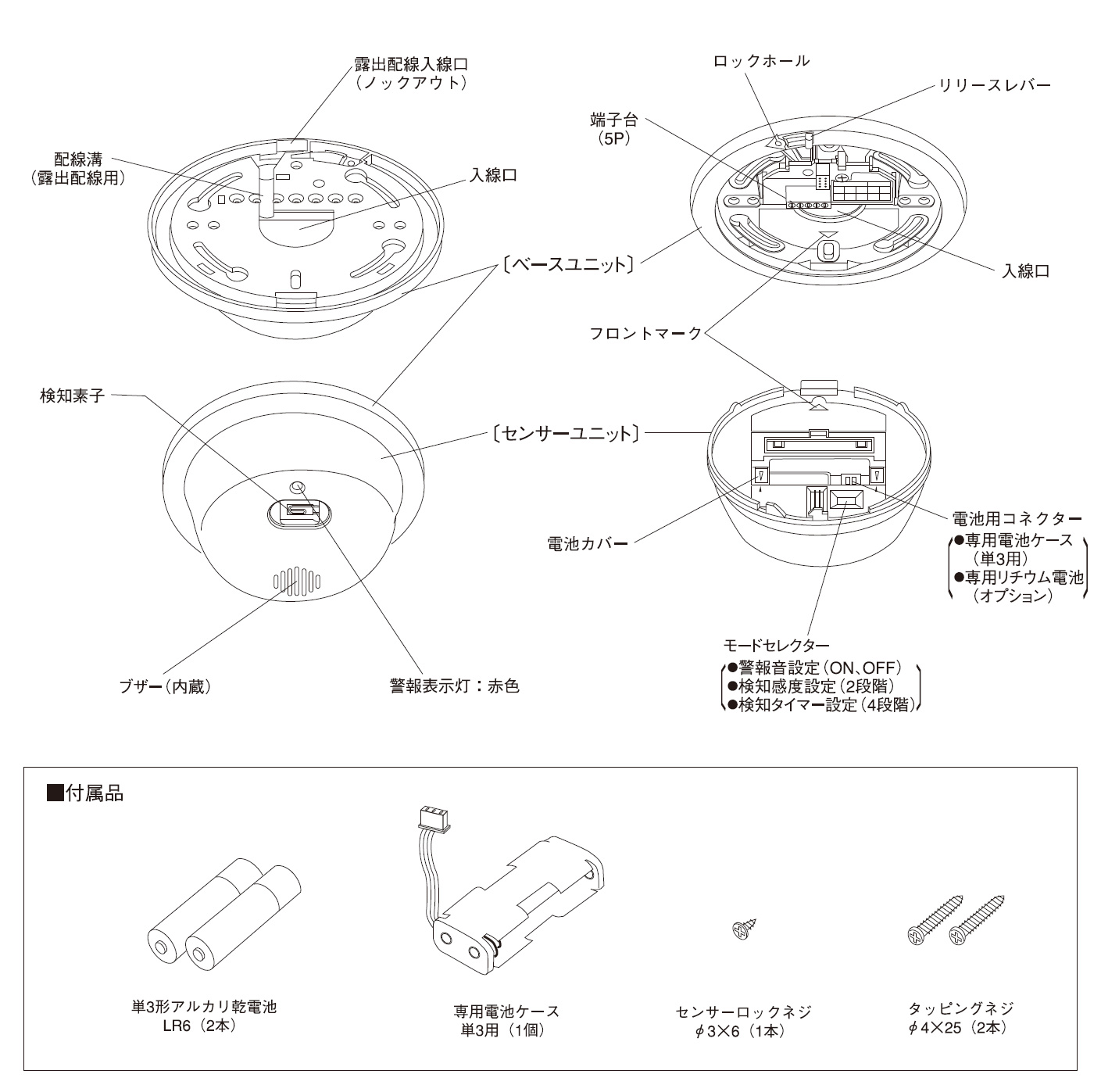

炎センサー FS-1000(W) ホワイト

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駅のトイレや更衣室での喫煙防止監視
  • 美術館、神社仏閣、重要文化財の放火対策
  • 工場の原材料保管庫などの火気厳禁エリア
  • 火災報知器では検知が遅れる高天井の空間
  • ゴミ集積所やリサイクル施設の初期火災監視

導入前に確認したいポイント

  • 屋内専用です（屋外や窓際は誤動作の恐れあり）
  • ガラス越しや透明アクリル越しの炎は検知できません
  • 溶接の火花や水銀灯の直下は設置を避けてください
  • 消防法上の火災報知器の代用にはなりません
  • 電池使用時は約2年ごとの交換が必要です

特長

炎に含まれる紫外線を瞬時にキャッチ

本機は185nm〜260nmの波長（紫外線）を捉える「紫外線検出方式」を採用しています。煙の充満や熱の蓄積を待たずに、炎が発生した瞬間に反応するため、放火や悪戯の初期段階を逃さず捉えることが可能です。

最大10mの広範囲検知

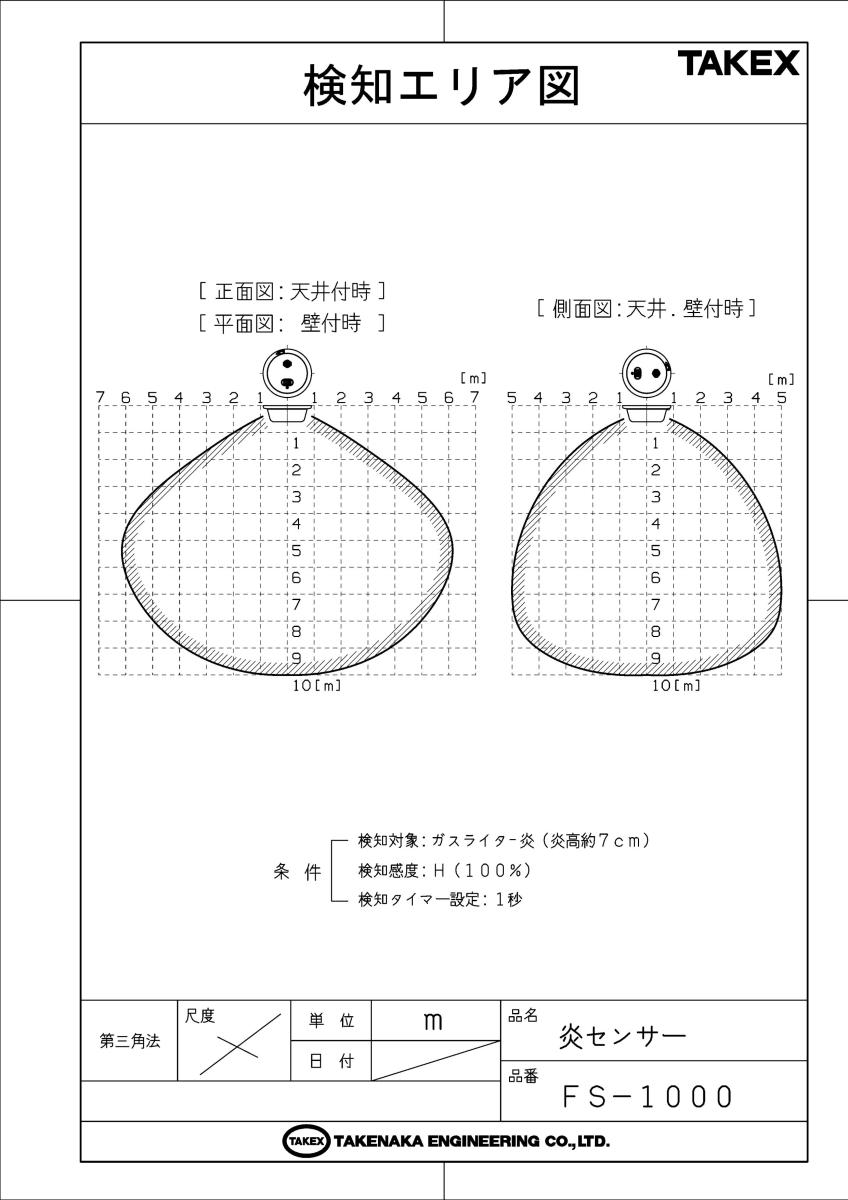

わずか7cmのライター炎を、正面10mの距離で検知する高感度設計です。検知エリアは前方120°の円錐状に広がり、1台で広範囲の監視をカバーします。設置環境に合わせて感度を「L（50%）」に切り替えることも可能です。

用途に合わせた2ウェイ電源方式

単3形アルカリ乾電池2本によるコードレス運用と、DC9V〜30Vの外部電源供給による運用の両方に対応しています。配線が困難な既存施設では電池式、24時間の常時監視やシステム連動を行う現場では外部電源式と、柔軟な選択が可能です。

システム連動を可能にする外部出力機能

警報時には内蔵ブザーが鳴動すると同時に、NPNオープンコレクタ出力が取り出せます。遠隔監視盤への信号送信や、防犯カメラ（NVR）の録画イベントトリガーとして活用することで、無人環境でのセキュリティを強化できます。

現場に合わせた「検知タイマー」設定

炎を何秒間検知し続けたら警報を出すかを、1秒・3秒・6秒・15秒の4段階から選択できます。一瞬の火花には反応させず、持続する炎だけを確実に捉えたい場合など、誤作動防止のための現場調整が容易です。

電池切れを逃さない報知機能

電池運用時、電圧が低下するとLEDの点滅とブザー音で「電池切れ」を告知します。告知が始まってから完全に動作が停止するまで約2週間の猶予があるため、定期的な点検サイクルの中で無理なく電池交換を行うことができます。

景観を損なわないホワイト筐体

(W)モデルはホワイトカラーを採用しており、オフィス、美術館、寺社仏閣の天井や壁面に設置しても目立ちにくく、建物の意匠を損なうことなく安全性を高めることができます。

選定時に評価したい強み

  • 超高速レスポンス： 炎が出た「瞬間」に検知を開始するため、初期消火に繋げやすい。
  • 施工性の高さ： ベースユニットを固定して本体をはめ込むだけの簡単構造。既存ボックスへの取り付けも可能。
  • 低消費電力設計： 電池待機時50μA以下という驚異的な省電力により、電池でも約2年の長期稼働を実現。
  • 信頼の検知ロジック： 設定タイマーと感度調整の組み合わせにより、現場環境に最適化した運用が可能。

施工・設置ガイド

紫外線センサーは物理的な特性を理解して設置する必要があります。以下のガイドラインに従って施工を行ってください。

設置・施工項目 注意点と推奨事項
設置高さ・角度 センサーから検知対象まで遮蔽物がないこと。120°の範囲を意識して配置します。
避けたい光源 水銀灯、ハロゲンランプ、殺菌灯の直接光。これらは誤報の原因となる紫外線を放出します。
外部配線 NPNオープンコレクタ出力（端子4-5）を使用する際は、接続先の極性に注意してください。
清掃・保守 検知窓の汚れは感度低下に直結します。定期的に乾いた布で清掃してください。指紋が付着した場合はアルコールで脱脂してください。

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－１０００（Ｗ）
検出方式 紫外線検出方式（検出波長１８５〜２６０ｎｍ）
検知距離 １０ｍ（正面でライター炎７ｃｍ）
検知指向角 約１２０°の円錐状（前方立体角）
感度設定 検知感度：２段階（Ｈ［１００％］、Ｌ［５０％］）
検知タイマー：４段階（１秒、３秒、６秒、１５秒）
電源 ●単３形アルカリ乾電池（ＬＲ６）２個（３Ｖ）…標準付属品
●専用リチウム電池（ＣＲ１７４５０Ｅ－Ｒ－２－ＣＭ２）１個（３Ｖ）…オプション
●外部電源：ＤＣ９Ｖ〜３０Ｖ（極性あり）
消費電流 待機時：５０μＡ以下（電池動作時）５ｍＡ以下（外部電源動作時）
警報時：５０ｍＡ以下（ブザー鳴動時）
電池寿命 単３形アルカリ乾電池使用時：約２年（待機状態にて）
専用リチウム電池使用時：約５年（待機状態にて）
警報表示灯 表示：赤色ＬＥＤ
警報時：オフディレイ約１０秒間に約０．２秒毎点滅
電池切れ報知時：約５秒毎に約０．１秒間点灯
警報音（ブザー） 警報時：オフディレイ約１０秒間に約０．２秒毎断続鳴動
電池切れ報知時：約５秒毎に約０．１秒間鳴動
音圧：８０ｄＢ以上（センサー正面１ｍにおいて）（消音設定可能）
外部出力 接点方式：ＮＰＮオープンコレクタ出力（外部電源使用時は有電圧出力としても使用可能）
接点定格：ＤＣ３０Ｖ・５０ｍＡ
接点動作：オフディレイ１０秒間連続出力
配線接続 端子式（セルフアップ端子）
使用可能周囲温度 －１０℃〜＋６０℃（結露、氷結なきこと）
設置場所 屋内（天井面、壁面）
質量 約２００ｇ（付属品電池５０ｇ含む）

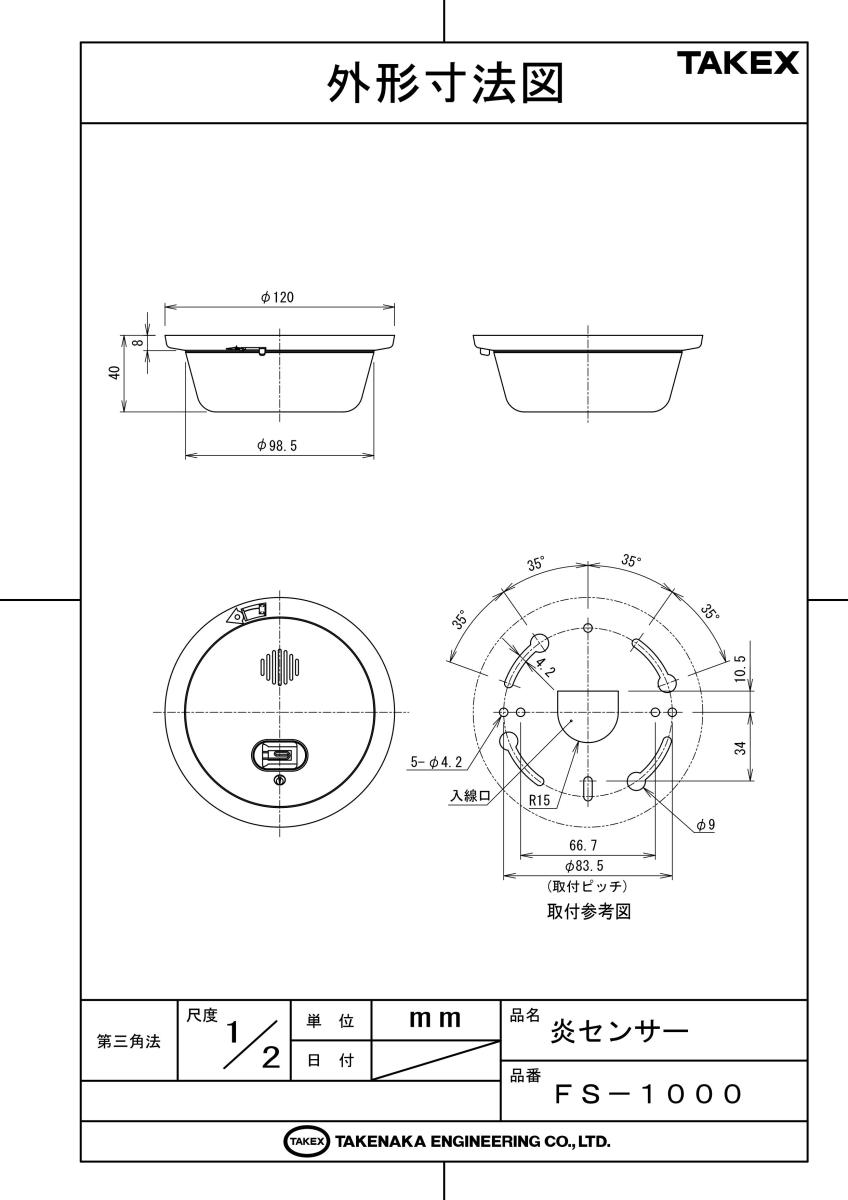

外形寸法 Φ１２０×Ｈ４０［ｍｍ］
外観 樹脂（ホワイト）

FAQ

Q：ガラス越しに炎が発生した場合、検知できますか？ A：いいえ、検知できません。紫外線は一般的なガラスや透明アクリル板を透過しないため、センサーと炎の間に遮蔽物がある場合は反応しません。
Q：タバコの火にも反応しますか？ A：タバコの先端のくすぶり（赤熱状態）には反応しませんが、ライターで火をつけた瞬間の炎には反応します。禁煙場所でのライター使用防止に有効です。
Q：煙や熱には反応しますか？ A：いいえ、本機は紫外線のみを検知するセンサーです。煙や熱には反応しません。
Q：電池寿命はどのくらいですか？ A：単3形アルカリ電池2本で約2年間稼働します（待機状態）。専用リチウム電池を使用した場合は約5年間の稼働が可能です。
Q：ブザー音を鳴らさないように設定できますか？ A：はい、本体裏面のDIPスイッチ1番をOFFにすることで、ブザー音を消去し、LED点滅と外部出力のみに設定することが可能です。
Q：誤動作を減らすために検知時間を調整できますか？ A：はい、検知判定時間を1秒、3秒、6秒、15秒の4段階で設定できます。現場環境に合わせて、短時間のスパーク等を除外する設定が可能です。
Q：屋外で使用できますか？ A：本製品は屋内専用です。太陽光には強い紫外線が含まれており、屋外や直射日光が差し込む場所では誤動作の原因となります。
Q：電池切れはどのようにわかりますか？ A：約5秒ごとに「ピッ」という短い音とLEDの点灯で電池切れを報知します。
Q：外部出力の「オフディレイ10秒」とは何ですか？ A：炎が消えた後も、10秒間警報信号を出し続ける機能です。これにより接続先の受信機が確実に信号を認識できるようになります。
Q：どのようなメンテナンスが必要ですか？ A：半年に一度程度の動作テスト（ライターでの検知確認）と、検知窓にホコリが溜まっていないかの清掃を推奨します。
