PMA-12F コンビネーションセンサー TAKEX 竹中エンジニアリング [PMA-12F]

PMA-12F コンビネーションセンサー TAKEX 竹中エンジニアリング [PMA-12F]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外用センサー トリプルAND検知 180°広角警戒 IP55防雨

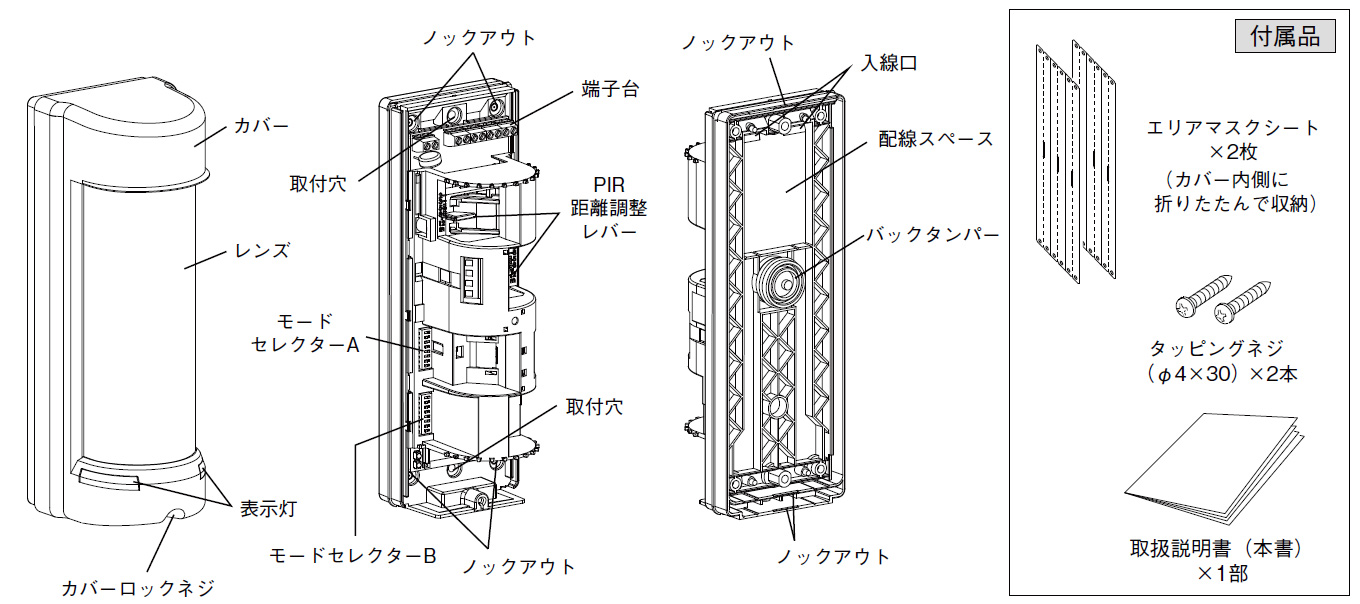

PMA-12F コンビネーションセンサー

PMA-12Fは、パッシブセンサー（2信号）とマイクロ波センサーを組み合わせた「トリプル信号処理方式」を採用した屋外用高信頼性センサーです。最大180°、12mの圧倒的な広範囲を1台でカバーし、小動物や樹木の揺れによる誤動作を劇的に低減します。

  • 型番： PMA-12F
  • 方式： パッシブインフラレッド ＋ マイクロ波ドップラー方式

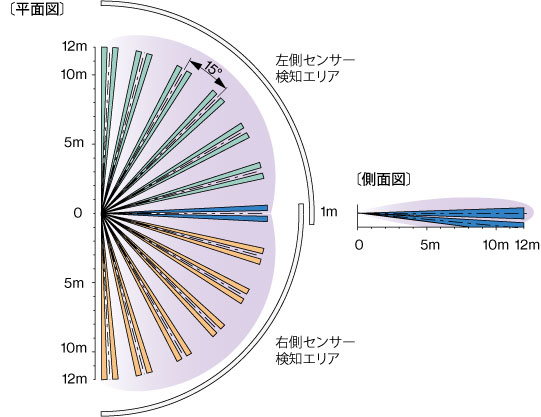

  • 検知エリア： 水平面 180° / 最長 12m（56ゾーン）
  • 主な用途： 建物外周、駐車場、資材置場、重要施設の屋外警戒
  • 設置場所： 屋外・屋内（壁面取付 / IP55相当）
  • 電源電圧： DC9V〜28V（無極性）
PMA-12F コンビネーションセンサー

資料ダウンロード

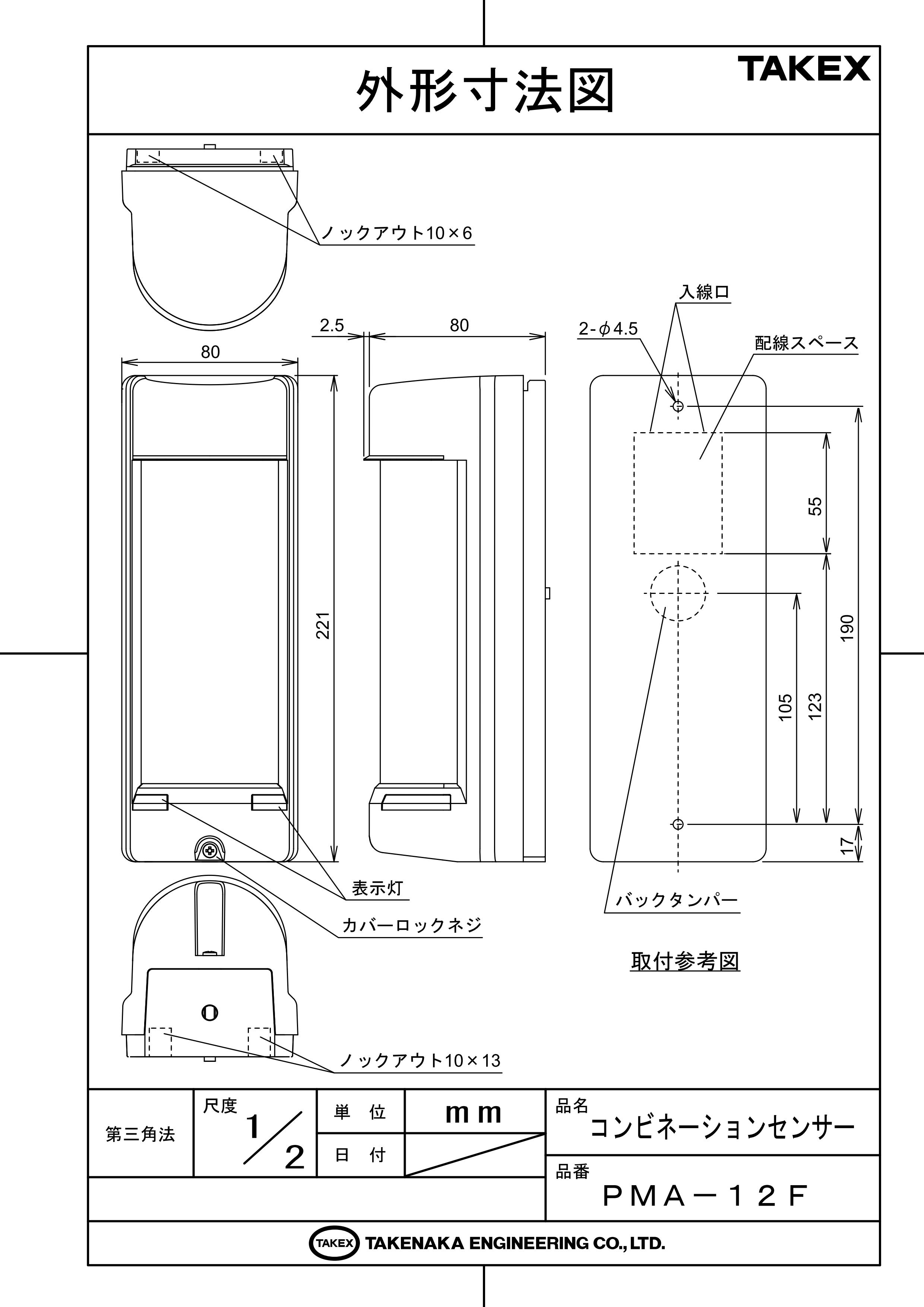

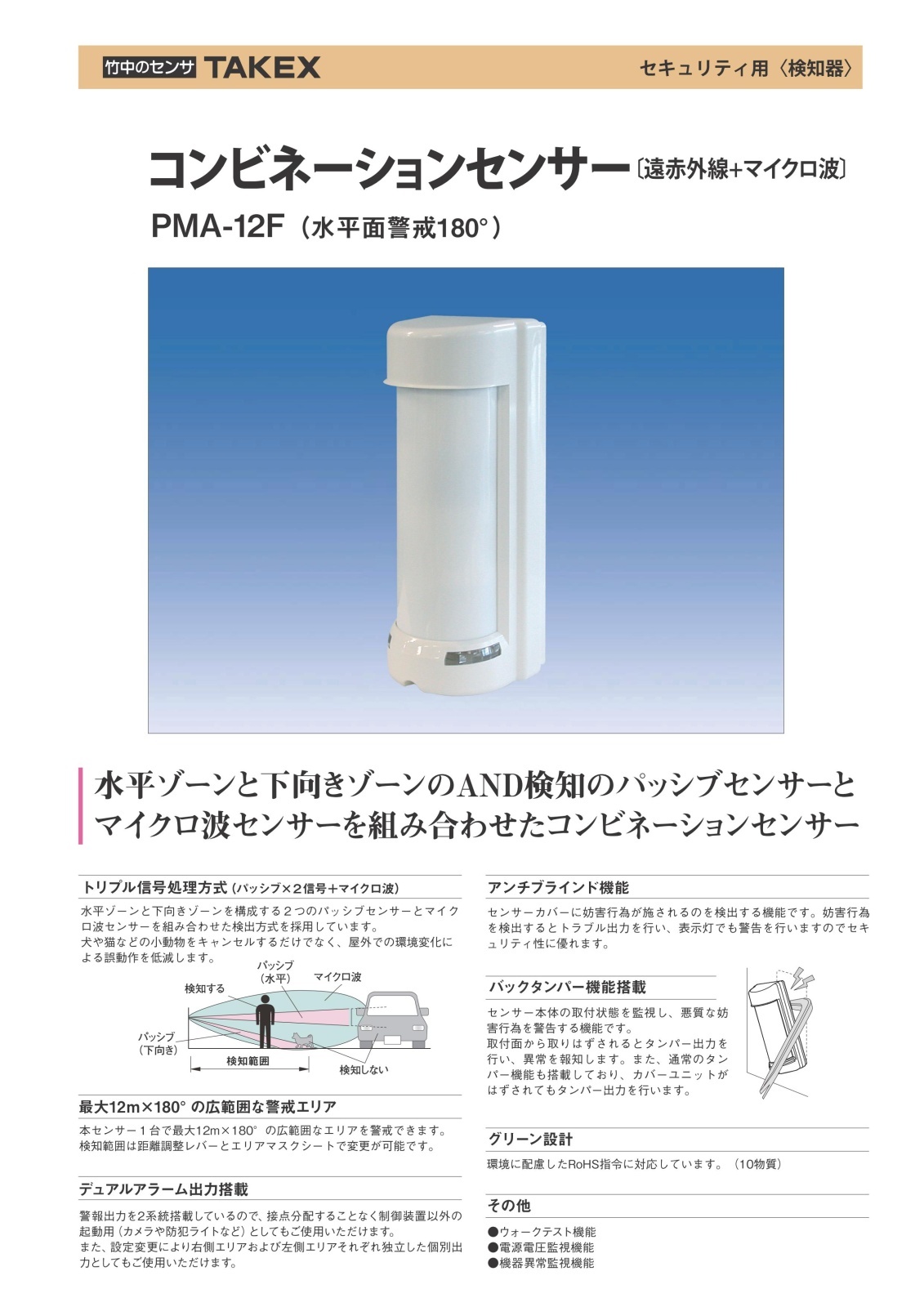

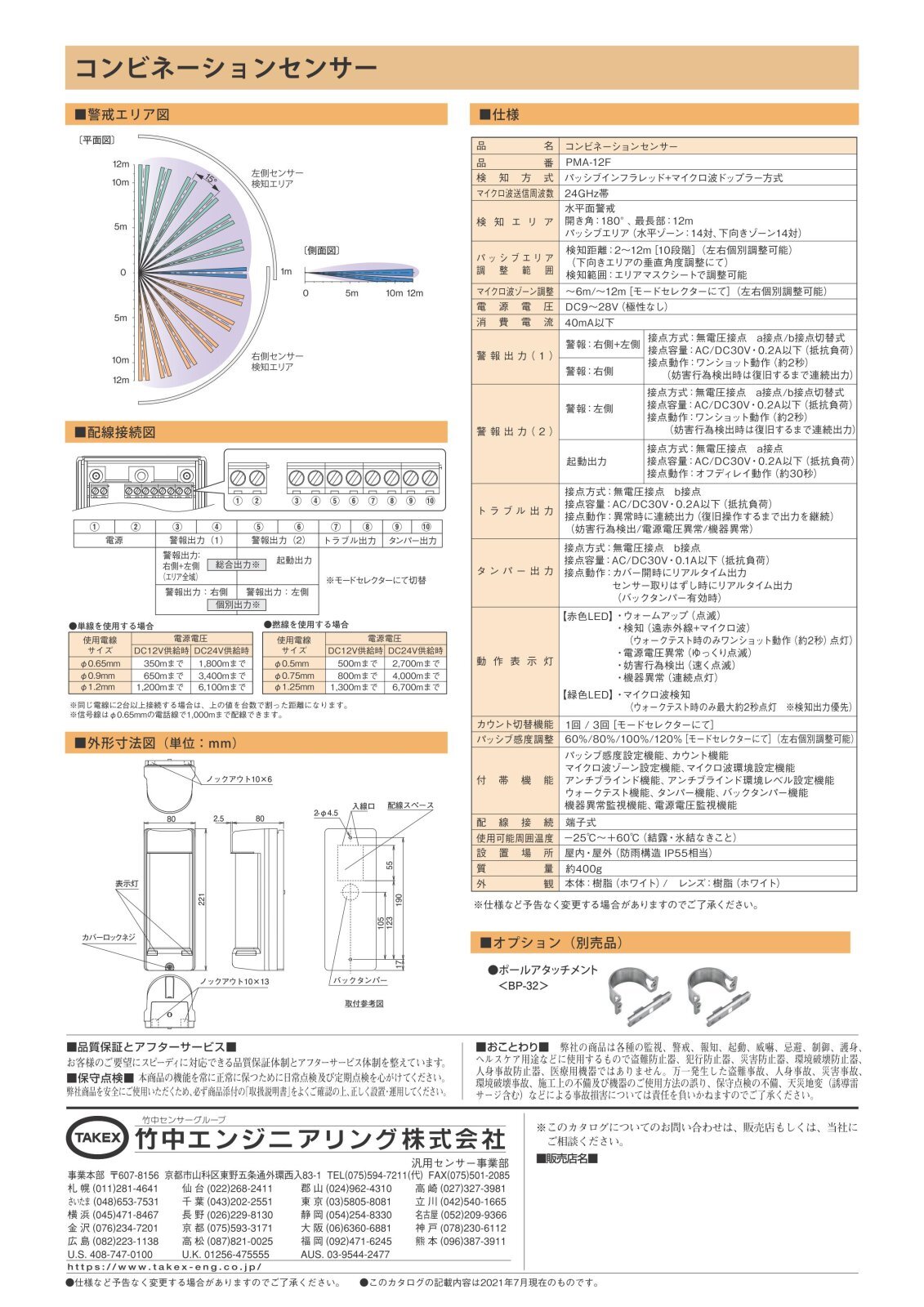

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広範囲な屋外駐車場の防犯監視
  • 資材置場やメガソーラー発電所の外周警戒
  • 一般住宅・店舗・オフィスの庭やアプローチ
  • 揺れる樹木や小動物が多い環境での設置

導入前に確認したいポイント

  • 推奨設置高さは0.8m〜1.2mです
  • 左右で個別に距離設定（2〜12m）が可能です
  • 電源はDC12V〜24Vの供給が必要です
  • エリアマスクによる物理的な遮蔽調整が可能です

特長

トリプル信号処理による究極の誤報低減

「水平ゾーン」と「下向きゾーン」の2つのパッシブセンサー信号に、移動物体を捉える「マイクロ波センサー」を組み合わせたトリプル検知方式を採用。これらすべてのセンサーが同時に反応したときのみ警報を出力する「AND検知」により、屋外特有の環境変化（樹木の揺れ、光の反射、小動物）による誤作動を最小限に抑えます。

1台で最大180°・12mの広域警戒

センサー1台で水平方向に最大180度、距離12mという圧倒的な警戒エリアを実現します。複数のセンサーを設置する必要があった広大なエリアも、PMA-12Fなら1台で効率的にカバーでき、導入コストの低減に貢献します。

小動物キャンセル機構（マルチゾーン設計）

上下2層のパッシブゾーンを構成することで、猫や犬などの小動物が地面近くを移動しても、上段の水平ゾーンが反応しないため、不必要な警報を防ぎます。ペットのいる環境でも安定した運用が可能です。

デュアルアラーム出力による柔軟なシステム連携

警報出力を2系統搭載。警備装置への信号送出だけでなく、防犯カメラの起動やライトの点灯など、複数の周辺機器を接点分配器なしで直接制御できます。設定により左右エリア個別の出力としても利用可能です。

アンチブラインド機能（目隠し検知）

センサーのレンズ面にスプレーを吹き付けられたり、障害物で覆い隠されたりする「目隠し行為」を自動検出します。妨害行為が発生すると直ちにトラブル出力を行い、セキュリティの無効化を許しません。

徹底した破壊・工作対策（バックタンパー）

通常のカバー開放検知に加え、本体を壁面から無理やり剥ぎ取ろうとする行為を検知する「バックタンパー機能」を搭載。破壊行為に対しても確実に異常を報知する、プロ仕様の堅牢性を備えています。

現場に合わせた緻密なエリア調整機能

PIR距離調整レバーにより、検知距離を2mから12mまで10段階で調整可能。さらに付属のエリアマスクシートを使用することで、不要な検知方向をセグメント単位で物理的にカットでき、現場の形状に合わせた最適な設定が行えます。

自己診断・監視機能による高い信頼性

機器内部の故障や、供給電源の電圧異常を常に監視しています。万が一の不具合時にはLED表示とトラブル出力で速やかに通知。24時間365日、止まることが許されないセキュリティ現場を支えます。

選定時に評価したい強み

  • 180°広角性能： 1台で死角の少ない広範囲警戒が可能。
  • AND検知の精度： 赤外線とマイクロ波の併用で誤報を極限までカット。
  • 優れた施工性： 左右独立した距離設定とエリアマスクによる柔軟な調整。
  • 豊富な出力： 2系統の警報出力と独立したトラブル出力、タンパー出力を装備。

LED表示灯の動作状態

LEDの状態 意味 詳細内容
赤色点灯（連続） 警報出力中 PIRおよびマイクロ波の両方が検知。
黄色点灯 マイクロ波検知のみ MWセンサーが移動物体を捕捉（AND待機）。
緑色点灯 PIR検知のみ パッシブセンサーが熱源を捕捉（AND待機）。
赤色ゆっくり点滅 電源電圧異常 供給電圧が低下、またはウォームアップ中。
赤色速く点滅 妨害行為検出 アンチブラインド（目隠し）を検知。

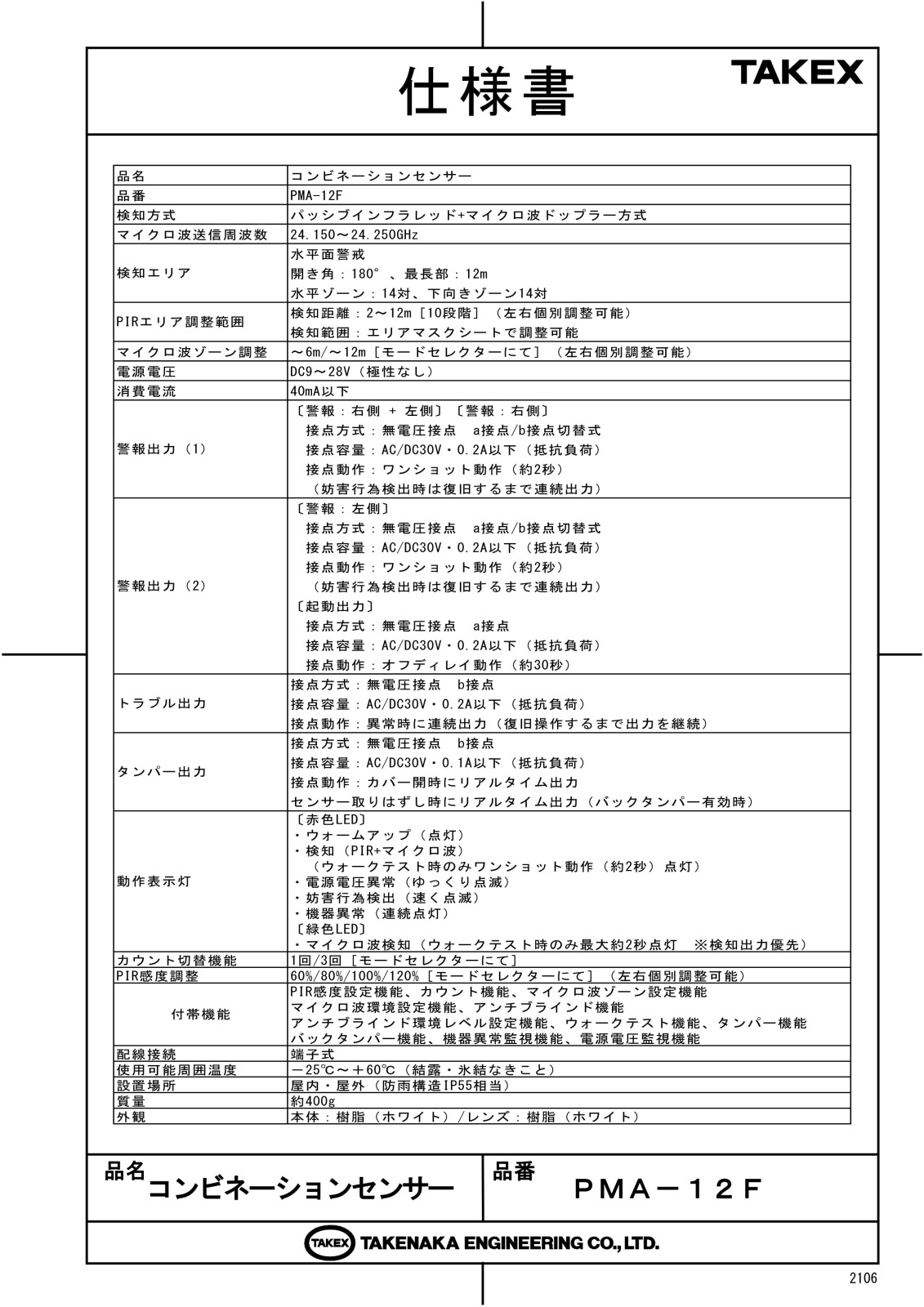

製品仕様

項目 内容
品名コンビネーションセンサー
品番ＰＭＡ－１２Ｆ
検知方式パッシブインフラレッド＋マイクロ波ドップラー方式
マイクロ波送信周波数２４．１５０〜２４．２５０ＧＨｚ
検知エリア水平面警戒　開き角：１８０°、最長部：１２ｍ
水平ゾーン：１４対、下向きゾーン１４対
ＰＩＲエリア調整範囲検知距離：２〜１２ｍ［１０段階］（左右個別調整可能）
検知範囲：エリアマスクシートで調整可能
マイクロ波ゾーン調整〜６ｍ／〜１２ｍ［モードセレクターにて］（左右個別調整可能）
電源電圧ＤＣ９〜２８Ｖ（極性なし）
消費電流４０ｍＡ以下
警報出力（１）［警報：右側＋左側］［警報：右側］
接点方式：無電圧接点　ａ接点／ｂ接点切替式
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２Ａ以下（抵抗負荷）
接点動作：ワンショット動作（約２秒）
（妨害行為検出時は復旧するまで連続出力）
警報出力（２）［警報：左側］［起動出力］
接点方式：無電圧接点　ａ接点／ｂ接点切替式
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２Ａ以下（抵抗負荷）
接点動作：ワンショット動作（約２秒）／オフディレイ動作（約３０秒）
トラブル出力接点方式：無電圧接点　ｂ接点
接点容量：ＡＣ／ＤＣ３０Ｖ・０．２Ａ以下（抵抗負荷）
接点動作：異常時に連続出力（復旧操作するまで継続）
タンパー出力接点方式：無電圧接点　ｂ接点
接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ以下（抵抗負荷）
接点動作：カバー開、背面離脱時にリアルタイム出力
動作表示灯赤色LED（検知、異常）、緑色LED（マイクロ波検知）などマルチインジケーター
カウント切替機能１回／３回［モードセレクターにて］
ＰＩＲ感度調整６０％／８０％／１００％／１２０％［モードセレクターにて］（左右個別調整可能）
付帯機能アンチブラインド、ウォークテスト、バックタンパー、機器異常監視、電源電圧監視
設置場所屋内・屋外（防雨構造 ＩＰ５５相当）
使用可能周囲温度－２５℃〜＋６０℃（結露・氷結なきこと）
質量約４００ｇ
外観本体・レンズ：樹脂（ホワイト）

FAQ

Q：PIRセンサーとマイクロ波センサーの「AND検知」とは何ですか？ A：赤外線で熱源の変化を捉えるPIRと、電波で物体の移動を捉えるマイクロ波の両方が同時に反応したときのみ警報を出す仕組みです。これにより、片方のセンサーだけが反応しがちな屋外の誤報（日光、揺れる草木など）を効果的に防ぎます。
Q：ペットを飼っている屋外でも使用できますか？ A：はい、小動物キャンセル機構（マルチゾーン設計）により、足元を動く小型の動物には反応しにくい設計になっています。
Q：180度の検知範囲を、例えば90度などに狭めることは可能ですか？ A：可能です。付属のエリアマスクシートをレンズの内側に貼り付けることで、特定の方向を検知しないように物理的に調整できます。
Q：取付高さの制限はありますか？ A：地面から0.8m〜1.2mの高さを推奨しています。高すぎると小動物キャンセルの効果が薄れ、低すぎると検知距離が短くなる可能性があります。
Q：アンチブラインド機能とは何ですか？ A：センサーのレンズ面にスプレーを塗られたり、ガムテープなどで覆われたりする妨害行為を検知する機能です。検出すると「トラブル出力」で異常を知らせます。
Q：雨や雪が直接当たっても大丈夫ですか？ A：IP55相当の防雨構造ですので、屋外設置が可能です。ただし、極端な豪雨や着雪により検知感度が一時的に低下する場合はあります。
Q：センサーが常に赤くゆっくり点滅しているのですが？ A：電源投入直後のウォームアップ中か、供給されている電源電圧が不足している可能性があります。テスターで電圧を確認してください。
Q：夜間だけ誤報が出る場合の対策はありますか？ A：夜間に活動する小動物が原因の場合は、距離調整レバーを1段階下げるか、パルスカウント設定を3回に増やすことで安定性が向上します。
Q：検知したときにライトを点灯させることはできますか？ A：はい、2系統あるアラーム出力のいずれかをライトの起動用として使用することで、センサーライトのような運用が可能です。
Q：マイクロ波の感度だけを個別に調整できますか？ A：はい、内部のモードセレクターにより、マイクロ波の検知エリアを6mまたは12mに左右個別に設定可能です。
