センサー検知でライトを点灯させられますか？

本機自体にライトは内蔵されていませんが、検知出力端子（無電圧接点）を使用して外部の照明器具を起動させることが可能です。

センサー付きＡＨＤカラーカメラ [PVC-690AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX / 竹中エンジニアリング AHDカラーカメラパッシブセンサー内蔵屋外・屋内対応 2メガピクセル

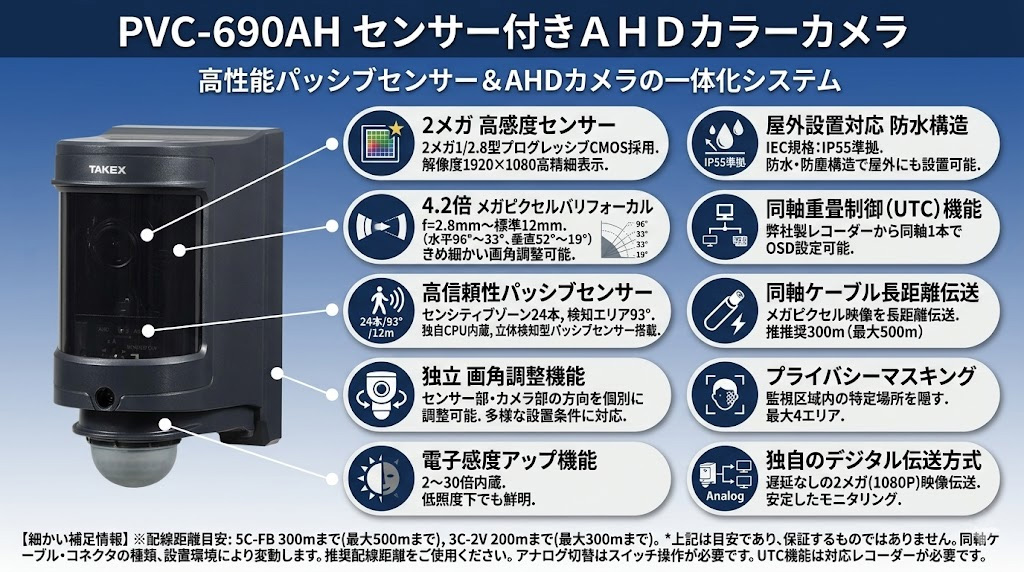

PVC-690AH センサー付きAHDカラーカメラ

200万画素の高精細AHDカメラに、高信頼性のパッシブセンサーを統合したセキュリティカメラです。センサー検知と映像監視を一つの筐体で完結し、不審者検知時に外部機器へ信号を出力する高度な連動システムを構築できます。

型番： PVC-690AH
方式： AHD方式（アナログCVBS切替対応）
解像度： フルHD 1080p（1920×1080）
主な用途： 屋外の防犯、重要施設の境界監視、警報器・回転灯との連動
センサー性能： 立体検知最長12m / 検知角度 93°
電源： AC100V (50/60Hz)

資料ダウンロード

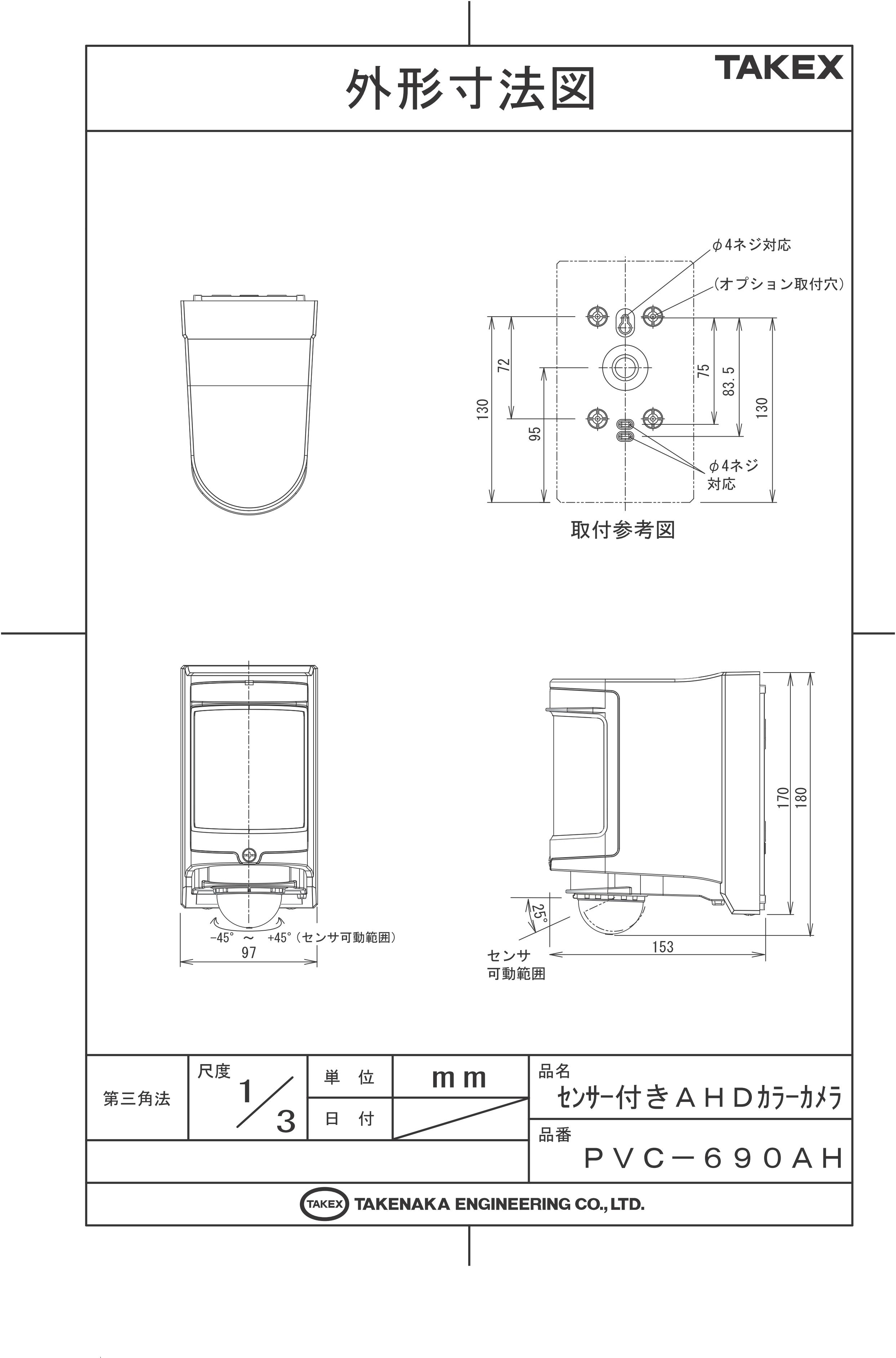

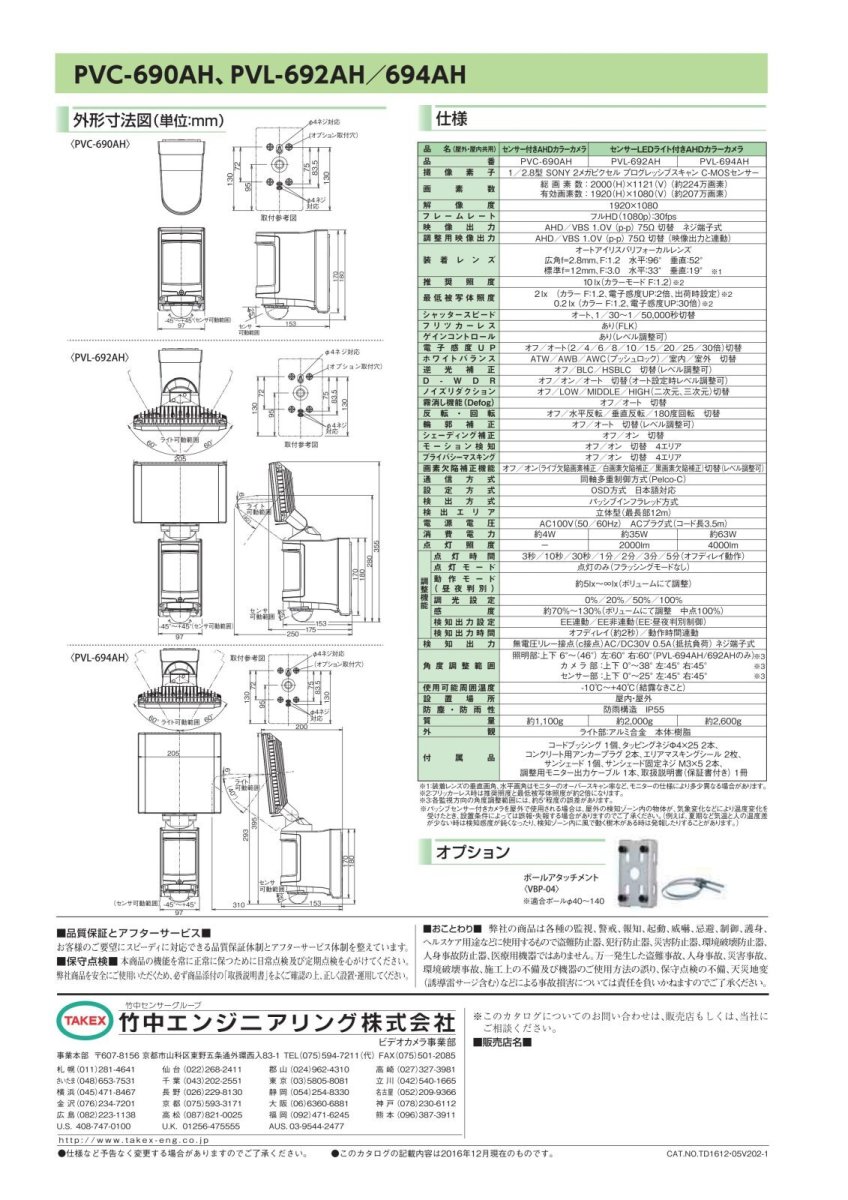

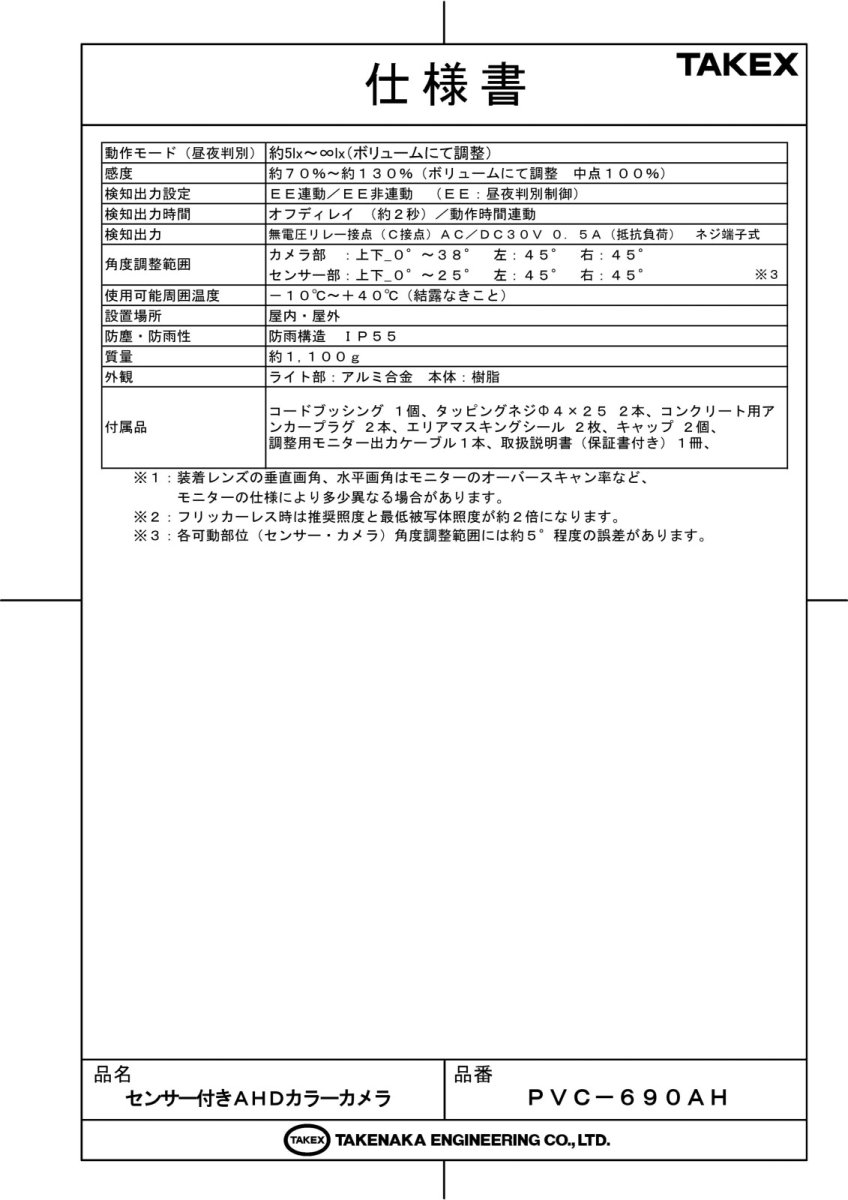

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋外駐車場や資材置き場の不審者監視
センサー検知による外部警報器・ライトの起動
既存のアナログ同軸配線を活かした高画質化
カメラとセンサーを別々に設置するのが困難な場所

導入前に確認したいポイント

電源はAC100Vの供給が必要（ACプラグ付き3.5m）
AHD信号の受信にはAHD対応レコーダーが必要
センサーは熱源を検知するため揺れる植木等に注意
検知出力は無電圧リレー接点（c接点）1系統

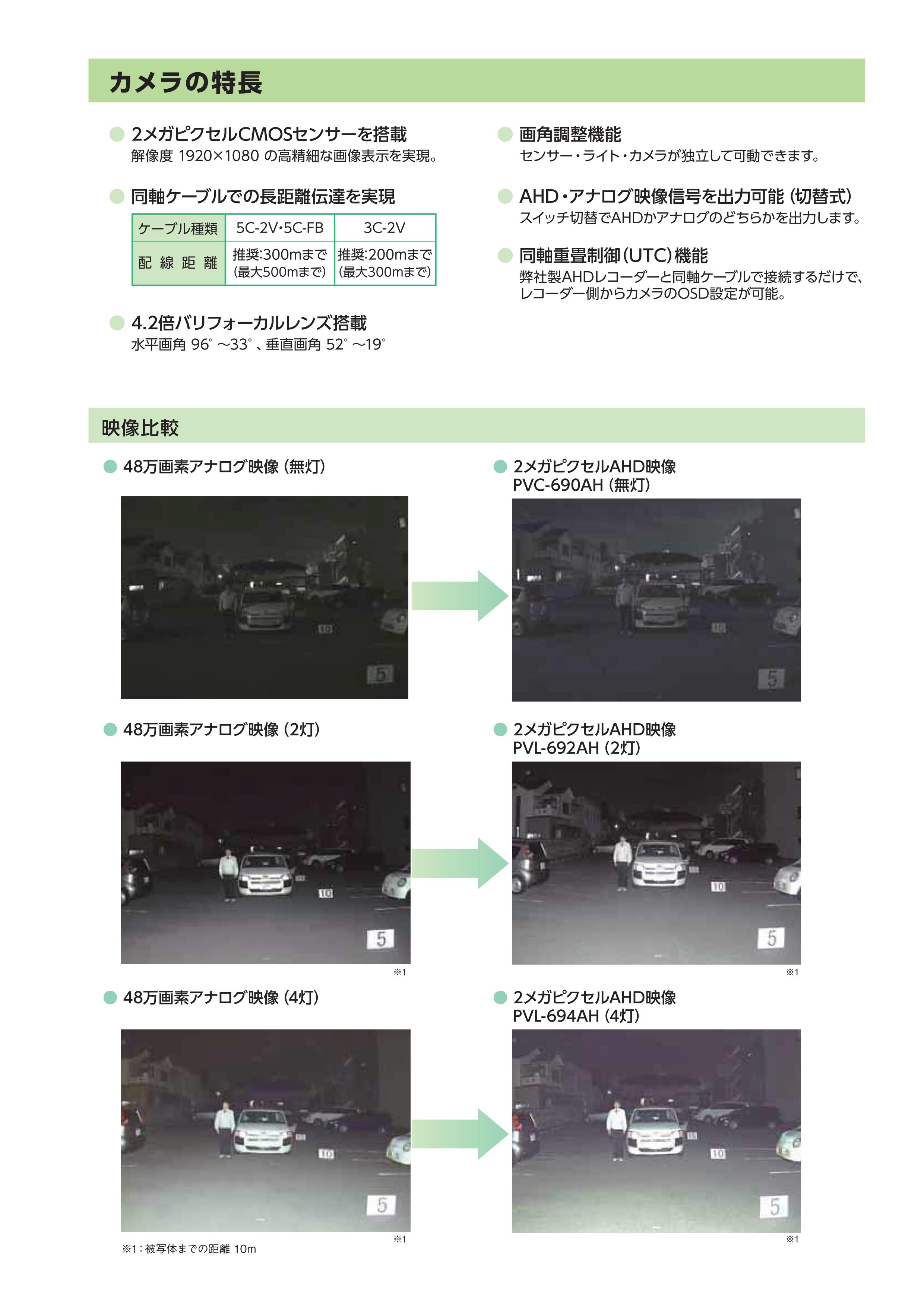

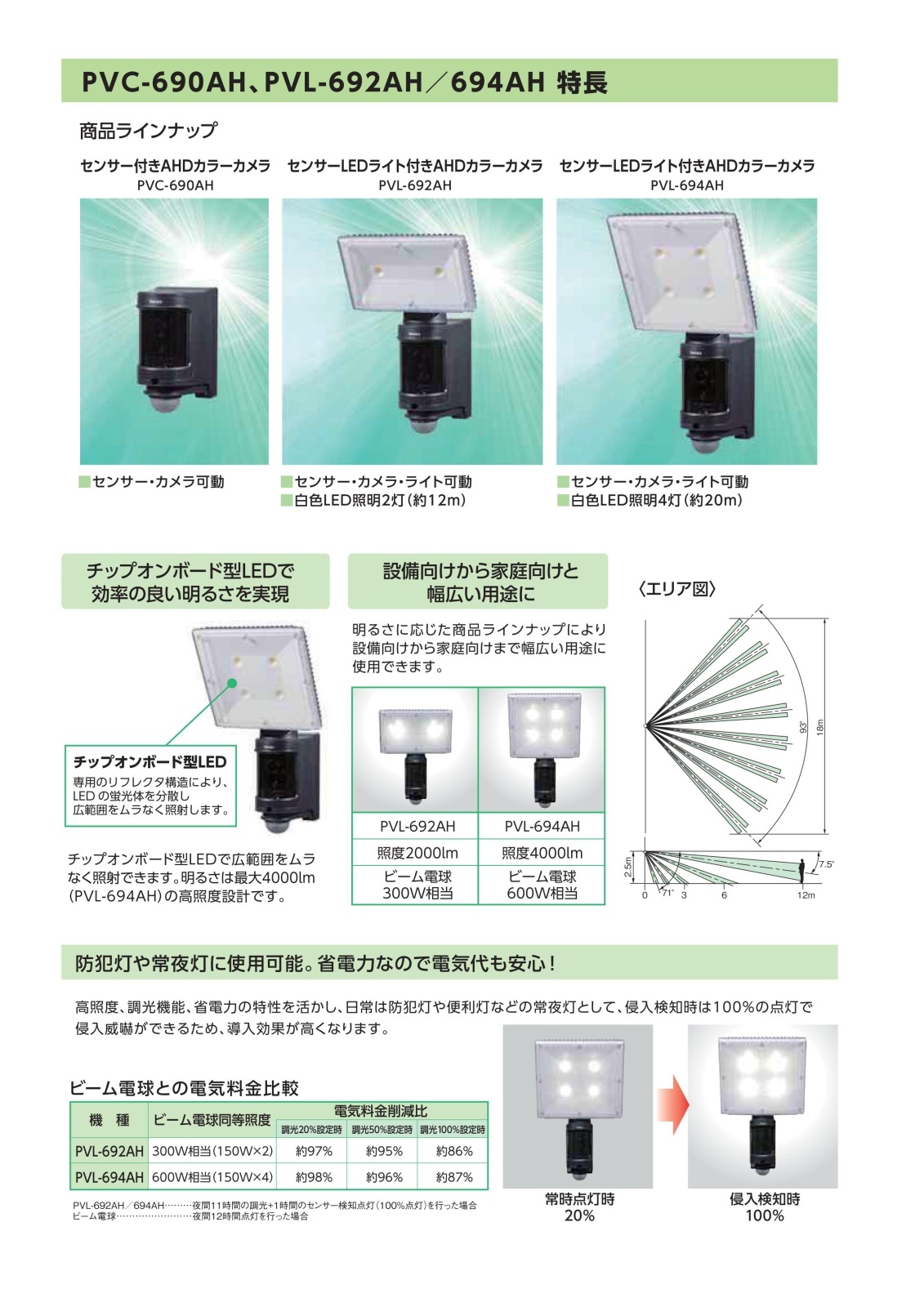

特長

2メガピクセルCMOSセンサーによる高精細映像

1/2.8型プログレッシブスキャンCMOSセンサーを搭載し、1920×1080のフルHD解像度を実現しました。証拠能力の高い鮮明な映像を提供し、従来のSD画質では判別が難しかった細部まで明確に捉えます。

同軸ケーブル1本で最大500mの長距離伝送

メガピクセル映像を同軸ケーブルで伝送可能です。5C-2Vまたは5C-FBを使用することで推奨300m、最大500mまでの伝送に対応。デジタルIPカメラのような複雑なネットワーク設定や遅延を気にすることなく導入いただけます。

4.2倍バリフォーカルレンズによる最適な画角設定

f=2.8mmから12mmまでのバリフォーカルレンズを搭載。広角（水平96°）から標準（水平33°）まで、監視場所の状況に合わせて手動で細かく調整可能です。狙いたい範囲を確実にカバーします。

高信頼性パッシブセンサーを一体化

独自のCPUを内蔵した立体検知型パッシブセンサーを搭載。24本のセンシティブゾーンにより、最長12m・93°の広範囲をカバーします。カメラの画角に合わせた最適な検知エリアを実現しています。

AHD/アナログ（CVBS）信号の切替出力に対応

本体内のスイッチにより、AHD信号とアナログ信号の出力を切り替え可能です。最新のAHDレコーダーはもちろん、既存のアナログシステムにもそのまま接続できるため、段階的なシステム更新にも最適です。

UTC（同軸重畳制御）機能による遠隔設定

同軸ケーブルを通じてレコーダー側からカメラのOSDメニューを操作できるUTC機能を搭載。高所に設置した後でも、手元で画質調整や設定変更が可能になり、施工後のメンテナンス性を大幅に向上させています。

屋外設置に対応するIP55防雨構造

IEC規格IP55準拠の防雨構造を採用。軒下だけでなく、雨の当たる屋外壁面にもそのまま設置可能です。センサーとカメラを別々の防水ハウジングに収める必要がなく、施工コストを低減します。

外部機器連動を可能にする接点出力

センサーが検知した際に出力される無電圧リレー接点（c接点）を装備。警報盤への信号入力、回転灯の点灯、外部ブザーの鳴動など、映像記録だけでなく「その場で威嚇・報知」するシステムが構築できます。

高度な画像処理（WDR・DNR・Defog）

逆光環境でも黒潰れを防ぐD-WDR、低照度時のノイズを低減する3D-DNR、霧や雨天時の視認性を高めるDefog機能を搭載。過酷な屋外環境下でも安定した監視映像を維持します。

独立した画角調整機構

カメラ部とセンサー部の監視方向を個別に調整できます（左右±45°）。「映像で見たい範囲」と「センサーで守りたい範囲」がわずかに異なる場合でも、柔軟に設置角度を追い込むことが可能です。

    選定時に評価したい強み
    施工効率： カメラとセンサーの配線・取付を一本化でき、工期を短縮可能。
信頼性： センサー専業メーカーの竹中エンジニアリング製高精度PIRを搭載。
汎用性： AC100V電源とアナログ/AHD両対応により、多様な現場環境に適合。
証拠性： 検知した瞬間のイベントをフルHDで確実に記録可能。



施工・設置ガイド

本機は垂直または水平に設置してください。パッシブセンサーは温度変化を検知するため、検知エリアを横切るような動線となる位置への設置が最も効果的です。

確認項目	この製品での考え方
配線距離の目安	5C-FB使用時で最大500m。3C-2V使用時は最大300m（推奨200m）です。
電源供給	AC100Vが必要です。ACプラグ付きコード（3.5m）が付属しています。
昼夜判別設定	周囲の明るさに応じてセンサー動作を制限可能（5lx〜∞lx）。
検知エリアの制限	付属のエリアマスキングシールにより、不要な方向の検知を物理的にカットできます。

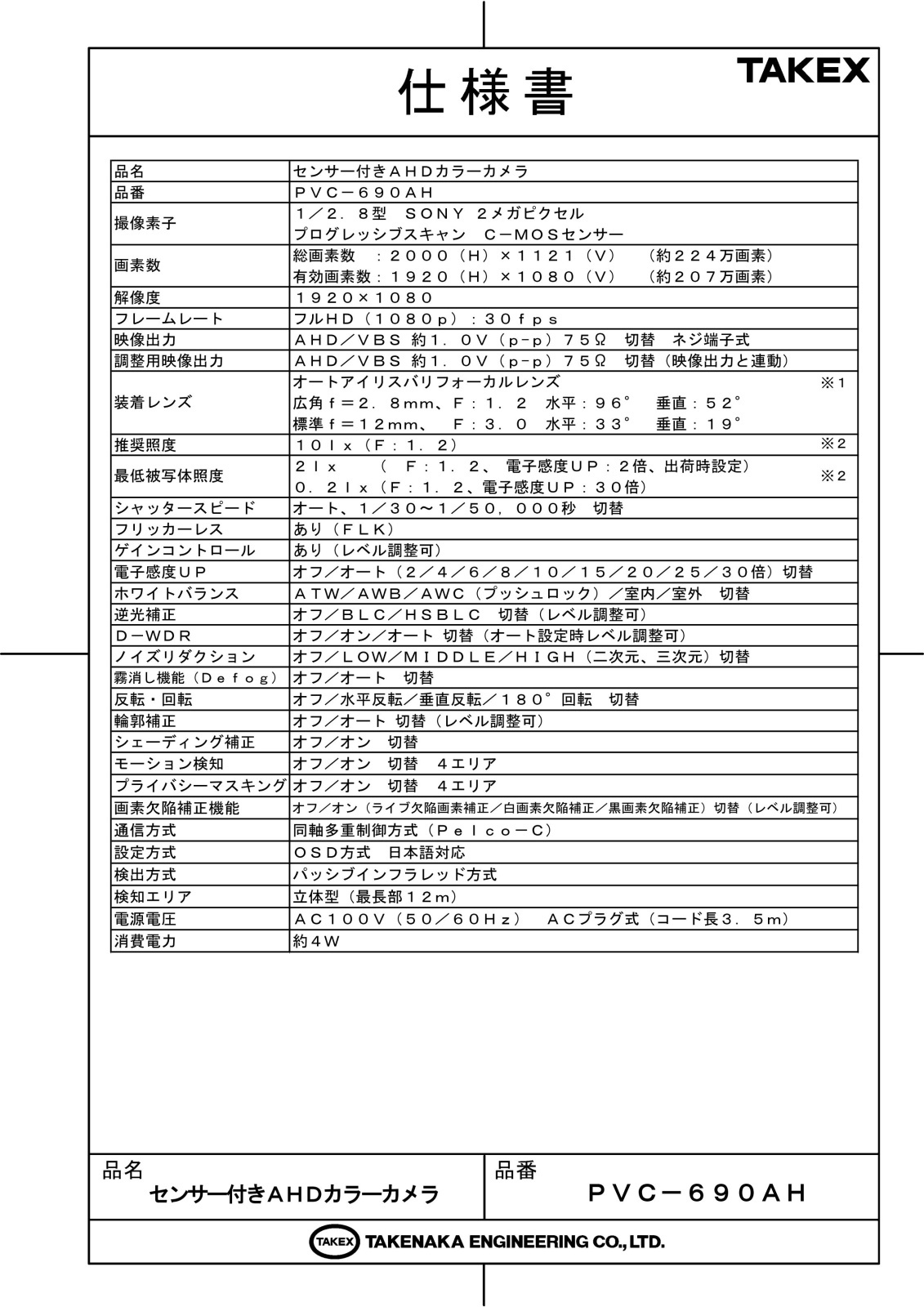

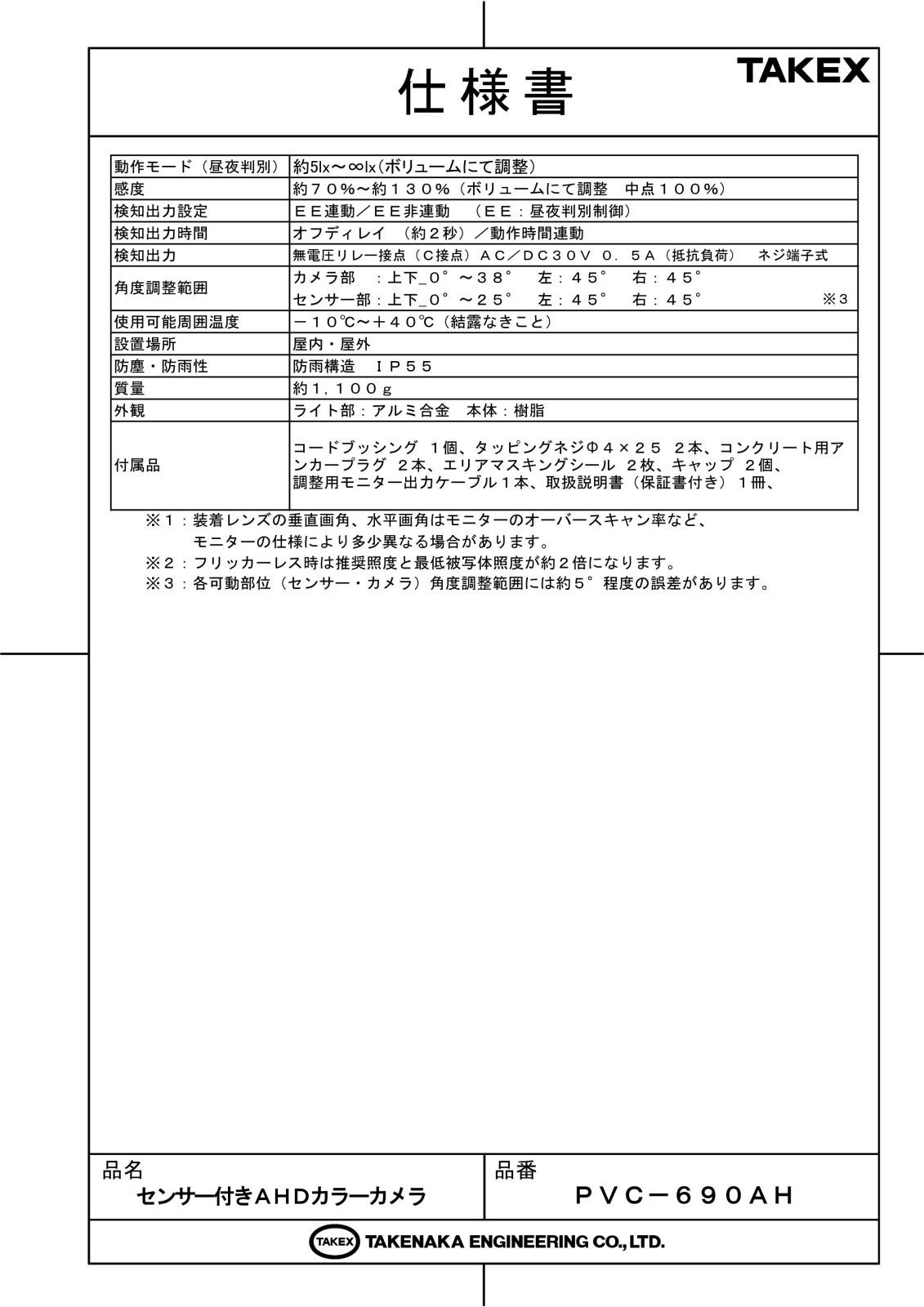

製品仕様

項目	内容
品名	センサー付きAHDカラーカメラ
品番	PVC-690AH
撮像素子	1/2.8型 SONY 2メガピクセルプログレッシブスキャン C-MOSセンサー
有効画素数	1920(H)×1080(V) (約207万画素)
フレームレート	フルHD (1080p) : 30fps
映像出力	AHD/VBS 約1.0V (p-p) 75Ω 切替ネジ端子式
装着レンズ	オートアイリスバリフォーカルレンズ f=2.8mm (水平:96° 垂直:52°) 〜 f=12mm (水平:33° 垂直:19°)
最低被写体照度	2lx (F:1.2、電子感度UP:2倍) / 0.2lx (F:1.2、電子感度UP:30倍)
電子感度UP	オフ/オート (2/4/6/8/10/15/20/25/30倍) 切替
逆光補正	オフ/BLC/HSBLC 切替
ノイズリダクション	オフ/LOW/MIDDLE/HIGH (2D、3D) 切替
通信・設定方式	同軸多重制御方式 (Pelco-C) / OSD方式 (日本語対応)
センサー検出方式	パッシブインフラレッド方式 (立体型最長部12m)
検知出力	無電圧リレー接点 (C接点) AC/DC30V 0.5A (抵抗負荷)
電源電圧 / 消費電力	AC100V (50/60Hz) / 約4W
防塵・防雨性	防雨構造 IP55 (屋内・屋外)
外観質量	アルミ合金・樹脂 / 約1,100g

FAQ

Q：アナログレコーダーでも使用できますか？ A：はい、可能です。内部スイッチで映像出力をVBS（アナログ）に切り替えることで、従来のアナログレコーダーやモニターに接続できます。

Q：センサーが検知したときにライトを点灯させることはできますか？ A：本機自体にライトは内蔵されていませんが、検知出力端子（無電圧接点）を使用して外部の照明器具や回転灯を起動させることが可能です。

Q：夜間全く明かりがない場所でも撮影できますか？ A：赤外線照明は内蔵していません。最低被写体照度は0.2lx（感度30倍時）ですので、わずかな街灯などがあれば撮影可能ですが、完全な暗闇では別途赤外線照明が必要です。

Q：電源配線はどうすればいいですか？ A：AC100V給電です。3.5mのACプラグ付きコードが付属していますが、直結する場合は専門の電気工事業者による施工が必要です。

Q：UTC機能とは何ですか？ A：同軸ケーブルを介してレコーダー側からカメラの設定メニュー（OSD）を操作できる機能です。高所に設置したカメラの設定を手元で行えます。

Q：センサーの感度は調整できますか？ A：はい、本体下面のボリュームで約70%〜130%の範囲で調整可能です。環境に合わせて最適な感度に設定できます。

Q：特定の場所を映さないようにできますか？ A：プライバシーマスキング機能を搭載しており、最大4エリアまで映像上で隠す（マスク）設定が可能です。

Q：屋外の雨が直接かかる場所に設置しても大丈夫ですか？ A：IP55の防雨構造ですので、屋外壁面への設置が可能です。ただし、完全防水ではないため水没するような場所や激しい水圧がかかる場所は避けてください。

Q：センサーの検知距離を短くすることはできますか？ A：センサーの角度調整や、付属のエリアマスキングシールを貼ることで物理的に検知範囲を制限し、実質的な検知距離を調整できます。

Q：電源を入れてからすぐに動作しますか？ A：センサーの安定稼働（ウォームアップ）に約1分間必要です。その間はセンサー出力は動作しません。
