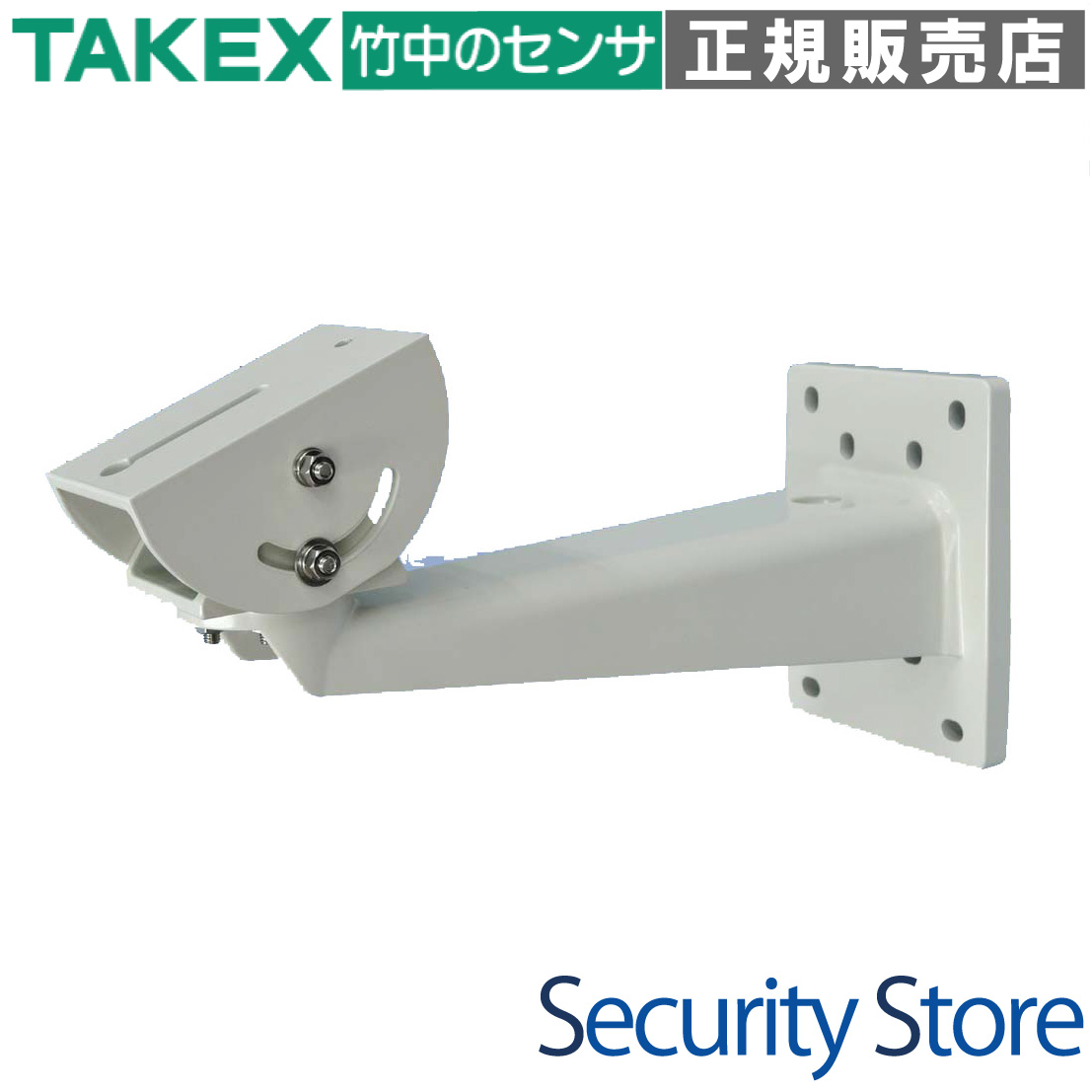

ウォールブラケット WO-3D

WO-3Dは、監視カメラ用ハウジングを壁面に設置するためのアルミ合金製ブラケットです。シリーズ最高クラスとなる最大15kgの耐荷重性能を備えており、大型のハウジングや重量のあるカメラシステムを安定して保持することが可能です。

型番： WO-3D
製品名： ウォールブラケット
カテゴリ： 防犯カメラ周辺機器・ハウジング用ブラケット
最大搭載荷重： 15kg
材質 / 外観： アルミダイカスト / アイボリー（マンセル値 7.5Y9/1相当）
主な適合： HO-150S、VCHO-15SDHF 等

資料ダウンロード

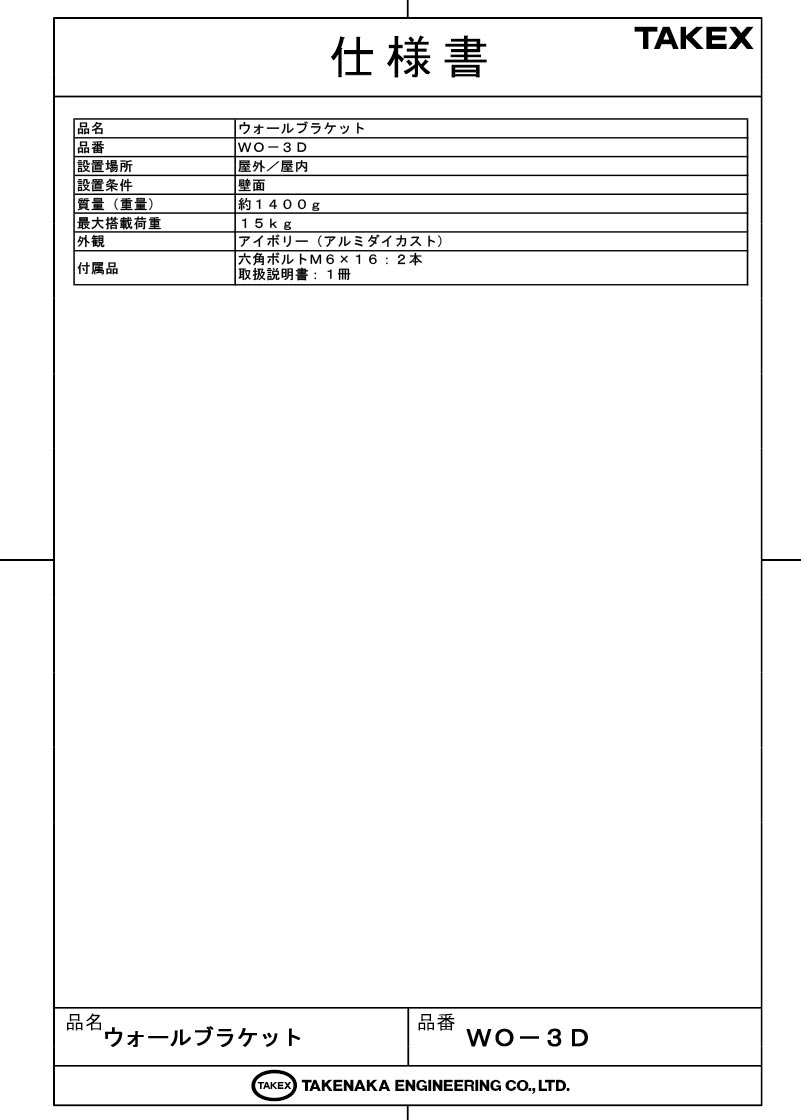

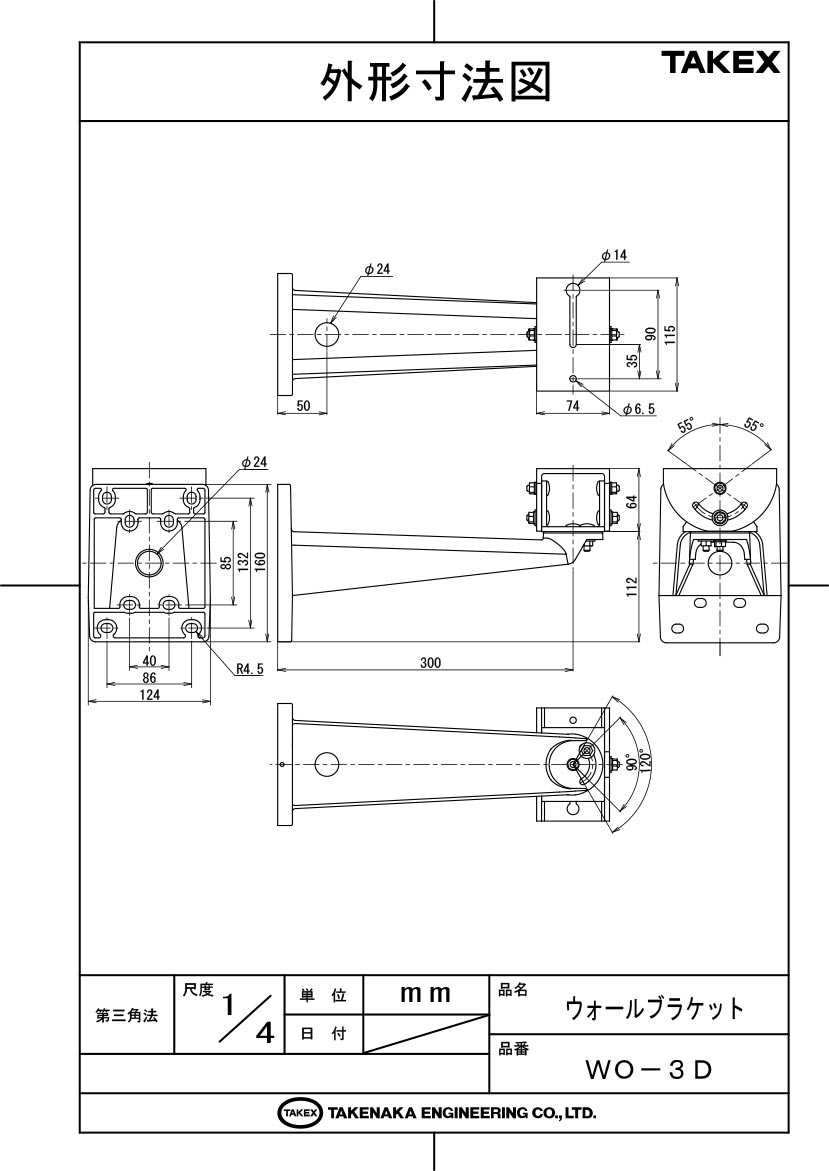

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋外監視カメラの壁面設置
重量のある大型ハウジングの固定
耐久性が求められる公共施設・ビル外壁
配線を隠蔽したいスマートな施工現場

導入前に確認したいポイント

壁面下地が15kg以上の荷重に耐えられるか
ハウジング側の取付ピッチが適合するか
ボルト固定用のアンカー等の別途用意
通線ルートと防水処理の計画

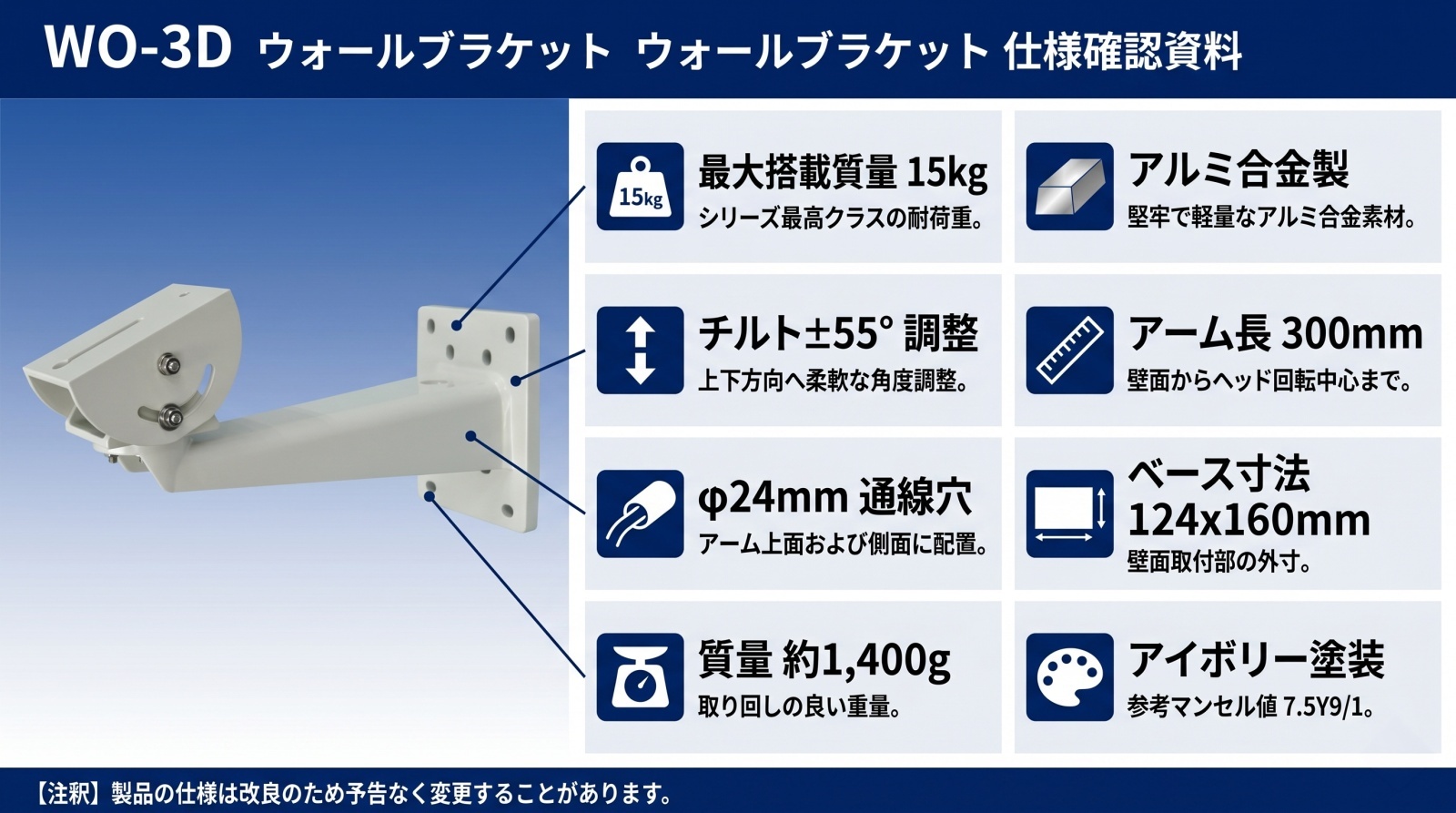

特長

最大15kgを支える圧倒的な耐荷重性能

WO-3Dは、メーカー製品シリーズの中でも最高クラスとなる最大15kgの搭載荷重を実現しています。赤外線投光器内蔵の重量級ハウジングや、寒冷地仕様のヒーター付ハウジングなど、通常のブラケットでは強度が不足するような過酷な環境での運用に最適です。

耐久性と意匠性を両立したアルミ合金製ボディ

材質には軽量かつ堅牢なアルミダイカスト（アルミ合金）を採用。サビや腐食に強く、屋外での長期間の運用において高い信頼性を発揮します。外観は落ち着いたアイボリー塗装（マンセル値 7.5Y9/1）で仕上げられており、建物の意匠を損なうことなく設置可能です。

施工の柔軟性を高めるワイドな調整範囲

ヘッド部（ハウジング取付部）は、上下（チルト）±55度の調整が可能。左右（パン）の旋回機能も備えており、現場の監視目標に合わせて最適な画角を確保できます。調整後はM6ボルトによる強力な締め付け固定が可能です。

効率的な配線管理を支える通線孔設計

アームの上部および側面に、φ24mmの余裕ある通線穴を配置しています。ブラケット内部を通して配線することで、露出配線を減らし、美観の向上と断線リスク（イタズラ防止）の低減に寄与します。PF管などの接続にも対応しやすい設計です。

多種多様なハウジングに対応する汎用性

ハウジング取付面のピッチは74mm×90mmとなっており、同メーカーの代表的なハウジング（HO-150S、VCHO-15SDHF等）に標準対応しています。M6ボルト4点留めによる確実な固定方式を採用しています。

屋外環境に最適化されたベースプレート設計

壁面取付ベースは124mm×160mmの広面積を確保し、壁面にかかる荷重を効果的に分散します。4箇所のボルト穴（86mm×132mmピッチ）により、コンクリート面や鉄骨面への強固な固定をサポートします。

    選定時に評価したい強み
    圧倒的な耐荷重： 重量級システムでも撓みや揺れを抑える15kg対応。
耐食性の高さ： アルミダイカスト製で、塩害や錆による劣化を抑制。
スマートな施工： φ24mmの通線穴により、太い配線やコネクタ付ケーブルの処理が容易。
標準的な外観： 多くの建物に馴染むアイボリーカラーで、設置場所を選ばない。



施工・設置ガイド

WO-3Dを安全にご使用いただくために、以下の施工手順と注意点を確認してください。

確認項目	この製品での考え方
壁面強度	最大荷重15kgを支えるため、M8以上のアンカー固定やボルト貫通止めを推奨。
防水処理	通線穴から雨水が侵入しないよう、ブッシングの装着やコーキング処理を確実に行う。
ボルト増し締め	ハウジング固定後、角度が決まったら各固定ボルトを緩みがないよう強力に締結。
配線径	φ24mmの穴径に収まるよう、電線管やコネクタのサイズを事前に確認。

製品仕様

項目	内容
品名	ウォールブラケット
品番	WO-3D
設置場所	屋外/屋内
設置条件	壁面
質量(重量)	約1400g
最大搭載荷重	15kg
外観	アイボリー(アルミダイカスト)
アーム長	300mm（取付面からヘッド中心まで）
ヘッド調整範囲	上下（チルト）±55度 / 左右旋回可能
付属品	六角ボルトM6×16:2本取扱説明書:1冊
適合ハウジング	HO-150S、VCHO-15SDHF等

FAQ

Q：このブラケットは最大何キロまで耐えられますか？ A：最大搭載荷重は15kgです。メーカーのシリーズの中でも高い耐荷重性能を誇り、重量のある屋外用ハウジングの設置に最適です。

Q：材質は何でできていますか？ A：アルミ合金（アルミダイカスト）製です。軽量ながら剛性が高く、屋外環境でも錆びにくいのが特長です。

Q：屋外でも使用できますか？ A：はい、屋外および屋内の両方の環境でご使用いただけます。表面にはアイボリーの塗装が施されています。

Q：カメラの向きを変えることはできますか？ A：ヘッド部で上下（チルト）±55度の範囲で調整が可能です。また左右のパン（旋回）も調整できます。

Q：配線はブラケットの中を通せますか？ A：はい、アームの上部と側面にφ24mmの通線穴が設けられていますので、ケーブルを内部に通して隠蔽配線が可能です。

Q：他社製のハウジングも取り付けられますか？ A：ハウジング取付面のピッチ（74mm×90mm）およびM6ボルト固定に対応していれば取り付け可能ですが、メーカー適合品のHO-150S等の使用を推奨します。

Q：壁に固定するためのボルトは付属していますか？ A：ハウジングを固定するためのM6ボルト2本は付属していますが、壁面に固定するためのアンカーやボルトは設置環境に合わせて別途ご用意いただく必要があります。

Q：取付穴のピッチを教えてください。 A：壁面取付部のボルト穴ピッチは、横86mm × 縦132mm（4箇所）です。

Q：塗装の色は何色ですか？ A：アイボリーです。参考マンセル値は 7.5Y9/1 となっており、多くの屋外設備や外壁に馴染みやすいカラーです。

Q：施工時の注意点はありますか？ A：ブラケット本体よりも壁面自体の強度確保が重要です。15kgの荷重に耐えるよう、M8以上のアンカーを使用するなど確実な固定を行ってください。
