TAKEX 電源ユニット DC12V出力防犯監視システム用屋内専用

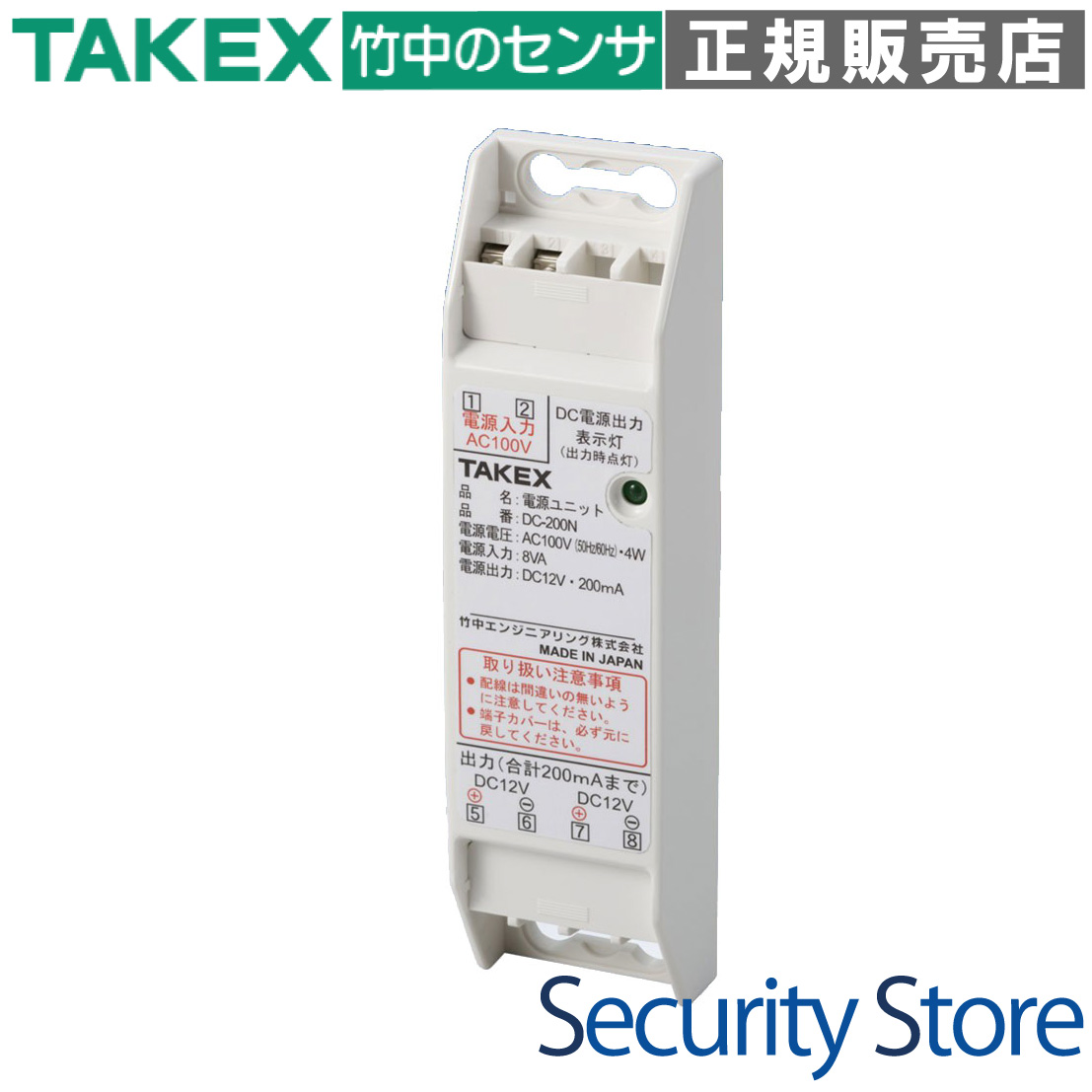

DC-200N 電源ユニット

DC-200Nは、防犯監視システムの構築に欠かせない、DC12V駆動の各種センサーへ安定した電力を供給するための専用電源ユニットです。商用電源AC100Vを安全に降圧し、24時間365日の安定稼働をサポートします。

型番： DC-200N
製品名： 電源ユニット
入力電圧： AC100V (50/60Hz)
出力仕様： DC12V / 最大200mA
主な用途： 赤外線センサー、パッシブセンサー、その他DC12V周辺機器の駆動用
設置場所： 屋内壁面（壁掛け式）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

赤外線センサーへの電源供給
パッシブセンサーの駆動
制御盤内への組み込み電源として
小型セキュリティデバイスの給電

導入前に確認したいポイント

接続機器の総消費電流（200mA以内）
設置場所が屋内かつ乾燥した場所か
AC100V配線工事の資格保有者の有無
取付ピッチ（146mm）の確保

特長

防犯監視システム専用の安定設計

24時間365日の連続稼働が求められる防犯システム向けに開発されており、汎用アダプタとは一線を画す高い信頼性を誇ります。商用電源AC100Vから、ノイズの少ないクリーンなDC12Vを生成し、センサーの誤動作を防止します。

超小型・軽量な壁掛け筐体

重量わずか110g、奥行も抑えたコンパクトな設計。場所を取らずに設置できるため、限られたスペースの制御盤内や、目立たせたくない壁面への設置に最適です。ホワイトの樹脂製外観は周囲の環境にも自然に溶け込みます。

優れた省エネルギー性能

最大消費電力はわずか4W。常時通電が必要な電源ユニットにおいて、低消費電力設計はランニングコストの低減だけでなく、ユニット自体の発熱を抑えることにも繋がり、製品寿命の長期化に寄与します。

視認性の高い電源表示灯（緑色LED）

本体正面に稼働状態を示す緑色のLEDインジケーターを搭載。正常に出力されているかが一目で確認できるため、施工時の導通チェックや、故障発生時の切り分け作業が迅速に行えます。

セルフアップ端子と端子カバーによる安全施工

配線部は確実な結線を可能にするセルフアップ方式の端子台を採用。さらに、感電防止や埃による短絡（ショート）を防ぐための専用樹脂製端子カバーを標準装備し、安全性を高めています。

高度な過負荷・短絡保護機構

万が一の配線ミスや接続機器の故障による過負荷が発生した場合、内部保護回路が即座に出力を停止し、電源ユニット本体の焼損を未然に防ぎます。異常を取り除けば正常復帰するセルフプロテクション機能を備えています。

幅広い動作環境に対応

-15℃〜+55℃という広範囲な使用可能周囲温度を実現。寒冷地での屋内設置から、夏場の温度上昇が懸念される筐体内まで、日本の多様な設置環境において安定した性能を発揮します。

現場でのミスを防ぐ無調整設計

複雑なDIPスイッチや電圧調整ボリュームをあえて排除。入力と出力を接続するだけで動作するシンプル設計により、現場での設定ミスによるトラブルを根源から断っています。

    選定時に評価したい強み
    安定性： 防犯専用設計による低ノイズ・低発熱なクリーン給電
信頼性： 保護回路搭載により接続機器とユニット自身をしっかりガード
施工性： セルフアップ端子とダルマ穴により、迅速かつ確実な取り付けが可能
省エネ： 4Wの低消費電力で運用コストと環境負荷を低減



LED表示と動作状態

表示灯（緑色LED）	状態	意味と対応
点灯	正常	AC100Vが入力され、DC12Vが正常に出力されています。
消灯	異常・停止	AC入力がないか、過負荷・短絡により保護回路が作動しています。

配線・端子仕様

端子番号	機能	接続内容
5番	DC出力 (+)	センサー等の電源(+)端子へ接続
6番	DC出力 (-)	センサー等の電源(-)端子へ接続
7番 / 8番	AC入力	AC100V (50/60Hz) 電源線を接続

トラブルシューティング

LEDが点灯しない（出力がない）場合は？まず7,8番端子にAC100Vが供給されているか確認してください。電圧がある場合は、一度5,6番の配線を外してください。外した状態で点灯するなら、接続機器側のショートか容量オーバー（200mA超）が原因です。

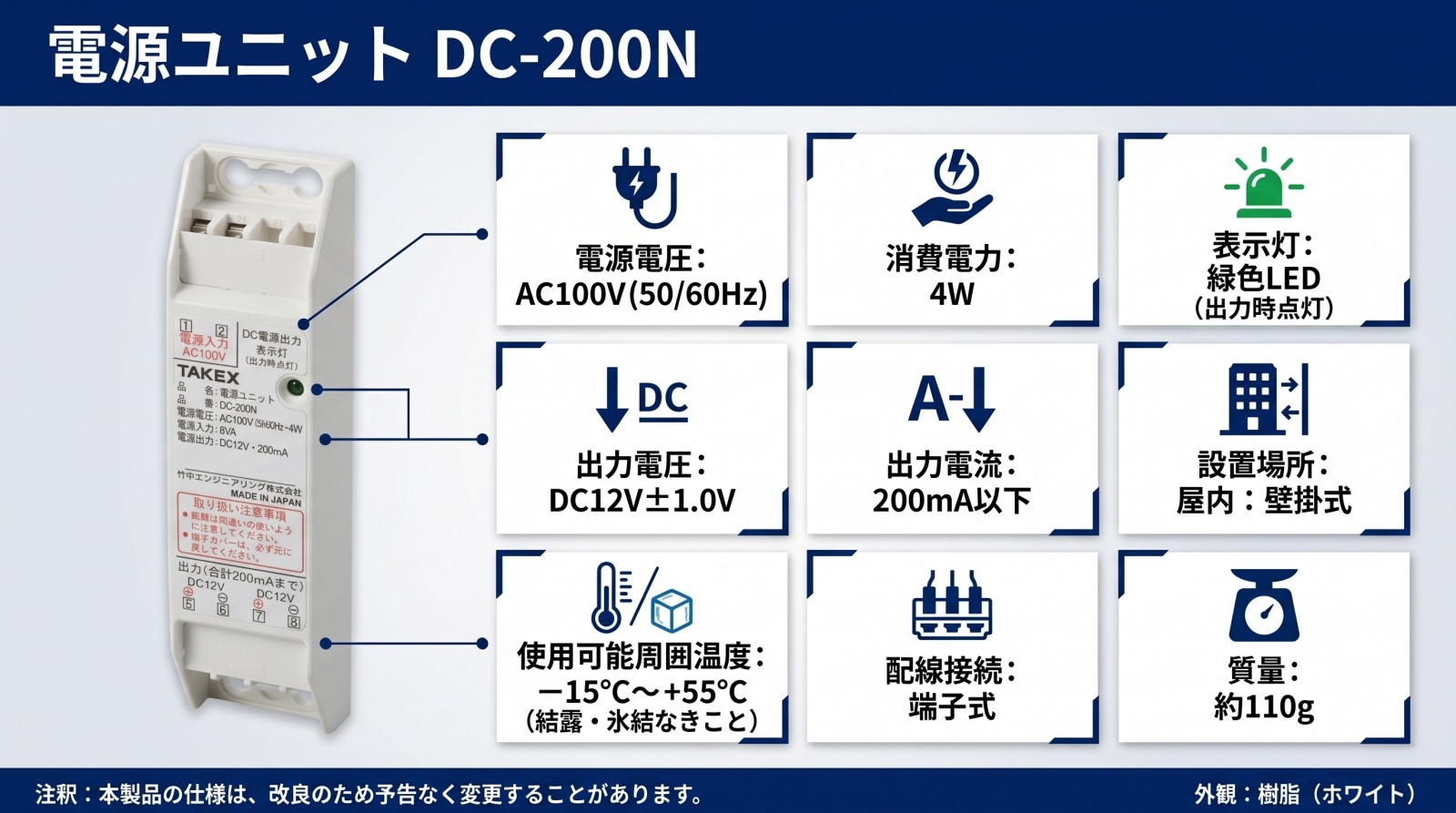

製品仕様

項目	内容
品名	電源ユニット
品番	ＤＣ－２００Ｎ
電源電圧	ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力	４Ｗ
出力電圧	ＤＣ１２Ｖ±１．０Ｖ
出力電流	２００ｍＡ以下
表示灯	緑色ＬＥＤ（出力時点灯）
配線接続	端子式（セルフアップ端子）
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
設置場所	屋内：壁掛式
質量	約１１０ｇ
外観	樹脂（ホワイト）
取付ピッチ	146mm

FAQ

Q：DC出力の極性を間違えるとどうなりますか？ A：接続されるセンサー等の機器が故障する原因となります。配線前に必ずテスター等で極性を確認してください。

Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用です。防水・防塵構造ではないため、屋外や湿気の多い場所では故障の原因となります。

Q：AC100Vの入力端子に極性はありますか？ A：極性はありませんが、安全のため接地側（白）と非接地側（黒）のルールに従った結線を推奨します。

Q：最大何台のセンサーを接続できますか？ A：接続機器の消費電流の合計が200mA以下になるようにしてください。例：20mAのセンサーなら最大10台までです。

Q：出力電圧の微調整はできますか？ A：本製品に電圧調整ボリュームは搭載されておりません。安定したDC12V(±1V)を出力する仕様です。

Q：配線距離が長い場合、注意点はありますか？ A：低電圧（DC12V）のため電圧降下が発生しやすいです。距離がある場合は太いケーブル（AE線やCPEV線）を使用してください。

Q：取り付けには電気工事士の資格が必要ですか？ A：はい、AC100V側の結線作業を伴うため、必ず電気工事士等の有資格者が施工を行ってください。

Q：保護回路が働いて停止した場合、どうやって復旧させますか？ A：過負荷やショートの原因を物理的に取り除いた後、AC電源を再投入（またはしばらく待機）することで復旧します。

Q：シンナーなどで掃除しても大丈夫ですか？ A：絶対に使用しないでください。樹脂の劣化や変形を招き、火災や落下、感電の原因となります。乾いた布で拭いてください。

Q：取付用のネジは付属していますか？ A：通常付属していますが、石膏ボードなど壁の材質によっては専用のボードアンカーを別途ご用意ください。
