DC-SW1250B 【在庫限り】ACアダプター TAKEX 竹中エンジニアリング [DC-SW1250B]

Q: 屋外で使用することはできますか？

いいえ、本製品は屋内専用（非防水）です。屋外でご使用になる場合は、必ず防雨ボックス内に収納してください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

DC12V電源 ACアダプター先端ばら線仕様スイッチング方式防犯・監視用

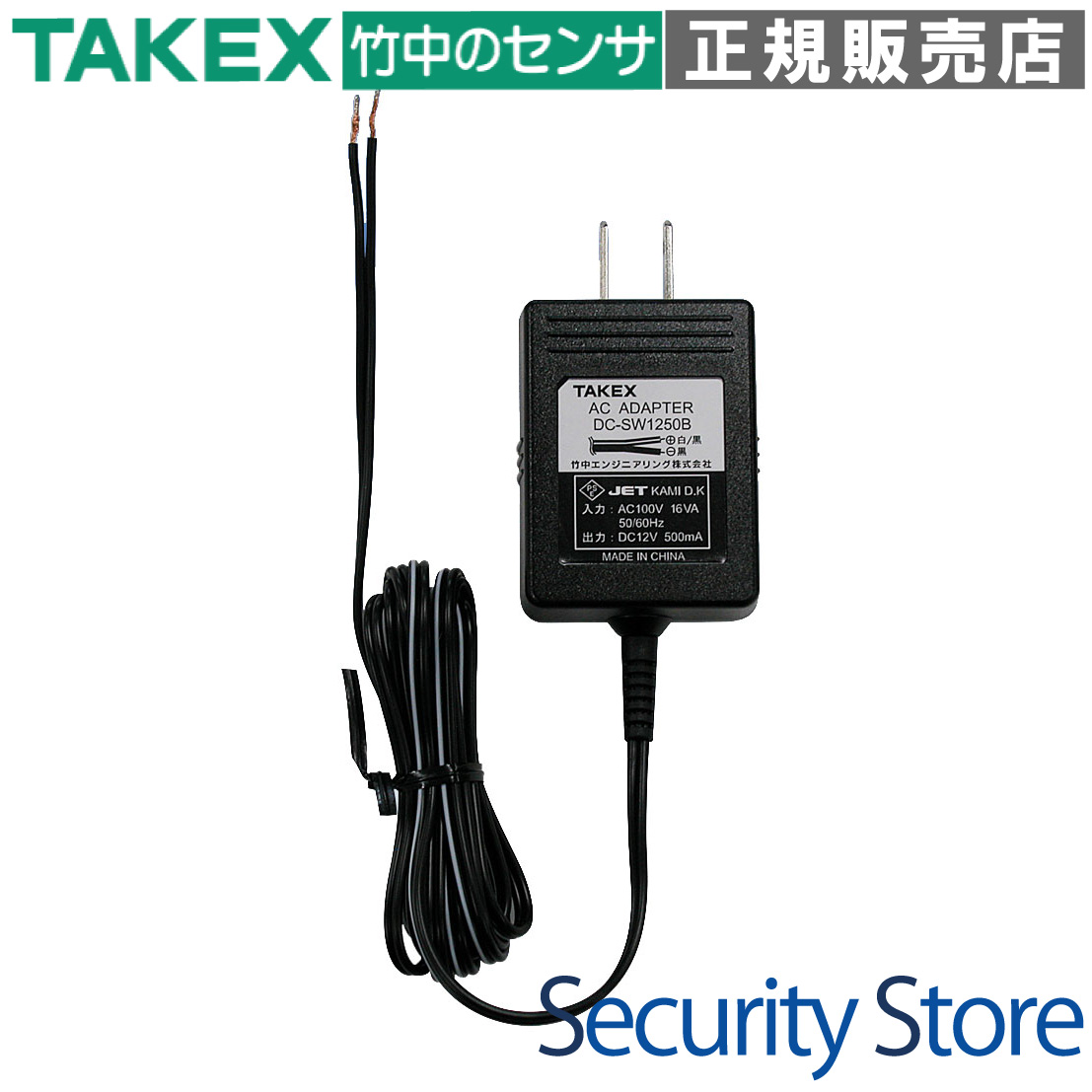

DC-SW1250B 【在庫限り】ACアダプター

DC-SW1250Bは、監視カメラやセキュリティセンサーなどの現場施工に特化した、DC12V 500mA出力のスイッチング方式ACアダプターです。出力側に「先端ばら線」を採用しており、端子台接続が必要な産業用・防犯用機器への電源供給に最適です。

型番： DC-SW1250B
方式： スイッチング方式
出力仕様： DC12V 500mA (先端リード線)
用途： セキュリティ機器、カメラ、通信モジュールの電源供給

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

端子台接続式の監視カメラへの給電
セキュリティセンサー・警報機器の電源
通信モジュール等の組み込みデバイス
現場での保守・点検用電源として

導入前に確認したいポイント

接続機器の消費電流が500mA以下か
設置場所が屋内（非防水）環境か
入力電圧がAC100Vであるか
出力極性（白線がプラス）の確認

特長

現場施工を重視した「先端ばら線」仕様

一般的なDCプラグタイプではなく、先端をリード線（ばら線）にすることで、セキュリティ機器に多く見られる端子台への直接結線を可能にしています。プラグの抜け落ちや接触不良のリスクを排除し、強固な物理結線を実現します。

安定した電圧供給を可能にするスイッチング方式

スイッチング方式の採用により、負荷の変動に関わらず安定したDC12Vを出力します。定格負荷時でDC12.0V±5%、無負荷時でも電圧の過度な上昇を抑えた設計（DC12.4V±5%）により、精密な電子回路を保護します。

トラブルを未然に防ぐインジケーターレス設計

あえてLEDインジケーターを搭載しないことで、LED自体の故障による「動作しているか不明」という保守上の混乱を避け、また暗視カメラ設置環境での不要な光害（反射）を防止する実務的な設計思想をとっています。

軽量かつコンパクトな筐体設計

総質量は約85gと極めて軽量。壁面コンセントに直接挿入しても自重による垂れ下がりや抜け落ちのリスクが少なく、限られたスペースの配電盤内などへの設置にも適しています。

広い動作温度範囲（-10℃〜+50℃）

氷点下から酷暑の屋内環境まで対応。幅広い温度帯で安定動作を保証するため、空調のない倉庫や機械室内など、過酷な条件下に設置される防犯システムの電源インフラとして信頼性を発揮します。

極性識別を容易にするケーブルカラー

出力ケーブルは極性を一目で判断できるよう、プラス側に「白線」のマーキングを施しています。現場での誤接続による機器破損を防止し、スピーディーかつ正確な施工をサポートします。全長約1.8mの余裕あるケーブル長も魅力です。

    選定時に評価したい強み
    確実な結線： 端子台へネジ締め固定できるため、振動や引張に強い
高精度： 安定化電源回路により、接続機器の誤動作を防止
フェイルセーフ： 余計な機能を削ぎ落とした高信頼・長寿命設計
設置性： 45mm幅のコンパクト設計でコンセントの干渉を最小化



施工・設置ガイド

本製品を安全かつ長期間運用するために、以下の施工条件を遵守してください。

確認項目	施工・運用の考え方
配線極性	白線入りがプラス（＋）、黒無地がマイナス（－）です。逆接続は故障の原因となります。
設置環境	屋内専用です。屋外や湿気の多い場所では必ず防水ボックス内に収納してください。
放熱確保	本体を断熱材や布で覆わないでください。自然対流による放熱スペースが必要です。
最大負荷	接続機器の最大消費電流（突入時含む）が500mAを超えないことを確認してください。

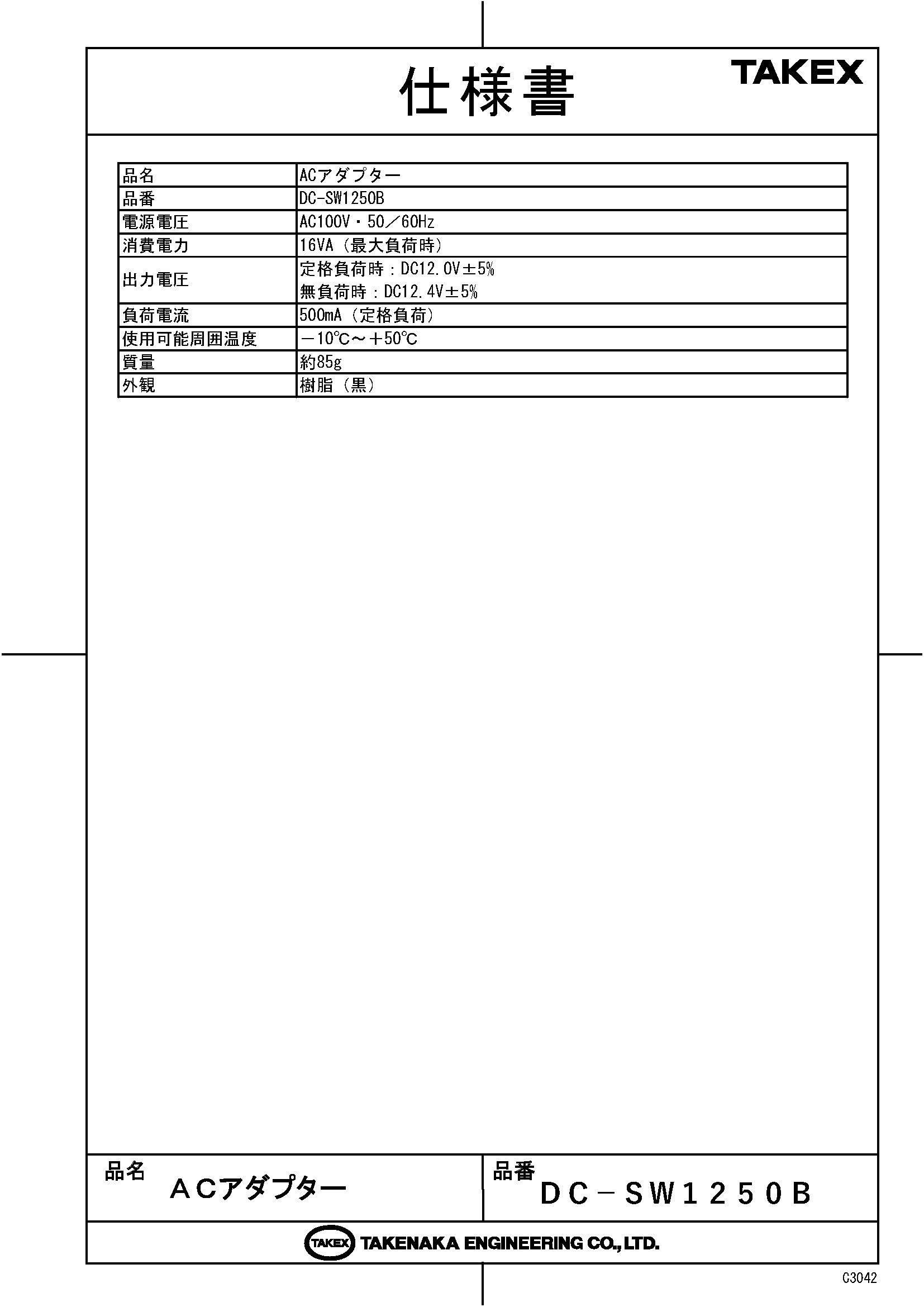

製品仕様

項目	内容
品名	ＡＣアダプター
品番	ＤＣ－ＳＷ１２５０Ｂ
電源電圧	ＡＣ１００Ｖ・５０／６０Ｈｚ
消費電力	１６ＶＡ（最大負荷時）
出力電圧（定格）	ＤＣ１２．０Ｖ±５％（負荷電流５００ｍＡ時）
出力電圧（無負荷）	ＤＣ１２．４Ｖ±５％
負荷電流容量	５００ｍＡ（最大）
使用可能周囲温度	－１０℃ 〜＋５０℃
質量	約８５ｇ
外観 / 材質	樹脂（黒色）

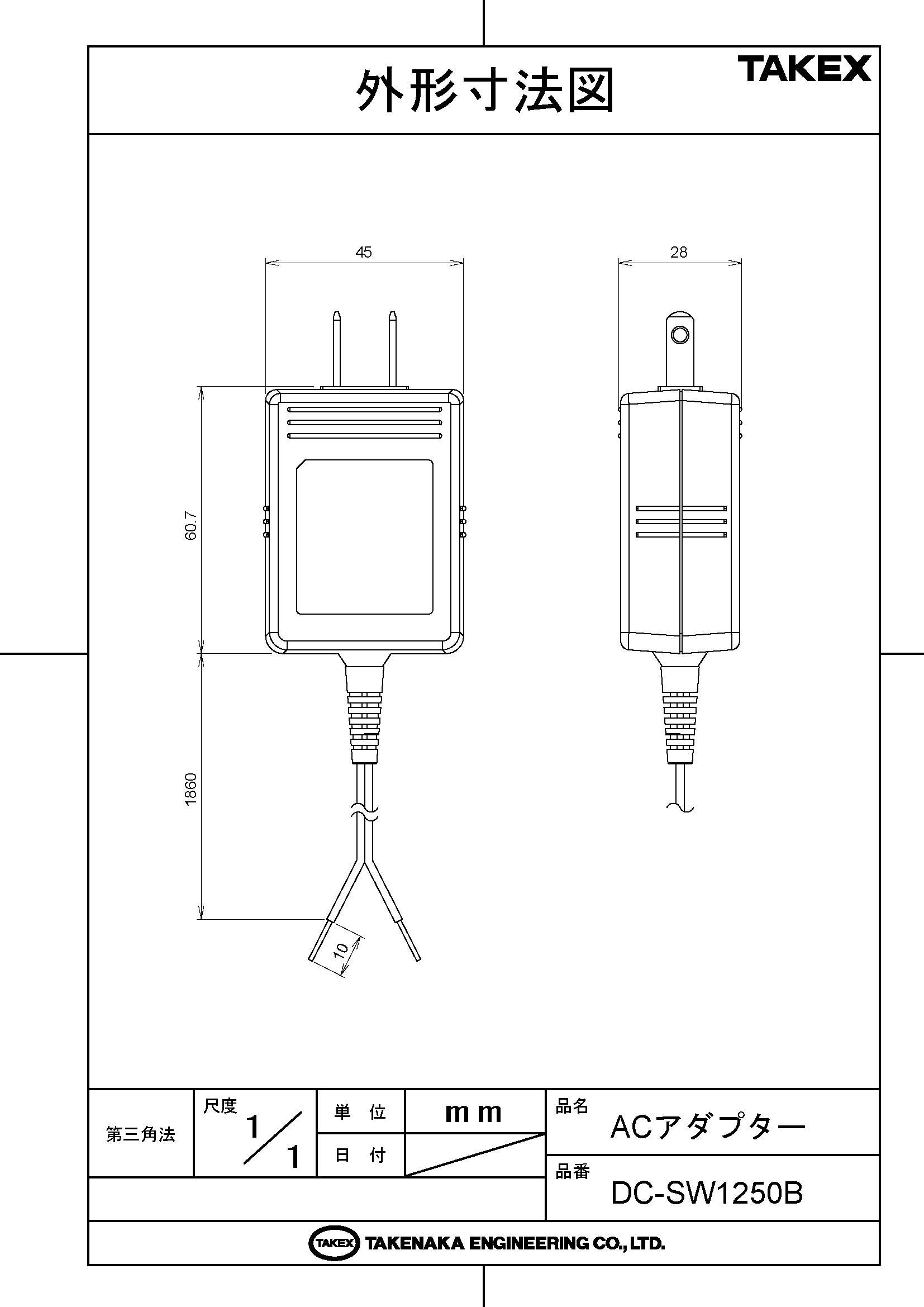

外形寸法	幅45mm × 奥行60.7mm × 高さ28mm（プラグ含まず）
出力ケーブル長	約1,860mm（先端ばら線）

FAQ

Q：DC出力のプラスとマイナスはどのように見分けますか？ A：出力ケーブルの被覆に「白いライン」が入っている方がプラス（＋）、黒色無地の方がマイナス（－）です。

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用（非防水）です。屋外でご使用になる場合は、必ずIP55以上の防雨ボックス内に収納して設置してください。

Q：消費電流が600mAのカメラに使用できますか？ A：使用できません。本製品の定格負荷は500mAまでです。定格を超える機器を接続すると、故障や発熱の原因となります。

Q：通電確認用のLEDランプはついていますか？ A：本製品にはインジケーター等のLEDは搭載されておりません。テスター等で出力電圧を確認してください。

Q：先端のばら線を延長しても大丈夫ですか？ A：延長自体は可能ですが、延長距離が長くなると電圧降下が発生し、末端で12Vを下回る可能性があります。極力短距離での結線を推奨します。

Q：AC200Vのコンセントに差し込めますか？ A：いいえ、AC100V専用です。AC200Vに接続すると即座に内部回路が破損しますので、絶対に行わないでください。

Q：出力電圧の微調整はできますか？ A：いいえ、内部に調整用ボリュームやDIPスイッチ等はございません。固定出力仕様となります。

Q：動作中に本体が熱くなるのは故障ですか？ A：スイッチング動作に伴う自己発熱があるため、ある程度の温度上昇は正常です。ただし、素手で触れ続けられないほど異常に熱い場合は負荷超過の恐れがあります。

Q：防犯カメラ以外の機器（通信機器など）にも使えますか？ A：DC12V 500mA以下の仕様を満たす電子機器であれば、汎用的にご使用いただけます。

Q：保守点検の目安はありますか？ A：週に1回程度の動作確認と、プラグ周りに埃が溜まっていないか（トラッキング対策）の清掃・点検を推奨します。
