PC24-12 電圧変換ユニット DC12V・500mA TAKEX 竹中エンジニアリング [PC24-12]

PC24-12 電圧変換ユニット DC12V・500mA TAKEX 竹中エンジニアリング [PC24-12]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電圧変換ユニット DC-DCコンバータ 屋内用 DC24V入力

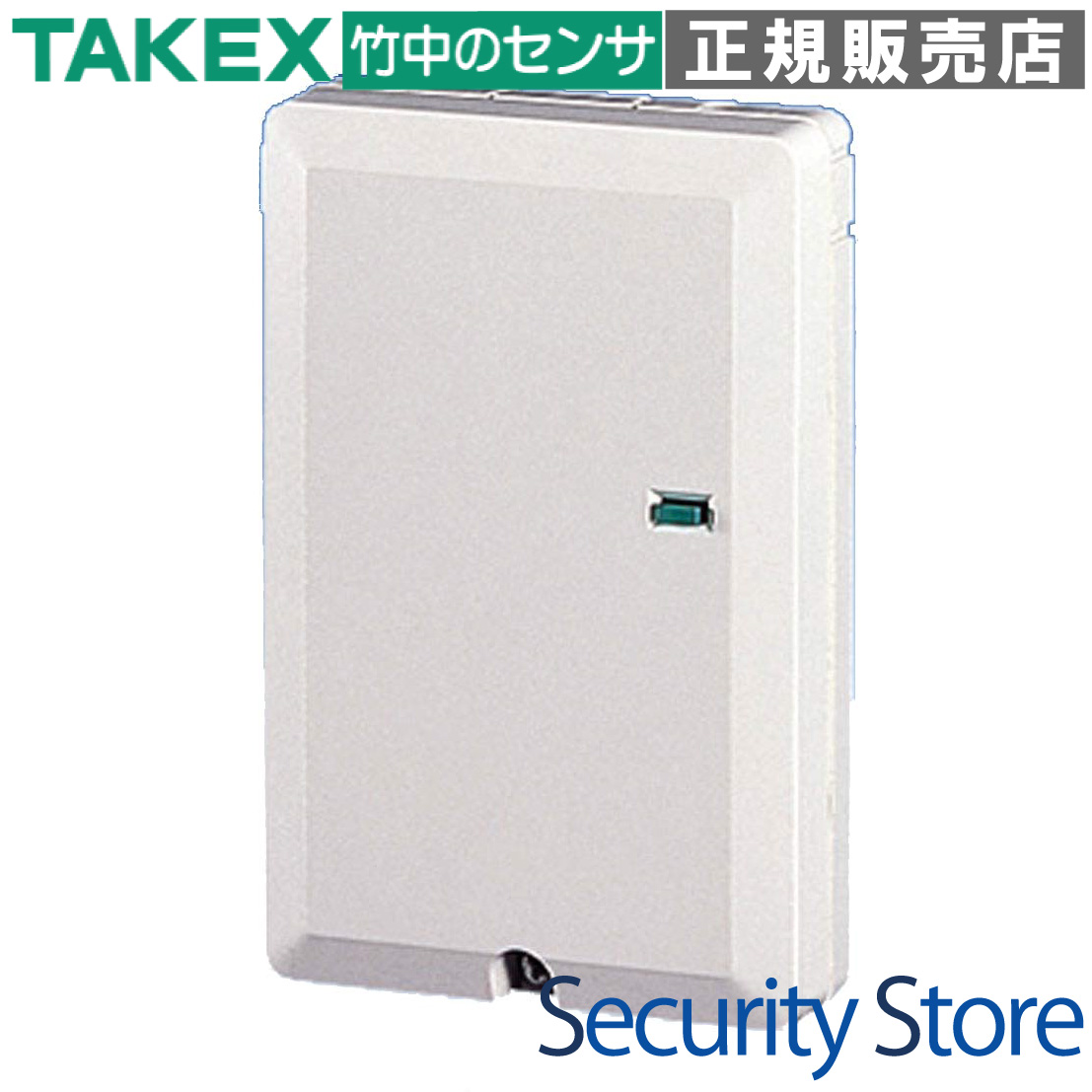

PC24-12 電圧変換ユニット DC12V・500mA

DC24Vの電源ラインから、センサー等の周辺機器に必要なDC12Vを供給するための降圧コンバータです。長距離配線による電圧降下対策としてDC24V給電を行うシステムにおいて、末端機器の安定稼働を支える重要なインターフェースとなります。

  • 型番： PC24-12
  • 製品名： 電圧変換ユニット
  • 入力仕様： DC24V ±10%（極性あり）
  • 出力仕様： DC12.5V ±0.5V / 最大500mA
  • 主な用途： 防犯センサー、制御機器、表示灯などの電源供給
  • 設置環境： 屋内（壁面取付、盤内設置対応）

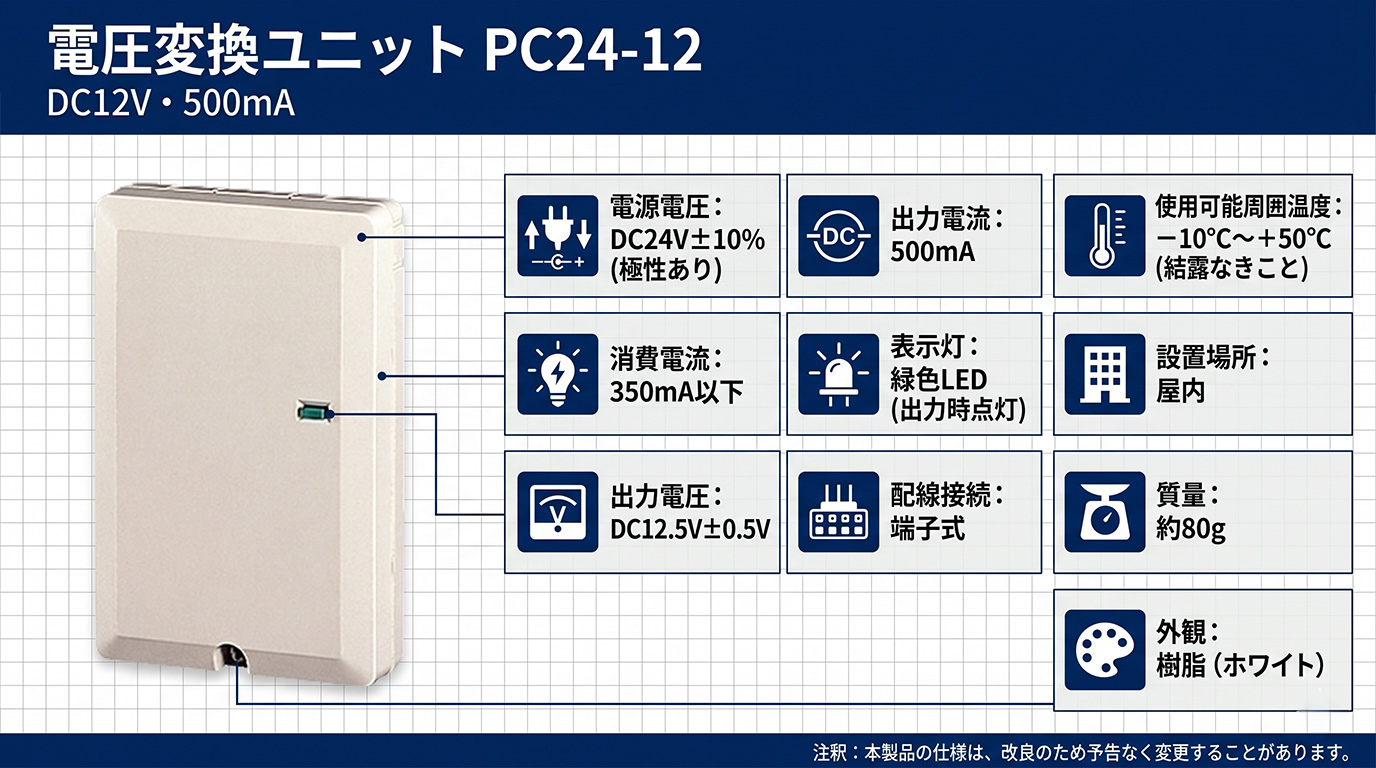

PC24-12 電圧変換ユニット

資料ダウンロード

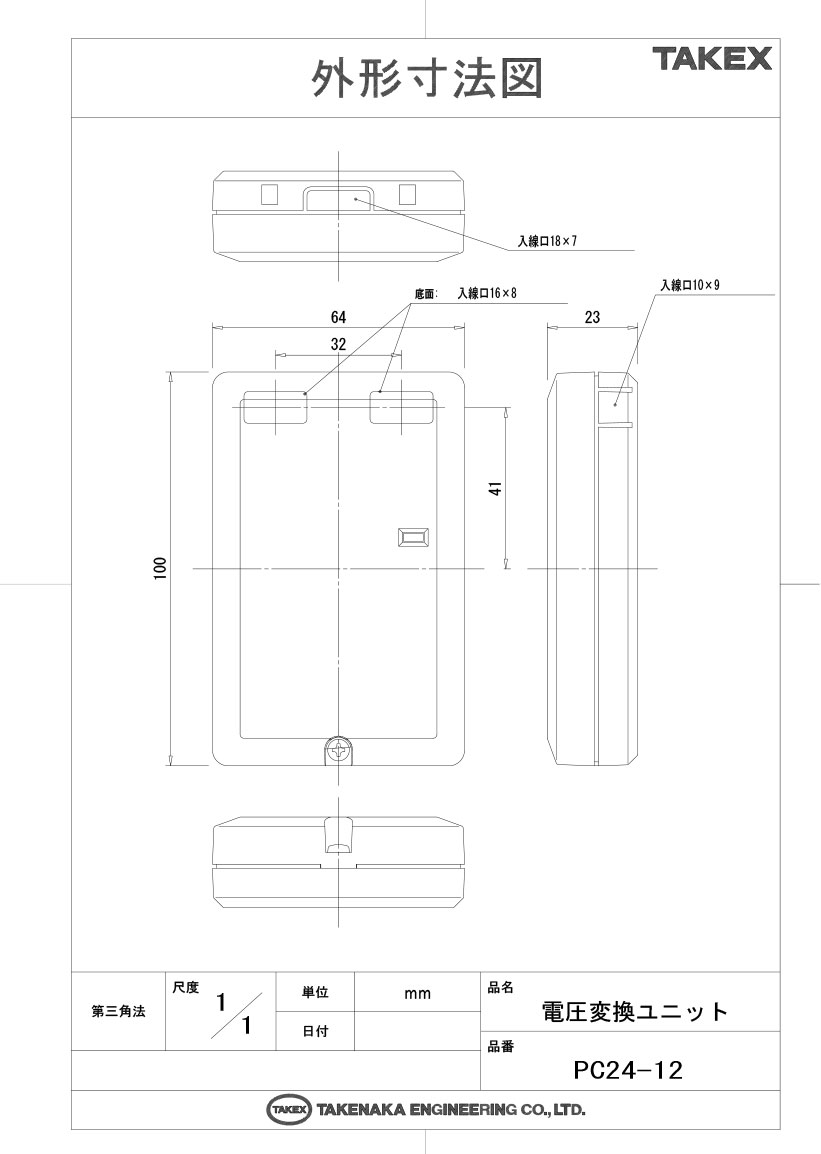

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • DC24V幹線からDC12Vセンサーを駆動
  • 長距離配線による電圧降下のリカバリ
  • 制御盤内での局所的なDC12V電源確保
  • 複数の低消費電力機器への一括給電

導入前に確認したいポイント

  • 最大出力電流が500mA以下であること
  • 入力電圧がDC21.6V〜26.4Vの範囲内か
  • 設置場所が屋内（常温・非結露）か
  • 接続機器の起動時突入電流の有無

特長

長距離伝送を可能にするDC24V幹線への対応

広範囲な配線網では、細い線材による電圧降下がシステムダウンの原因となります。本機は幹線にDC24Vを採用し、端末付近でDC12Vに降圧することで、伝送ロスを抑えつつ確実な機器駆動を実現します。

電圧降下を見越したDC12.5Vのマージン出力

出力電圧をジャスト12Vではなく、あえて12.5V（±0.5V）に設定。本機から負荷機器までのわずかな配線抵抗や接触抵抗による損失をあらかじめ考慮し、機器端で確実に定格電圧を確保するプロ仕様の設計です。

2ピース構造による優れた施工・メンテナンス性

ベースユニットを壁面や盤内に固定したまま、カバーを着脱できるセパレート構造を採用。下部のロックネジ1本で固定でき、結線作業や電圧測定などのメンテナンスをスムーズに行うことができます。

物理的な出力ON/OFFスイッチを搭載

負荷側への電力供給を独立して遮断できるスライドスイッチを内蔵。施工時の安全確保や、システム運用中の特定系統の切り分け、故障診断時に威力を発揮します。電源元を切る必要がないため、他系統への影響を最小限に抑えられます。

信頼性を追求したフェイルセーフ設計

あえてマイコン制御を排除し、純粋なハードウェアによる電力変換に特化。ノイズによるソフトウェアフリーズやデータ破損のリスクが根本的に存在せず、防犯・監視インフラに求められる高い平均故障間隔（MTBF）を実現しています。

直感的なステータス表示LED

正常に出力されていることを示す緑色LEDを搭載。カバーを閉じた状態でも視認でき、現場での通電確認が容易です。消灯時はスイッチOFF、入力断、逆接続、過負荷保護のいずれかであることが一目で分かります。

高効率・低発熱の省スペース設計

幅わずか32mmのスリムな筐体ながら、高効率な電力変換回路を搭載。ABS樹脂製のコンパクトなボディは熱を持ちにくく、密度の高い制御盤内への組み込みにも適しています。

選定時に評価したい強み

  • 確実な給電： 電圧降下を考慮した12.5V出力設定。
  • 保守の容易さ： 外部スイッチによる物理的な出力遮断が可能。
  • 高い耐久性： 複雑な機能を削ぎ落とした高信頼ハードウェア回路。
  • 柔軟な配線： 4箇所のノックアウトにより、あらゆるルートからの入線に対応。

施工・設置ガイド

長期間の安定稼働のために、以下のガイドラインに従って施工を行ってください。

確認項目 この製品での考え方
設置場所 屋内専用です。屋外や直接水がかかる場所、50℃を超える盤内上部は避けてください。
配線処理 ノックアウトを破った後は必ずバリ取りを行い、電線被覆の損傷を防止してください。
端子接続 接触不良を防ぐため、絶縁被覆付の圧着端子（Y型・丸型）の使用を推奨します。
負荷容量 接続機器の合計電流が500mAを超えないようにしてください。

製品仕様

項目 仕様内容
品名 電圧変換ユニット
品番 PC24-12
電源電圧（入力） DC24V ±10%（21.6V〜26.4V） ※極性あり
消費電流（入力側） 350mA 以下
出力電圧 DC12.5V ±0.5V
出力電流（最大） 500mA
表示灯 緑色LED（出力時点灯）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内（壁面、盤内など）
配線接続 端子式（入力2端子、出力2端子）
質量 約80g
外観 本体：ABS樹脂（ホワイト）
外形寸法 W32 × H100 × D23mm（取付穴ピッチ 83.5mm）

FAQ

Q：出力電圧が12.0Vではなく12.5Vなのは故障ですか？ A：いいえ、正常な仕様です。配線抵抗による電圧降下を見込んで、負荷側で適切な電圧を確保するための設計です。
Q：屋外で使用することは可能ですか？ A：不可能です。屋内専用の非防水仕様ですので、屋外では必ず防水加工を施したボックス内に収めてください。
Q：DC24Vの入力を逆に接続してしまった場合、どうなりますか？ A：逆接続保護回路により、LEDは点灯せず出力も行われません。正しい極性に接続し直してください。
Q：接続した機器が動きませんが、LEDは点灯しています。 A：LEDが点灯していれば本機の出力は正常です。出力端子のネジの緩みや、負荷側機器までの配線での断線・接触不良を確認してください。
Q：500mAを超える機器を接続するとどうなりますか？ A：過負荷保護が働き、出力が停止または電圧が低下します。接続機器の合計電流が500mA以下であることを確認してください。
Q：内部に調整用のボリュームはありますか？ A：ありません。現場での誤設定を防ぐため、固定電圧出力（12.5V）となっております。
Q：出力スイッチをOFFにしてもLEDが点灯したままになりますか？ A：いいえ、出力スイッチをOFFにするとLEDは消灯します。
Q：取付用のピッチを教えてください。 A：取付穴のピッチは83.5mmです。これは一般的なスイッチボックス等のJIS規格ピッチに対応しています。
Q：推奨される配線の太さは？ A：導体径0.65mm〜1.2mmの警報用ポリエチレン絶縁ケーブル等を推奨します。
Q：LEDが消灯しています。何を確認すべきですか？ A：(1)出力スイッチがOFFになっていないか、(2)入力端子にDC24Vが届いているか、(3)入力の極性が逆でないか、(4)出力側が短絡（ショート）していないかを確認してください。
