コントローラ 1回線用 [C-21]

コントローラ 1回線用 [C-21]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティコントローラ 1回線用 AC100V電源

C-21 コントローラ 1回線用

C-21は、警戒と来客の基本機能に特化した、操作が極めて簡単な1回線用セキュリティコントローラです。小規模店舗やオフィス、住宅の出入口管理に最適で、高いコストパフォーマンスを実現しながら確かな防犯運用をサポートします。

  • 型番： C-21
  • 製品名： コントローラ 1回線用
  • 方式： アナログ・デジタルハイブリッド処理方式
  • 主な用途： 店舗・事務所・住宅の防犯および来客報知
  • センサー入力： 侵入用1回路(b接点) / 火災・非常用1回路(a接点)
  • 電源出力： DC12V・300mA（センサー駆動用）

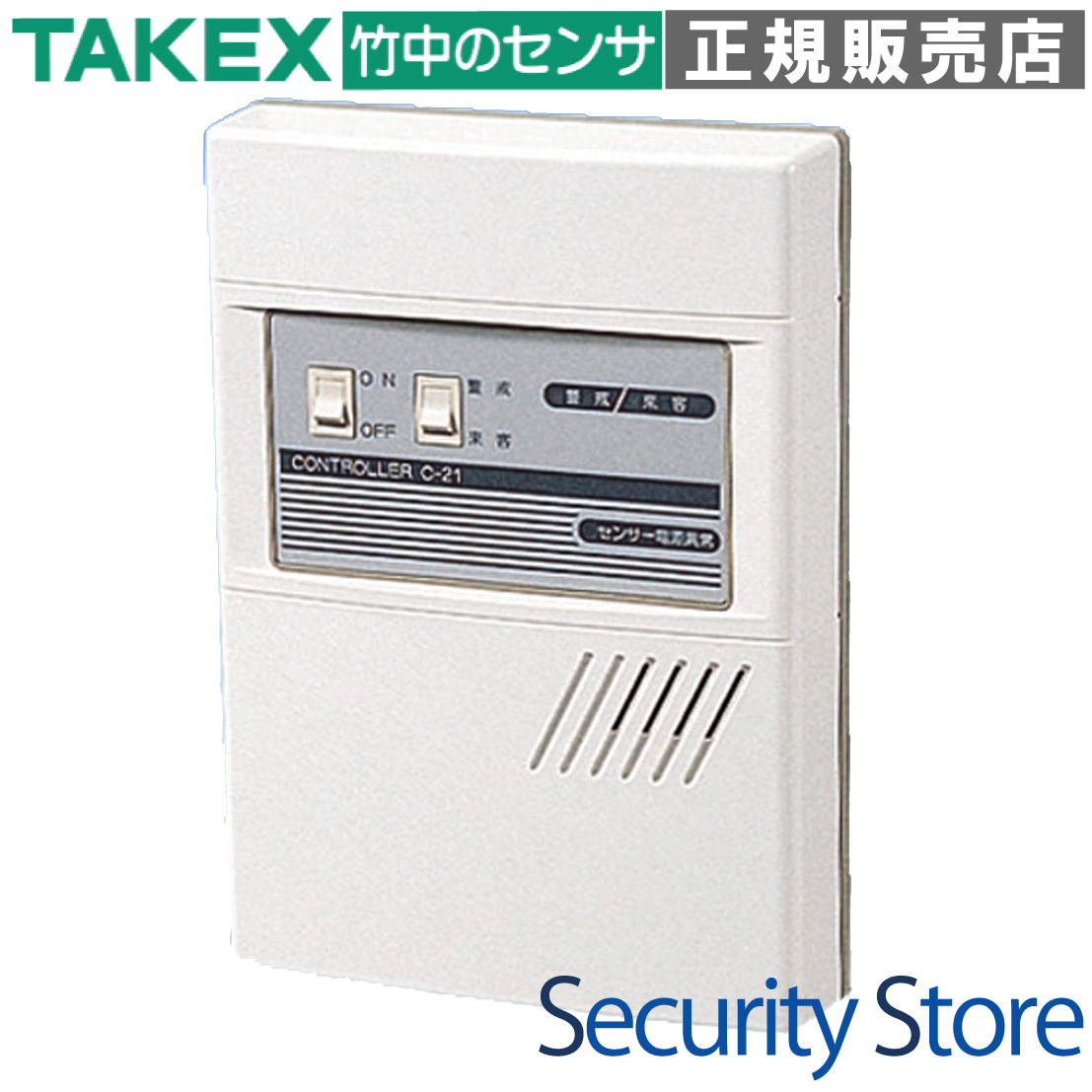

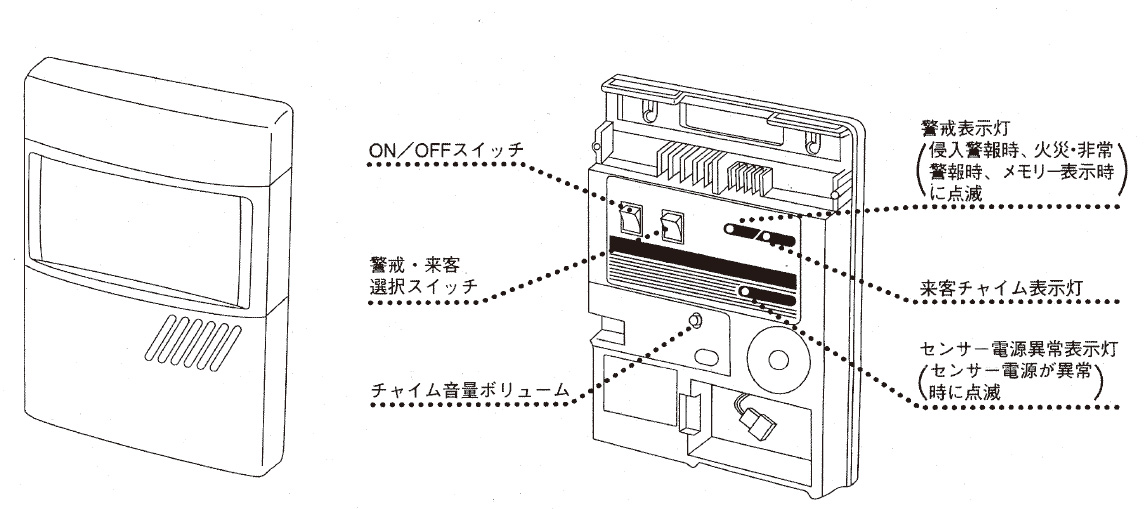

C-21 コントローラの製品画像

資料ダウンロード

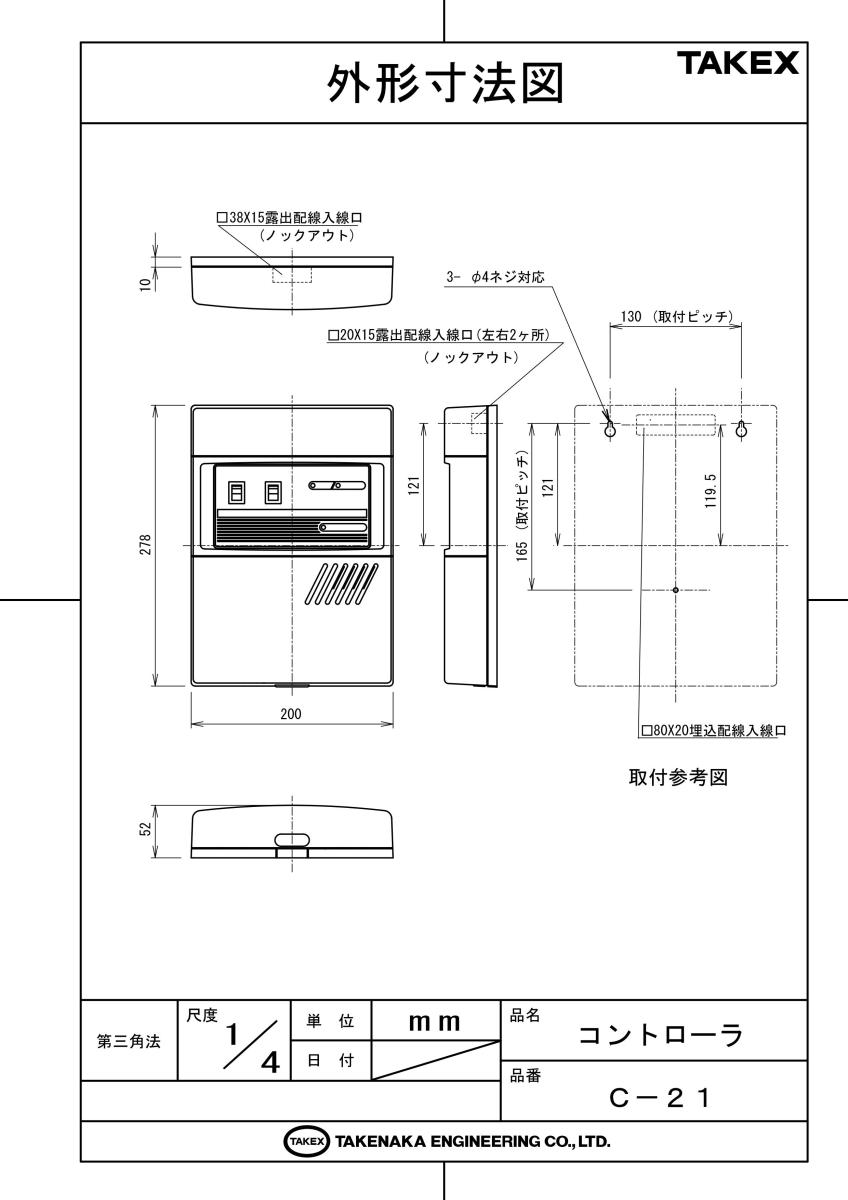

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 小規模店舗の出入口管理
  • 一般住宅の防犯・来客通知
  • 少人数の事務所のセキュリティ
  • 1フロア・1扉に限定した簡易警備

導入前に確認したいポイント

  • センサーの接点構成（CH1はb接点、CH2はa接点）
  • 接続するセンサーの総消費電流（合計300mA以内）
  • AC100Vの直接給電が可能な設置場所か
  • 停電補償が必要な場合はバッテリー(BA-21)を検討

特長

警戒モードと来客モードの自在な切り替え

運用シーンに合わせて「警戒」と「来客」の2つのモードを選択可能です。警戒モード時はセンサー動作により「ピーポー」という強力な警報音が鳴動し、来客モード時は「ピンポーン」というチャイム音で通知します。モードスイッチをスライドさせるだけの直感的な操作で、昼夜を問わず適切な運用が行えます。

迷わない極めてシンプルな日常操作

本体前面には、主電源の「ON/OFFスイッチ」と、動作ロジックを決める「警戒・来客スイッチ」の2つのみを配置。複雑な設定やキー操作を必要とせず、誰でも簡単にセキュリティシステムを稼働・停止させることができます。

2つの異なる接点入力に対応

CH1には赤外線センサーやマグネットスイッチなどの「b接点（常時閉）」タイプを、CH2には火災センサーや非常ボタンなどの「a接点（常時開）」タイプを接続できます。異なる特性を持つセンサーを1台のコントローラで効率的に管理可能です。

侵入・火災・非常を区別する報知ロジック

たとえ「来客」モードに設定していても、CH2（火災・非常用）に接続されたセンサーが動作した場合には、優先的に最大音量の警報を発する「警報優先ロジック」を搭載。安全管理に妥協しない設計となっています。

警報時間の自動延長機能

標準の警報時間は約30秒間のワンショット動作ですが、センサーの動作が連続している（不審者が留まっている）場合には、最長5分間まで警報を継続。異常事態を確実に周囲へ知らせます。

ひと目で状況がわかるインジケーター表示

警戒状態を示す赤色LED、来客待機を示す緑色LEDに加え、不在時に発報があったことを知らせる「メモリー表示」機能を搭載。さらに、センサー電源の短絡や過負荷を知らせる「センサー電源異常表示灯」により、システムの健全性を常時監視できます。

センサー用電源の同時供給が可能

本機からDC12V・300mAの電源出力が可能なため、パッシブセンサーなどの駆動電源として利用できます。別途ACアダプターを用意する手間が省け、配線をシンプルにまとめられます。

チャイム音量の調整機能

来客チャイム音（ピンポーン）は、内蔵のボリュームで環境に合わせた音量調節が可能です。一方、警報音（ピーポー）は常に最大音量で固定されており、防犯としての実効性を確保しています。

選定時に評価したい強み

  • コストパフォーマンス： 機能を絞り込むことで導入しやすい低価格を実現。
  • 高信頼の出力： AC125V・3Aの大容量無電圧c接点出力を装備。
  • 拡張性： オプションの非常用バッテリー（BA-21）で停電対策も可能。
  • 設置性： どんなインテリアにも馴染みやすいホワイト/ライトブラウンのコンパクトボディ。

LED表示の挙動と意味

表示灯名 状態 意味・内部状態
警戒表示灯（赤） 点灯 警戒モード稼働中
警戒表示灯（赤） 点滅 メモリー表示（不在時に警報動作があった）
来客チャイム（緑） 点灯 来客モード稼働中
センサー電源異常（赤） 点滅 電源出力端子の短絡、または300mA以上の過負荷

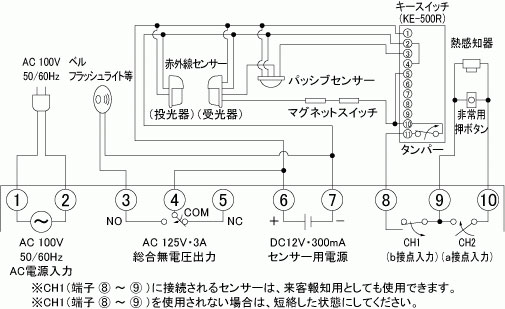

配線・端子仕様

端子番号 符号 内容
1 - 2 AC 電源入力：AC100V (50/60Hz)
3 - 4 - 5 NO / COM / NC 総合無電圧出力：1c接点 (AC125V・3A以下)
6 - 7 (+) / (-) センサー用電源出力：DC12V・300mA以下
8 - 9 CH1 / COM チャンネル1入力：b接点（常時閉）専用
9 - 10 COM / CH2 チャンネル2入力：a接点（常時開）専用

製品仕様

項目 内容
品名コントローラ
品番C-21
電源電圧AC100V（50／60Hz）
消費電力25W
受付応答速度300ms以上
入力受付抵抗1kΩ以下
センサー用電源出力DC12V・300mA
センサー信号入力侵入（来客兼用） b接点 1回路
火災・非常 a接点 1回路（常時警戒）
出力接点方式：総合無電圧出力（c接点）
接点容量：AC125V・3A以下（抵抗負荷）
警報時間：約30秒間（入力連続時、最長5分間延長）
報知音（警報）“ピーポーピーポー” 前方1mにて75dB以上（固定）
報知音（来客）“ピンポーン” 可変式
使用可能周囲温度- 15℃〜+55℃（結露なきこと）
配線接続セルフアップ端子式
設置場所屋内（壁掛式）
質量約1,500g
外観樹脂（ホワイト／ライトブラウンのツートン）

FAQ

Q：CH1に使用しない端子がある場合はどうすればよいですか？ A：CH1（端子8-9）はb接点用のため、何も接続しない場合はジャンパー線などで短絡させておく必要があります。開放状態のままだと、常にセンサーが動作しているとみなされ、警報やチャイムが鳴り続けます。
Q：警報音の音量は調節できますか？ A：いいえ、侵入・火災・非常時の警報音（ピーポー）は安全確保のため最大音量（75dB以上）で固定されています。来客チャイム音のみ、ボリュームで調節が可能です。
Q：センサー電源異常表示灯が点滅しています。原因は何ですか？ A：センサー用電源出力端子（6-7番）での短絡（ショート）、または接続されているセンサーの合計消費電流が300mAを超えている可能性があります。配線や接続機器を確認してください。
Q：停電したときも動作しますか？ A：本製品のみでは停止しますが、オプションの非常用バッテリー「BA-21」を内蔵することで、停電時も約30分間の運用が可能です。
Q：火災センサーはどこに接続すればよいですか？ A：火災センサーや非常ボタンなどのa接点（常時開）出力の機器は、CH2（端子9-10）に接続してください。来客モード時でも優先して警報が動作します。
Q：警報の「30秒」を短くしたり、長くしたり設定変更できますか？ A：警報時間はタイマーで約30秒に固定されており、ユーザーによる変更はできません。ただし、センサーが反応し続けている場合は、自動的に最長5分まで延長されます。
Q：屋外に設置できますか？ A：いいえ、屋内専用（壁掛式）です。水気や湿気の多い場所、結露する場所への設置も避けてください。
Q：不在時に警報が鳴ったかどうかを確認する方法はありますか？ A：はい、警報が一度動作すると、ON/OFFスイッチでリセットするまで警戒表示灯（赤）が点滅し続けます。これを「メモリー表示」と呼び、帰宅時に異常の有無を確認できます。
Q：電源を入れてもすぐにセンサーが反応しません。故障でしょうか？ A：電源ON後、約5秒間は回路安定のためのウォームアップ時間となっており、その間はセンサー入力を受け付けない仕様です。故障ではありません。
Q：どのような配線を使用すればよいですか？ A：電源線には1.6mm VVFケーブル、信号線には0.65mm〜0.9mmの通信用ケーブル（CPEVなど）の使用を推奨します。
