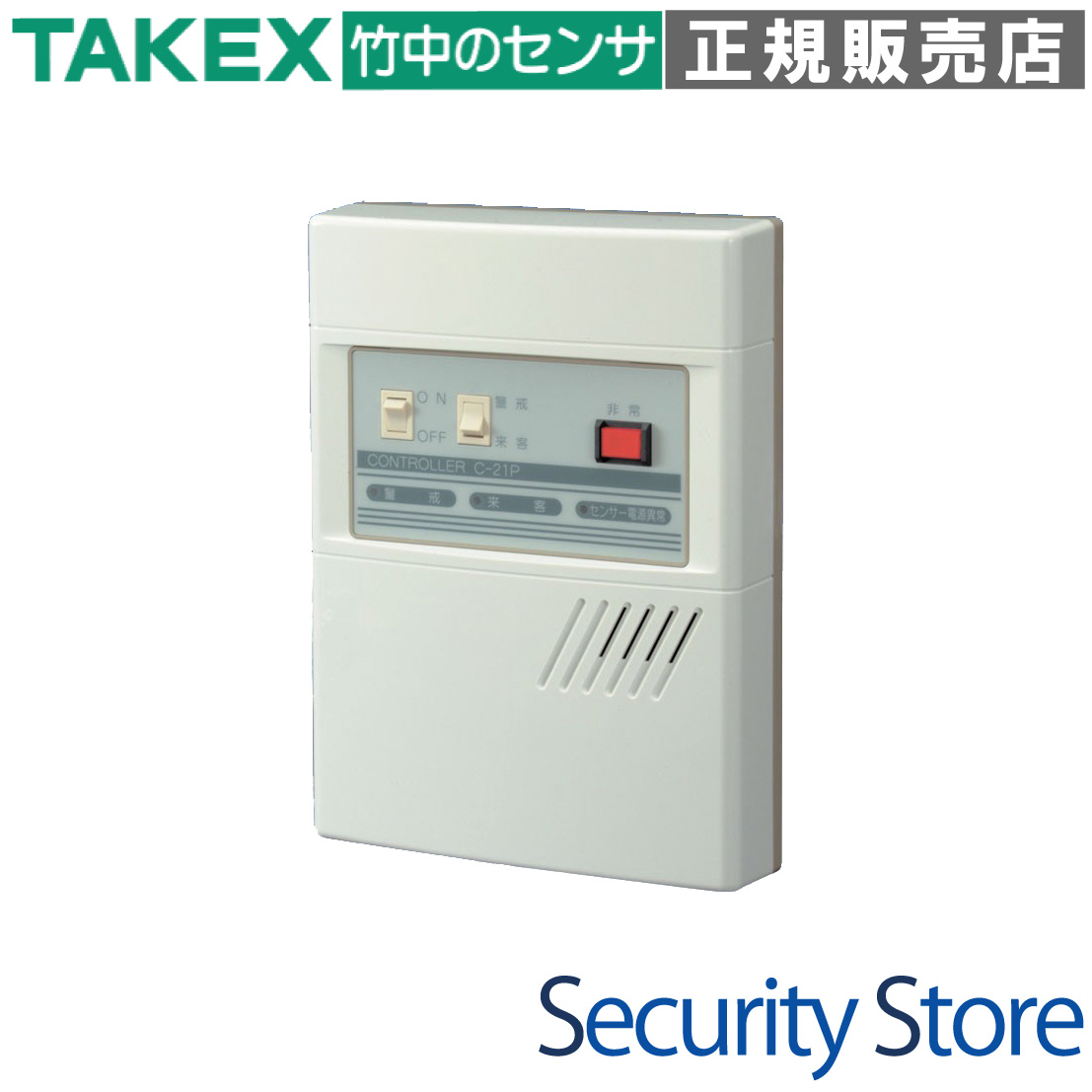

コントローラ 非常用押ボタン付・1回線用 [C-21P]

コントローラ 非常用押ボタン付・1回線用 [C-21P]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティコントローラ 1回線用 非常用ボタン内蔵

C-21P コントローラ 非常用押ボタン付・1回線用

防犯・来客通知・非常通報の3機能を1台に凝縮。 直感的な操作パネルと非常用ボタンを搭載した、小規模施設に最適な統合管理コントローラです。

  • 型番： C-21P
  • 製品名： コントローラ（非常用押ボタン付・1回線用）
  • 方式： 有線式セキュリティコントローラ
  • 主な用途： 小規模店舗、オフィス、住宅の防犯および来客報知
  • 電源電圧： AC100V 50/60Hz
  • センサー供給： DC12V 300mA（内蔵電源）

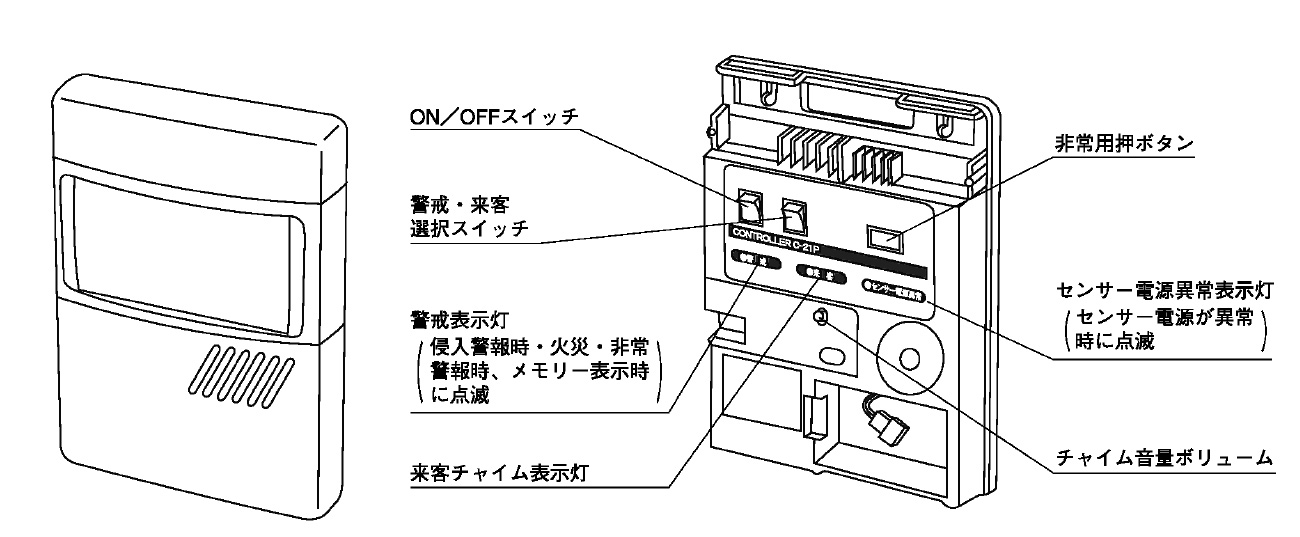

C-21P コントローラ 非常用押ボタン付・1回線用 製品画像

資料ダウンロード

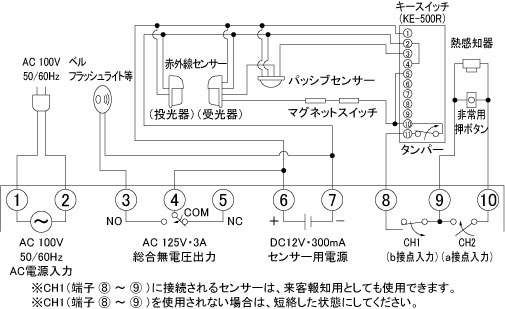

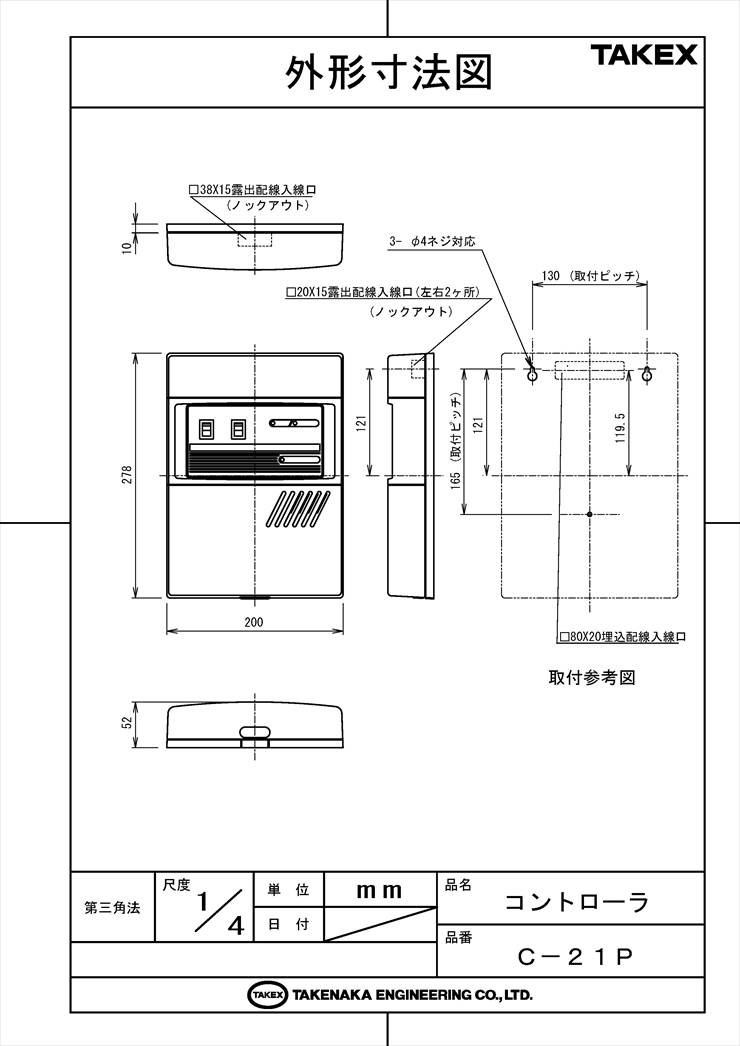

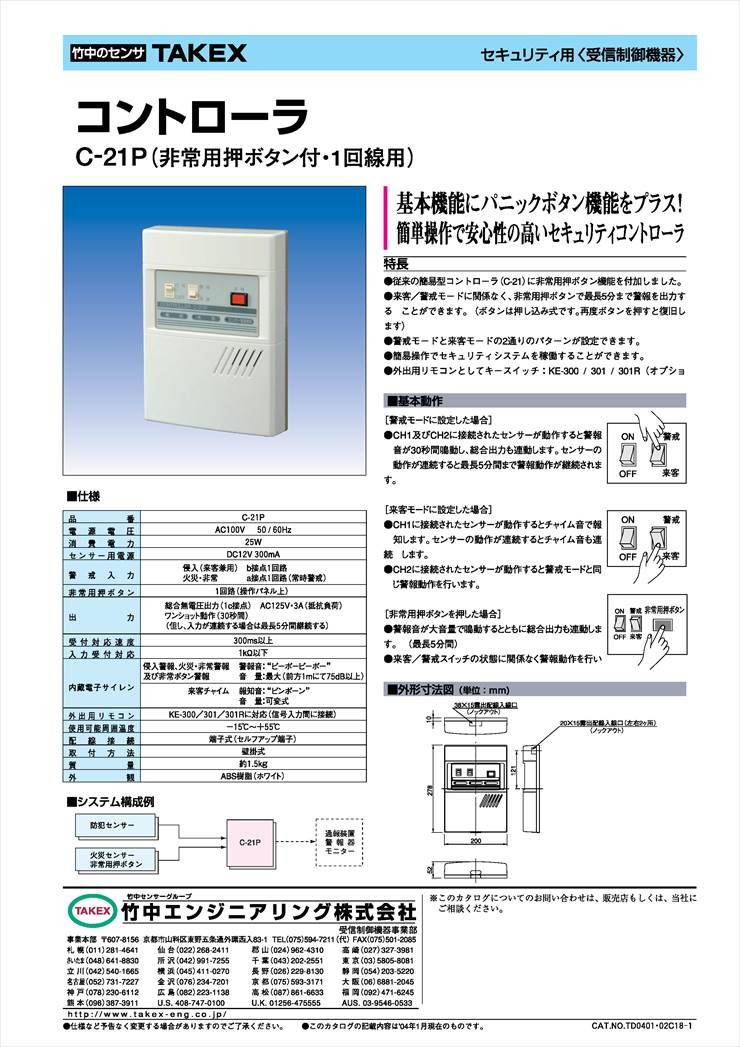

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 小規模店舗のレジ周りの非常通報
  • 深夜営業店の防犯および来客チャイム
  • 住宅の勝手口や玄関のセキュリティ管理
  • オフィス受付の呼び出しと防犯の両立

導入前に確認したいポイント

  • 接続するセンサーの合計電流が300mA以内か
  • AC100Vの直接給電が可能な設置場所か
  • 接点出力の容量（AC125V 3A）が適合するか
  • 未使用のCH1（b接点）を短絡する準備があるか

特長

本体正面に非常用押ボタンを標準装備

本体パネル中央にロック式の非常用押ボタンを搭載しました。緊急時にはモード設定や主電源の状態（ON時）に関わらず、ボタン一つで即座に最大音量の警報を発し、外部へ異常を知らせることができます。レジの下やカウンターなど、手が届きやすい場所への設置に最適です。

「警戒」と「来客」をスイッチ一つで切り替え

運用に合わせて2つのモードを選択可能です。「警戒モード」では侵入検知時にサイレン（ピーポー音）が鳴動し、「来客モード」ではチャイム（ピンポーン音）が鳴動します。時間帯や営業状態に応じて、誰でも簡単にセキュリティレベルを変更できます。

不在時の異常を知らせるメモリー表示機能

警戒モード中に一度でも警報が発生した場合、リセットされるまで「警戒表示灯」が点滅し続けます。これにより、外出中や夜間にセンサーが反応したかどうかを一目で確認でき、見逃しを防ぎます。

外部センサーへのDC12V電源供給能力

パッシブセンサーや赤外線センサーなどの駆動に不可欠なDC12V電源（最大300mA）を出力可能です。別途センサー用電源ユニットを用意する必要がなく、システム構成をシンプルにし、施工コストの削減に貢献します。

多彩なセンサー入力に対応する2回路設計

CH1にはb接点（常時閉）タイプの防犯センサー（パッシブ、マグネット等）、CH2にはa接点（常時開）タイプの火災センサーや外部非常ボタンを接続できます。火災や非常入力（CH2）は、来客モード時でも常に最優先で警報動作を行う安心設計です。

異常箇所を特定する自己診断インジケーター

センサー用電源の短絡や過負荷を検知する「センサー電源異常表示灯」を搭載しています。配線トラブル時にもどこに問題があるか即座に判断できるため、メンテナンスの迅速化が図れます。

施工性に配慮したコンパクトなデザイン

ホワイトとライトブラウンのツートンカラーを採用した清潔感のあるボディは、店舗やオフィスのインテリアを損ないません。壁掛け式で、配線用ノックアウトも備えているため、露出配線・埋込配線のどちらにも柔軟に対応します。

停電時も安心のバックアップ対応（オプション）

専用の非常用バッテリー「BA-21」（別売）を内蔵することで、万が一の停電時でも約30分間の運用継続が可能です。不測の事態においてもセキュリティ機能を維持し、施設を守り続けます。

選定時に評価したい強み

  • 多機能性： 1台で「防犯・来客・非常」の3役をこなし、コストパフォーマンスに優れる。
  • 操作性： 専門知識がなくても迷わない、電源ON/OFFとモード切替のみのシンプル操作。
  • 信頼性： センサー電源異常検知や常時警戒回路など、法人向け品質のフェイルセーフ設計。
  • 拡張性： 総合無電圧出力を備え、通報機や外部サイレン、ネットワークカメラとの連動が可能。

LED表示灯の動作状態

LED名称 色 点灯・点滅の意味
警戒表示灯 赤 点灯：警戒モード設定中 / 点滅：警報メモリー（過去に発報あり）
来客チャイム表示灯 緑 点灯：来客モード設定中 / 点滅：センサーが検知した瞬間
センサー電源異常表示灯 赤 点滅：電源出力のショートまたは過負荷（300mA以上）
非常用押ボタン（内蔵） 赤 点灯：ボタンが押し込まれている状態

トラブルシューティング

不具合の現象 考えられる原因 対処方法
電源が入らない AC100Vの未供給、ブレーカー遮断 端子1-2間の電圧を確認してください。
警報が鳴り止まない CH1の配線開放、センサー発報 CH1（b接点）の断線を確認。未使用時は短絡してください。
異常灯が点滅している センサー電源の過負荷 接続台数を減らすか、配線のショートを点検してください。
チャイム音が鳴らない ボリュームが最小設定 本体内部のボリュームを右に回して調整してください。

製品仕様

品名コントローラ
品番C-21P
電源電圧AC100V 50／60Hz
消費電力25W
受付対応速度300ms以上
入力受付対応1kΩ以下
センサー用電源出力DC12V・300mA
センサー信号入力侵入（来客兼用） b接点 1回路（CH1）
火災・非常 a接点 1回路（CH2・常時警戒）
非常用押ボタン1回路（操作パネル上に内蔵・ロック式）
出力接点方式：総合無電圧出力（c接点）
接点容量：AC125V・3A（抵抗負荷）
警報時間：約30秒間（入力連続時は最長5分継続）
※来客チャイム鳴動時は出力しません
報知音（警報）音色：“ピーポーピーポー”
音量：前方1mにて最大75dB以上（固定）
報知音（来客）音色：“ピンポーン”
音量：可変式（内蔵ボリュームにて調整）
使用可能周囲温度- 15℃〜+55℃（結露なきこと）
配線接続セルフアップ端子式（10極）
設置場所屋内（壁掛式）
質量約1,500g
外装材質ABS樹脂（ホワイト/ライトブラウン）

FAQ

CH1（侵入・来客入力）にはどのようなセンサーが接続できますか？ b接点（常時閉）出力を持つセンサーであれば接続可能です。パッシブセンサー、赤外線センサー、マグネットスイッチ、ガラス破壊センサーなどが該当します。
センサーを1台も接続しない場合、そのまま電源を入れても大丈夫ですか？ いいえ。CH1はb接点入力のため、何も接続しない（開放する）と異常と判断され警報が鳴り続けます。使用しない場合は必ずジャンパー線等で短絡（ショート）させてください。
「警戒モード」と「来客モード」の違いは何ですか？ 警戒モードは防犯用で、検知時に「ピーポー」と大音量の警報音が鳴り、外部出力も作動します。来客モードは報知用で、「ピンポーン」とチャイム音が鳴ります。
非常用押ボタンを押した後、どのように復旧させますか？ ボタンはロック式です。一度押し込むと警報が継続しますので、もう一度押してロックを解除することで復旧・停止します。
警報音（ピーポー音）の音量を小さくすることはできますか？ いいえ。警報音の音量は緊急性を考慮し、最大固定（75dB以上）となっております。来客チャイム（ピンポーン音）のみ音量調整が可能です。
メモリー表示灯（警戒灯の点滅）を消すにはどうすればいいですか？ 本体の電源ON/OFFスイッチを一度「OFF」にすることで、メモリーがリセットされ、点滅が消えます。
「センサー電源異常表示灯」が点滅している原因は何ですか？ センサー用電源出力（DC12V）がショートしているか、接続されているセンサーの消費電流の合計が300mAを超えている可能性があります。
停電が発生した場合、システムは停止してしまいますか？ 標準状態では停止しますが、別売の非常用バッテリー「BA-21」を装着することで、約30分間の停電補償（動作維持）が可能になります。
CH2（火災・非常入力）はどのような接点に対応していますか？ a接点（常時開）出力に対応しています。熱感知器、煙感知器、または外部の非常用押ボタンなどを接続してください。
屋外に設置することは可能ですか？ いいえ。本機は屋内専用（壁掛式）です。雨水や湿気の多い場所を避け、適切な環境に設置してください。
