コントローラ 4回線 [C-40]

コントローラ 4回線 [C-40]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防犯用コントローラ 4回線用 屋内用

C-40 コントローラ 4回線

C-40は、最大4系統のセンサー入力を一元管理できるスタイリッシュな簡易型コントローラです。防犯監視から来客報知まで、小規模オフィスや店舗、住宅のセキュリティ中核として最適な機能を備えています。

  • 型番： C-40
  • 製品名： コントローラ 4回線
  • 入力方式： a接点/b接点切替式（4チャンネル）
  • 主な用途： 店舗・事務所の防犯管理、来客通知、在宅時の夜間警戒
  • 電源電圧： AC100V（50/60Hz）
  • 出力系統： 総合警報出力×2系統、総合警報/来客出力×1系統（計3出力）

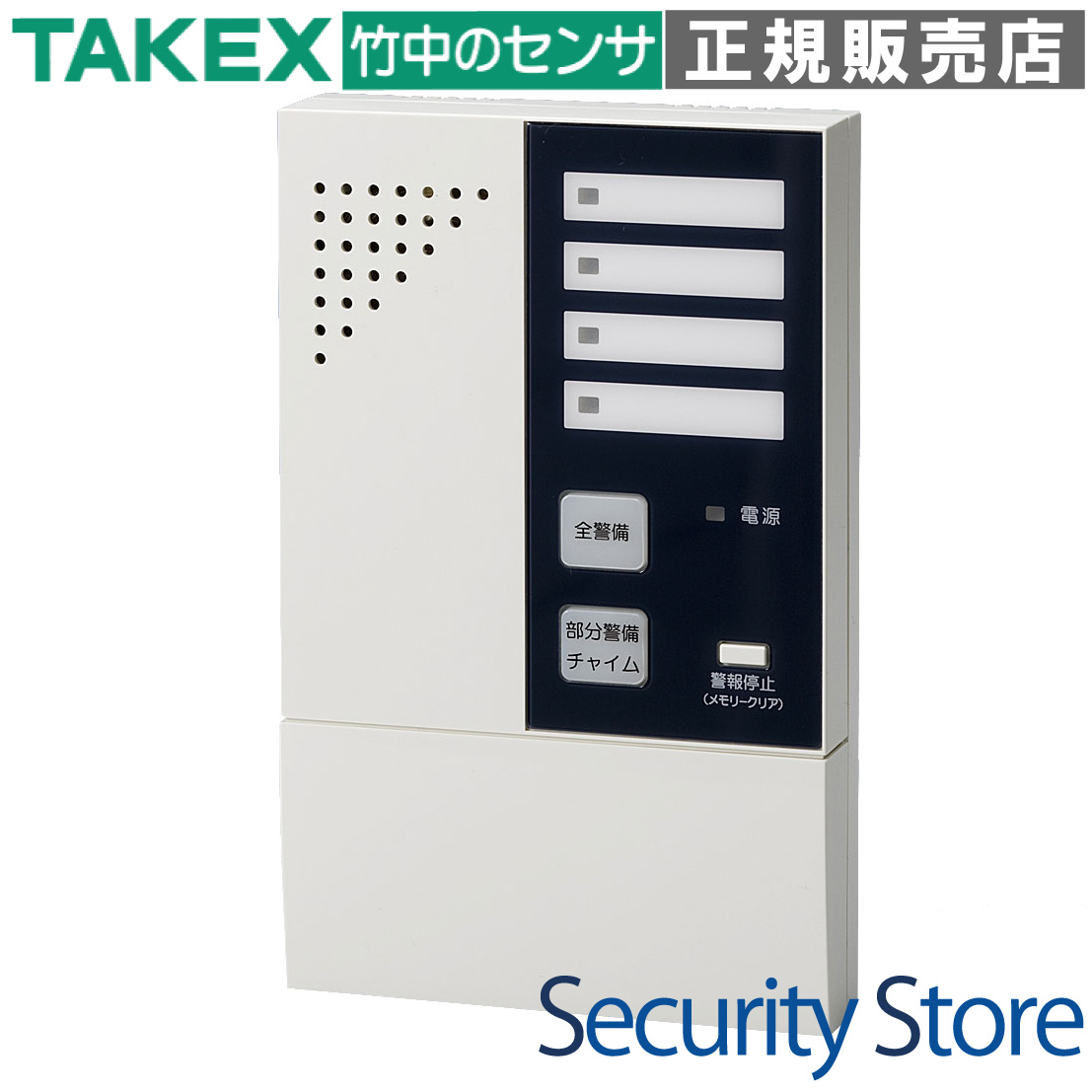

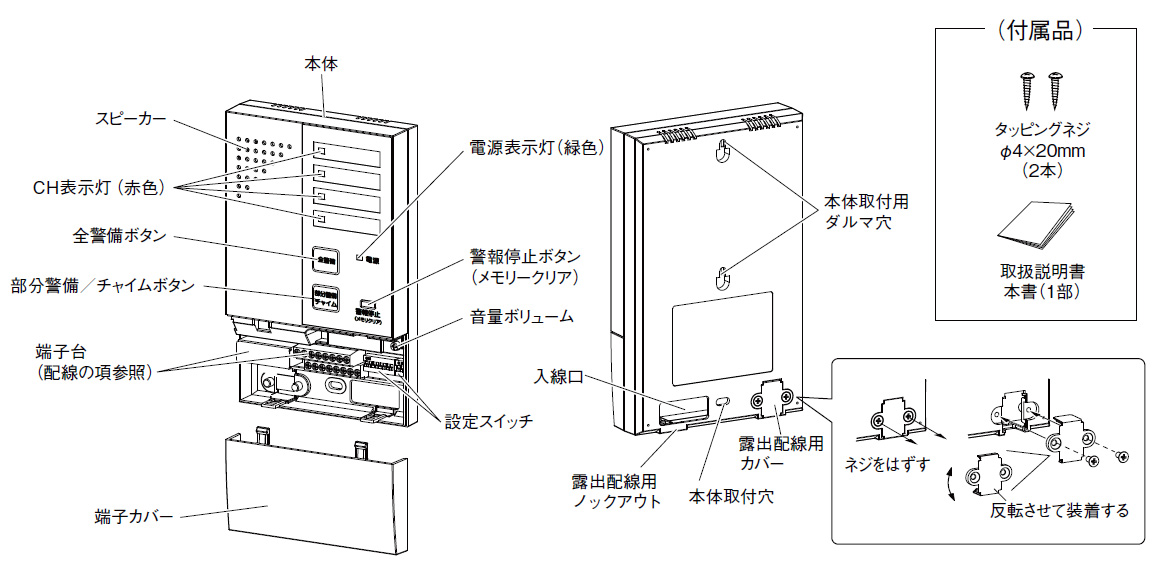

C-40 コントローラ 4回線の製品画像

資料ダウンロード

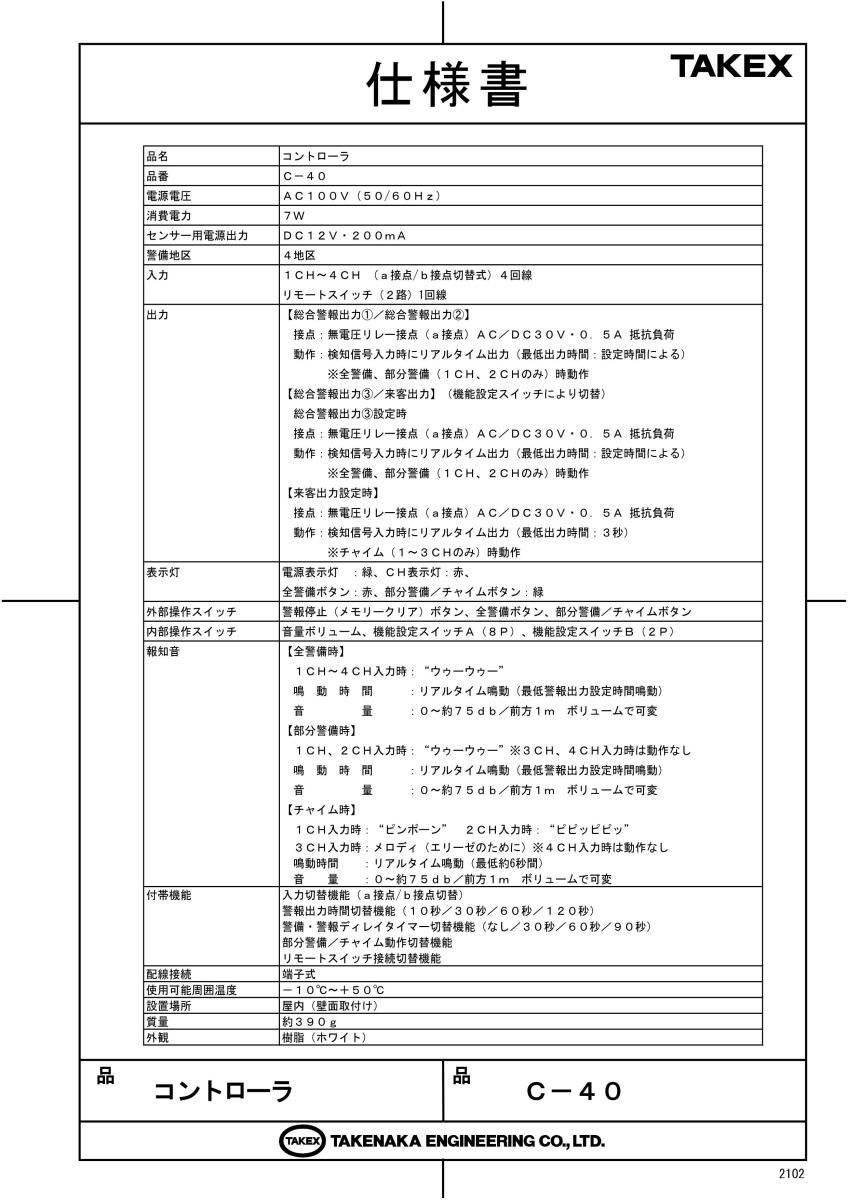

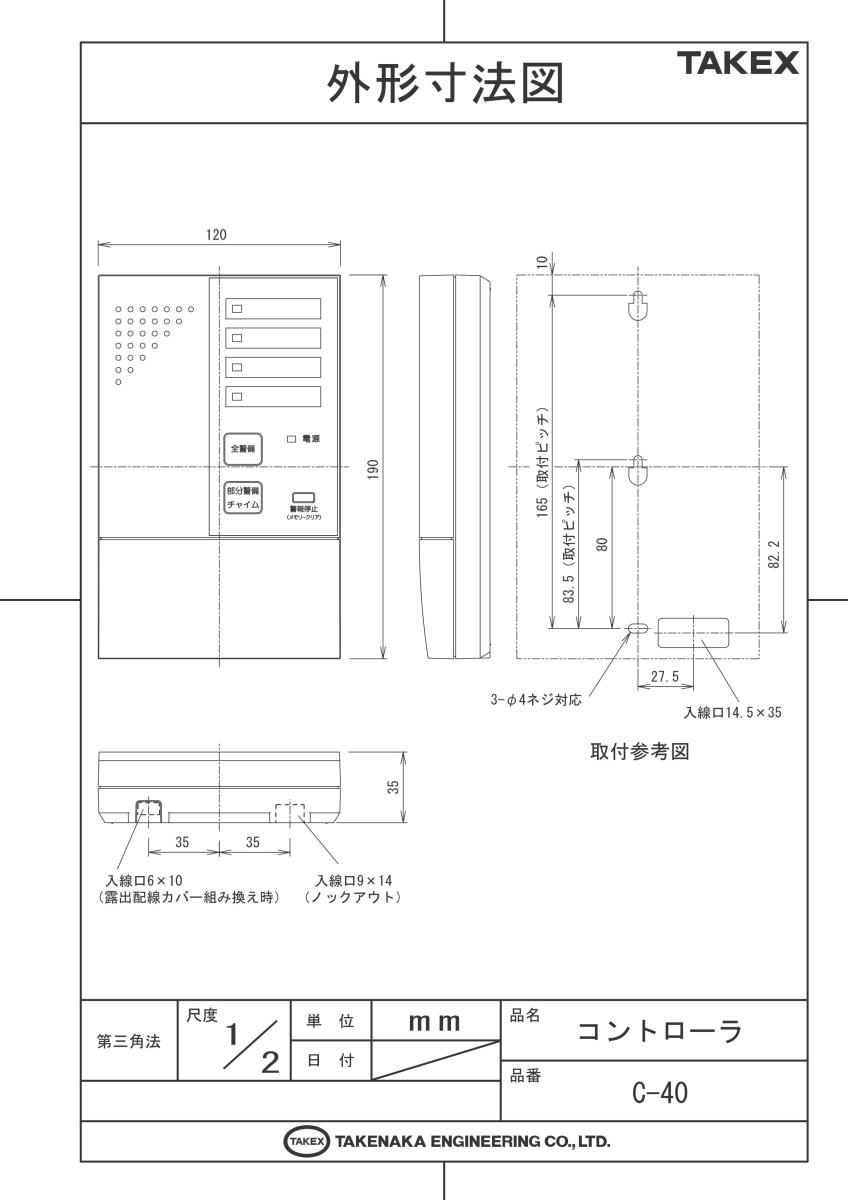

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 小規模店舗や事務所の防犯管理
  • 住宅での在宅・外出警戒システムの構築
  • 窓やドアの開閉監視（マグネットセンサー接続）
  • 来客時のチャイム通知と防犯の併用

導入前に確認したいポイント

  • 屋内専用です（屋外・水気のある場所は不可）
  • AC100Vの直結または配線工事が必要です
  • 接続するセンサーの接点構成（a接点/b接点）
  • 外部機器（ベル・ライト）の消費電力

特長

運用に合わせた2種類の警備モード

不在時にすべてのセンサーを有効にする「全警備モード」と、在宅時などに1・2CHのみを警戒状態にする「部分警備モード」を切り替えて運用できます。ライフスタイルや営業形態に合わせた柔軟なセキュリティ設定が可能です。

3種類の音色で判別できるチャイムモード

来客報知用のチャイムモードでは、入力チャンネルごとに異なる音色（1CH:ピンポーン、2CH:ピピッピピッ、3CH:エリーゼのために）が鳴動します。どの場所のセンサーが反応したかを音だけで瞬時に判断できます。

本体およびリモート操作に対応

本体前面のボタン操作によるセット・解除はもちろん、外部のリモートスイッチ（2路式）を使用した遠隔操作にも対応しています。設置場所の制限を受けず、使いやすい位置からの操作を可能にします。

センサーごとの接点極性切替機能

各チャンネルごとにa接点とb接点をDIPスイッチで個別に切り替え可能です。一般的な防犯センサーだけでなく、押しボタンなどの呼び出しスイッチも混在して接続できる高い汎用性を備えています。

3つの外部出力を装備

総合警報出力2系統に加え、設定により「警報」または「来客報知」として使い分けられる第3の出力を装備しています。自動通報機、回転灯、カメラの録画トリガーなど、複数の周辺機器を同時に制御できます。

施工ミスを防ぐループチェック機能

警備を開始する際、もし窓が開いているなどの「ループ異常」があれば、報知音とLEDの交互点滅で警告します。確実に警戒状態に入ったことを確認してから退出できるため、セット忘れによる事故を防ぎます。

事後の確認に役立つ警報メモリー

警報が発生した際、どのチャンネルが反応したかを解除後もLEDの点滅で保持します。不在時に何が起きたかを確実に把握でき、トラブルの原因究明をスムーズに行えます。

誤報を防ぐディレイタイマー設定

外出時や帰宅時の猶予時間を設定できるディレイタイマーを搭載しています。即時警報を避け、余裕を持って操作を行うことで、管理者自身による誤報の発生を最小限に抑えます。

選定時に評価したい強み

  • 確実な動作確認： LEDインジケーターと音声により、現在の稼働状態が一目で判別可能。
  • フェイルセーフ設計： リモート操作設定時の断線検知など、セキュリティ機器としての信頼性を重視。
  • 施工性の高さ： 壁掛け式でコンパクト。底面のボリュームで音量調整も容易。
  • 自由度の高い接続： CH4は常時監視にも適しており、パッシブセンサー等との相性が抜群。

内部設定・DIPスイッチ仕様

本体内部のスイッチを切り替えることで、現場の仕様に合わせた詳細設定が可能です。

機能設定スイッチA（極性・タイマー設定）

No. 設定内容 ON (上) OFF (下) / 初期値
1〜41CH〜4CH入力切替a接点入力b接点入力
5・6警報出力時間10秒 / 30秒 / 60秒 / 90秒 の4段階切替
7・8警備・警報ディレイなし / 30秒 / 60秒 / 120秒 の4段階切替

機能設定スイッチB（モード・リモート設定）

No. 設定内容 ON (上) OFF (下) / 初期値
1モード切替チャイムモード部分警備モード
2リモートスイッチ接続あり（パネル操作無効）なし

製品仕様

項目 内容
品名コントローラ
品番C-40
電源電圧AC100V（50／60Hz）
消費電力7W
センサー用電源出力DC12V・200mA
警備地区4地区
入力1CH〜4CH（a接点／b接点切替式） 4回線
リモートスイッチ（2路） 1回線
出力1・2【総合警報出力(1)／総合警報出力(2)】
接点：無電圧リレー接点（a接点） AC／DC30V・0.5A 抵抗負荷
動作：検知信号入力時にリアルタイム出力（最低出力時間は設定による）
出力3【総合警報出力(3)／来客出力】（切替式）
●総合警報出力設定時：警報時に動作
●来客出力設定時：チャイムモード時に動作（最低出力3秒）
表示灯電源表示灯（緑）、CH表示灯（赤）、全警備（赤）、部分警備／チャイム（緑）
報知音量0〜約75dB（前方1mにて可変）
使用可能周囲温度-10℃〜+50℃（結露なきこと）
設置場所屋内・壁掛式
質量約390g（本体のみ）
外観樹脂（ホワイト）
外形寸法W150 × H220 × D50 mm

FAQ

Q：接続できるセンサーの種類に制限はありますか？ A：各チャンネルごとにa接点（常時開）とb接点（常時閉）を切り替えられるため、メーカーを問わずほとんどの防犯センサーや押しボタンを接続可能です。
Q：「ループ異常」とはどのような状態を指しますか？ A：警備を開始しようとした際に、いずれかのセンサーが検知状態（例：窓が開いている、人がセンサーの前にいる等）にあることを指します。この状態では警備セットができず、警告音が鳴ります。
Q：警備解除後に赤いLEDが点滅しているのは故障ですか？ A：故障ではありません。「警報メモリー機能」が作動しています。警備中にどのチャンネルが反応したかを知らせるもので、「警報停止（メモリークリア）」ボタンを押すと消灯します。
Q：全警備と部分警備の違いを教えてください。 A：全警備は接続されている1〜4CHすべてを監視します。部分警備は1・2CHのみを監視するため、在宅時に寝室以外のセンサーだけを有効にしたい場合などに適しています。
Q：チャイムモードの音色を変更することはできますか？ A：チャンネルごとに音色は固定されています（1CH:ピンポーン、2CH:ピピッ、3CH:メロディ）。用途に合わせて接続するチャンネルを選定してください。
Q：リモートスイッチを接続した場合、本体のボタンは使えますか？ A：内部のスイッチB-2を「あり」に設定すると、本体の全警備ボタンはロックされ、リモートスイッチでの操作が優先されます。
Q：警報の音量を調節することはできますか？ A：本体底面にある音量ボリュームで、無音から最大約75dBまで調整可能です。
Q：停電した場合はどうなりますか？ A：本機はAC100V駆動のため、停電時は動作が停止します。バックアップが必要な場合は、無停電電源装置（UPS）の利用をご検討ください。
Q：警報ディレイとは何ですか？ A：センサーが検知してから実際に警報を出力するまでの「待ち時間」です。例えば30秒に設定すれば、帰宅してセンサーに検知されても、30秒以内に解除操作を行えば警報は鳴りません。
Q：製品の寿命や交換の目安はありますか？ A：安定した防犯性能を維持するため、納入後およそ5年を目安とした製品点検または交換を推奨しております。
