TO-810 セキュリティシグナル TAKEX 竹中エンジニアリング [TO-810]

TO-810 セキュリティシグナル TAKEX 竹中エンジニアリング [TO-810]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティシグナル 防雨構造 LED威嚇灯 常夜灯機能

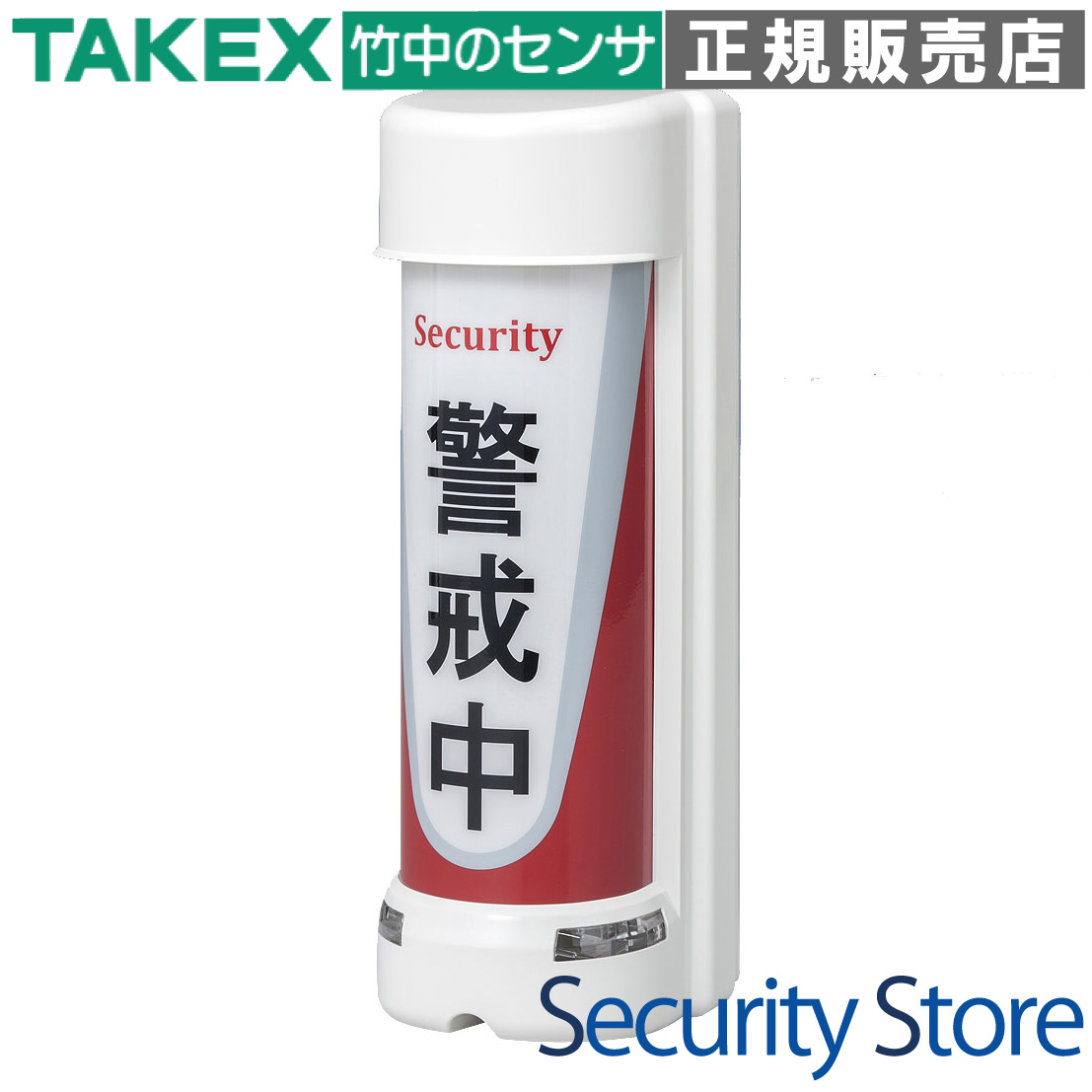

TO-810 セキュリティシグナル（警戒中）

高輝度LEDフラッシュで侵入者を強力に威嚇する、屋外対応型のセキュリティシグナルです。

異常時の赤色LED点滅による警報機能に加え、周囲の明るさに連動して白色LEDが点灯する常夜灯機能を搭載。防犯効果と夜間の視認性向上を一台で両立し、店舗や倉庫、駐車場の犯罪抑止に最適なBtoB向け製品です。

  • 型番： TO-810
  • 製品名： セキュリティシグナル
  • 表示内容： 警戒中（シルク印刷）
  • 電源電圧： DC10〜28V（無極性）
  • 設置場所： 屋内・屋外（防雨構造）
  • 光源： 高輝度赤色LED、白色LED

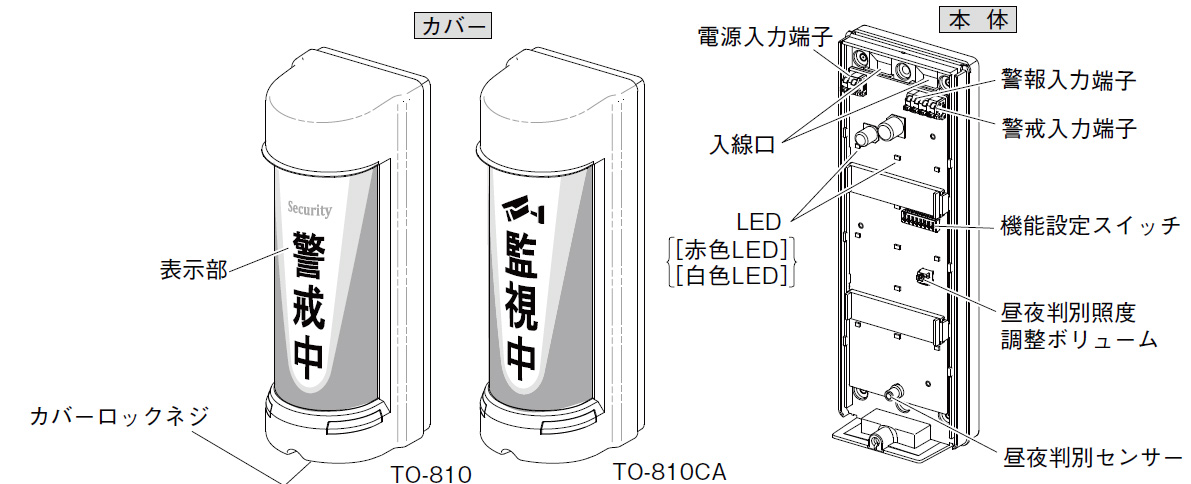

セキュリティシグナル TO-810 製品画像

資料ダウンロード

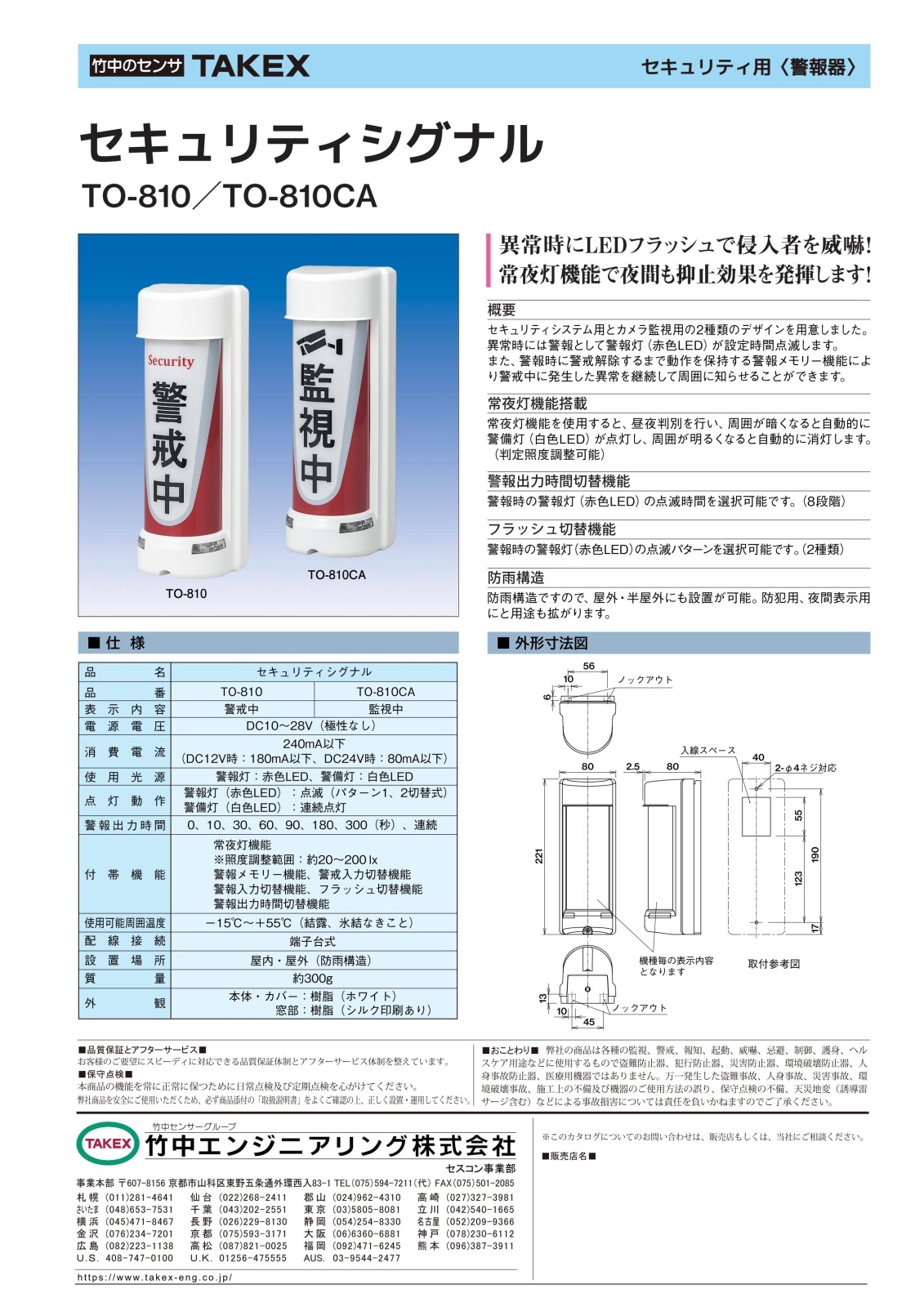

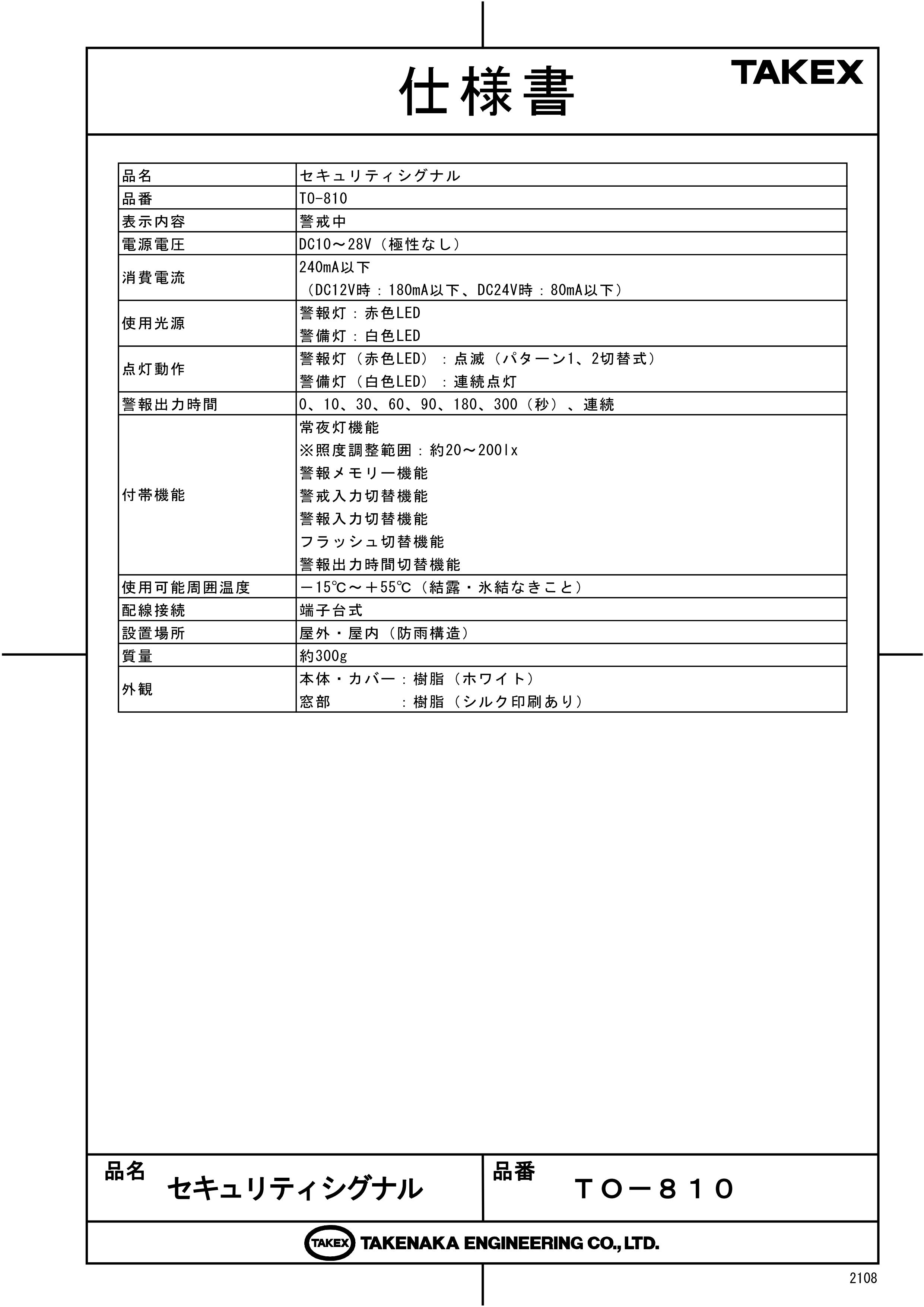

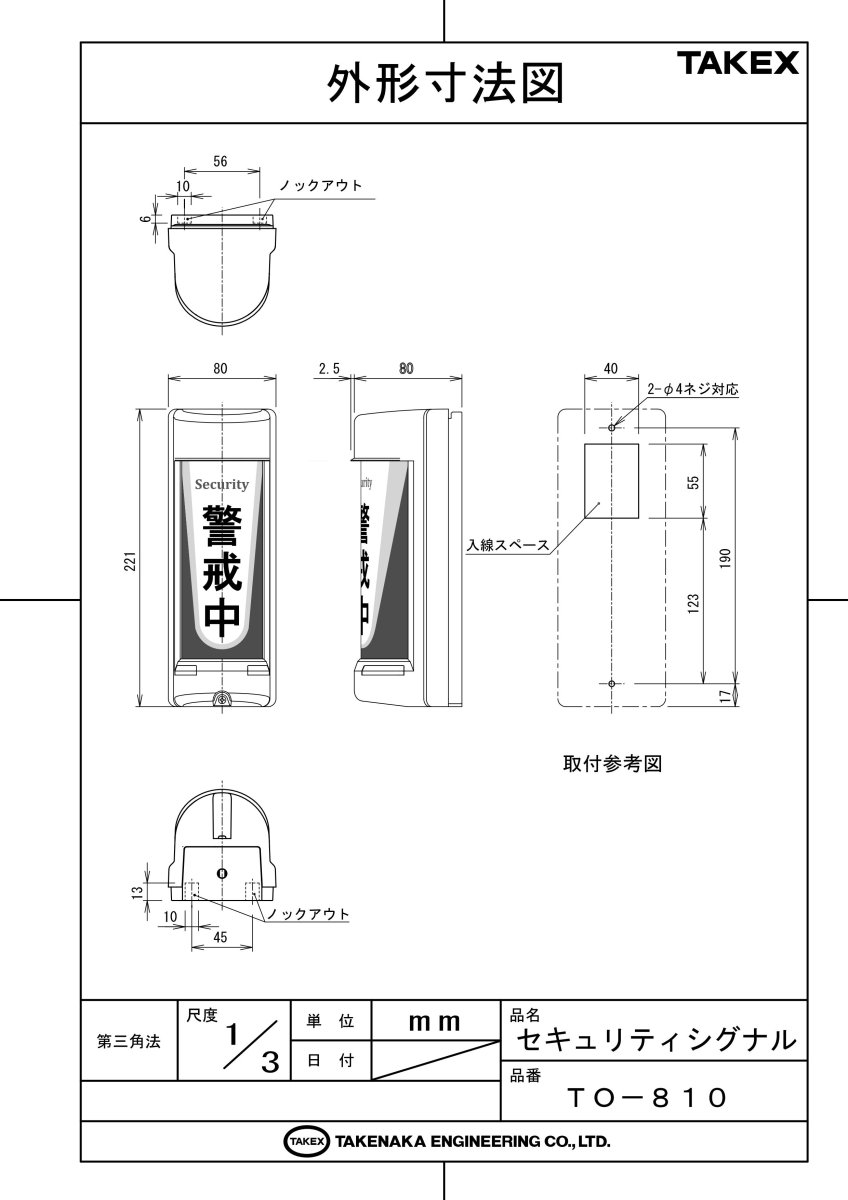

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・オフィスの勝手口の威嚇
  • 夜間の倉庫や駐車場等の犯罪抑止
  • 警戒状態の外部への明示
  • 夜間の照明を兼ねた防犯対策

導入前に確認したいポイント

  • DC12V〜24Vの電源確保が可能か
  • 警報・警戒入力信号の接点方式
  • 設置面が強固な壁面であるか
  • 直射日光や直接の放水を避けられるか

特長

高輝度LEDによる強力なフラッシュ威嚇

光源に高輝度赤色LEDを採用。異常検知時には設定されたパターンで激しく点滅し、侵入者に対して視覚的に強力なプレッシャーを与えます。LEDの採用により、従来の電球式に比べ長寿命かつ省電力での運用が可能です。

周囲を明るく照らす「常夜灯機能」

フォトセンサーによる昼夜判別機能を搭載しています。周囲が暗くなると自動的に白色LEDが点灯し、明るくなると消灯。防犯用の明かりとしてだけでなく、夜間の歩行補助や施設表示としても機能します。点灯感度はボリュームで微調整（約20〜200lx）が可能です。

事後確認を容易にする警報メモリー機能

警戒中に異常が発生した場合、警報動作が終了した後もLEDを交互点滅させることで、異常があったことを継続して知らせます。管理者が現場に到着した際、不在時の異常発生をひと目で確認できる重要な機能です。

現場に合わせた「警報出力時間」の8段階切替

異常発生時の点滅時間を、0秒、10秒、30秒、60秒、90秒、180秒、300秒、および連続の8段階からDIPスイッチで簡単に設定できます。設置環境や近隣への配慮に合わせて最適な動作時間を構成可能です。

施工性を高める「無極性電源」設計

電源入力端子はDC10〜28Vに対応しており、極性を気にせず配線可能です。施工時の配線ミスによる故障リスクを低減し、設置作業をスムーズに進めることができます。

過酷な環境にも耐える防雨構造

IP相当の防雨構造（JIS C 0920）を採用しており、屋外や半屋外への設置に対応します。堅牢な樹脂筐体はホワイトカラーで、建物の外壁にも自然に馴染むデザインです。

選定時に評価したい強み

  • 確実な抑止力： 昼夜問わず視認性の高いLED発光により、犯罪を未然に防ぐ効果が期待できます。
  • 柔軟なインターフェース： a接点/b接点の入力切替が可能で、多様な制御器と接続可能です。
  • メンテナンス性の向上： LED光源の採用により、定期的な電球交換のコストと手間を大幅に削減します。
  • 詳細なカスタマイズ： フラッシュパターンや動作保持など、現場の運用ルールに即した設定が可能です。

施工・設置ガイド

配線距離の目安

電線サイズ（単線） DC12V使用時 DC24V使用時
φ0.65mm 100m 500m
φ0.90mm 200m 950m
φ1.20mm 400m 1,700m

DIPスイッチによる動作設定

SW番号 機能 OFF設定（初期） ON設定
1 常夜灯機能 なし あり
2 警報メモリー なし あり
3 警戒入力切替 a接点 b接点
4 警報入力切替 a接点 b接点
5 フラッシュパターン パターン1 パターン2

製品仕様

項目名 仕様内容
品名 セキュリティシグナル
品番 TO-810
表示内容 警戒中（シルク印刷）
電源電圧 DC10〜28V（極性なし）
消費電流 240mA以下（DC12V時：180mA以下、DC24V時：80mA以下）
使用光源 警報灯：赤色LED / 警備灯：白色LED
点灯動作（警報） 警報灯（赤色LED）：点滅（パターン1、2切替式）
点灯動作（警備） 警備灯（白色LED）：連続点灯
警報出力時間 0、10、30、60、90、180、300（秒）、連続（切替可能）
付帯機能 常夜灯機能（照度調整：約20〜200lx）、警報メモリー機能、警戒入力切替、警報入力切替、フラッシュ切替、警報出力時間切替
使用可能周囲温度 -15℃〜+55℃（結露・氷結なきこと）
配線接続 端子台式
設置場所 屋外・屋内（防雨構造）
質量 約300g
外観 本体・カバー：樹脂（ホワイト）、窓部：樹脂（シルク印刷あり）

FAQ

Q：電源の極性はありますか？ A：いいえ、本製品は無極性設計（DC10〜28V）ですので、プラス・マイナスの向きを気にせず接続いただけます。
Q：屋外に設置する場合、防水処理は必要ですか？ A：本体は防雨構造ですが、壁面との隙間や配線口からは水や虫が侵入する可能性があるため、施工時にはシリコン系シーリング材等でのコーキング処理を推奨します。
Q：常夜灯をずっと点灯させない設定は可能ですか？ A：はい、内部DIPスイッチの1番をOFFに設定することで、常夜灯機能を無効にできます。
Q：警報メモリー機能とはどのような動作ですか？ A：警報動作が終了した後も、解除（警戒入力の反転）が行われるまで赤色LEDと白色LEDを交互に点滅させ、不在時の異常発生を知らせる機能です。
Q：TO-810とTO-810CAの違いは何ですか？ A：主な違いは表面の表示パネルの文字です。TO-810は「警戒中」、TO-810CAは「監視中」というシルク印刷が施されています。
Q：フラッシュパターンは変更できますか？ A：はい、内部DIPスイッチの5番で2種類のパターンを切り替え可能です。パターン1は短い点灯の間隔を開け、パターン2はより速い点滅となります。
Q：配線距離はどれくらいまで伸ばせますか？ A：電源電圧と電線の太さによります。例えばφ0.9mmの単線でDC12V使用時は約200m、DC24V使用時は約950mまで可能です。
Q：常夜灯が点灯する明るさを調整できますか？ A：はい、内部の「昼夜判別調整ボリューム」を回すことで、約20lx〜200lxの範囲で点灯を開始する周囲の明るさを設定できます。
Q：メンテナンスでLEDの交換は可能ですか？ A：本製品のLEDは基板一体型のため、お客様によるLED単体での交換はできません。長寿命設計となっておりますが、万が一不点灯となった場合は本体の修理または交換が必要です。
Q：警報入力の接点方式（a接点/b接点）は選べますか？ A：はい、内部DIPスイッチの4番でa接点（常開）とb接点（常閉）を切り替えることができます。
