LEDフラッシュマルチサイレン [LFS-100RN]

LEDフラッシュマルチサイレン [LFS-100RN]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング(TAKEX) 警報・威嚇機器 AC100V電源 屋外設置対応 LEDフラッシュ 大音量サイレン

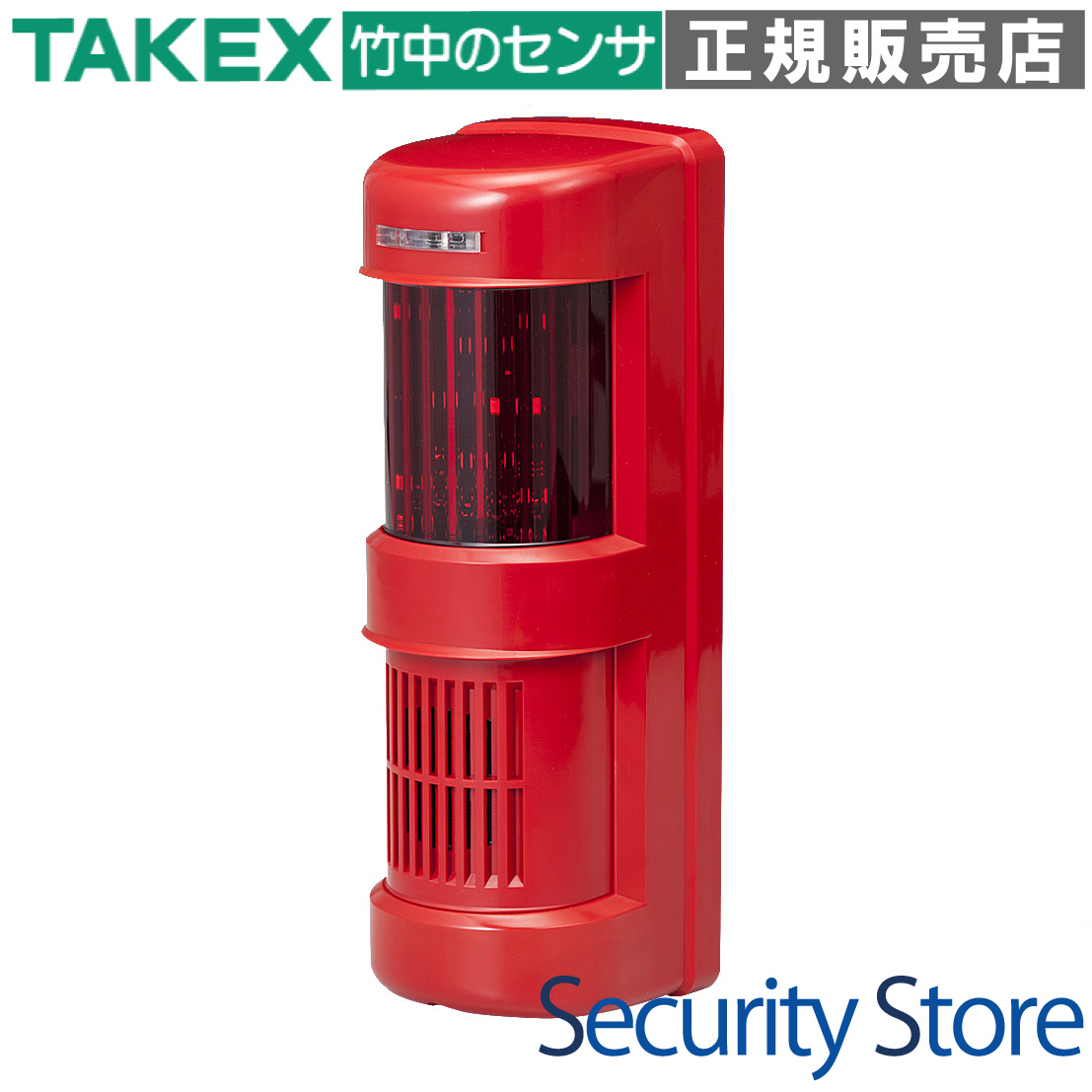

LFS-100RN LEDフラッシュマルチサイレン

高輝度LEDの閃光と最大90dBの大音量サイレンにより、侵入者への強力な威嚇と、異常事態の視覚的・聴覚的報知を同時に実現するマルチ警報デバイスです。

光源に長寿命なLEDを採用し、振動や衝撃に強い堅牢設計を実現。AC100V直結タイプのため、店舗や工場の防犯・注意喚起・設備監視など、幅広い用途で安定した運用が可能です。2種類の点滅パターンとサイレン音、さらにワンショットタイマー機能を備え、現場のニーズに柔軟に応えます。

  • 型番LFS-100RN
  • 製品名LEDフラッシュマルチサイレン
  • 電源仕様AC100V（50/60Hz）
  • 閃光色レッド
  • 最大音量90dB以上（前方1m）
  • 保護構造IP43相当（屋外・半屋外設置可）

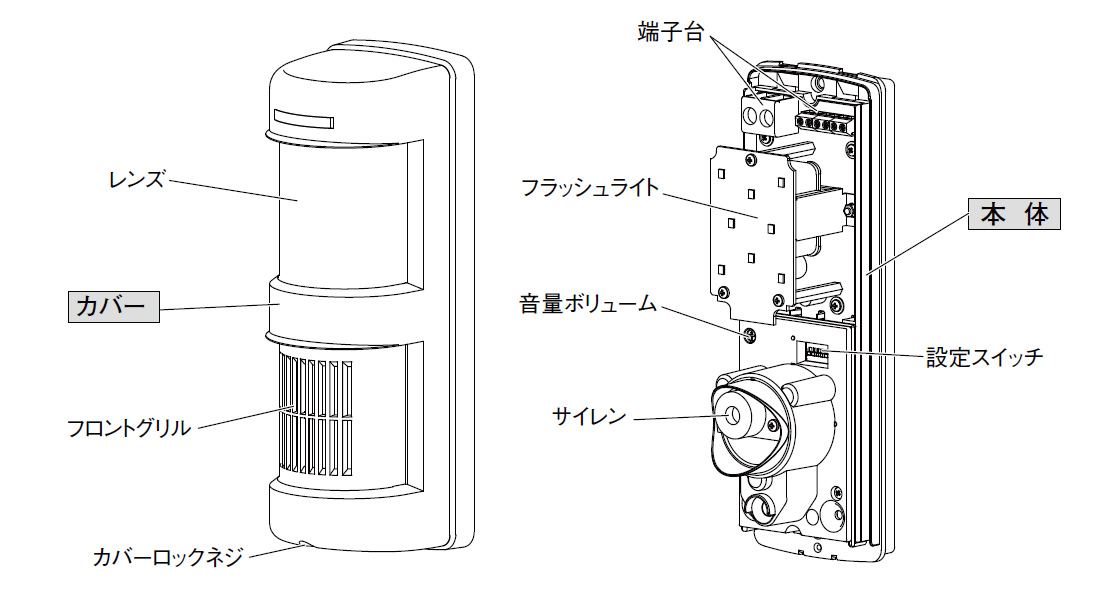

LFS-100RN LEDフラッシュマルチサイレン 製品画像

資料ダウンロード

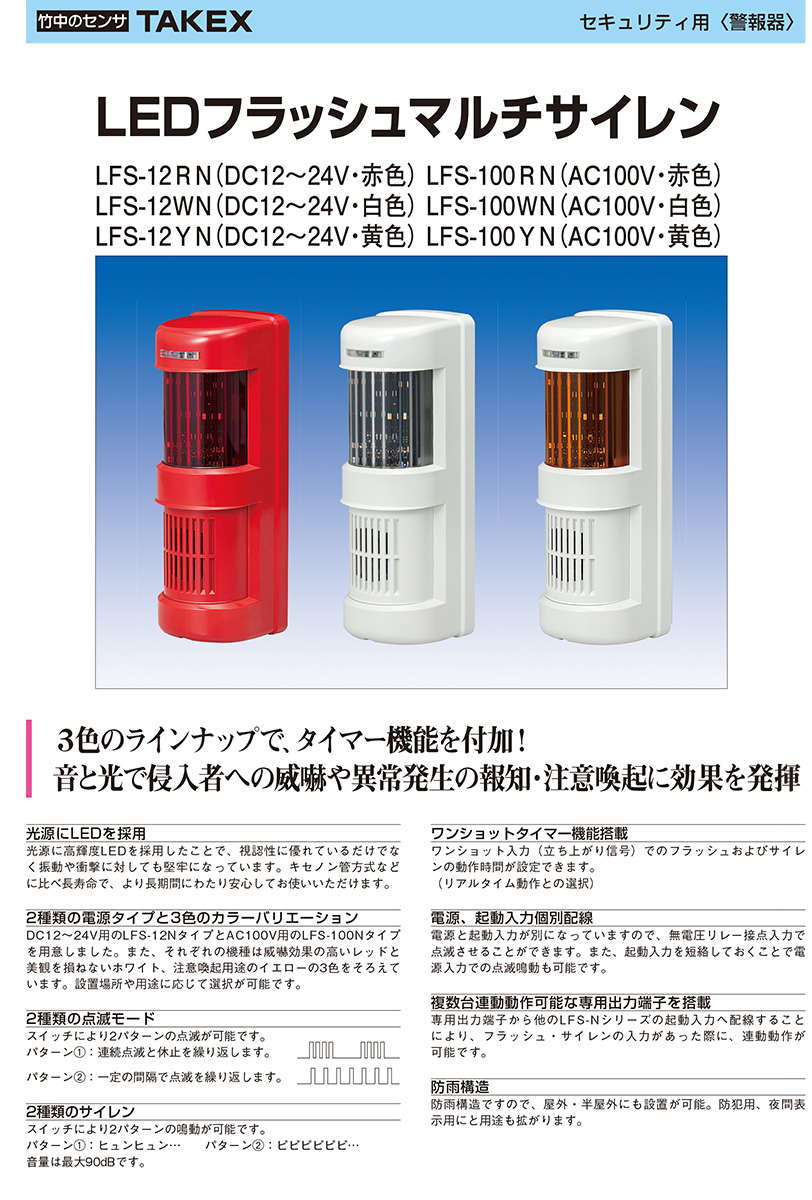

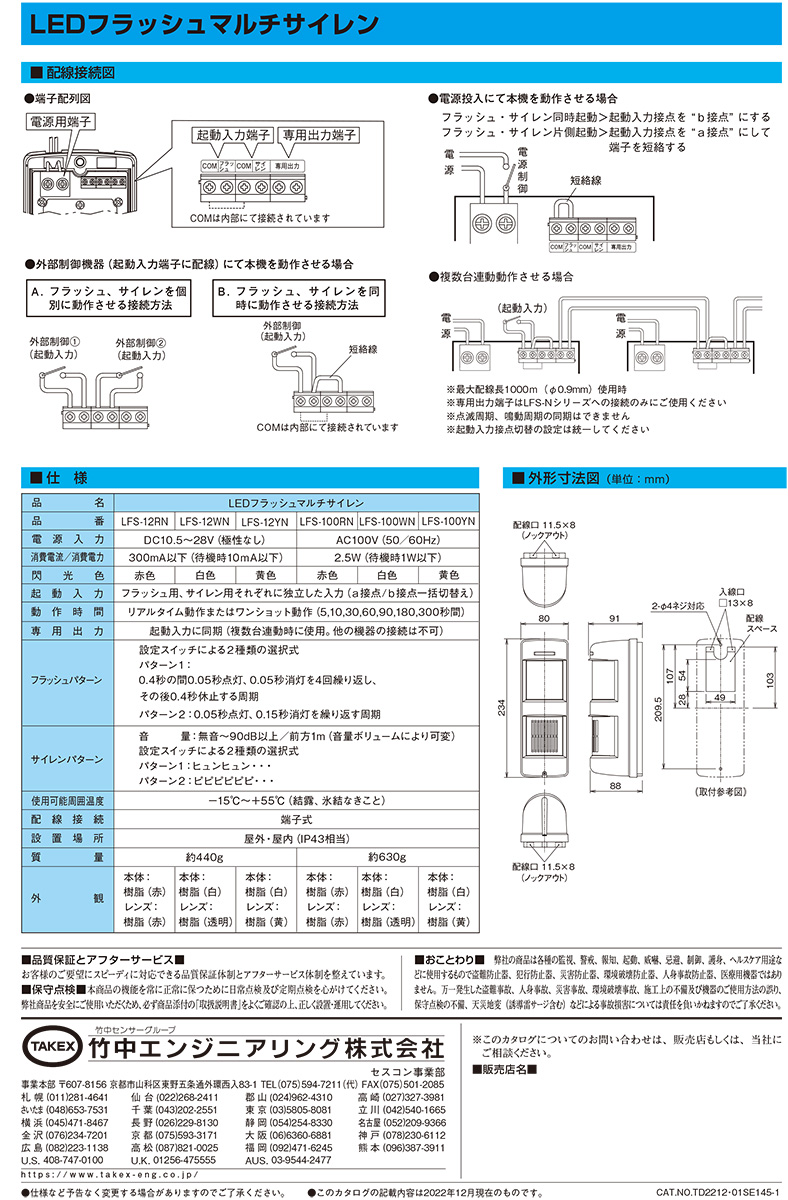

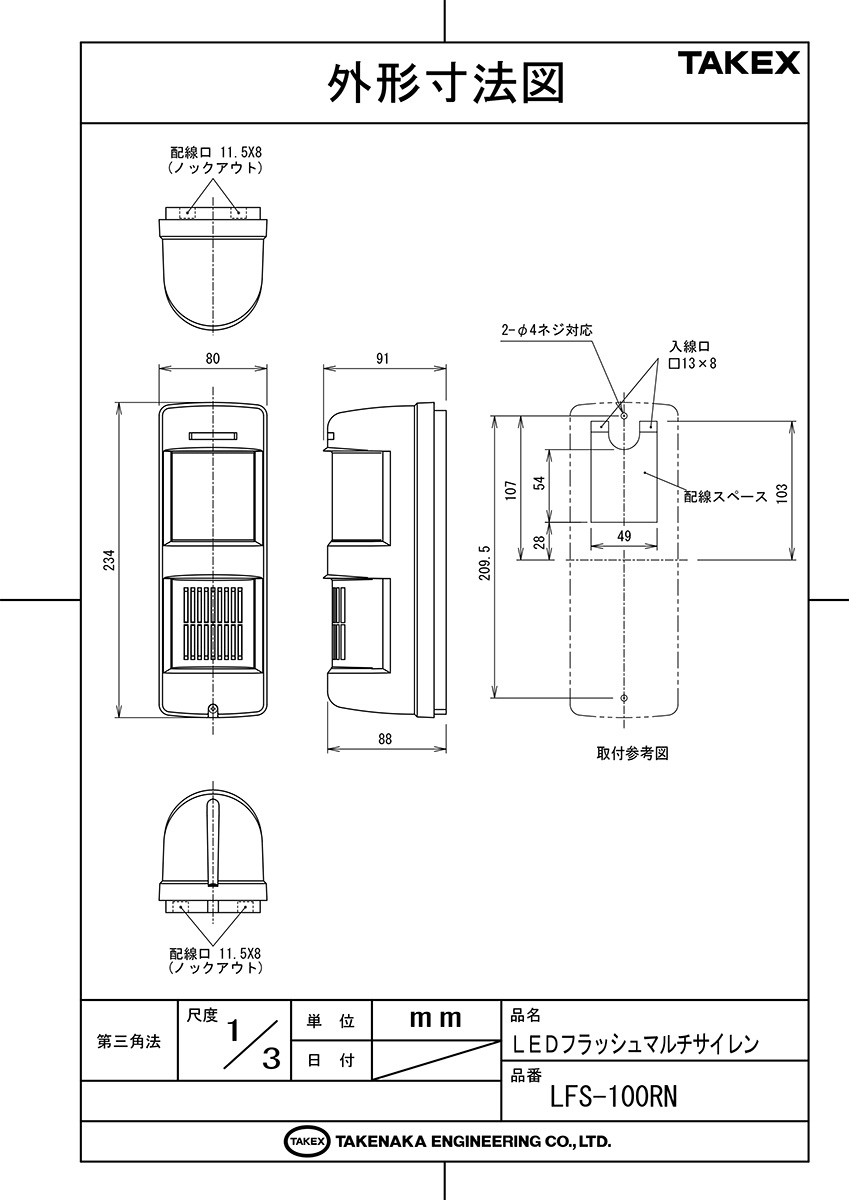

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 侵入監視システムでの威嚇
  • 工場の設備異常・プロセス報知
  • 駐車場の出庫警告・注意喚起
  • 店舗の非常通報システム
  • 夜間の工事現場等の視認性確保

導入前に確認したいポイント

  • 電源がAC100Vであること（電気工事士による施工推奨）
  • 設置場所がIP43（防雨）範囲内であること
  • 閃光色が「赤」で用途に合致しているか
  • 連動させる機器の接点出力（a接点/b接点）

特長

光源に高輝度LEDを採用した堅牢設計

光源に高輝度LEDを採用。従来のキセノン管方式と比較して、圧倒的な長寿命化を実現しました。電球切れのリスクが大幅に軽減されるだけでなく、振動や衝撃に対しても物理的に堅牢な構造となっており、長期にわたり安定したパフォーマンスを発揮します。

2種類の点滅モードから選択可能

内部スイッチの切り替えにより、2パターンの点滅周期を選択できます。パターン1は「4回の高速点滅と休止」を繰り返すリズム感のある警告、パターン2は「一定間隔での連続点滅」となっており、報知の緊急度や用途に合わせて最適な見え方を設定できます。

最大90dBの大音量と2種類のサイレン音

「ヒュンヒュン…」という警報音と、「ピピピピ…」という電子音の2種類を搭載。前方1mで90dB以上の大出力を誇り、騒音のある環境でも確実に異常を知らせます。音量ボリュームにより無音から最大まで調整可能なため、光のみの報知デバイスとしても活用可能です。

ワンショットタイマー機能による柔軟な制御

立ち上がり信号を受けることで、あらかじめ設定した時間だけ動作させる「ワンショットタイマー」を搭載。5秒から最大300秒まで8段階の時間設定が可能で、入力信号が短時間でも確実に警報を継続させることができます。リアルタイム動作との選択も可能です。

電源・起動入力の個別配線に対応

電源入力端子と起動入力端子が分かれているため、無電圧接点信号によるスマートな制御が可能です。また、起動入力を常時短絡しておくことで、電源の供給自体をオン/オフして動作させるシンプルな運用にも対応します。

複数台の連動を可能にする専用出力端子

本機には専用の出力端子が備わっており、1台目が動作した際に他のLFS-Nシリーズへ信号を送り、複数台を同期させて一斉にフラッシュ・鳴動させることができます。広い敷地や複数の部屋で同時に警告を出したい場合に極めて有効です。

屋外・半屋外設置が可能な防雨構造

IP43相当の防雨構造を採用。直接水が当たらない場所であれば屋外壁面への設置が可能です。防犯用途だけでなく、駐車場や建物の外周部における注意喚起など、設置環境を選びません。

接点論理の切り替え（a接点/b接点）

DIPスイッチにより、入力接点の論理を「a接点（閉じて動作）」または「b接点（開いて動作）」に一括で切り替えられます。セキュリティラインの断線検知を兼ねたシステム設計など、高度な現場要求にも応えます。

選定時に評価したい強み

  • 音と光のハイブリッド： 視覚と聴覚の両面から確実にアプローチできる。
  • AC100V直結： 外部アダプタ不要で、建物の電気系統から直接給電可能。
  • メンテナンス性： LED採用により電球交換の手間を排除。
  • カスタマイズ性： 音量、タイマー、パターン、論理設定がすべて現場で完結。

施工・設置ガイド

本製品の性能を最大限に発揮し、安全にご利用いただくための施工上の重要事項です。AC100Vタイプ（LFS-100RN）の設置には電気工事士の資格が必要です。

確認項目 この製品での考え方
設置の向き 必ず「垂直（縦向き）」に固定してください。横向きや逆さまでの設置は浸水の原因となります。
取付ピッチ 209.5mmです。付属のタッピングネジ2本を使用して確実に固定してください。
防水処理 壁面との隙間や入線口、ノックアウトの穴には必ずコーキング（シリコンパテ等）を施してください。
禁止環境 常時水がかかる場所、蒸気や油煙の多い場所、腐食性ガスの発生する場所には設置できません。
連動接続 専用出力端子には、LFS-Nシリーズ以外の機器を絶対に接続しないでください。

内部設定（DIPスイッチ）

基板上の6極DIPスイッチにより動作モードを決定します。設定変更後は動作確認を必ず行ってください。

スイッチNo. 内容 OFF (下側) ON (上側)
1 フラッシュパターン パターン1 (間欠点滅) パターン2 (連続点滅)
2 サイレンパターン パターン1 (ヒュンヒュン) パターン2 (ピピピピ)
3 入力接点切替 a接点 (閉じて動作) b接点 (開いて動作)
4, 5, 6 タイマー設定 OFF/OFF/OFF：リアルタイム
ON/OFF/OFF：10秒 / OFF/ON/OFF：60秒 / OFF/OFF/ON：5秒
※全8段階。詳細は仕様書参照。

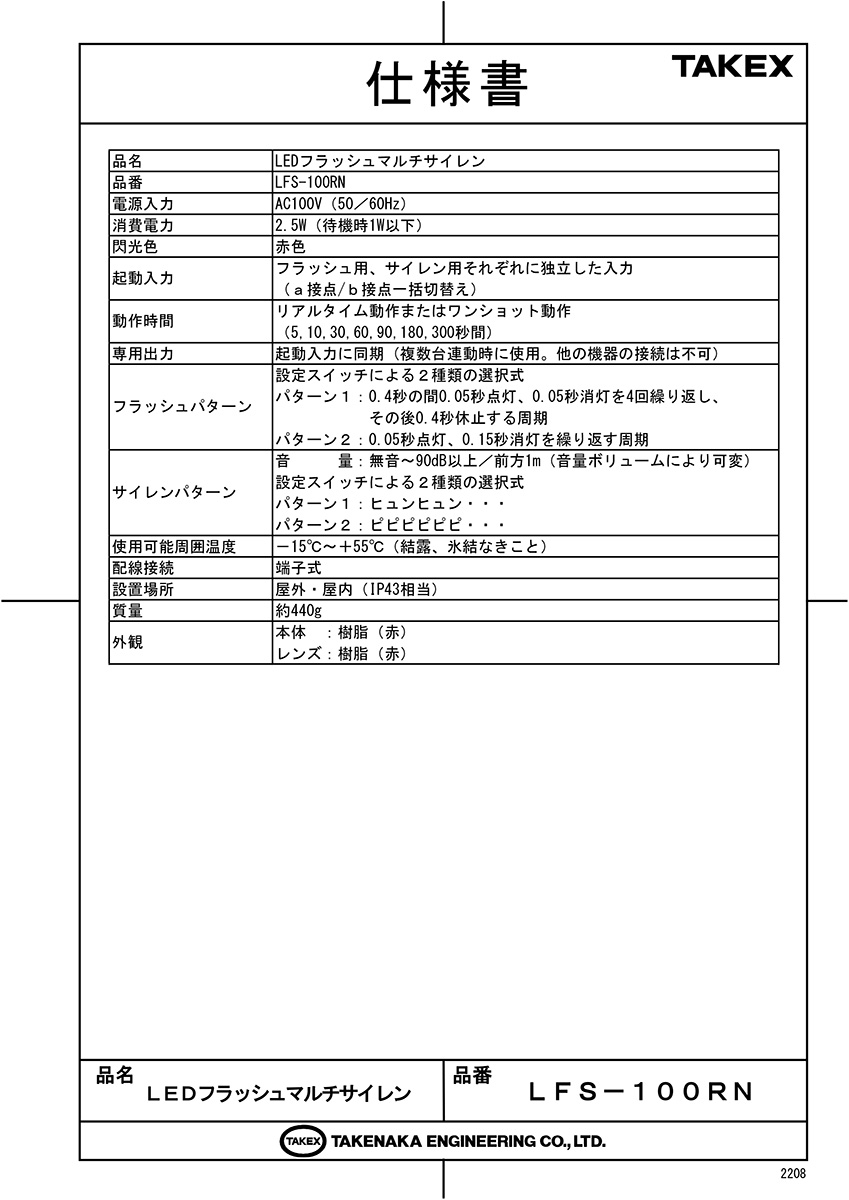

製品仕様

項目 内容
品名 ＬＥＤフラッシュマルチサイレン
品番 ＬＦＳ－１００ＲＮ
電源入力 ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力 ２．５Ｗ（待機時１Ｗ以下）
閃光色 赤色
起動入力 フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間 リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力 起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン 設定スイッチによる２種類の選択式
パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期
パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン 音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）
設定スイッチによる２種類の選択式
パターン１：ヒュンヒュン・・・
パターン２：ピピピピピピ・・・
使用可能周囲温度 －１５℃〜＋５５℃（結露・氷結なきこと）
配線接続 端子式
設置場所 屋外・屋内（ＩＰ４３相当）
質量 約６３０ｇ（マニュアル記載値準拠、ACタイプ） / 約４４０ｇ（DCタイプ等共通値）
外形寸法 幅80mm × 高さ234mm × 奥行88mm
外観 本体：樹脂（赤） / レンズ：樹脂（赤）

FAQ

屋外での設置は可能ですか？ はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、完全防水ではないため、直接ホースで水をかけたり、常に水が溜まる場所への設置は避けてください。
音を出さずに光（フラッシュ）だけで使用できますか？ 可能です。内部の音量ボリュームを左に回しきることで無音状態に設定できます。
フラッシュとサイレンを別々のタイミングで動作させられますか？ はい、フラッシュ用とサイレン用の入力端子が独立しているため、別々の接点信号を入力することで個別に制御可能です。
AC100Vの電源供給のみで（接点信号なしで）鳴らすことはできますか？ 可能です。あらかじめ「COM」端子と各入力端子を短絡（ジャンパー）しておけば、AC100Vが通電された瞬間に動作を開始します。
サイレンの音量を調整できますか？ はい、本体内部の音量ボリュームにより、無音から最大90dB（前方1m）以上の範囲で調整できます。
設定した時間だけ鳴らして自動で止めることはできますか？ はい、ワンショットタイマー機能を使用することで、5秒〜300秒の範囲で動作時間を設定し、自動停止させることができます。
複数台を同期させて連動動作させることは可能ですか？ はい、専用出力端子を介して他のLFS-Nシリーズへ接続することで、親機の動作に同期させて一斉に報知させることが可能です。
LEDの交換は必要ですか？ LEDは非常に長寿命なため、キセノン管のような定期的な交換は原則不要です。メンテナンスの手間を軽減できます。
b接点（常時閉、開いて動作）のセンサーを繋げられますか？ はい、内部のDIPスイッチ3番をONに設定することで、b接点入力での動作に対応します。
清掃時に注意することはありますか？ シンナーやベンジン、アルカリ性洗剤などはプラスチックを傷めるため使用しないでください。柔らかい布で水拭きをしてください。
