セキュリティシグナル [TO-810CA]

セキュリティシグナル [TO-810CA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティシグナル LED表示灯 防雨構造 犯罪抑止

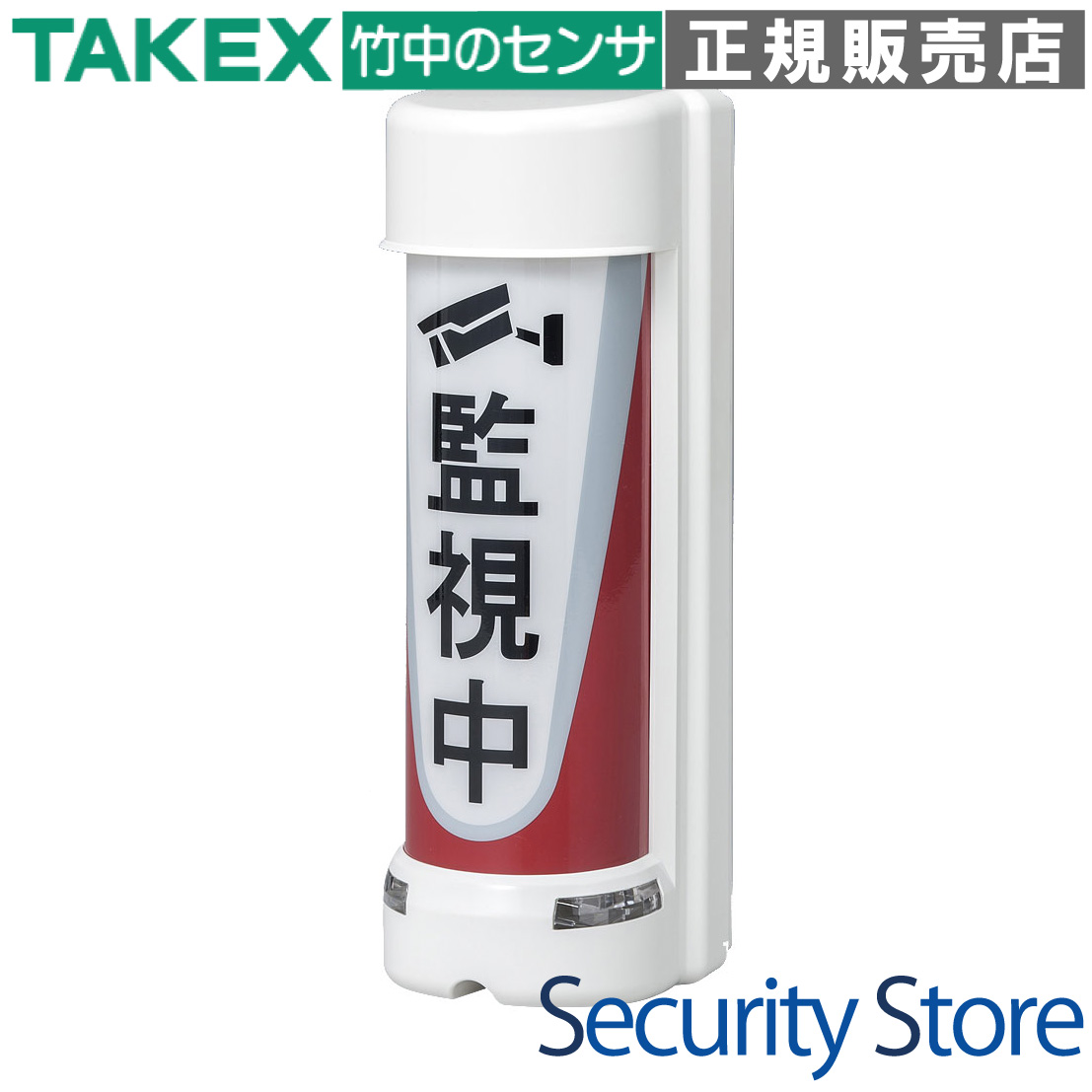

TO-810CA セキュリティシグナル（監視中）

TO-810CAは、高輝度LEDフラッシュにより侵入者を強力に威嚇するセキュリティ表示灯です。警戒システムと連動し、異常時には赤色LEDが点滅、夜間は常夜灯（白色LED）として機能することで、24時間体制の犯罪抑止効果を発揮します。

  • 型番： TO-810CA
  • 表示内容： 監視中
  • 電源電圧： DC10V〜28V（極性なし）
  • 使用光源： 赤色LED（警報用）、白色LED（常夜灯・警報用）
  • 保護構造： 防雨構造（屋外・屋内対応）
  • 設置用途： 外壁、勝手口、資材置場、駐車場などのセキュリティ強化

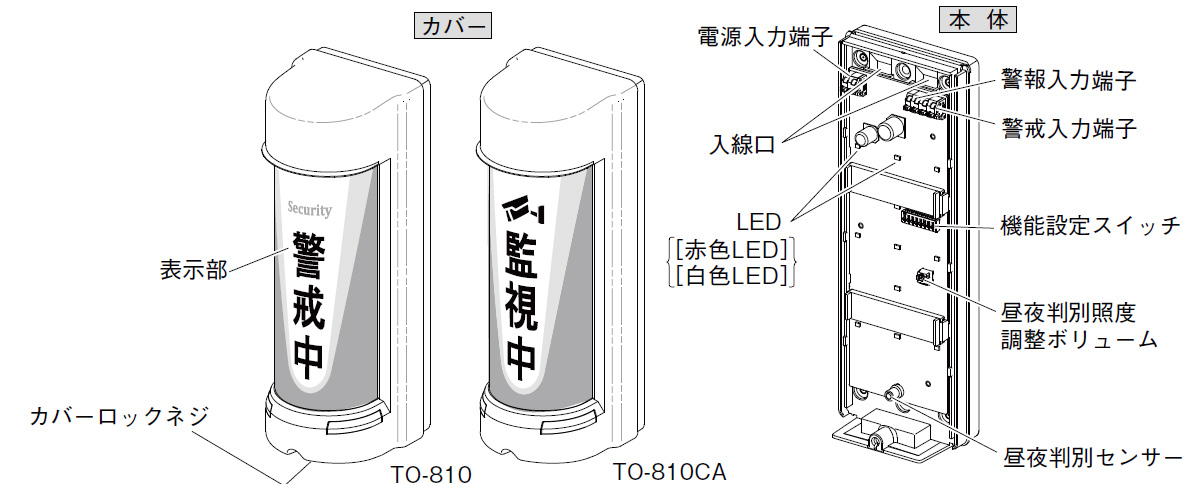

セキュリティシグナル TO-810CA 製品画像

資料ダウンロード

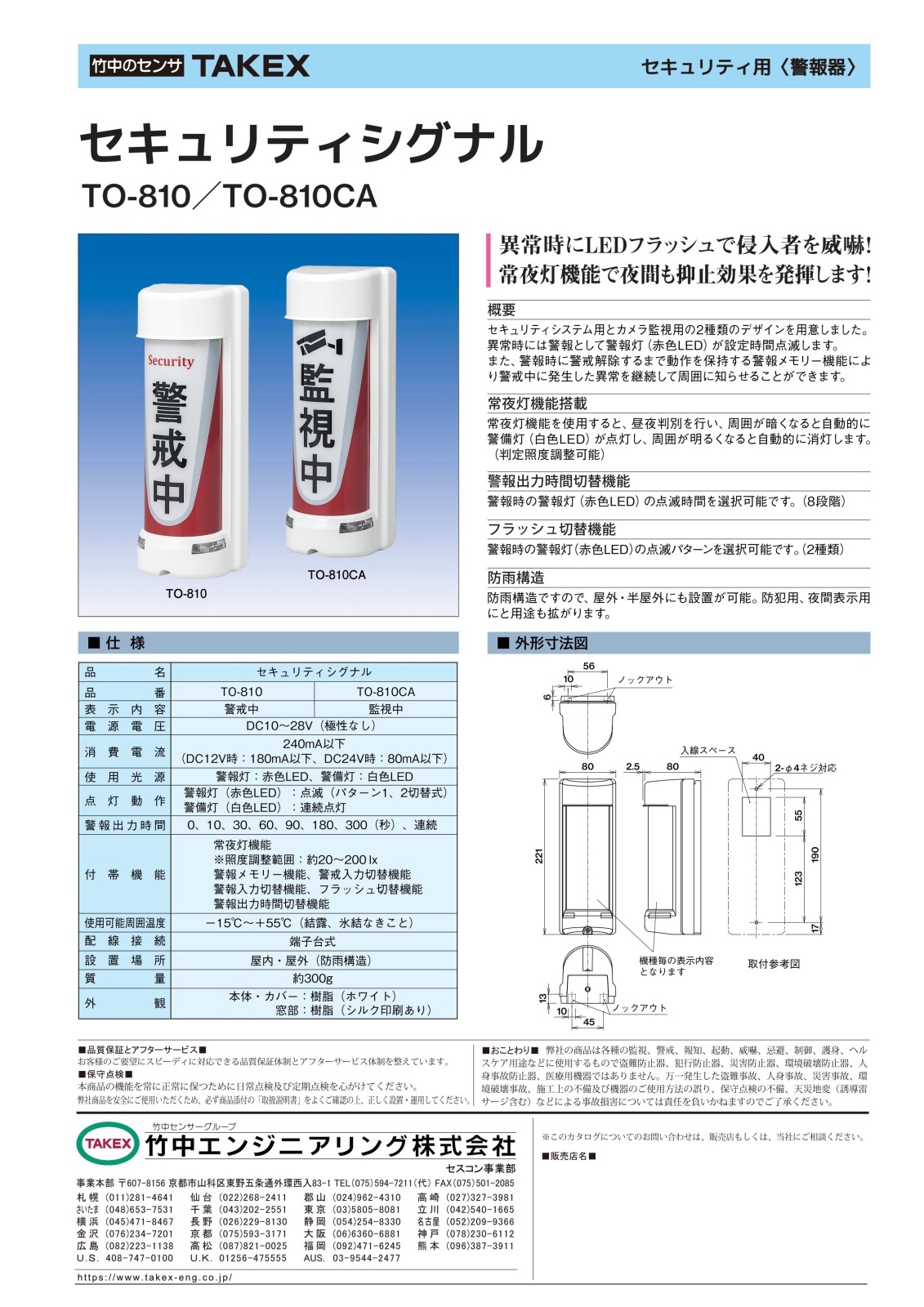

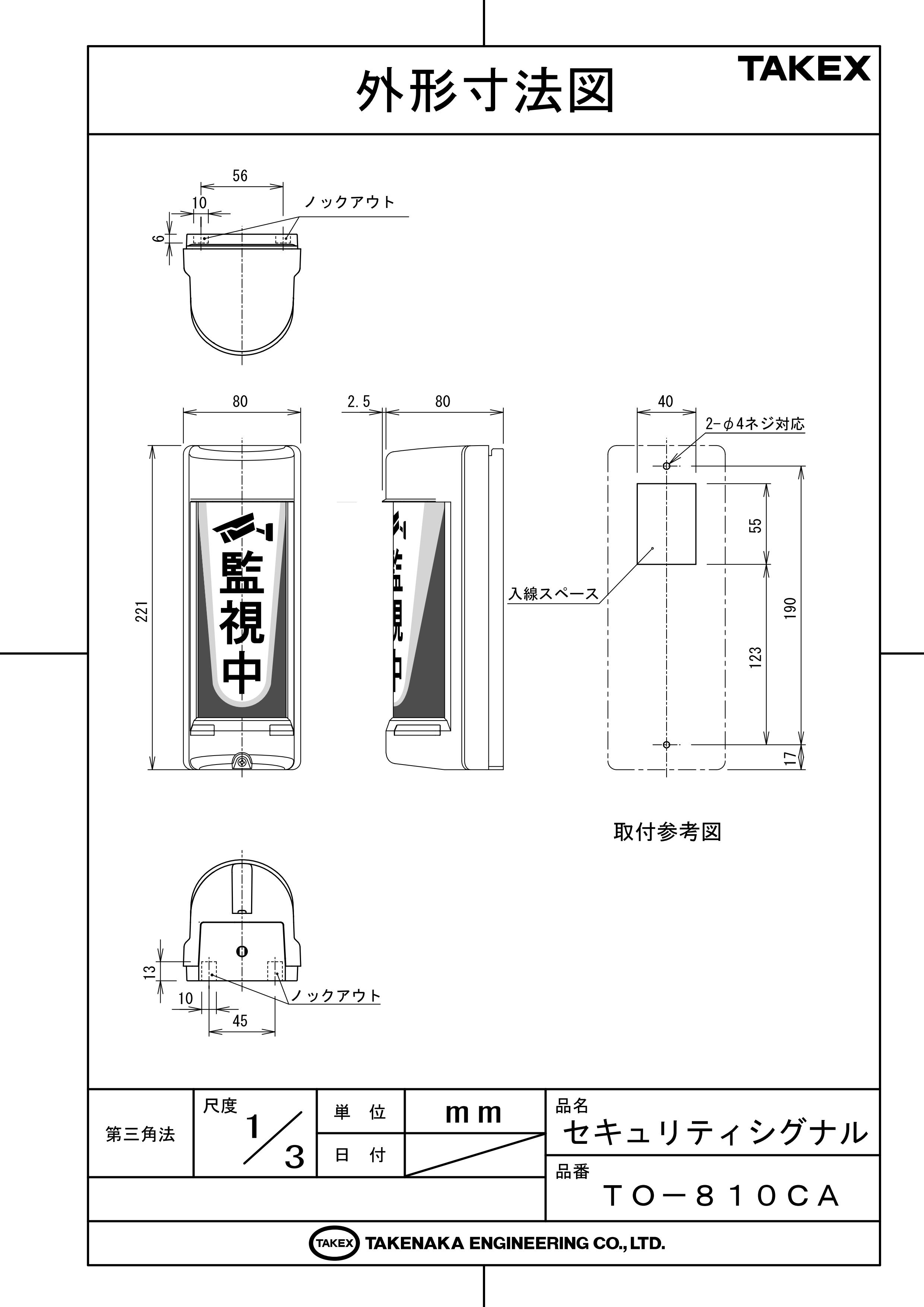

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・工場の勝手口や通用口の警告灯
  • 資材置場や駐輪場などの夜間防犯・抑止
  • セキュリティシステム稼働状況の外部表示
  • 店舗やビル外壁での犯罪未然防止

導入前に確認したいポイント

  • 供給電源がDC10V〜28Vの範囲内であるか
  • 外部制御器（コントローラ）との連動設定（a/b接点）
  • 設置場所が直噴流（放水）を受けない環境か
  • 壁面固定のためのアンカー等の準備

特長

高輝度LEDによる視認性の高い警告機能

光源に高輝度赤色LEDおよび白色LEDを採用。昼間でも視認性が高く、遠目からでも警戒状態や異常発生を明確に伝えることができます。LED採用により長寿命であり、メンテナンスの手間も大幅に軽減されます。

夜間の抑止効果を高める常夜灯機能

周囲の明るさを検知する昼夜判別センサーを搭載。暗くなると自動で白色LEDが常夜灯として点灯し、明るくなると消灯します。夜間の防犯灯として機能しながら、不審者に対して「管理されている場所」であることを強く印象づけます。

現場に合わせた警報出力時間の8段階切替

警報時のLED点滅時間を、用途に合わせて「0秒、10秒、30秒、60秒、90秒、180秒、300秒、連続」の8段階から自由に選択可能です。システムの運用ルールに基づいた細かな設定が可能です。

2種類のフラッシュパターンを選択可能

警報灯（赤色LED）の点滅パターンを2種類から切り替えられます。現場の雰囲気に合わせて、より注意を惹きやすいパターンを選択することで、高い威嚇効果を発揮します。

事後の確認を可能にする警報メモリー機能

警報が発生した後、警戒解除操作を行うまで動作を保持する機能を備えています。管理者が不在時に発生した異常を帰還時に一目で確認でき、見落としを防ぎます。

施工を容易にする極性なし電源設計

DC10V〜28Vの広い電圧に対応しており、さらに電源入力は極性なしの設計を採用しています。現場での配線ミスによる故障リスクを低減し、スムーズな施工をサポートします。

屋外設置に対応した堅牢な防雨構造

雨の当たる屋外や半屋外にも設置可能な防雨構造を採用。堅牢な樹脂筐体（ホワイト）は景観を損なわず、多様な建築デザインにマッチします。

昼夜判別感度のボリューム調整機能

常夜灯が点灯し始める明るさを約20〜200lxの範囲で調整可能です。設置場所の環境（街灯の有無や影の入り方）に応じて、最適なタイミングで動作させることができます。

選定時に評価したい強み

  • 優れた威嚇・抑止力： 赤色フラッシュと白色常夜灯の使い分けにより、心理的抑止効果が非常に高い。
  • 高い汎用性： 警戒・警報入力ともに接点切替（a接点/b接点）が可能で、既存システムを選ばない。
  • 長距離配線対応： DC24V時にはφ1.2mm単線で最大1,700mもの配線が可能で、大規模現場にも対応。
  • 確実な施工性： 本体とカバーの2分割構成で、壁面固定や配線処理がしやすい設計。

施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下のガイドラインに従って施工を行ってください。特に防水対策としてのコーキング処理は必須となります。

確認項目 この製品での考え方
取付方法 壁面にタッピングネジ2本で固定。アンカーは壁材に適したものを使用。
防水処理 ベースと壁面の隙間をシリコン系シーリング材で必ずコーキングしてください。
配線引き込み 露出配線時はノックアウト部を、埋込配線時は背面の穴を利用。
禁止事項 ホース等による直接放水、常時湿気の多い場所への設置、光源の直視は厳禁。

推奨配線距離

電線サイズ（単線） DC12V使用時 DC24V使用時
φ0.65mm 100m 500m
φ0.90mm 200m 950m
φ1.20mm 400m 1,700m

内部設定（DIPスイッチ）

SW番号 機能 OFF側 ON側
1 常夜灯機能 なし あり
2 警報メモリー なし あり
3 警戒入力切替 a接点 b接点
4 警報入力切替 a接点 b接点
5 フラッシュ パターン1 パターン2

トラブルシューティング

全く動作しない場合は？ 電源電圧がDC10V〜28Vの範囲で供給されているか、配線の断線や短絡がないかを確認してください。
LEDが点灯・点滅しない場合は？ 外部制御器（コントローラ）からの信号が正常に出力されているか、a/b接点の設定が合っているかを確認してください。
常夜灯が点灯しない場合は？ 内部の昼夜判別調整ボリュームを確認し、明るい環境下であれば「明」方向に回して感度をテストしてください。

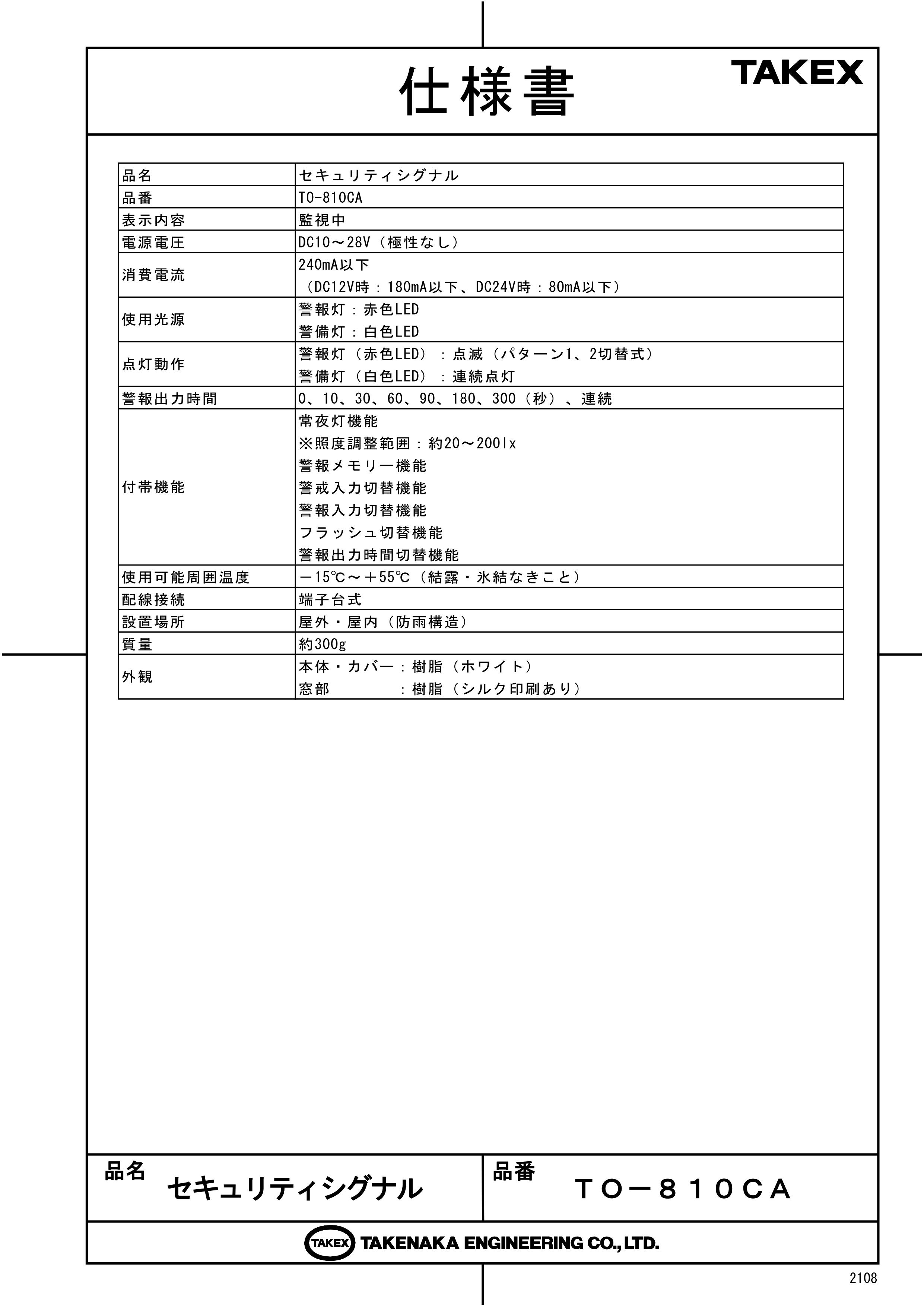

製品仕様

項目 内容
品名 セキュリティシグナル
品番 Ｔ０－８１０ＣＡ
表示内容 監視中
電源電圧 ＤＣ１０〜２８Ｖ（極性なし）
消費電流 ２４０ｍＡ以下（ＤＣ１２Ｖ時：１８０ｍＡ以下、ＤＣ２４Ｖ時：８０ｍＡ以下）
使用光源 警報灯：赤色ＬＥＤ　警備灯：白色ＬＥＤ
点灯動作 警報灯（赤色ＬＥＤ）：点滅（パターン１、２切替式）
警備灯（白色ＬＥＤ）：連続点灯
警報出力時間 ０、１０、３０、６０、９０、１８０、３００（秒）、連続
付帯機能 常夜灯機能（※照度調整範囲：約２０〜２００ｌｘ）
警報メモリー機能
警戒入力切替機能
警報入力切替機能
フラッシュ切替機能
警報出力時間切替機能
使用可能周囲温度 －１５℃〜＋５５℃（結露・氷結なきこと）
配線接続 端子台式
設置場所 屋外・屋内（防雨構造）
質量 約３００ｇ
外観 本体・カバー：樹脂（ホワイト）
窓部：樹脂（シルク印刷あり）

FAQ

Q：電源に極性はありますか？ A：いいえ、無極性設計ですのでプラス・マイナスの向きを気にせず配線いただけます。
Q：雨のかかる屋外に設置できますか？ A：はい、防雨構造ですので屋外設置が可能です。ただし、ホース等による直接の放水は故障の原因となるため避けてください。
Q：常夜灯を常にオフにすることはできますか？ A：はい、内部のDIPスイッチ1番をOFFにすることで、常夜灯機能を無効に設定できます。
Q：警報メモリー機能とはどのようなものですか？ A：設定した警報出力時間が終了しても、LED点滅を継続させて異常があったことを知らせる機能です。警戒入力を解除することでリセットされます。
Q：消費電流はどのくらいですか？ A：最大240mA以下です。DC12V駆動時は約180mA以下、DC24V駆動時は約80mA以下となります。
Q：対応する電圧の範囲は？ A：DC10VからDC28Vまで幅広く対応しております。
Q：施工時に気をつけることはありますか？ A：防水性を保つため、ベースと壁面の隙間をシリコン系シーリング材でコーキング処理することを強く推奨します。
Q：常夜灯が点灯し始める明るさを変更できますか？ A：はい、内部の昼夜判別調整ボリュームによって、約20lx〜200lxの範囲で感度を調整可能です。
Q：LEDが切れた場合は交換できますか？ A：LEDは基板一体型の設計のため、お客様自身での交換はできません。長寿命設計となっておりますが、万が一の故障時は本体の修理・交換をご検討ください。
Q：どのようなコントローラに接続できますか？ A：a接点またはb接点の警報・警戒出力を持つほとんどのセキュリティコントローラや制御盤に接続可能です。
