LEDフラッシュマルチサイレン [LFS-100WN]

LEDフラッシュマルチサイレン [LFS-100WN]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュサイレン AC100V電源 屋外設置対応(IP43) 白色閃光

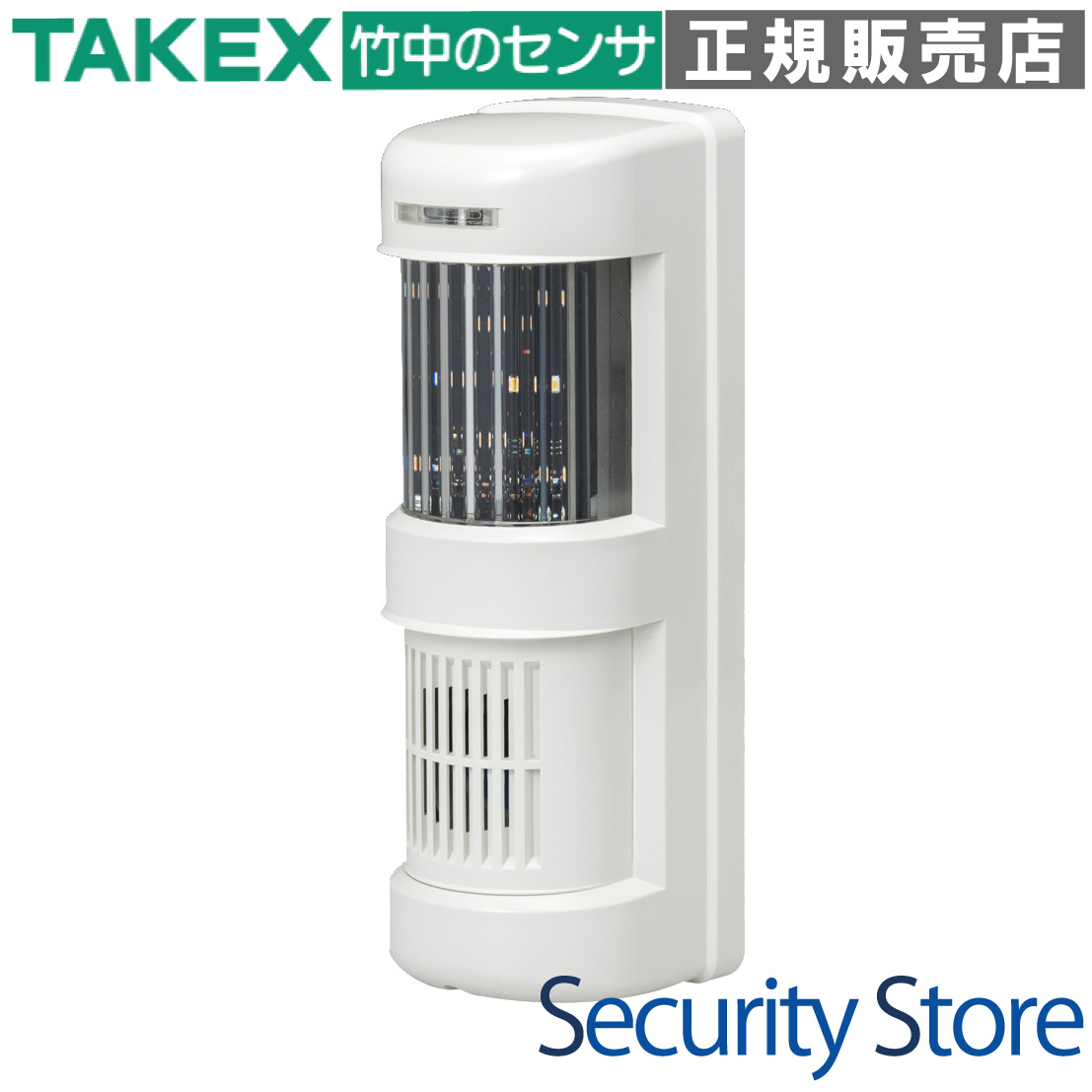

LFS-100WN LEDフラッシュマルチサイレン（ホワイト）

高輝度LEDによる鮮烈なフラッシュと、最大90dBの大音量サイレンを一体化したマルチ警報デバイスです。AC100V直結で動作し、侵入者への威嚇から設備の異常報知まで、幅広い用途で現場の「視覚」と「聴覚」に訴える確実な通知を実現します。

  • 型番： LFS-100WN
  • 製品名： LEDフラッシュマルチサイレン
  • 電源電圧： AC100V (50/60Hz)
  • 閃光色： ホワイト（白色）
  • 設置場所： 屋内・屋外（IP43相当・防雨構造）
  • 音量： 最大90dB以上（前方1m・可変調整可能）
LFS-100WN LEDフラッシュマルチサイレン

資料ダウンロード

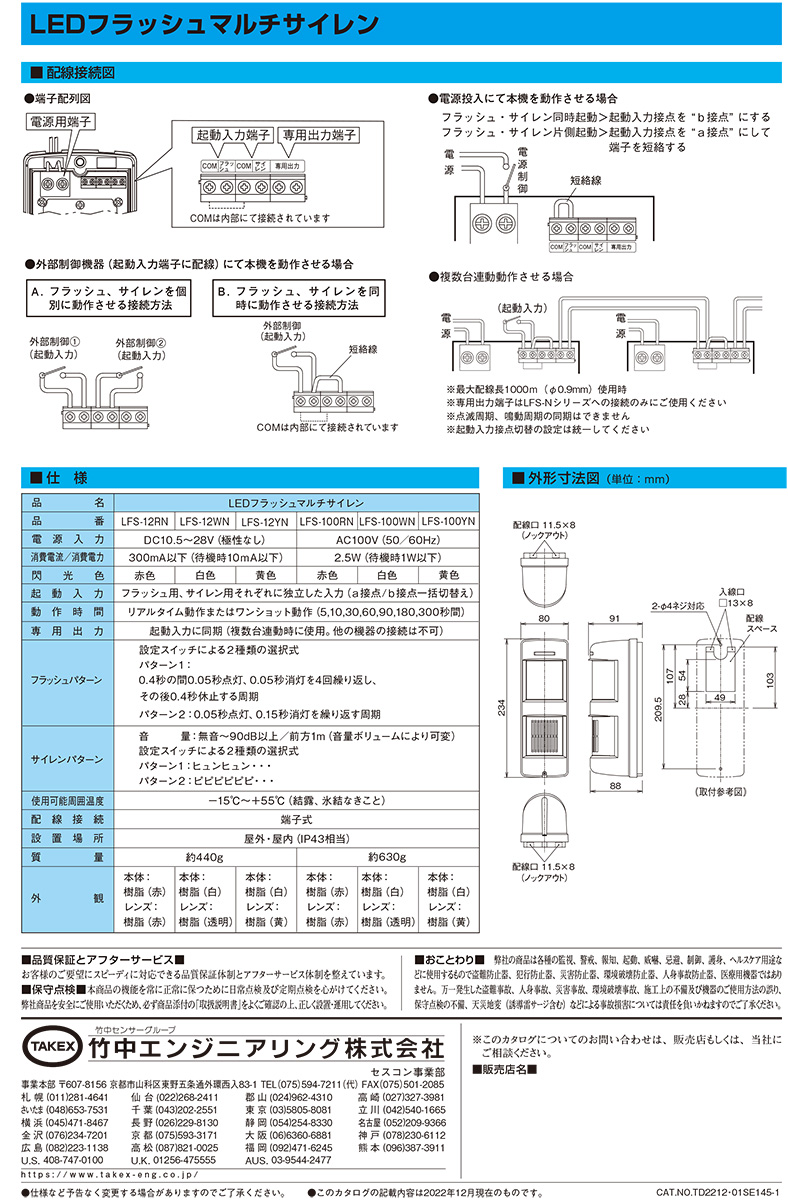

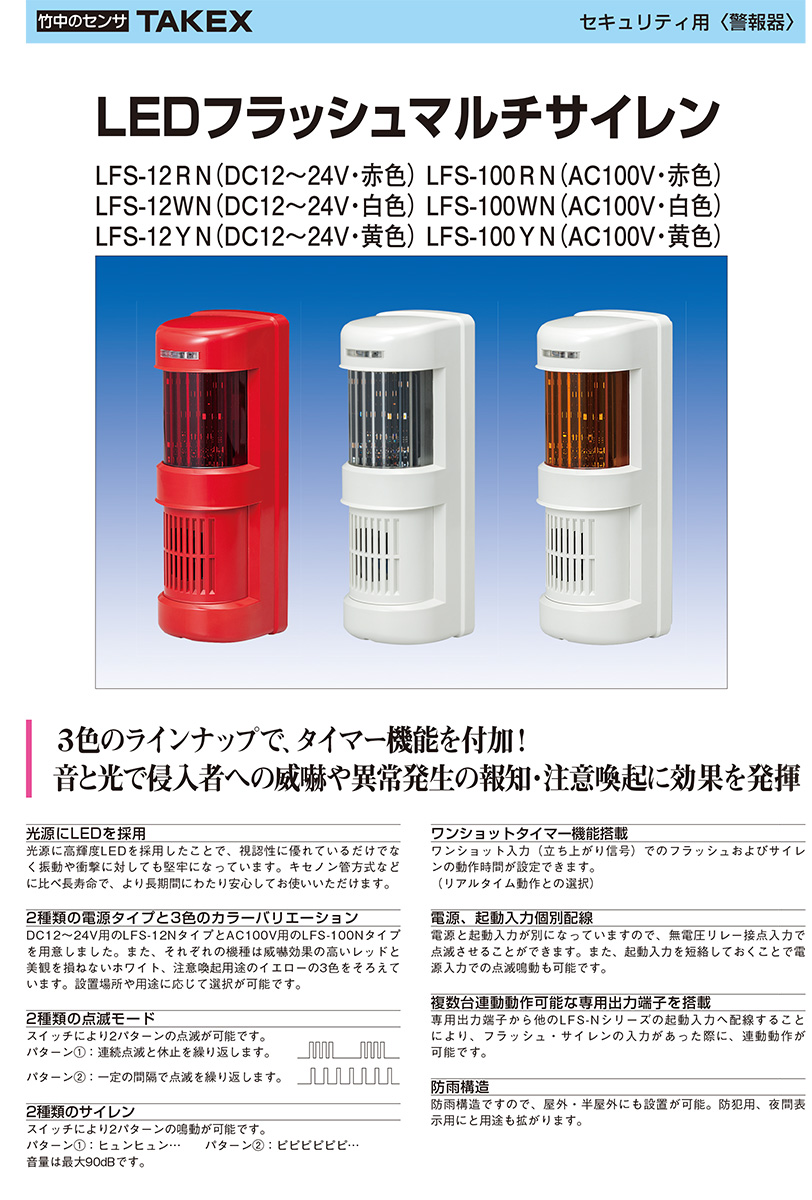

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティシステムの警報・威嚇
  • 工場・倉庫の設備異常報知
  • 駐車場の出庫注意喚起
  • 公共施設や店舗の非常用通知
  • 夜間の工事現場等の注意表示

導入前に確認したいポイント

  • 電源がAC100Vであること
  • 設置場所が直接水没しないこと（IP43）
  • 音量の調整が必要な環境かどうか
  • 起動入力（a接点/b接点）の仕様
  • 複数台連動の有無

特長

高輝度LED採用による優れた視認性と長寿命

光源に最新の高輝度LEDを搭載。従来のキセノン管方式と比較して、振動や衝撃に強く、圧倒的な長寿命を実現しています。メンテナンスコストを抑えつつ、昼夜を問わず高い視認性で異常を知らせます。

現場に合わせて選べる2種類の点滅パターン

内部スイッチの切り替えにより、「0.4秒間に4回高速点滅を繰り返すパターン」と「一定間隔で連続点滅するパターン」の2通りを選択可能。警報の緊急度や周囲の環境に合わせて最適な視覚効果を選べます。

最大90dBの大音量と2種類のサイレン音

前方1mで90dB以上の出力を誇る強力なサイレンを内蔵。「ヒュンヒュン…」という威嚇音と、「ピピピピ…」という報知音の2パターンから選択可能です。音量はボリューム調整により無音まで絞ることもできます。

柔軟なシステム構築を支えるワンショットタイマー

5秒から300秒まで8段階の設定が可能なワンショットタイマー機能を搭載。入力信号が途絶えた後も一定時間動作を継続させることができるため、瞬間的な接点入力でも確実に警報を維持できます。

電源と起動入力の個別配線による高度な制御

電源入力と起動信号入力（無電圧リレー接点）が独立しているため、コントローラや各種センサーとの連携が容易です。起動入力を短絡させておくことで、電源のON/OFFだけで動作させるシンプルな運用も可能です。

複数台の同時動作を可能にする専用出力端子

本機には「専用出力端子」が備わっており、1台目の入力を受けて他のLFS-Nシリーズを同時に動作させることができます。広大な敷地や複数のフロアで一斉に警報を鳴らしたい場合に有効です。

屋外設置に対応するIP43相当の防雨構造

雨が直接かかる屋外環境にも設置可能な防雨構造を採用。背面ノックアウトにより隠ぺい配線・露出配線の両方に対応し、壁面に美しく、かつ強固に取り付けることができます。

a接点・b接点の両論理に対応

内部DIPスイッチにより、入力接点の論理（a接点：閉じて動作／b接点：開いて動作）を切り替えられます。通常運用だけでなく、断線監視を兼ねたセキュリティ用途にも対応可能です。

選定時に評価したい強み

  • 信頼のLED光源： 振動に強く、キセノン管のような定期交換がほぼ不要。
  • 音と光の分離制御： 配線次第でフラッシュのみ、サイレンのみの動作も可能。
  • 幅広いタイマー設定： 5秒〜5分の範囲で現場運用に合わせた保持時間を設定可能。
  • 容易な施工性： AC100V直結・極性なしの電源端子で、結線ミスを低減。

施工・設置ガイド

本製品の性能を十分に発揮させるため、以下のガイドラインに従って施工を行ってください。なお、AC100Vの配線には電気工事士の資格が必要です。

確認項目 この製品での考え方・注意点

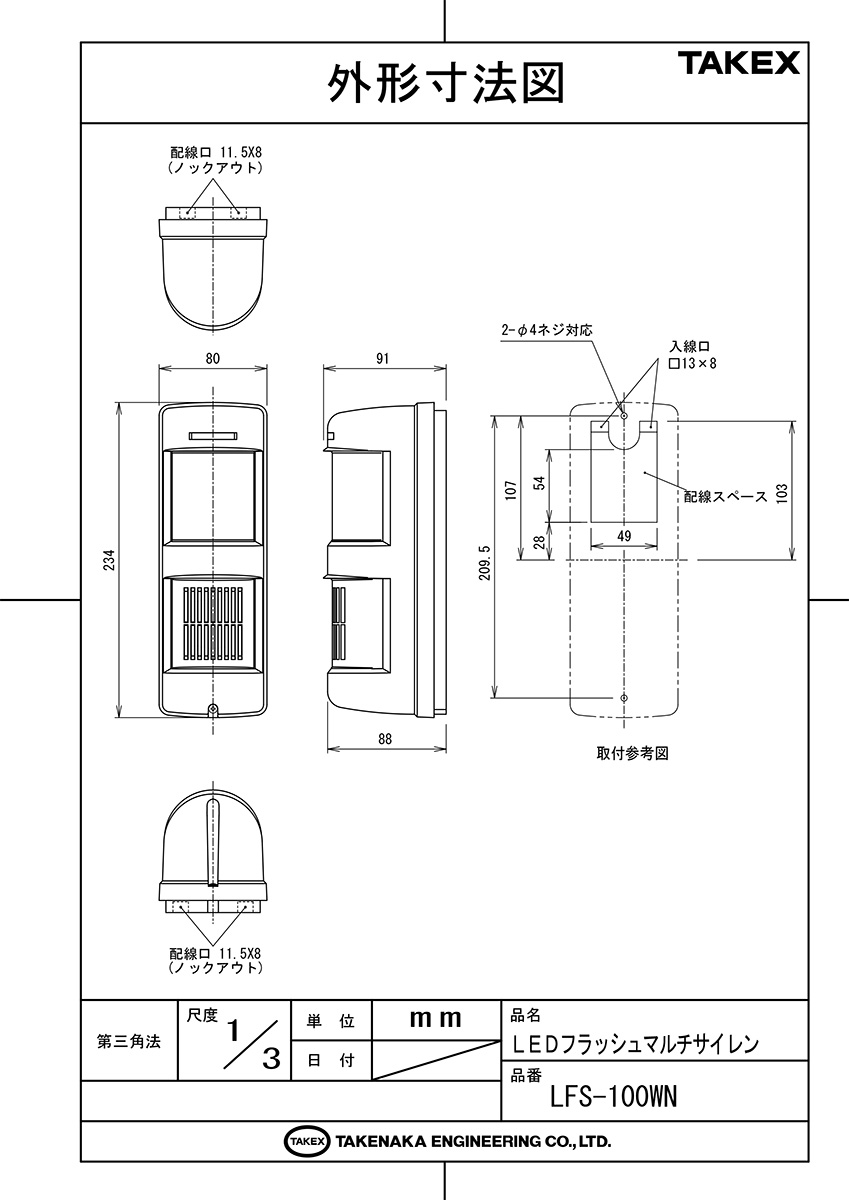

取付ピッチ 209.5mm（垂直に固定してください）
配線処理 壁面との隙間や入線口は、浸水・防虫のためコーキング処理を推奨。
設置環境 油煙、蒸気、腐食性ガスの発生する場所は避けてください。

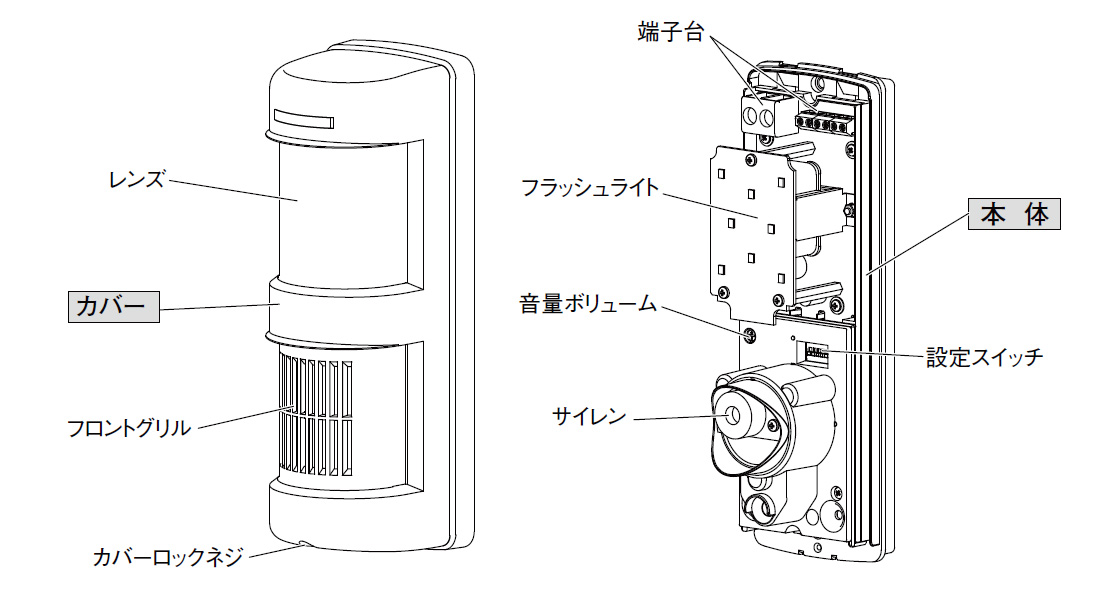

音量調整 基板上のボリュームを右に回すと大きく、左に回すと小さくなります。

DIPスイッチ設定表

SW番号 設定項目 OFF（下側） ON（上側）
1 フラッシュパターン パターン1（間欠点滅） パターン2（連続点滅）
2 サイレンパターン パターン1（ヒュンヒュン） パターン2（ピピピピ）
3 接点切替 a接点 b接点
4〜6 タイマー設定 リアルタイム〜300秒の8段階

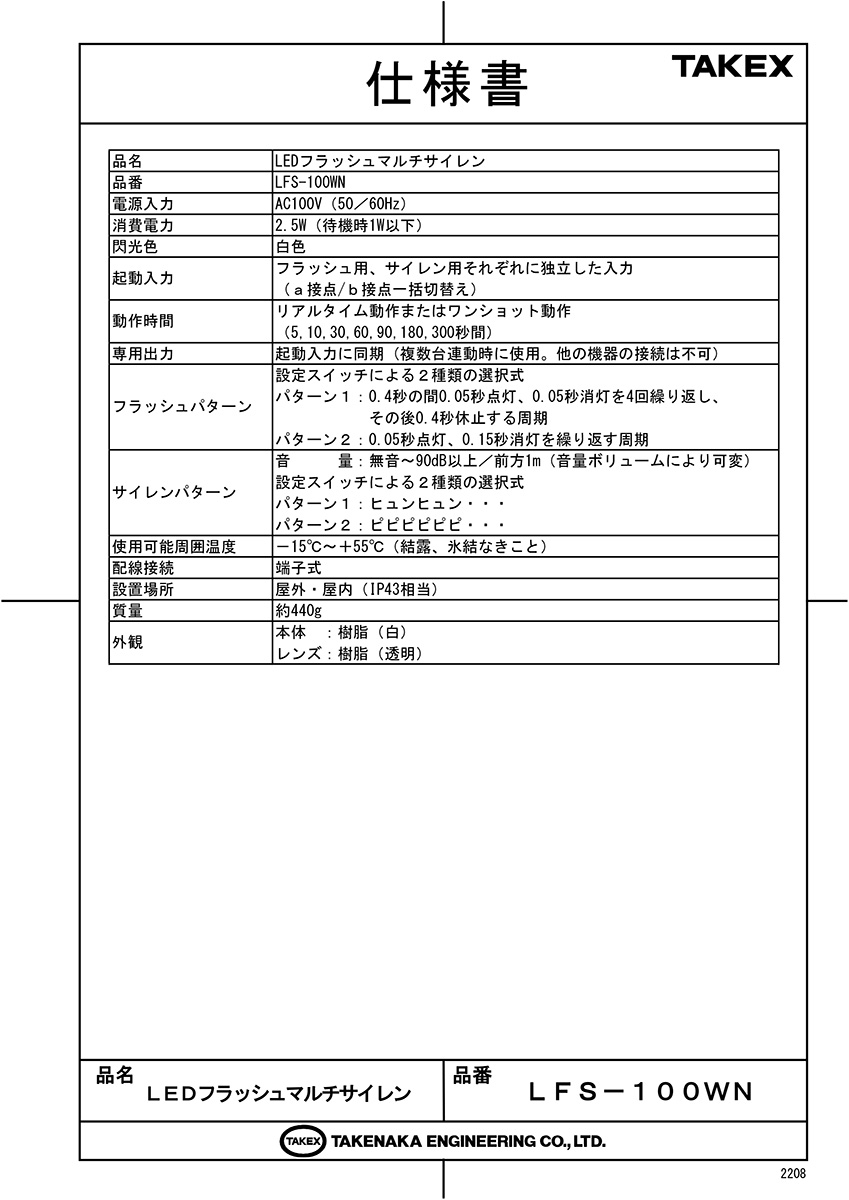

製品仕様

項目 内容
品名 ＬＥＤフラッシュマルチサイレン
品番 ＬＦＳ－１００ＷＮ
電源入力 ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力 ２．５Ｗ（待機時１Ｗ以下）
閃光色 白色
起動入力 フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間 リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力 起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン 設定スイッチによる２種類の選択式
パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期
パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン 音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）
設定スイッチによる２種類の選択式
パターン１：ヒュンヒュン・・・
パターン２：ピピピピピピ・・・
使用可能周囲温度 －１５℃〜＋５５℃（結露・氷結なきこと）
配線接続 端子式
設置場所 屋外・屋内（ＩＰ４３相当）
質量 約４４０ｇ
外観 本体：樹脂（白）
レンズ：樹脂（透明）

FAQ

Q：屋外に設置できますか？ A：はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、完全防水ではありませんので、ホースで直接水をかけたり、常に水が浸かる場所には設置しないでください。
Q：音を出さずにフラッシュ（光）だけ動作させることは可能ですか？ A：可能です。基板上の音量ボリュームを最小（左いっぱい）にするか、配線時にサイレン端子に接続せずフラッシュ端子のみに信号を入力してください。
Q：電源は100Vコンセントから取れますか？ A：AC100V端子式ですので、直接配線を行う形になります。プラグ付きケーブルを用意すればコンセントからも電源供給は可能ですが、工事には電気工事士の資格が必要です。
Q：センサーが反応したときだけ、30秒間動作させたいのですが。 A：本機のワンショットタイマー機能を使用すれば可能です。DIPスイッチ4をON、5をOFF、6をONに設定することで、トリガー入力後30秒間動作します。
Q：a接点とb接点の切り替えはどのように行いますか？ A：内部のDIPスイッチ3番で切り替えます。OFFでa接点（メーク）、ONでb接点（ブレーク）となります。
Q：複数台を連動させて、1台が鳴ったら他も同時に鳴らすことはできますか？ A：可能です。「専用出力端子」を次のLFSシリーズの起動入力に接続することで、複数台の連動動作が行えます。
Q：閃光色は白色のみですか？ A：本モデル（LFS-100WN）は白色ですが、ラインナップとして赤色（RN）、黄色（YN）もございます。用途に合わせて選択してください。
Q：音量はどのくらい大きいですか？ A：前方1mの地点で90dB以上です。これは騒々しい工場やパチンコ店内と同等の、非常に大きな音量です。
Q：メンテナンスで注意することはありますか？ A：LED光源のため電球交換は不要ですが、レンズが汚れると視認性が低下します。柔らかい布で定期的に拭いてください。シンナーやベンジンは使用しないでください。
Q：取付用のネジは付属していますか？ A：はい、取付用のタッピングネジ（φ4×25mm）が2本付属しています。
