TAKEX（竹中エンジニアリング）警報装置 LEDフラッシュ屋外・屋内対応 DC12V/24V

LFS-12WN LEDフラッシュマルチサイレン

高輝度LEDの閃光と最大90dBの大音量サイレンにより、侵入者への威嚇や異常発生の報知を強力に行う警報デバイスです。

光源に長寿命なLEDを採用し、過酷な現場環境でも安定した動作を実現。多彩な点滅・鳴動パターンとタイマー機能を備え、防犯から設備異常の通知まで幅広い法人用途に対応します。ホワイトレンズ仕様で美観を損なわず設置可能です。

型番： LFS-12WN
製品名： LEDフラッシュマルチサイレン（ホワイト）
電源仕様： DC 10.5V 〜 28V（極性なし）
警報方式： 高輝度LEDフラッシュ＋電子サイレン（最大90dB以上）
動作モード： リアルタイム / ワンショットタイマー（8段階設定）
保護構造： IP43相当（防雨構造）

資料ダウンロード

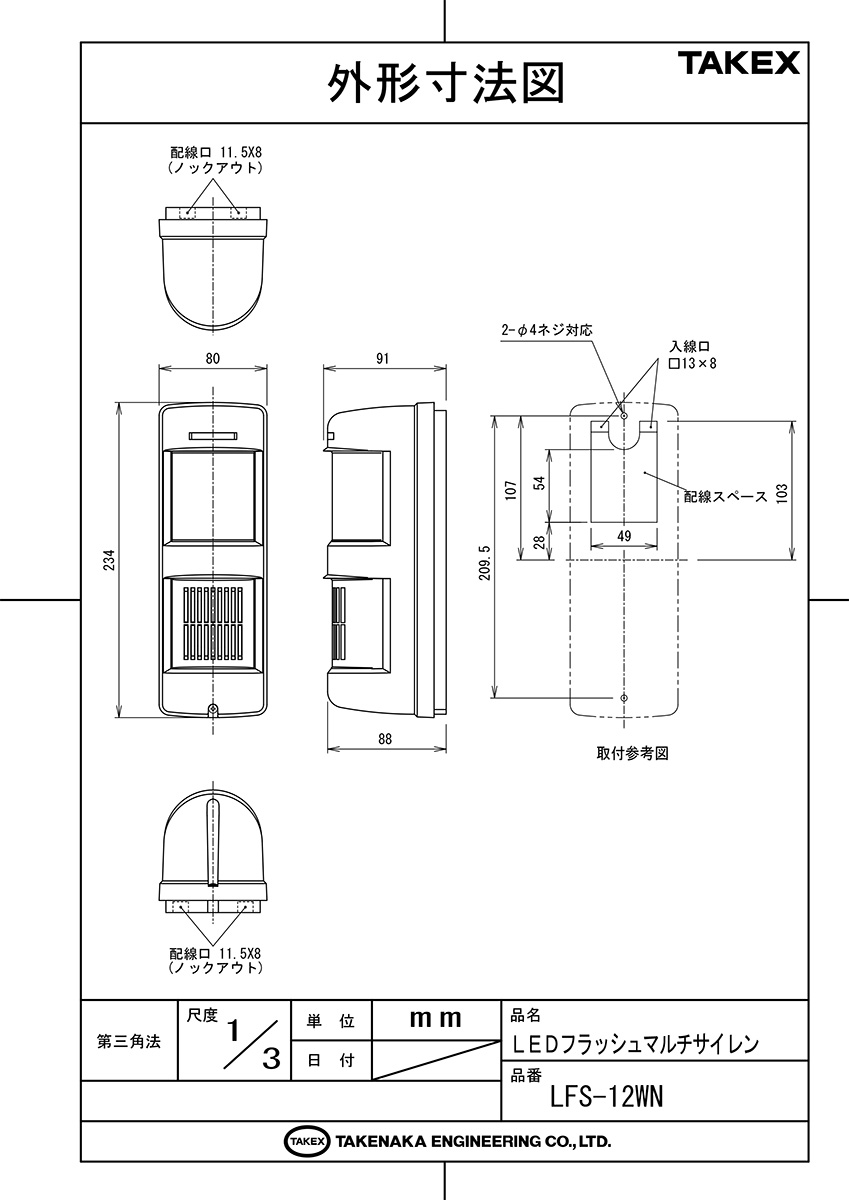

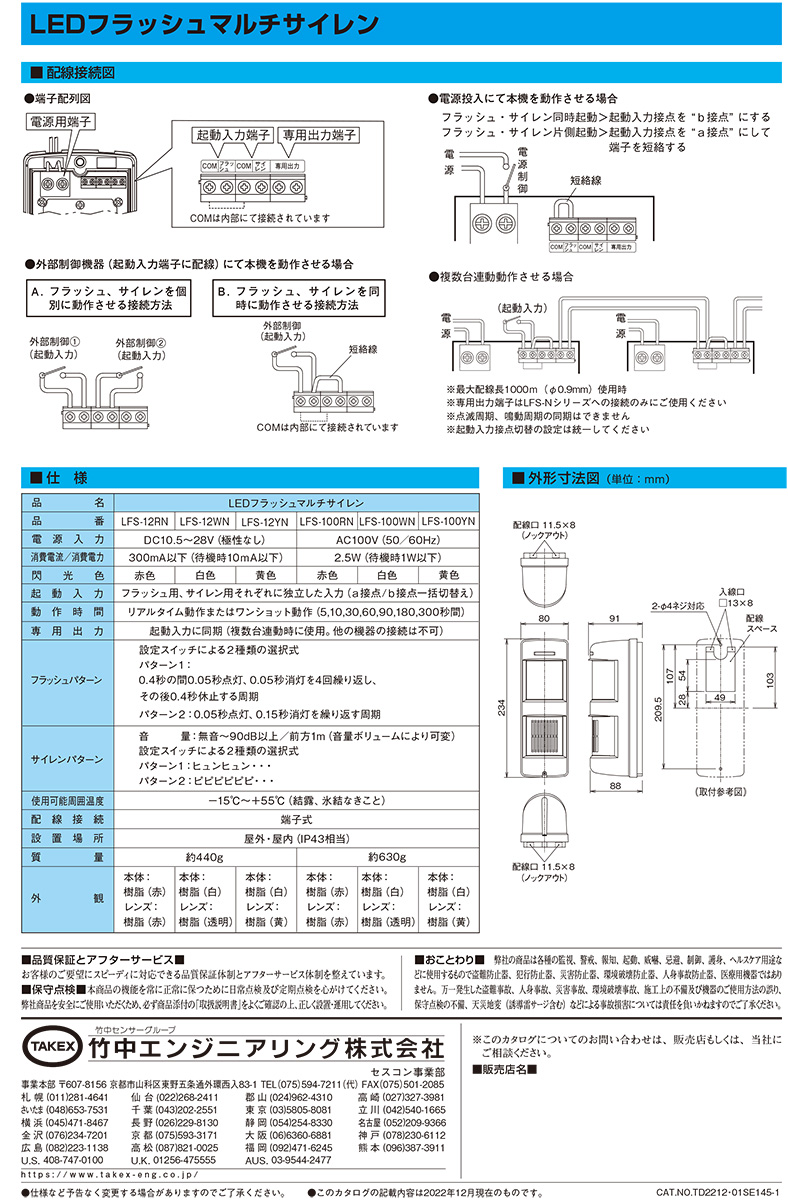

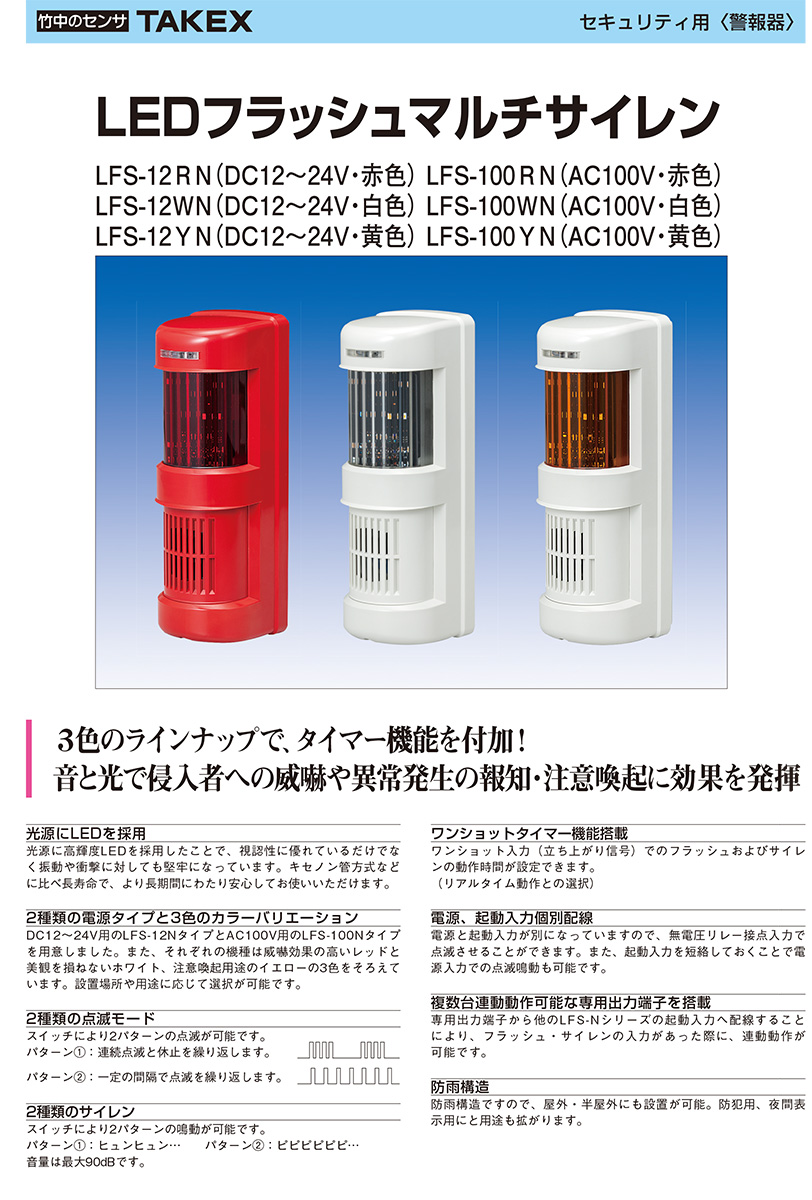

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムの侵入警報・威嚇
工場・倉庫内での設備異常の報知
駐車場や出入口の注意喚起・誘導灯
店舗の非常通報システムとの連動
夜間や霧発生時の視認性向上・目印

導入前に確認したいポイント

電源がDC12V〜24Vであること（AC100Vは別モデル）
設置場所が直噴流を受けない環境か（IP43防雨）
連動させたい機器の接点出力形式（a接点/b接点）
動作時間をリアルタイムにするかタイマーにするか

特長

高輝度LED採用による優れた視認性と耐久性

光源に高輝度LEDを採用したことで、遠くからでもはっきりと視認できる強力な発光を実現しました。従来のキセノン管方式に比べて振動や衝撃に強く、長寿命であるため、メンテナンスコストの削減に大きく貢献します。過酷な運用環境でも長期にわたり安心してお使いいただけます。

用途に合わせて選べる2種類の点滅パターン

内部のスイッチを切り替えることで、2パターンの点滅モードを選択可能です。連続点滅と休止を繰り返してリズムで注意を引く「パターン1」と、一定間隔で高速点滅を繰り返す「パターン2」を用意。用途や現場の緊急度に応じた最適な威嚇・報知スタイルを選べます。

最大90dBの強力サイレンと2種類の音色

前方1mで90dB以上の大音量を誇るサイレンを搭載。威嚇効果の高い「ヒュンヒュン…」という音色と、警告に適した「ピピピピピ…」の2種類をスイッチ1つで選択できます。また、音量調整ボリュームを搭載しており、周囲環境に合わせて無音から最大音量まで自在に設定可能です。

柔軟な運用を支えるワンショットタイマー機能

信号が入った際、設定した時間だけ動作し続ける「ワンショットタイマー機能」を搭載しています。タイマー時間は5秒から最大300秒まで8段階（5, 10, 30, 60, 90, 180, 300秒）で詳細に設定可能。入力信号が短い場合でも、確実に一定時間の警告を行うことができます。

電源と起動入力の個別配線による高度な制御

電源入力と起動信号入力（COM、フラッシュ、サイレン）が独立した設計になっています。これにより、無電圧リレー接点を用いた外部機器からの精密なコントロールが可能。フラッシュのみ、あるいはサイレンのみを個別に動作させるなど、システム設計に高い柔軟性をもたらします。

複数台の連動動作を可能にする専用出力端子

本機には専用の出力端子が備わっており、1台目の動作に同期して、離れた場所に設置した2台目以降のLFS-Nシリーズを同時に鳴動・発光させることができます。広大な敷地や複数の部屋に異常を同時に通知したいシーンで、配線・設計を簡素化できます。

設置場所を選ばないIP43相当の防雨構造

屋外や半屋外での使用を想定した防雨構造（IP43相当）を採用しています。雨のかかる屋外壁面への設置も可能で、防犯用途から工場外壁の注意喚起まで、設置のバリエーションを大きく広げます。（※完全防水ではないため、常時水に浸かる場所などは避けてください）

    選定時に評価したい強み
    信頼の日本製： セキュリティ機器の国内大手TAKEXによる堅牢な品質管理。
極性なし電源： DC12〜24Vの範囲で極性を気にせず接続でき、施工ミスを軽減。
a接点/b接点切替： 入力論理を一括で反転できるため、多様な制御機器に対応。
配線効率の良さ： 背面ノックアウトと端子台接続により、壁面露出・隠ぺい配線どちらも容易。



施工・設置ガイド

確実な運用と製品寿命の維持のため、以下の手順と条件を遵守してください。

推奨配線距離（DC電源タイプ）

使用電線サイズ	DC12V使用時	DC24V使用時
φ0.90mm / 0.75mm2	50m	650m / 750m
φ1.20mm / 1.25mm2	100m	1,100m / 1,300m
φ1.60mm / 2.00mm2	200m	2,000m

内部設定スイッチ（DIPスイッチ）詳細

SW番号	設定項目	OFF（出荷時）	ON
1	フラッシュパターン	パターン1（間欠点滅）	パターン2（連続高速点滅）
2	サイレンパターン	パターン1（ヒュンヒュン）	パターン2（ピピピピ）
3	入力接点切替	a接点（閉じて動作）	b接点（開いて動作）
4-6	タイマー設定	組み合わせにより 5秒〜300秒またはリアルタイムを選択

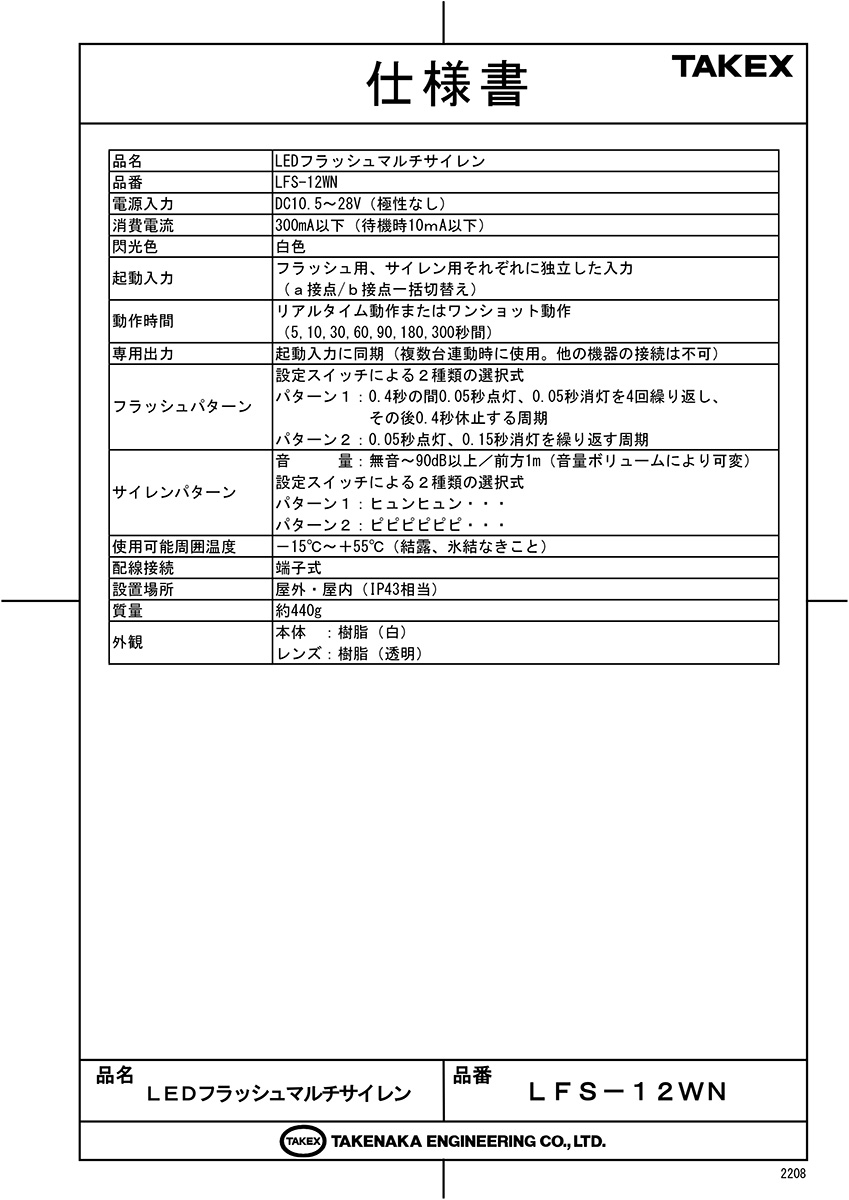

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＬＦＳ－１２ＷＮ
電源入力	ＤＣ１０．５〜２８Ｖ（極性なし）
消費電流	３００ｍＡ以下（待機時１０ｍＡ以下）
閃光色	白色
起動入力	フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間	リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力	起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン	設定スイッチによる２種類の選択式パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン	音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）設定スイッチによる２種類の選択式パターン１：ヒュンヒュン・・・パターン２：ピピピピピピ・・・
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋外・屋内（ＩＰ４３相当）
質量	約４４０ｇ
外観	本体：樹脂（白）レンズ：樹脂（透明）

FAQ

屋外への設置は可能ですか？はい、IP43相当の防雨構造となっており屋外設置が可能です。ただし、完全防水ではないため、常に水が直接かかる場所や浴室内、ホースでの散水等は避けてください。

音を出さずに光（フラッシュ）だけ動作させることはできますか？可能です。基板上の音量ボリュームを左に回しきることで無音（音量ゼロ）に設定できます。または、配線をフラッシュ端子のみに接続することでも個別制御が可能です。

ワンショットタイマーは何秒から設定できますか？ 5秒、10秒、30秒、60秒、90秒、180秒、300秒の7種類、および入力信号に同期する「リアルタイム」設定を合わせた計8パターンから選択可能です。

電源に極性はありますか？本機はDC電源タイプですが、極性はありません（無極性）。DC12VからDC24Vの範囲であればプラスマイナスを気にせず接続いただけます。

b接点（常時閉）の信号でも動作しますか？はい、内部のDIPスイッチ（SW3）をONに切り替えることで、b接点入力（接点が離れたときに動作）に対応可能です。断線監視を行うセキュリティ用途にも適しています。

サイレンの音量を現場で調整することはできますか？可能です。本体カバー内部にある音量ボリュームつまみを操作することで、無音から最大90dB以上の範囲で微調整が可能です。

AC100Vで使用したいのですが。本モデル（LFS-12WN）はDC電源専用です。AC100Vで使用される場合は、姉妹モデルの「LFS-100シリーズ」をご選定ください。

複数台を同時に鳴らしたい場合、どのように配線しますか？ 1台目の「専用出力」端子を、2台目以降の「起動入力」に接続することで連動動作が可能です。最大配線距離はφ0.9mm使用時で1000mまで対応します。

点滅の仕方はどのような種類がありますか？ 4回素早く点滅して休止する「パターン1」と、一定間隔で継続的に点滅する「パターン2」の2種類を内部スイッチで選べます。

故障した際、LEDユニットだけの交換は可能ですか？ LEDユニットは基板一体型となっておりますので、パーツ単品での交換は推奨されていません。本体の修理または買い替えをご検討ください。
