LEDフラッシュマルチサイレン [LFS-12RN]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュマルチサイレン防犯・警報デバイス屋外設置対応（IP43）

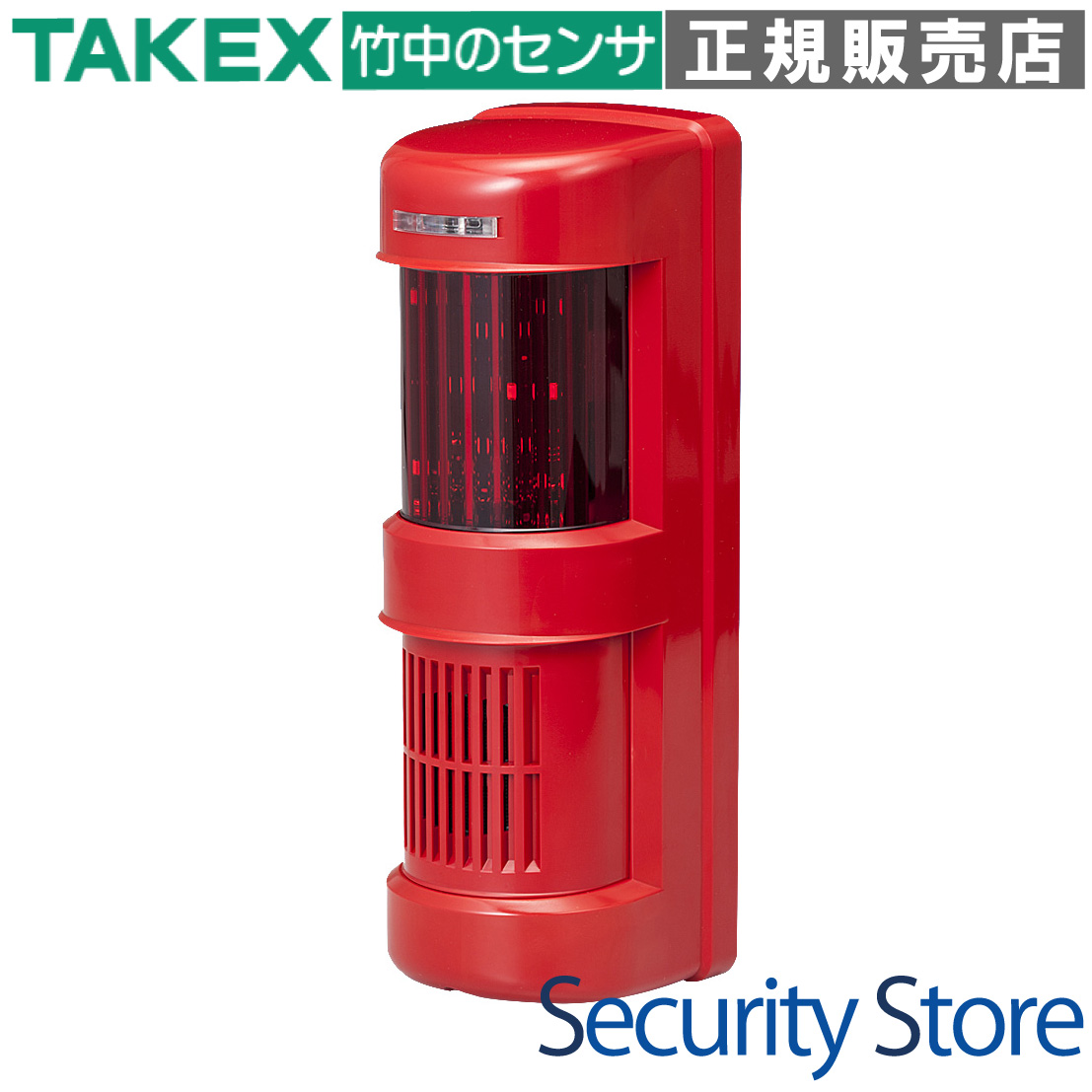

LFS-12RN LEDフラッシュマルチサイレン

LFS-12RNは、高輝度LEDによる強力なフラッシュ光と、最大90dBの大音量サイレンを組み合わせた多機能警報デバイスです。DC12〜24Vの低電圧駆動に対応し、侵入者への威嚇、異常発生の報知、公共スペースでの注意喚起など、BtoBのセキュリティ現場で求められる多様なニーズにこれ1台で応えます。

型番： LFS-12RN
電源入力： DC10.5V 〜 28V（極性なし）
閃光色： 赤色
警報機能： 2種類の点滅パターン × 2種類のサイレン音
設置環境： 屋内・屋外（IP43相当）
主な特長： ワンショットタイマー機能、複数台連動動作対応

資料ダウンロード

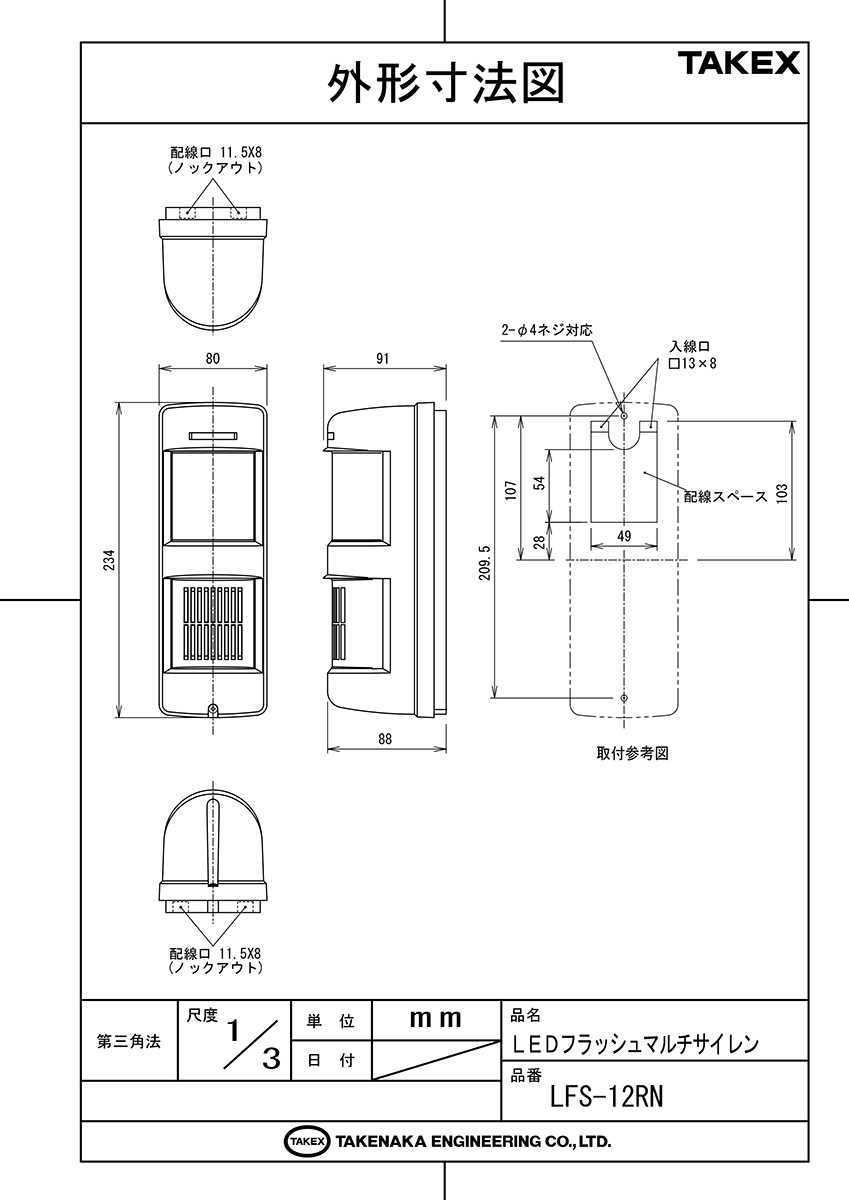

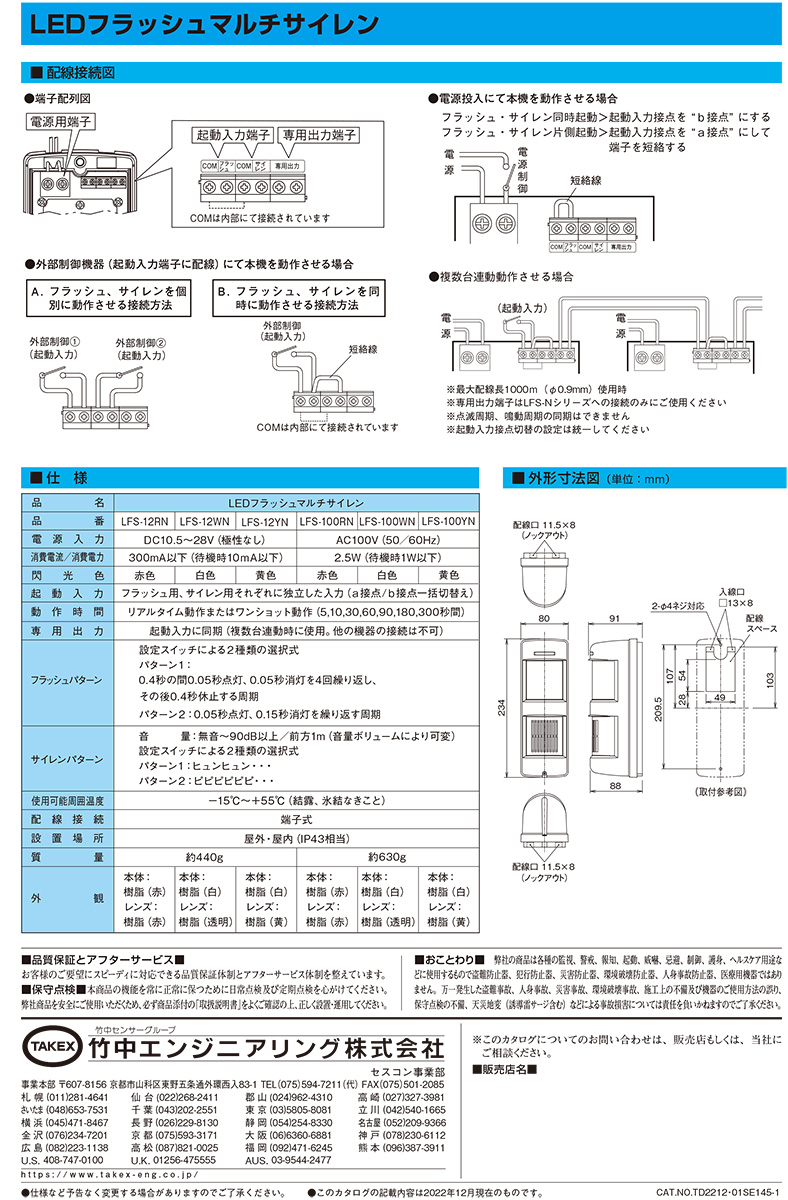

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

不審者侵入時の屋外威嚇・警報
工場の設備異常や故障発生の報知
車両出入り口の注意喚起・誘導
パニックボタン連動の緊急通知

導入前に確認したいポイント

電源電圧（DC12V〜24V）の確保
設置場所が直接ホースでの散水を受けないか（IP43対応）
フラッシュとサイレンの個別制御の要否
タイマー動作（ワンショット）の必要秒数

特長

光源に長寿命な高輝度LEDを採用

光源には視認性に優れた高輝度LEDを実装しています。従来のキセノン管方式と比較して振動や衝撃に強く、寿命も大幅に向上しているため、メンテナンスコストの低減と長期的な信頼性確保に寄与します。

現場に合わせて選べる2種類の点滅モード

内部のDIPスイッチを切り替えることで、「連続点滅と休止を繰り返すパターン」と「一定間隔で点滅を繰り返すパターン」の2通りから選択可能です。用途の緊急度や周囲の環境に合わせて最適な警告表示を行えます。

最大90dBの大音量サイレンと音色切替

前方1mで90dB以上の出力を誇るサイレンを搭載。音色は「ヒュンヒュン…」と「ピピピピ…」の2パターンから選択でき、音量ボリュームにより無音から最大まで無段階で調整が可能です。

柔軟な警報運用を可能にするタイマー機能

ワンショットタイマー機能を搭載しており、入力信号が停止した後も一定時間（5秒〜300秒の7段階）動作を継続させることが可能です。瞬時の信号でも確実に警報を維持したい現場に最適です。

配線設計を効率化する電源・起動入力の個別化

電源入力と起動入力（フラッシュ/サイレン個別）が分離しているため、無電圧リレー接点での柔軟な制御が可能です。また、入力を短絡させることで電源投入と同時に動作させるシンプルな運用にも対応します。

複数台の同期を実現する専用出力端子

本機には専用の連動出力端子が備わっており、複数台のLFS-Nシリーズを接続することで、1台目の入力をトリガーとして全台を同期させて動作させることができます。広範囲なエリアでの同時警告に有効です。

過酷な環境にも対応する防雨構造

IP43相当の防雨構造を採用しているため、軒下などの半屋外だけでなく、雨のかかる屋外壁面への設置も可能です。防犯用途から工場内の注意喚起まで、設置場所を選びません。

a接点/b接点の一括切替機能を搭載

DIPスイッチの設定により、接点が閉じた時に動作する「a接点」と、開いた時に動作する「b接点」を切り替えられます。システムの論理や断線監視の有無に合わせて現場で即座に設定を変更できます。

    選定時に評価したい強み
    多機能性： フラッシュ、サイレン、タイマーがこれ1台に集約。
施工性： 極性なしの電源入力や豊富な配線ノックアウトにより作業がスムーズ。
拡張性： 専用端子による複数台連動（最大1000m）が可能。
調整力： 7段階のタイマー設定と音量ボリュームで現場最適化が容易。



施工・設置ガイド

確実な運用のため、以下の施工手順と注意点を確認してください。

確認項目	この製品での考え方
取付ピッチ	上下209.5mmのピッチで、垂直な壁面に固定してください。
防水処理	壁面との隙間や入線口には必ずコーキング処理を行い、浸水を防いでください。
AC配線	LFS-12RNはDC電源専用です。AC100Vを直接接続しないでください。
設置制限	油煙、腐食性ガスの発生する場所や、常時水のかかる場所（浴室等）は避けてください。

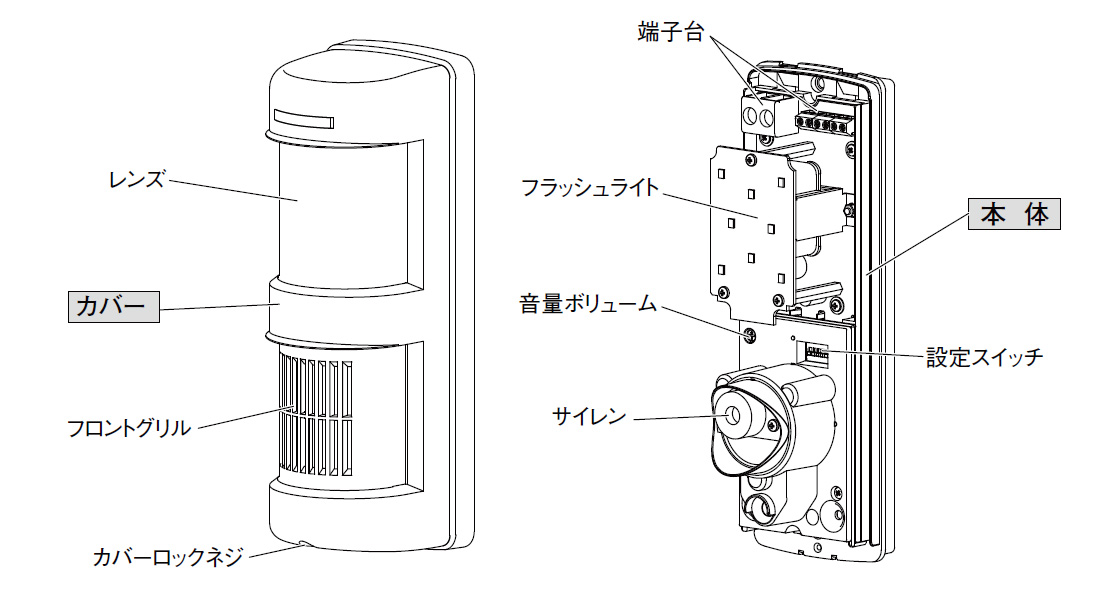

内部設定（DIPスイッチ）

スイッチ番号	機能	OFF (下)	ON (上)
1	フラッシュパターン	パターン1（休止あり）	パターン2（連続周期）
2	サイレンパターン	ヒュンヒュン…	ピピピピ…
3	起動入力接点	a接点（メーク）	b接点（ブレーク）
4〜6	タイマー設定	組み合わせにより5/10/30/60/90/180/300秒から選択

推奨配線距離（DC12V/24V時）

使用電線径	DC12V使用時	DC24V使用時
φ0.9mm (0.75mm2)	50m	650m
φ1.2mm (1.25mm2)	100m	1,100m
φ1.6mm (2.0mm2)	200m	2,000m

トラブルシューティング

現象	原因	対策
全く動作しない	電源未投入、配線の断線、電圧不足	テスターで電源電圧を確認。配線の接続を確認。
光るが音が鳴らない	音量ボリュームが「小」、サイレン端子未接続	ボリュームを右に回す。配線を再確認。
動作が止まらない	接点設定の不一致、タイマー設定が長い	スイッチ3（a/b）と、スイッチ4〜6の設定を確認。

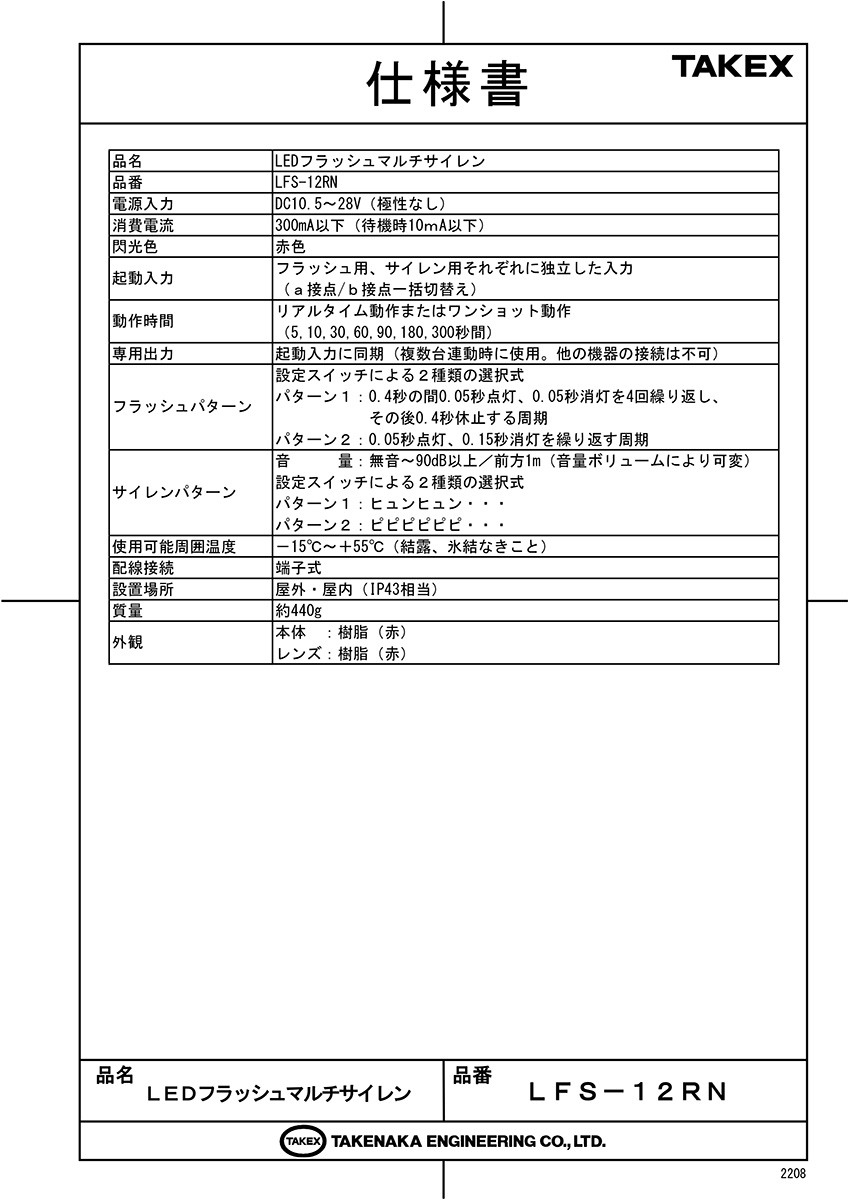

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＬＦＳ－１２ＲＮ
電源入力	ＤＣ１０．５〜２８Ｖ（極性なし）
消費電流	３００ｍＡ以下（待機時１０ｍＡ以下）
閃光色	赤色
起動入力	フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間	リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力	起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン	設定スイッチによる２種類の選択式パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン	音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）設定スイッチによる２種類の選択式パターン１：ヒュンヒュン・・・パターン２：ピピピピピピ・・・
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋外・屋内（ＩＰ４３相当）
質量	約４４０ｇ
外観	本体：樹脂（赤）レンズ：樹脂（赤）

FAQ

Q：音を出さずに光（フラッシュ）だけを使いたいのですが可能ですか？ A：はい、可能です。基板上の音量ボリュームを左に回しきることで無音に設定できます。また、フラッシュ端子のみに信号を入力することでも個別動作が可能です。

Q：DC12VとDC24Vのどちらでも使えますか？ A：はい、DC10.5V〜28Vの範囲であればそのままお使いいただけます。電源の極性もありません。

Q：AC100Vのコンセントから直接電源を取れますか？ A：LFS-12RNはDC電源用のため直接は取れません。AC100V環境でお使いの場合は、姉妹機種の「LFS-100RN」をご選定いただくか、別途ACアダプター等の電源装置をご用意ください。

Q：屋外の雨が当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので、通常の降雨には耐えられます。ただし、完全防水ではないため、下から水が吹き上がる場所やホースでの直接散水、常時冠水する場所には設置しないでください。

Q：サイレンの音色はどのようなものですか？ A：電子的な警報音で、「ヒュンヒュン…」という高低のある音と、「ピピピピ…」という断続音の2種類をスイッチで選択できます。

Q：何台まで連動して動作させることができますか？ A：専用出力端子を使用することで複数台の連動が可能ですが、配線抵抗による電圧降下を考慮し、推奨電線範囲内で施工してください（最大1000m）。

Q：一度入力が入った後、数分間鳴らし続けることはできますか？ A：はい、ワンショットタイマー機能の設定により、最大300秒（5分間）まで鳴動を維持させることが可能です。

Q：LEDの交換は可能ですか？ A：LEDは基板一体型ユニットのため、ユーザー側での電球交換のような作業はできません。LEDは長寿命設計となっておりますが、万が一不点灯となった場合は修理・交換をご依頼ください。

Q：b接点出力の機器と接続できますか？ A：可能です。内部DIPスイッチの3番をONにすることで、b接点（常時閉、開いた時に動作）モードに切り替わります。

Q：設置の向きに指定はありますか？ A：防雨性能を維持するため、必ずレンズを正面に向け、本体を垂直に固定して設置してください。
