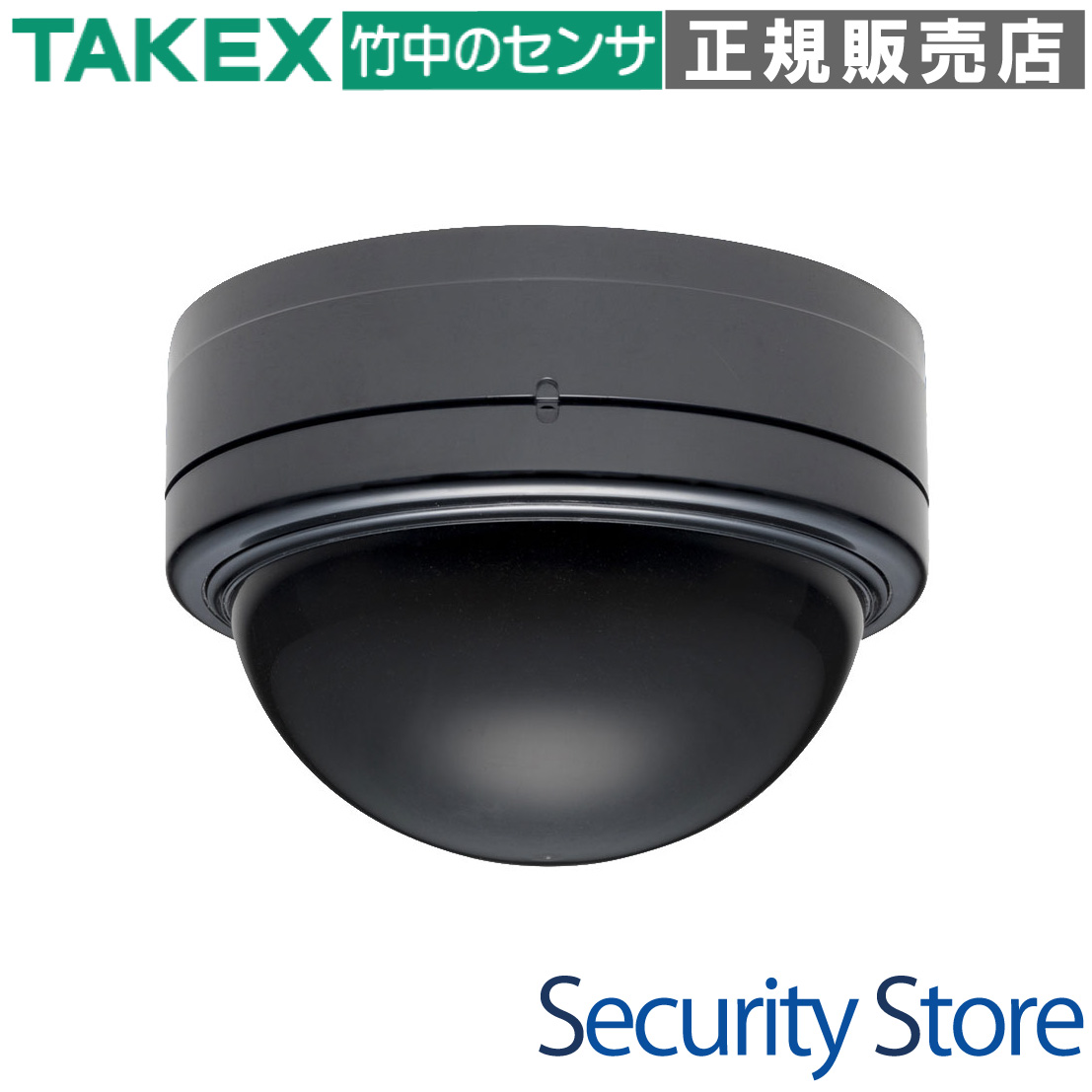

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機 4周波切替対応屋内用

TXF-105SL(BL) パッシブセンサ送信機スポット警戒 4周波切替対応型

金庫前や重要区画をピンポイントで監視する、高信頼の小電力ワイヤレススポットセンサーです。

TXF-105SL(BL)は、特定の限られた範囲を警戒する「スポット警戒型」のパッシブセンサー送信機です。4周波切替機能の搭載により電波混信のリスクを大幅に低減し、さらに最長約8年の電池寿命を実現。配線困難な場所や、意匠性を重視する屋内環境での高度なセキュリティ構築に最適です。

型番： TXF-105SL(BL)
製品名： パッシブセンサ送信機スポット警戒 4周波切替対応型
警戒範囲： スポット警戒（最大直径4m）
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
カラー： ブラック

資料ダウンロード

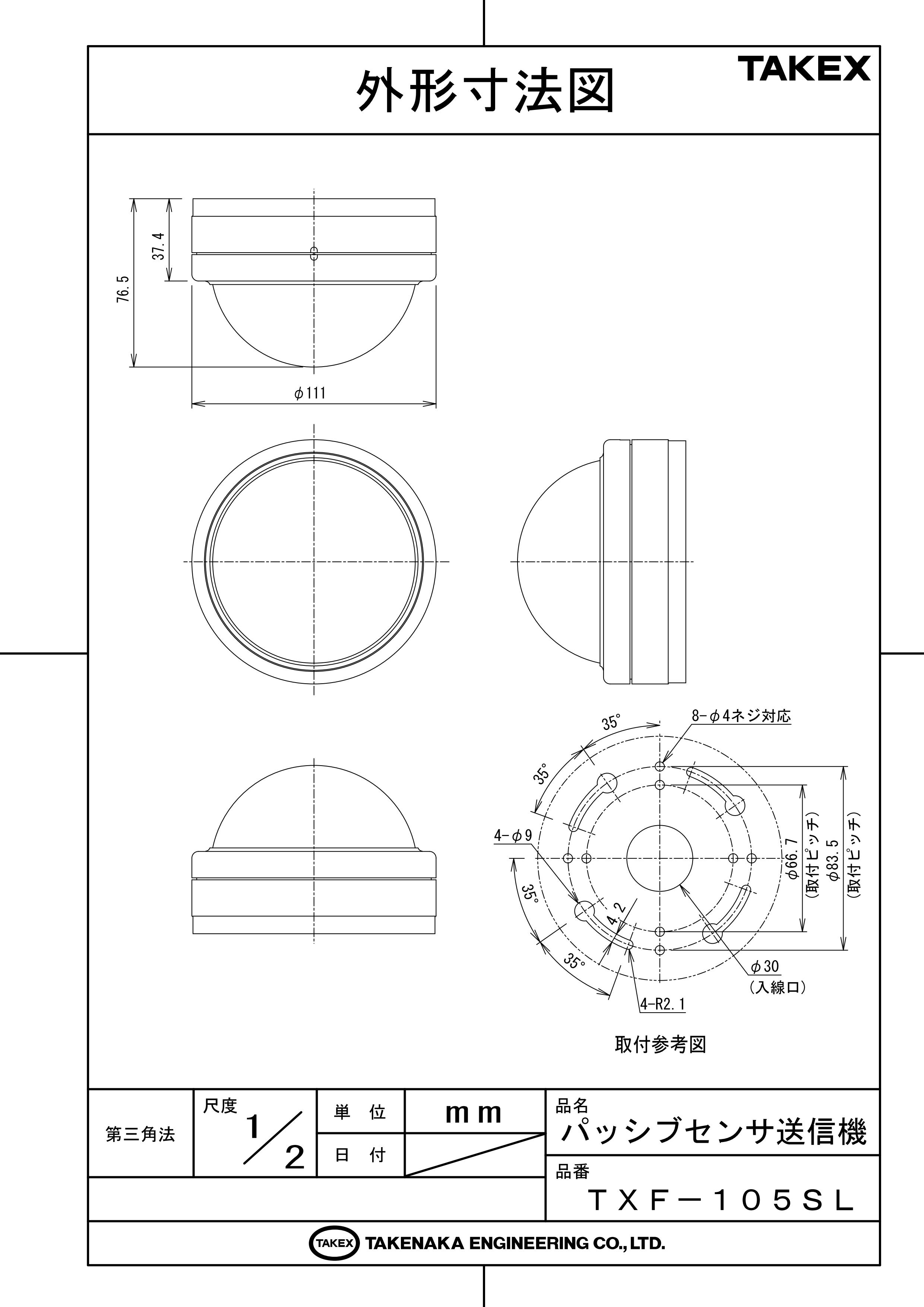

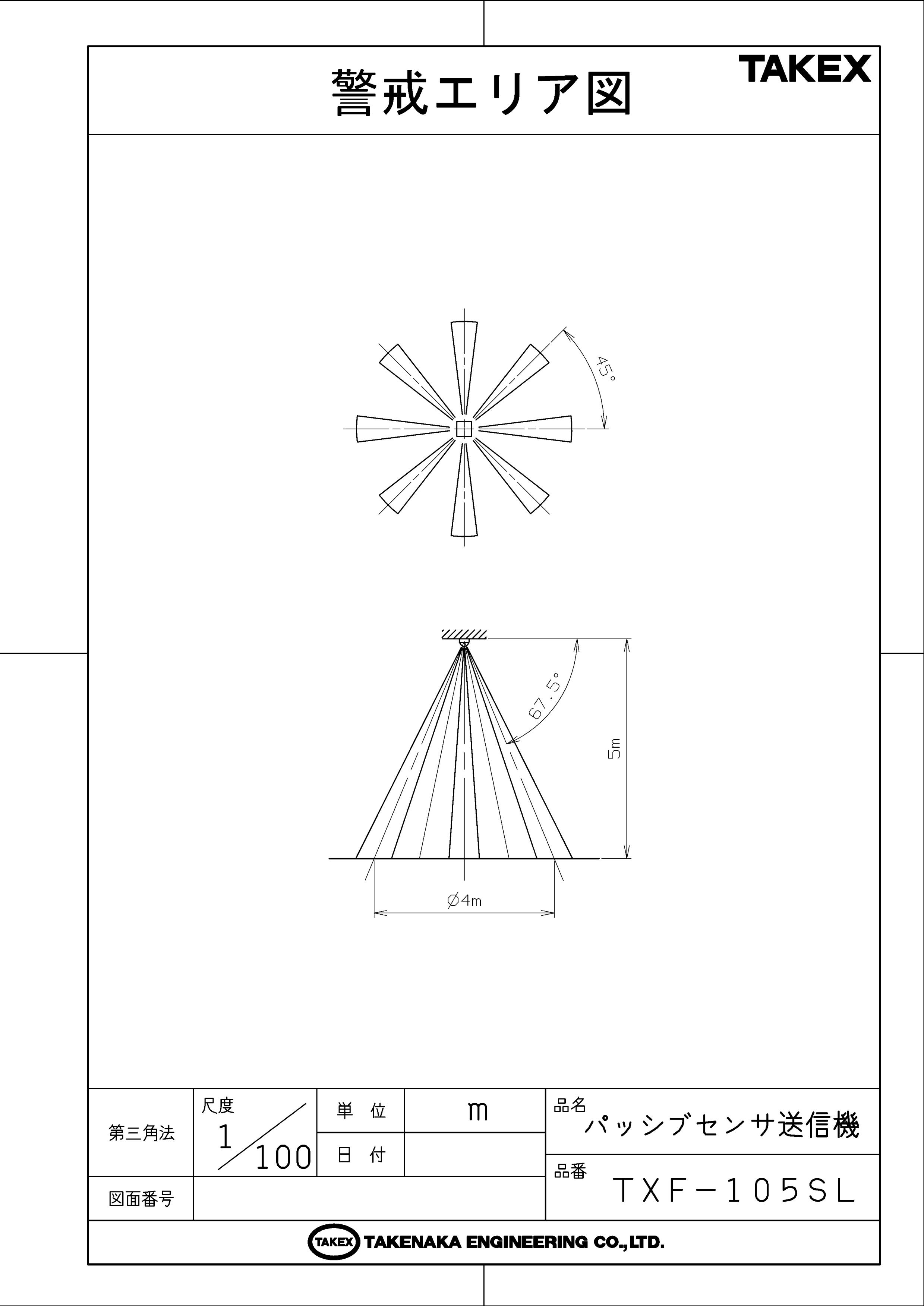

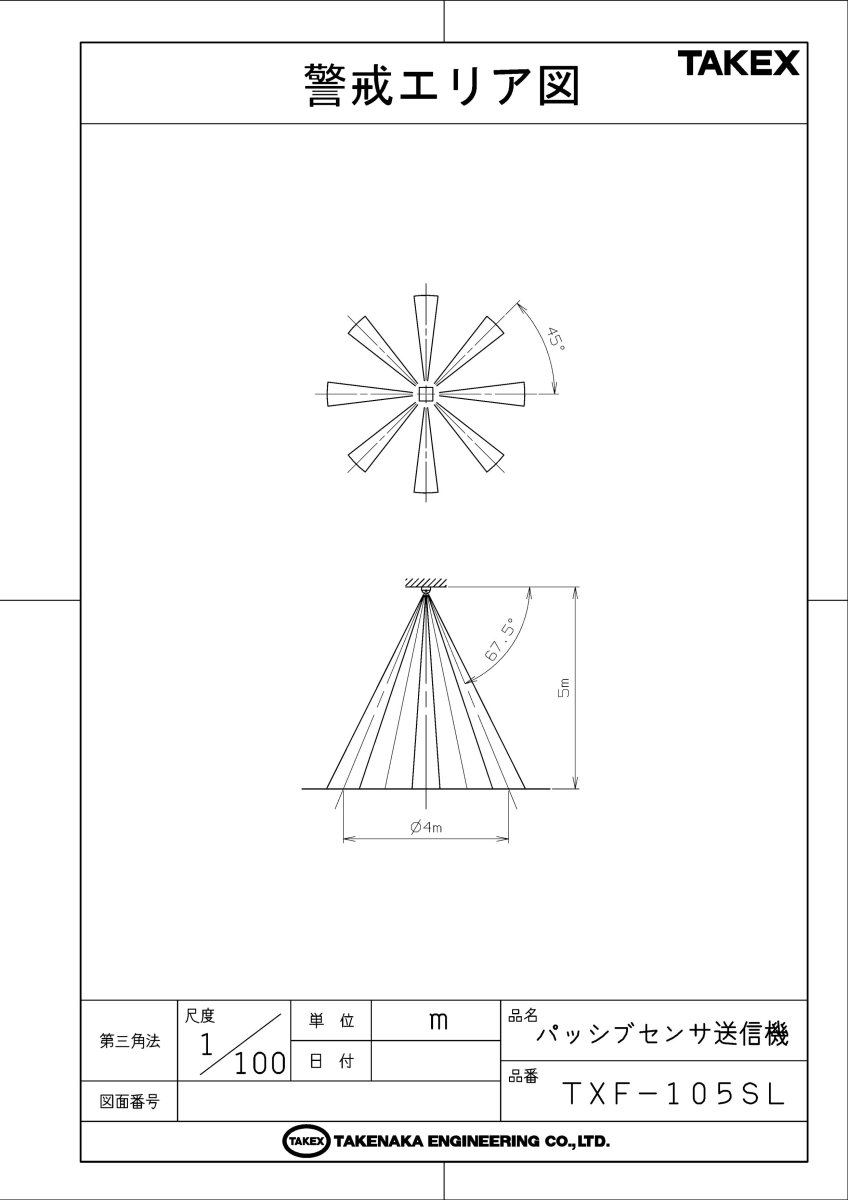

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

金庫前や重要書類保管庫のピンポイント警戒
レジ周辺やATM設置場所の防犯監視
美術品や展示ケースへの接近検知
配線工事が難しいオフィスや店舗の屋内警戒

導入前に確認したいポイント

屋内専用です（屋外や水気のある場所は不可）
天井取付型です（壁付には別売アタッチメントが必要）
アルカリ電池は使用できません（専用電池のみ）
周囲にエアコンの吹き出し口や直射日光がないか

特長

ピンポイントを逃さないスポット警戒エリア

最大直径4mの範囲を垂直に見守るスポット警戒に対応しています。広範囲をカバーする一般的なセンサーとは異なり、特定の重要箇所への侵入や接近を確実に捉えることができるため、金庫、レジ、展示物などのピンポイント監視に特化した運用が可能です。

混信を回避する4周波切替機能

送信周波数をF1〜F4の4種類から選択して切り替えることができます。複数の無線送信機が密集する環境や、近隣の無線機器との干渉が懸念される現場においても、周波数を分散させることで安定した通信品質を維持し、信頼性の高い警報伝達を実現します。

現場に合わせて微調整可能な検知感度設定

設置場所の環境や温度条件に応じて、検知感度を60%、80%、100%、120%の4段階から選択可能です。夏場の温度差が少ない環境では感度を高めに、逆に誤報リスクがある場所では感度を抑えるといった、現場に即した最適化が行えます。

誤報を抑制するカウント回数切替機能

人体等の動きを何回検知した時点で発報するかを1〜4回で設定できます。空調による急激な温度変化や、小動物の動きなどが懸念される環境下ではカウント回数を増やすことで、不要な発報（誤報）を効果的に防ぐことが可能です。

電池消耗を抑える規制送信機能

人の往来が激しい場所での電池切れを防止するため、一度送信した後の一定期間（10秒、2分、5分、15分）は次の発報を行わない規制送信機能を搭載しています。運用環境に合わせて休止時間を設定することで、効率的な電力管理が行えます。

安心の自己診断・異常報知機能

機器の状態を常にセルフチェックしており、「定期送信」「タンパー報知」「電池切れ報知」「機器異常報知」の4つの異常報知機能を備えています。故障や電池の消耗、いたずらによる取り外しを即座に受信機へ知らせるため、システムが常に正常に稼働しているかを把握できます。

最長約8年の長期運用が可能な省電力設計

付属の専用リチウム電池を使用した場合、1日100回送信という頻度の高い使用条件でも約8年間の運用が可能です。電池交換の手間とコストを大幅に削減できるため、維持管理の負担を軽減します。

    選定時に評価したい強み
    確実なピンポイント監視： 不要なエリアを除外して重要拠点のみを確実にガード。
優れた安定性： 4周波切替により無線トラブルを最小限に。
メンテナンス性： 約8年の超ロングライフ設計で長期運用も安心。
施工の柔軟性： 配線不要のワイヤレス式。水平・垂直のエリア微調整も可能。



施工・設置ガイド

TXF-105SL(BL)の性能を最大限に引き出すため、以下の点に注意して設置を行ってください。

確認項目	この製品での考え方
設置高さ	天井高に応じたエリア調整が必要です。仕様書のエリア図を確認してください。
環境要因	エアコンの直吹き、日光の反射、揺れる植物などは誤報の原因となります。
無線登録	運用前に必ず受信機への登録作業が必要です（発報登録またはS/No入力）。
動作確認	設置後は自動的にテストモード（約5分間）に入ります。エリア内の歩行テストを必ず実施してください。

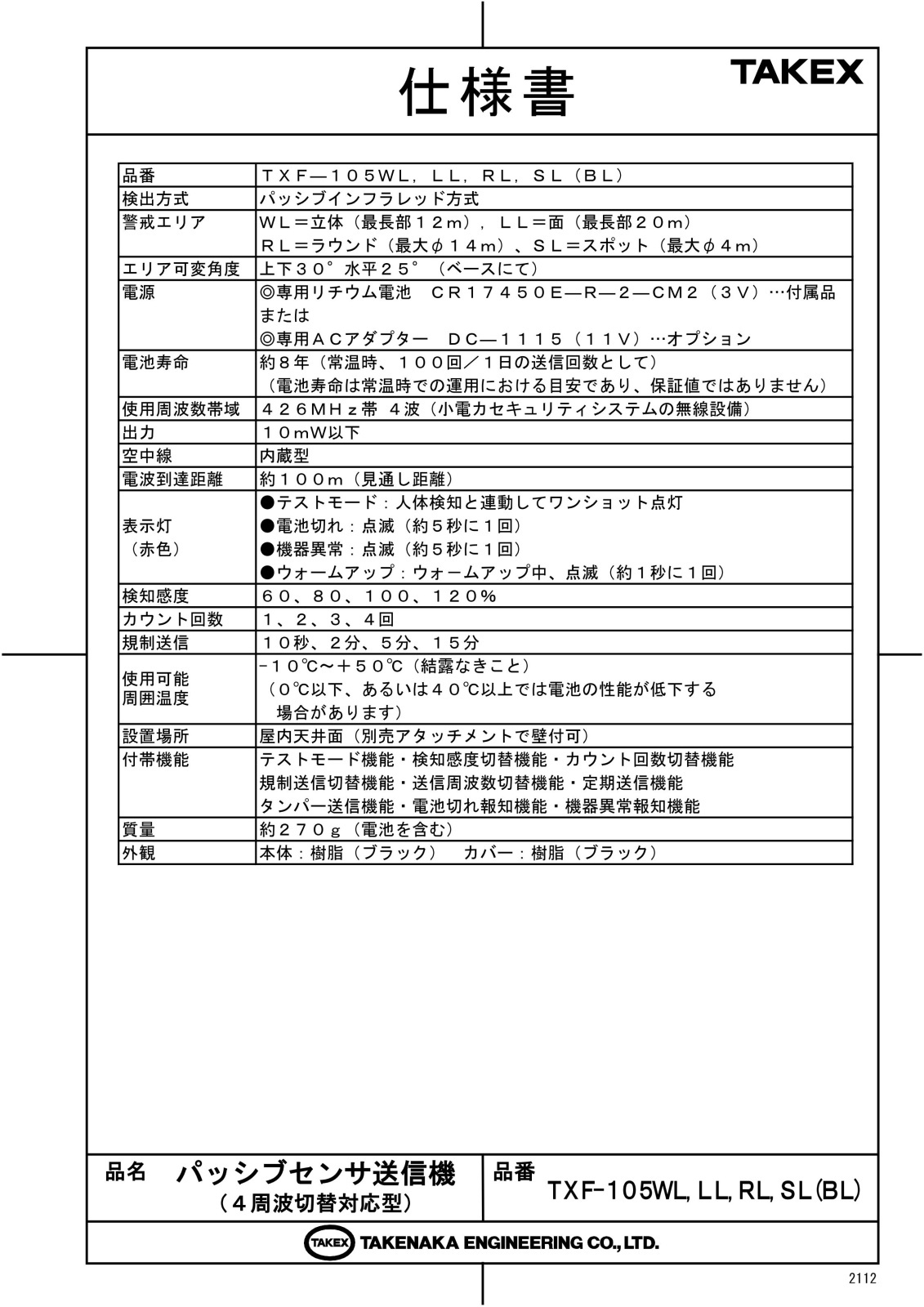

製品仕様

項目	内容
品番	TXF-105SL(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	スポット（最大直径4m）
エリア可変角度	上下：30°　水平：25°（ベースにて）
電源	専用リチウム電池 CR17450E-R-2-CM2（3V）…付属品または専用ACアダプター DC-1115（11V）…オプション
電池寿命	約8年（常温時、100回／1日の送信回数として） ※保証値ではありません
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	●テストモード：人体検知と連動してワンショット点灯 ●電池切れ：点滅（約5秒に1回） ●機器異常：点滅（約5秒に1回） ●ウォームアップ：点滅（約1秒に1回）
検知感度	60、80、100、120％
カウント回数	1、2、3、4回
規制送信	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード・検知感度切替・カウント回数切替・規制送信切替・送信周波数切替・定期送信・タンパー送信・電池切れ報知・機器異常報知
質量	約270g（電池を含む）
外観	本体：樹脂（ブラック）　カバー：樹脂（ブラック）

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。浴室などの多湿な場所や、水がかかる可能性のある場所への設置も避けてください。

Q：市販のアルカリ電池は使用できますか？ A：使用できません。必ず付属の専用リチウム電池（CR17450E-R-2-CM2）をご使用ください。

Q：4周波切替機能とは何ですか？ A：無線の周波数を4つのチャンネルから選択できる機能です。他の無線機器との電波干渉を防ぎ、安定した通信を行うために使用します。

Q：電池寿命はどのくらいですか？ A：常温環境で1日100回送信した場合、約8年が目安となります。ただし、規制送信時間の設定や周囲温度によって変動します。

Q：人がいないのに発報（誤報）する場合はどうすればよいですか？ A：エリア内の温度変化（エアコン）、日光の差し込み、小動物の侵入などを確認してください。また、検知感度を下げるかカウント回数を増やす設定変更をご検討ください。

Q：テストモードはどうやって起動しますか？ A：電池を入れた後、約1分間のウォームアップ動作が終了すると、自動的に5分間のテストモードに入ります。

Q：表示灯が約5秒に1回点滅しているのは故障ですか？ A：「電池切れ」または「機器異常」のサインです。電池を交換しても解消されない場合は、点検・修理が必要です。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、壁の材質（金属やコンクリート）や遮蔽物によって距離は短くなります。

Q：検知範囲を調整することは可能ですか？ A：はい。ベースユニットを回転させることで水平方向に25度、センサー内部の調整により上下方向に30度の範囲で微調整が可能です。

Q：定期送信機能とはどのような機能ですか？ A：センサーが正常に動作していることや、盗難・電波妨害がないかを定期的に信号を送って確認する機能です。
