電池式赤外線センサ送信機（4周波切替対応型／二重変調方式） [TXF-128D]

電池式赤外線センサ送信機（4周波切替対応型／二重変調方式） [TXF-128D]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 電池式 ワイヤレス 屋外20m用

TXF-128D 電池式赤外線センサ送信機（4周波切替対応型／二重変調方式）

配線工事不要で設置可能な、完全ワイヤレスの屋外用赤外線センサー送信機です。

独自の二重変調方式と大容量電池駆動により、電源・信号線の敷設が困難な場所でも、外乱光に強い高信頼な外周警戒システムを迅速に構築できます。

型番TXF-128D
検出方式近赤外線ビーム遮断方式（屋外20m用）
通信方式426MHz帯 小電力セキュリティ無線（送信機内蔵）
電源専用リチウム電池（電池寿命：約3年）

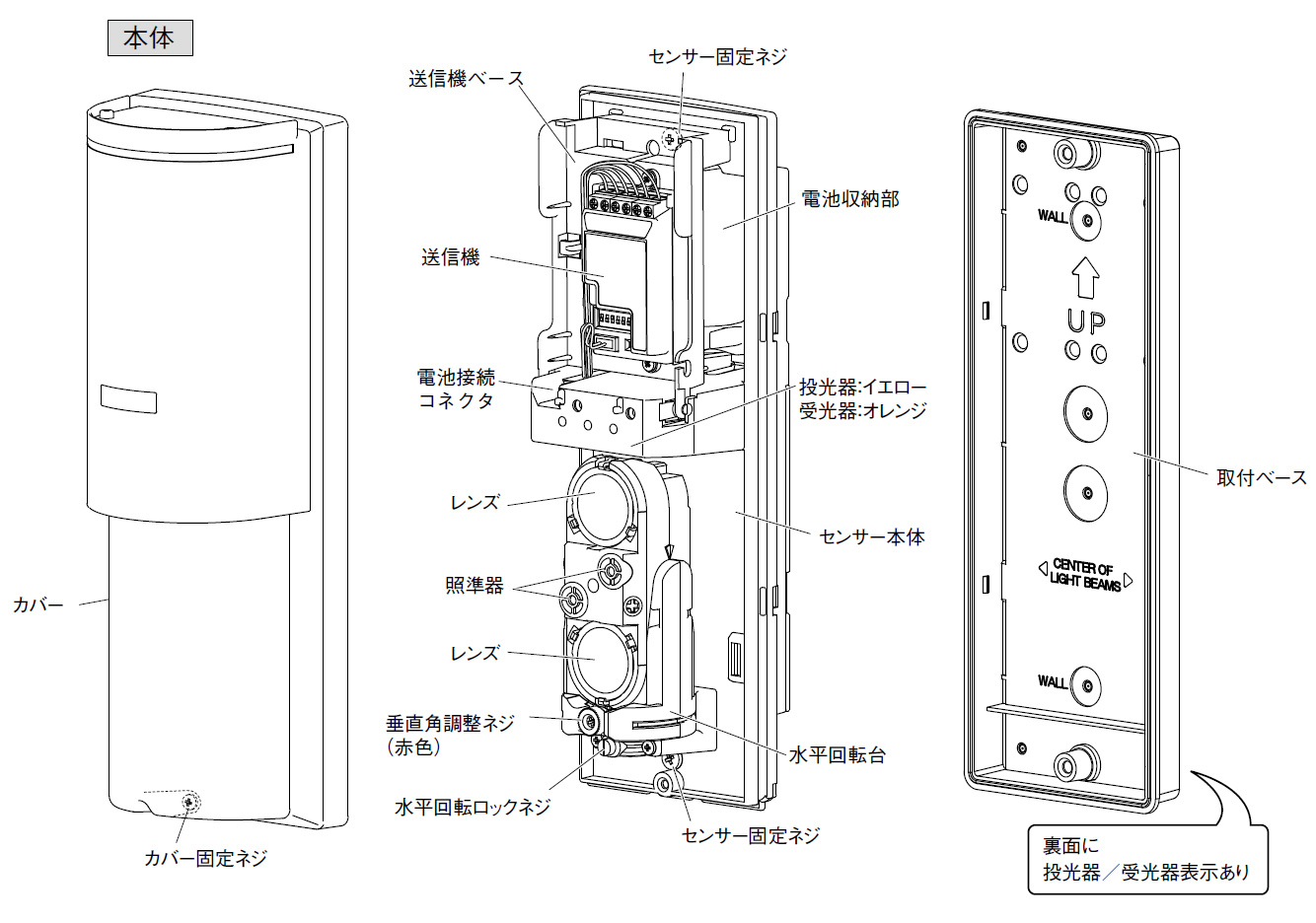

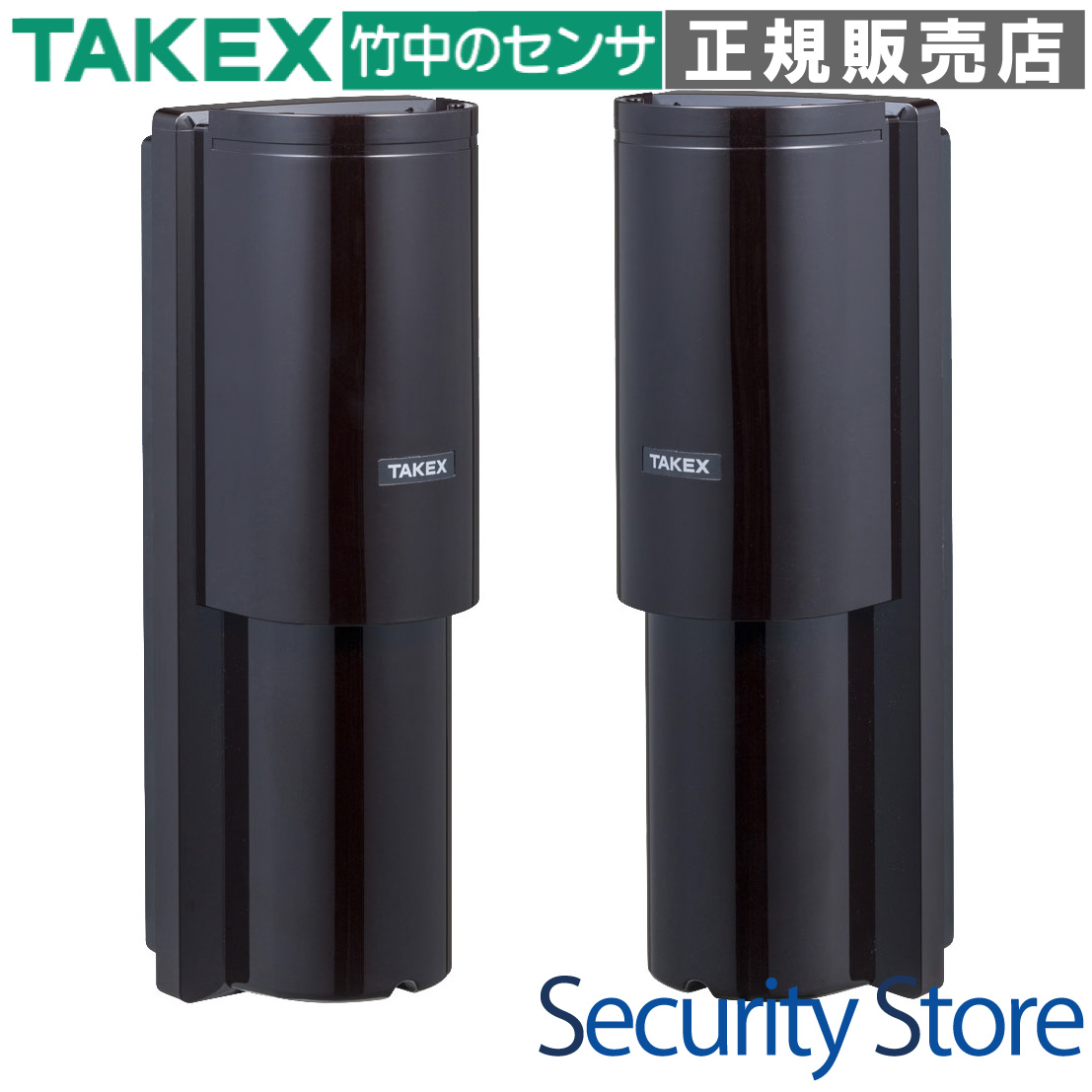

TXF-128D 製品画像

資料ダウンロード

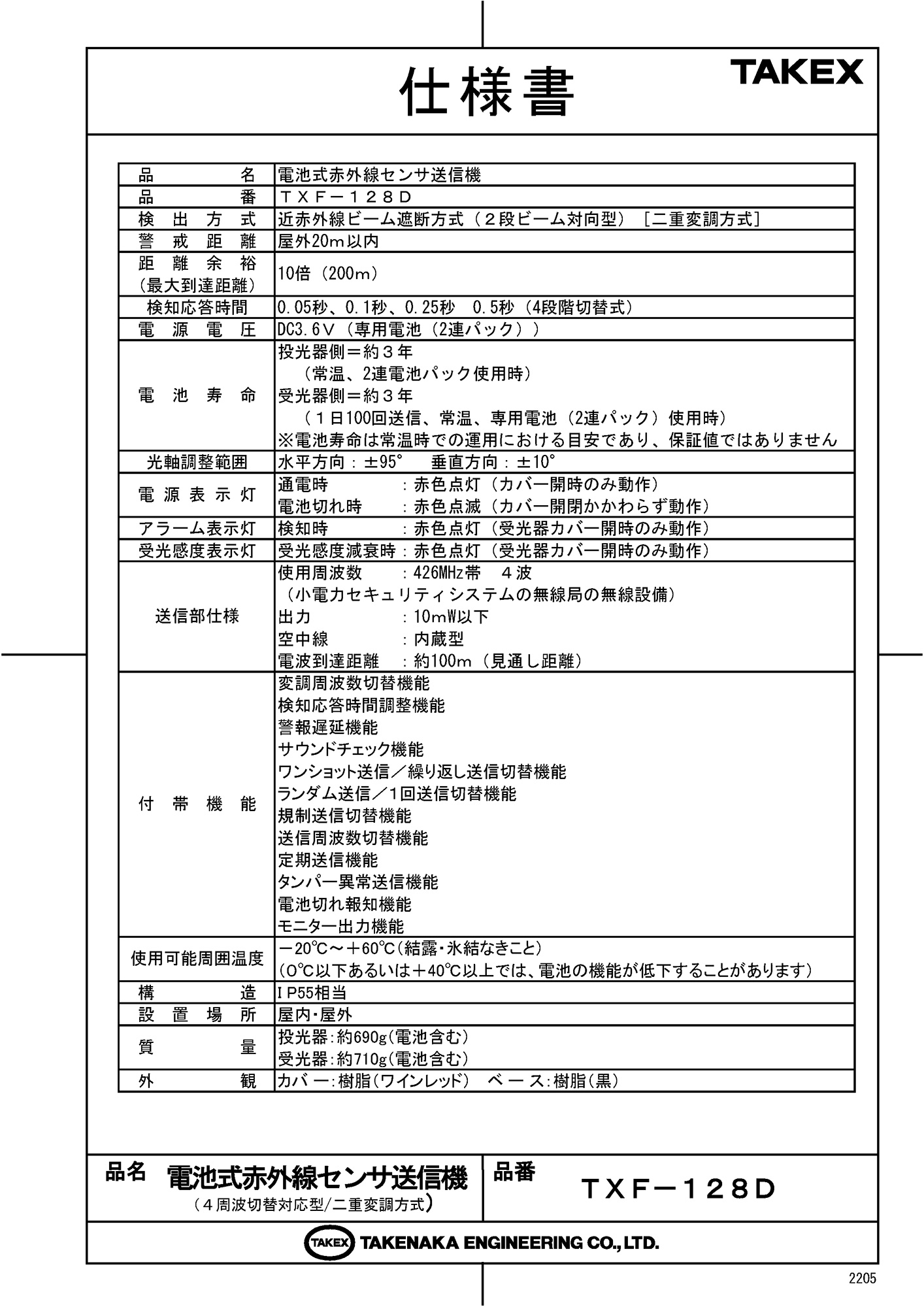

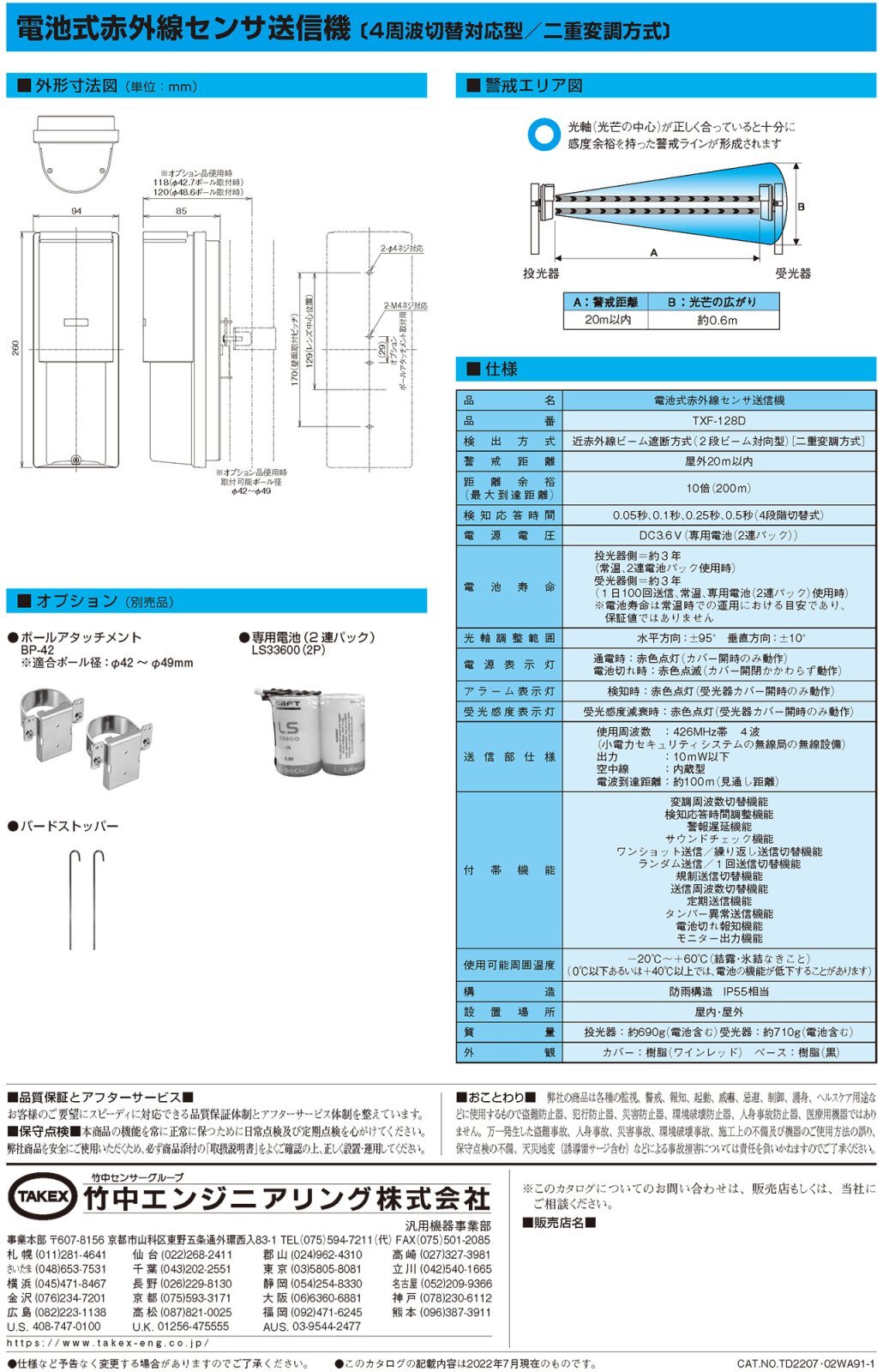

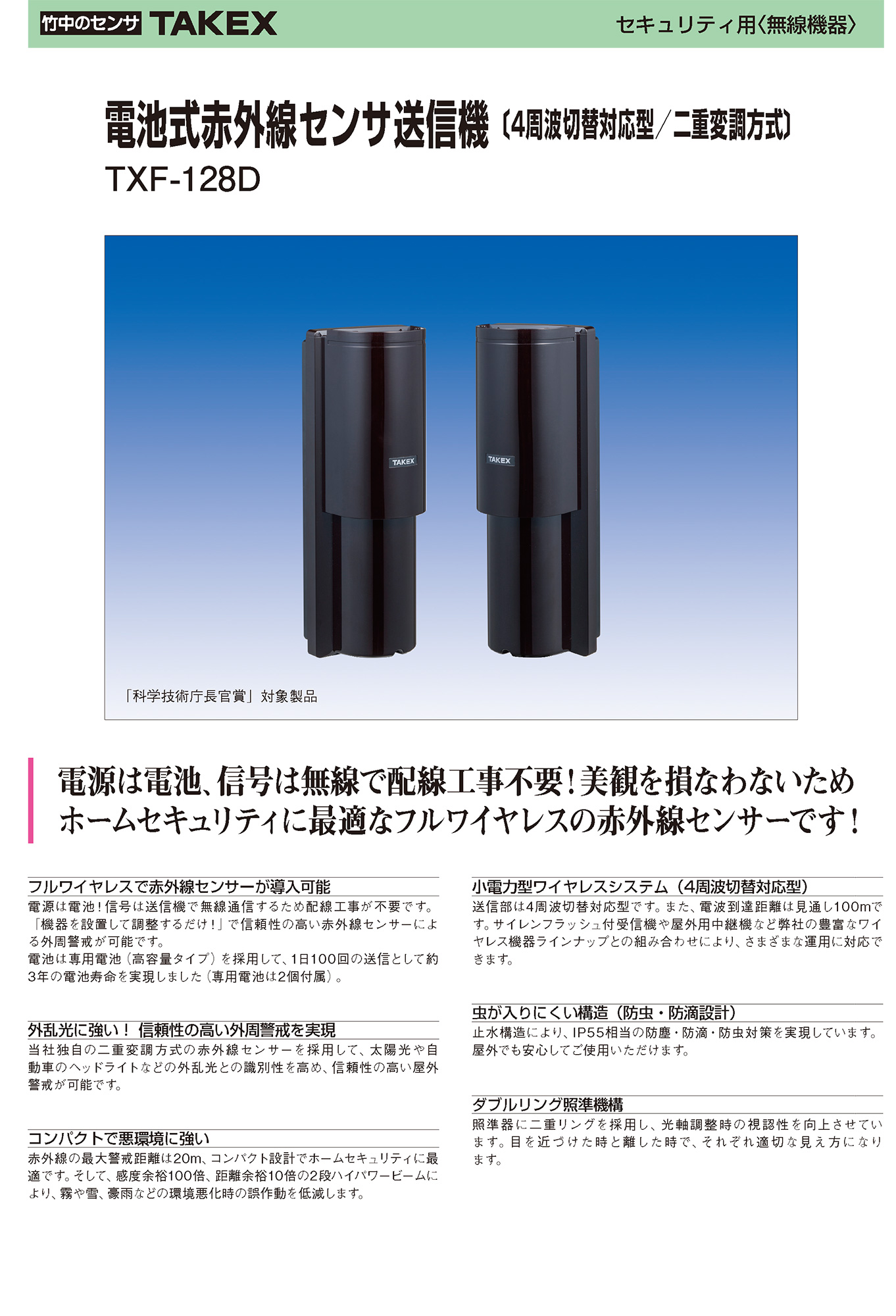

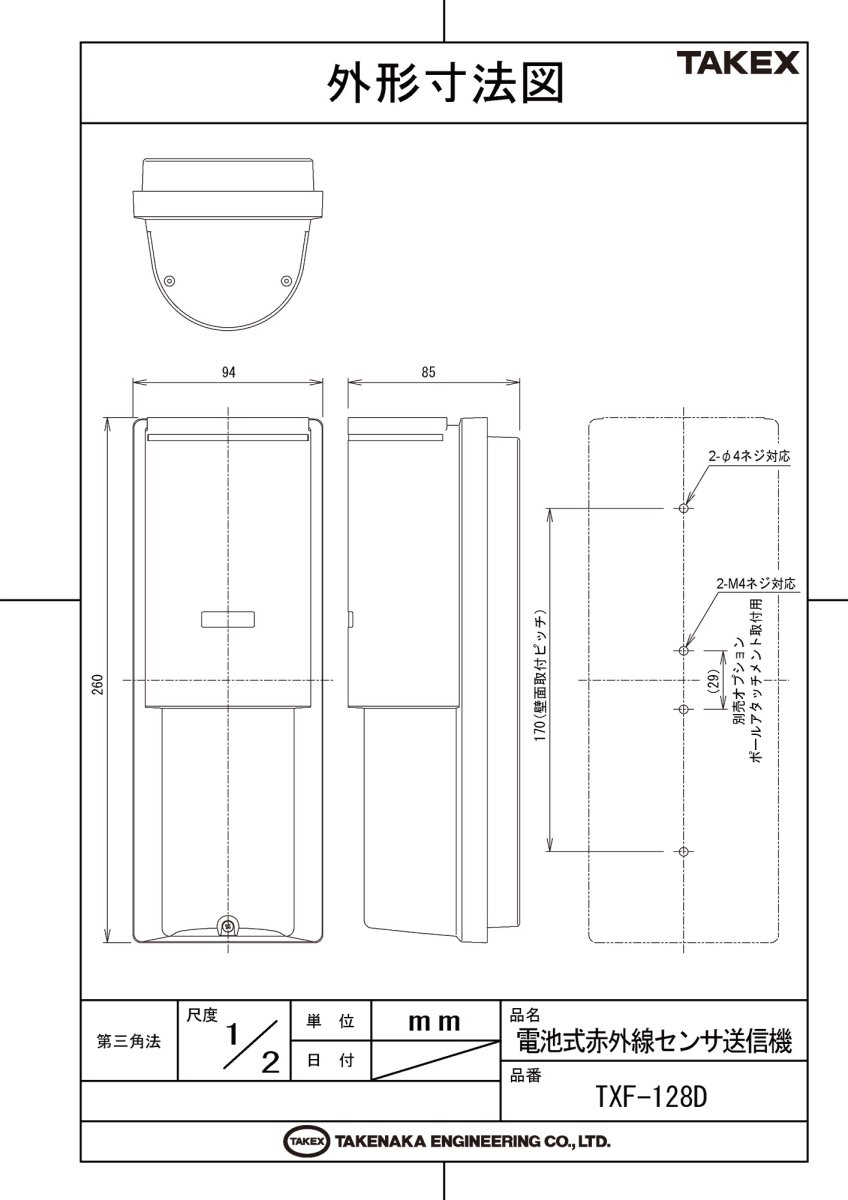

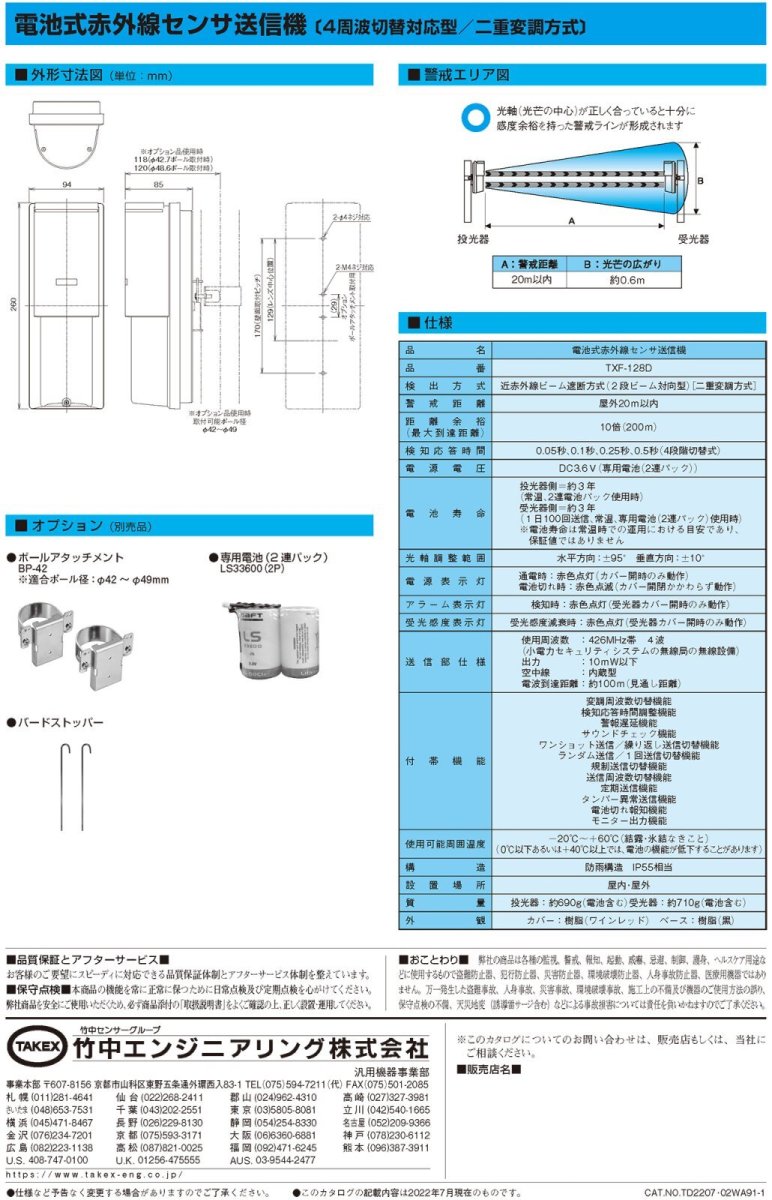

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 配線工事が困難な既存施設の屋外警戒
  • 重要文化財や景観維持が必要な場所
  • 短期間のイベント会場・工事現場の防犯
  • 広大な敷地の外周セキュリティ強化

導入前に確認したいポイント

  • 受信機・中継機との電波到達距離（見通し100m）
  • 設置面の剛性（揺れるフェンスは不可）
  • 専用電池パックのストック確保
  • 警戒ライン上の樹木や障害物の有無

特長

外乱光に強い「二重変調方式」

赤外線ビームに独自の二重変調を施すことで、強烈な西日や車両のヘッドライトといった外乱光と自己のビームを正確に識別。屋外特有の環境変化による誤動作を極限まで排除し、安定した検知性能を維持します。

誤動作を低減する「ワイドピッチ設計」

投光・受光レンズの寸法を天地方向に拡大。風で舞う落ち葉や小型の飛来物がビームを一時的に遮っても発報せず、人間サイズの物体のみを確実に検知する高信頼設計です。

完全ワイヤレスによる「省エネ・省施工」

大容量リチウム電池駆動と無線送信機の内蔵により、外部配線が一切不要。配管・埋設工事のコストを大幅に削減でき、工期の短縮にも大きく寄与します。

耐環境性に優れた「ウェザープルーフハウジング」

雨水や雪がカバー前面に滞留しにくい流線型構造を採用。冬期の雪解け水の再凍結による感度減衰を防ぐなど、厳しい屋外環境でも運用が可能です。IP55相当の防塵・防滴・防虫設計も完備。

施工を効率化する「ダブルリング照準機構」

照準器に二重リングを採用し、光軸調整時の視認性を向上。内部にはターゲットカラー（投光器：イエロー、受光器：オレンジ）を配し、遠隔からでも調整状況を容易に把握できます。水平±95°の広角調整とロック機構も備えています。

テスター不要の「ツーステップサウンドチェック」

受光量に応じてビープ音が変化。良判定のしきい値を超えると連続音に変わるため、テスターが手元にない現場でも確実な光軸調整が可能です。

鳥害を防ぐ「バードストッパー」への対応

センサー天面にオプションのバードストッパーを装着可能。鳥の居座りによる予期せぬ遮光やフン害を未然に防ぎ、長期的な無人運用をサポートします。

環境に配慮した「グリーン設計（RoHS対応）」

有害物質を排除したRoHS指令に適合。法人の環境基準に則した資材調達・導入が可能です。

選定時に評価したい強み

  • 施工性： 配線不要のため、設置場所の自由度が極めて高い。
  • 信頼性： 二重変調とワイドピッチの相乗効果で屋外の誤報を最小化。
  • メンテナンス性： 電池切れ報知、定期送信による死活監視機能を標準装備。
  • 拡張性： 4周波切替対応で、近接した複数セットの運用でも干渉を防げる。

LED表示と動作状態

インジケーター 状態 意味
電源表示灯（赤） 点灯 正常通電中（カバー開時のみ動作）
電源表示灯（赤） 点滅 電池電圧低下（カバー開閉に関わらず動作）
アラーム表示灯（赤） 点灯 検知状態（受光器のみ・カバー開時動作）
受光感度表示灯（赤） 点灯 受光量不足・再調整が必要（受光器のみ・カバー開時動作）

送信設定スイッチ（DIPスイッチ）

No. 機能 OFF設定 ON設定
1送信モード1ワンショット（通常）繰り返し送信
2送信モード2ランダム送信1回送信
5,6規制送信なし / 2分 / 5分 / 15分（組合せ）
7,8送信周波数F1 〜 F4（受信機と合わせる）

製品仕様

品名電池式赤外線センサ送信機
品番TXF-128D
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）［二重変調方式］
警戒距離屋外20m以内
距離余裕10倍（200m）
検知応答時間0.05秒、0.1秒、0.25秒、0.5秒（4段階切替式）
電源電圧DC3.6V（専用電池 LS33600(2P)）
電池寿命投光器：約3年 / 受光器：約3年（常温・1日100回送信時）
光軸調整範囲水平方向：±95° / 垂直方向：±10°
送信部仕様426MHz帯 4波（小電力セキュリティ無線）、出力10mW以下
電波到達距離約100m（見通し距離）
使用可能周囲温度-20℃ 〜 +60℃（結露・氷結なきこと）
保護構造IP55相当
質量投光器：約690g / 受光器：約710g（電池含む）
外観カバー：ワインレッド（樹脂） / ベース：黒（樹脂）

FAQ

Q：電池はどれくらい持ちますか？ A：常温環境において、投光器・受光器ともに約3年が目安となります（受光器は1日100回送信の場合）。寒冷地では短くなる場合があります。
Q：電池切れはどうやってわかりますか？ A：本体の電源表示灯が赤色点滅するほか、無線信号として受信機側にも電池切れ報知が送信されます。
Q：光軸調整にはテスターが必要ですか？ A：サウンドチェック機能を搭載しているため、テスターなしでも音でピーク調整が可能です。より精密な調整にはテスターの使用（モニター出力）を推奨します。
Q：雨や霧での誤動作はありますか？ A：10倍の距離余裕（200m分）があるため、多少の雨や霧では遮断されません。また、ウェザープルーフハウジングがカバー表面の着雪や水滴による減衰を抑えます。
Q：複数のセンサーを近くに並べて設置できますか？ A：はい、4チャンネルの変調周波数切替機能を備えているため、チャンネルを分けることで相互干渉を防ぎ、多段設置などが可能です。
Q：検知応答時間は調整できますか？ A：内部のDIPスイッチで0.05秒から0.5秒まで4段階の調整が可能です。鳥や落ち葉が多い場所では少し長めに設定することで誤報を抑制できます。
Q：受信機はどれを選べばいいですか？ A：TAKEX製の426MHz帯 小電力セキュリティシステム受信機（HCシリーズ等）に対応しています。
Q：鳥がセンサーの上に乗って遮光されることはありませんか？ A：オプションのバードストッパーを使用することで、鳥の飛来・滞留を防ぎ、予期せぬ誤動作を防止できます。
Q：無線が届くか心配です。 A：見通しで約100mですが、障害物がある場合は中継機を導入することで距離を伸ばすことができます。
Q：取付ポールに指定はありますか？ A：径φ42mm〜φ49mmのポールに対応しています。壁面への直接取付も可能です。
