受信ユニット DC電源タイプ屋外設置が可能 [RX-10]

受信ユニット DC電源タイプ屋外設置が可能 [RX-10]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレス受信機 屋外対応 426MHz帯 無電圧接点出力

RX-10 受信ユニット DC電源タイプ屋外設置が可能

RX-10は、426MHz帯の小電力セキュリティ電波を受信し、強力な無電圧接点出力へ変換する屋外対応型の受信ユニットです。防雨構造（IP43相当）により、屋外の壁面やポールに直接設置して、サイレンや投光器などの威嚇機器をワイヤレスで駆動させることが可能です。

  • 型番： RX-10
  • 製品名： 受信ユニット（DC電源タイプ）
  • 電源電圧： DC10V〜28V（極性あり）
  • 受信登録数： 最大30台まで
  • 出力形式： 無電圧リレー接点（a接点/b接点切替可）
  • 防水性能： 防雨構造（IP43相当）屋外設置対応

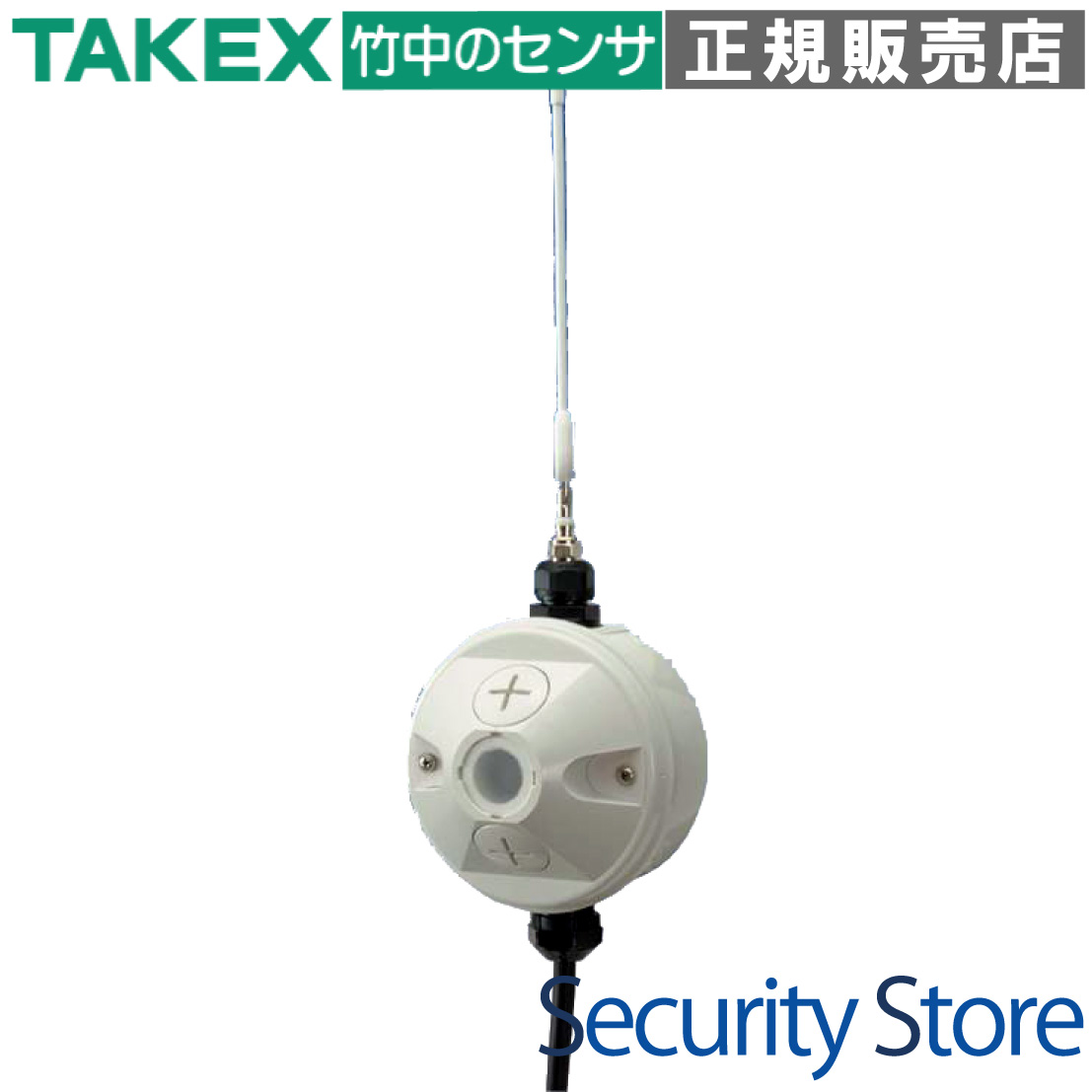

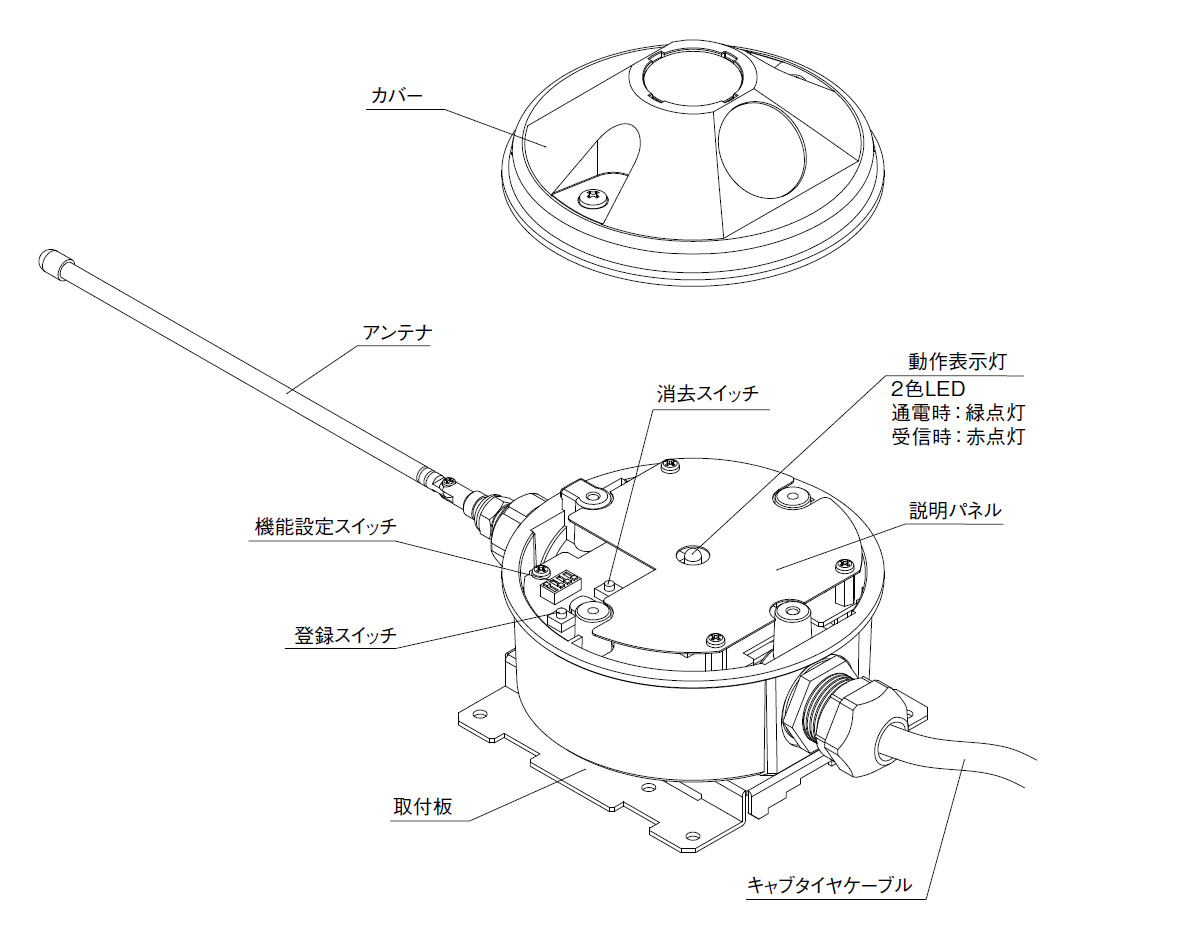

RX-10 受信ユニット 製品画像

資料ダウンロード

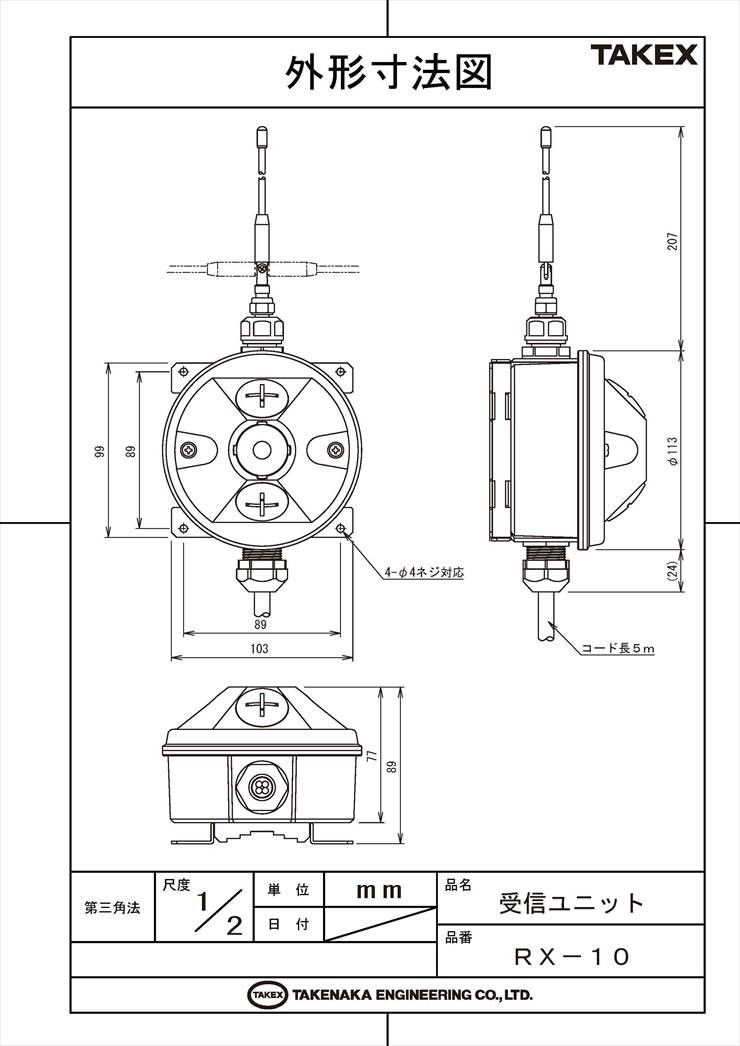

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 屋外設置のサイレン・ライトのワイヤレス制御
  • 警備コントローラーの無線入力拡張
  • DC12V/24V電源供給が可能な現場での受信用
  • 送信機の電池切れや感度不良を管理したい現場

導入前に確認したいポイント

  • DC電源（10V〜28V）の確保が可能か
  • 金属壁面やノイズ源から3m以上離せるか
  • 取付方向（アンテナ上向き）を遵守できるか
  • 制御する負荷がAC100V 500Wを超えないか

特長

屋外設置を可能にする防雨構造（IP43相当）

筐体は屋外での使用を前提とした防雨構造を採用しています。AC電源を確保しにくい屋外壁面やポールでも、低電圧DC電源を供給することで、センサーライトや回転灯と連動したワイヤレス威嚇システムの構築が可能です。

大容量接点リレーによる直接機器制御

内蔵されたリレーは、AC100V・500W（白熱灯負荷）を直接駆動できる強力な仕様です。中間リレーを介さずに威嚇機器を動かせるため、配線設計をシンプルに抑え、施工コストの削減に貢献します。

最大30台の送信機を不揮発性メモリーに登録

小電力ワイヤレス送信機を最大30台まで登録可能です。登録データは不揮発性メモリーに保存されるため、停電や電源断が発生しても再設定の必要はなく、メンテナンスフリーな運用を実現します。

現場診断を支援する2色LEDステータス表示

本体のLED点滅パターンにより、単なる受信確認だけでなく「送信機の電池切れ（ローバッテリー）」や、受信した電波の「感度不良」を視覚的に通知します。施工時のエリア確認や運用中のトラブル早期発見に役立ちます。

8段階から選択可能な柔軟な出力タイマー

警報出力時間は、3秒から5分、さらには手動リセットまでの「連続」を含む8種類からDIPスイッチで簡単に設定可能です。用途に合わせて、カメラの録画トリガーから長時間のサイレン鳴動まで柔軟に対応します。また、リトリガ方式の採用により、連続した信号受信時も出力を途切れさせません。

設置環境に合わせたアンテナの調整と延長

標準付属のホイップアンテナは取り外しが可能です。本体を金属ボックス等に収納して運用したい場合でも、延長アンテナ（別売）を接続することで、安定した通信環境を確保できます。

施工性を考慮した5mリード線と広範な電源入力

DC10V〜28Vの広電圧入力に対応しており、12V系・24V系のどちらのシステムにも統合可能です。また、5mのキャブタイヤケーブルがあらかじめ結線されているため、現場での端子台結線の手間を省き、迅速な施工をサポートします。

選定時に評価したい強み

  • 高信頼の通信： 日本国内の電波法に適合した426MHz帯セキュリティ無線を採用。
  • 自己診断機能： 電池切れや感度不足をLEDで報知し、失報リスクを低減。
  • 電源の柔軟性： DC電源タイプのため、バックアップ電源付きシステムに容易に組み込み可能。
  • 堅牢な出力段： 直接高負荷を駆動できるリレー接点を備え、外部ユニットを削減。

施工・設置ガイド

RX-10の性能を最大限に引き出すため、以下の施工ルールを遵守してください。

確認項目 この製品での考え方
取付方向 正立取付（アンテナが上）が必須です。横向きや逆さまは浸水の原因となります。
ノイズ対策 DCモーター内蔵のベルや回転灯からは3m以上離して設置してください。
電波環境 金属板や鉄骨柱に直接設置すると感度が低下します。見通しの良い高所への設置を推奨します。
配線処理 付属の5mケーブル（4芯）を使用し、極性（白：プラス、黒：マイナス）を間違えないよう結線してください。

動作表示灯（LED）の挙動一覧

表示状態 意味・内部ステータス
緑 点灯 通常待機（通電正常）
赤 点灯 警報受信中（接点出力と同期）
緑 点滅 登録済み送信機の電池切れ報知
赤 点滅（約4秒） 受信感度不良（電波が弱いため設置場所の再検討が必要）
赤・緑 交互点灯 送信機登録モード中

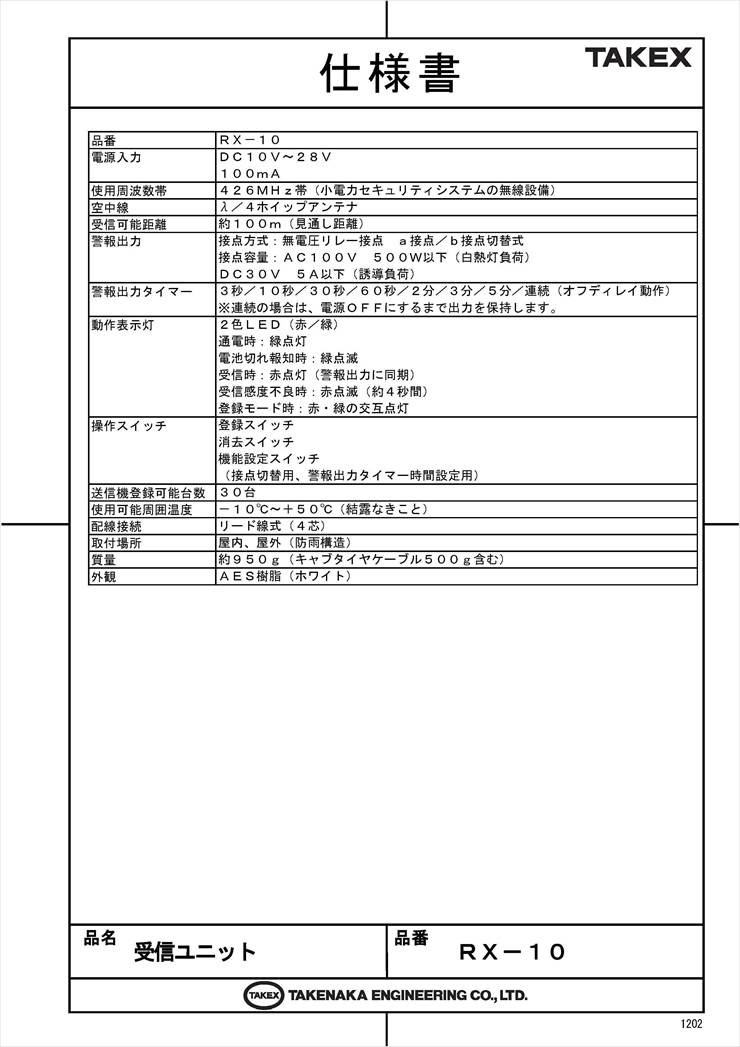

製品仕様

項目 内容
品番 RX-10
電源入力 DC10V〜28V / 100mA
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
空中線 λ／4ホイップアンテナ
受信可能距離 約100m（見通し距離）
警報出力 接点方式：無電圧リレー接点　a接点／b接点切替式
接点容量：AC100V　500W以下（白熱灯負荷）
　　　　　DC30V　5A以下（誘導負荷）
警報出力タイマー 3秒／10秒／30秒／60秒／2分／3分／5分／連続（オフディレイ動作）
※連続の場合は、電源OFFにするまで出力を保持します。
動作表示灯 2色LED（赤／緑）
通電時：緑点灯、電池切れ報知時：緑点滅、受信時：赤点灯、受信感度不良時：赤点滅（約4秒間）、登録モード時：赤・緑の交互点灯
操作スイッチ 登録スイッチ、消去スイッチ、機能設定スイッチ（接点切替用、警報出力タイマー時間設定用）
送信機登録可能台数 30台
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
配線接続 リード線式（4芯） 全長約5m
設置場所 屋内、屋外（防雨構造 IP43相当）
質量 約950g（キャブタイヤケーブル500g含む）
外観 樹脂（ホワイト）

FAQ

Q：屋外に直接設置しても雨は大丈夫ですか？ A：はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、必ずアンテナを上にした「正立状態」で設置してください。また、ホースでの直接散水や激しい水しぶきがかかる場所は避けてください。
Q：電源は何Vを使えばよいですか？ A：DC10V〜28Vの直流電源に対応しています。セキュリティーコントローラーのDC12V出力や、DC24Vの電源装置などから供給してください。
Q：AC100Vのライトを直接繋ぐことはできますか？ A：はい、白熱灯負荷で500Wまでであれば、内蔵のリレー接点で直接オン・オフ制御が可能です。
Q：送信機の登録はどのように行いますか？ A：本体内部の「登録スイッチ」を1秒以上長押しし、LEDが赤・緑の交互点灯になった状態で、登録したい送信機を1m以内で動作（発報）させれば完了です。
Q：特定の送信機1台だけを消去することはできますか？ A：いいえ、個別消去には対応していません。消去スイッチで一度全データを消去してから、必要な送信機を再度登録し直す手順となります。
Q：LEDが「赤色で点滅」しているのは何故ですか？ A：電波強度が低下している（感度不良）の警告です。信号は届いていますが、将来的な失報リスクがあるため、受信機の設置位置を調整するか、中継機の導入を検討してください。
Q：LEDが「緑色で点滅」しています。故障ですか？ A：故障ではありません。登録されているいずれかの送信機で電池電圧が低下している「電池切れ報知」です。該当する送信機の電池を交換してください。
Q：停電したときに登録内容は消えませんか？ A：不揮発性メモリーを使用しているため、電源が切れても登録内容は保持されます。
Q：出力接点を「b接点（通常時閉）」にできますか？ A：はい、内部のDIPスイッチNo.1を切り替えることで、a接点（ノーマルオープン）とb接点（ノーマルクローズ）を自由に選択可能です。
Q：アンテナを延長して使うことは可能ですか？ A：はい、アンテナは取り外し可能なコネクタ式です。別売の延長アンテナを接続して、電波の入りやすい場所へアンテナのみを移動させることができます。
