屋外用カメラハウジング TAKEX 竹中エンジニアリング [VCHO-15SDHF]

屋外用カメラハウジング TAKEX 竹中エンジニアリング [VCHO-15SDHF]

販売価格: 会員のみ販売

商品詳細

屋外用ハウジング アルミ合金製 ヒーター・ファン内蔵 プロ仕様

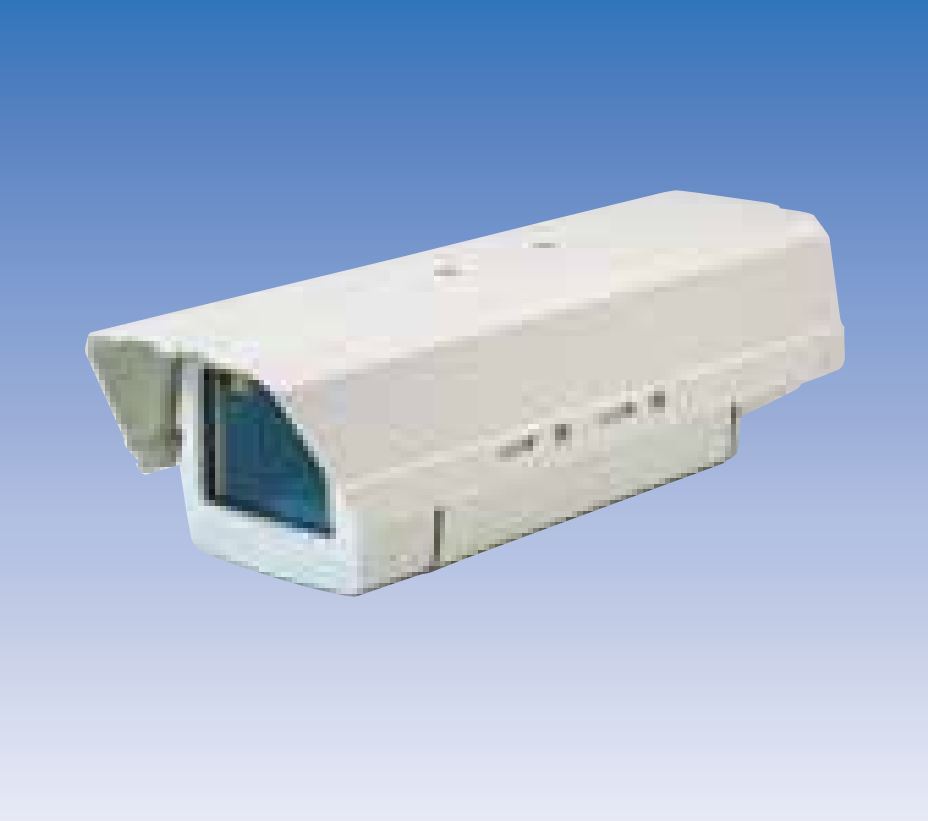

VCHO-15SDHF 屋外用カメラハウジング

VCHO-15SDHFは、過酷な屋外環境下でも監視カメラを安定稼働させるために設計された、プロ仕様のアルミ製カメラハウジングです。ヒーターとファンを内蔵しており、寒冷地から高温環境まで幅広く対応。堅牢なアルミ押出成形ボディが、雨風や埃から内部の精密機器を強力に保護します。

  • 型番： VCHO-15SDHF
  • 製品名： 屋外用カメラハウジング（ヒーター・ファン付）
  • 材質： アルミ押出成形 / アルミ合金
  • 消費電力： 最大 20W（電装系含む）
  • 質量： 約3,000g
  • 設置環境： 屋外（防水・防塵対策が必要な現場）
VCHO-15SDHF 屋外用カメラハウジング

この製品が向いている用途

  • 寒暖差の激しい屋外監視現場
  • 雨風にさらされる駐車場や外壁設置
  • 工場や湾岸地域などの過酷な環境
  • 大型レンズを装着したカメラの保護

導入前に確認したいポイント

  • 電装系動作のための電源供給（最大20W）
  • 合計荷重（本体3kg＋カメラ）に耐える下地強度
  • 推奨ブラケット（PTP-300等）との適合性
  • 背面ケーブルグランドの防水処理計画

特長

過酷な環境に耐えるヒーター・ファン搭載

内部に温度調節用のヒーターとファンを標準装備しています。冬場のレンズ曇りや凍結を防止し、夏場の内部温度上昇を抑制することで、監視カメラの電子部品への負荷を軽減し、システム全体の寿命を延ばします。

堅牢なアルミ押出成形ボディ

胴部とサンシェードには耐久性に優れたアルミ押出成形を採用。ガラス窓部や後端部には頑丈なアルミ合金を使用しており、プラスチック製ハウジングに比べて耐候性・耐衝撃性に優れ、長期間の屋外運用においても劣化しにくい構造です。

優れたメンテナンス性能

プロの施工現場を意識した設計により、内部へのアクセスがスムーズに行えます。カメラの画角調整やレンズのフォーカス合わせなど、高所での作業性を考慮した構造になっており、メンテナンスコストの低減に寄与します。

直射日光を防ぐサンシェード設計

大型のアルミ製サンシェードを装備。直射日光による内部温度の上昇を防ぐとともに、レンズへの光の映り込み（フレア・ゴースト）を抑制し、常にクリアな映像を確保するための助けとなります。

多様なブラケットに対応する取付ピッチ

底面には70mmピッチの固定穴を配置しており、業界標準的なブラケットであるPTP-300等にスムーズに取り付け可能です。既設の設備更新時にも柔軟に対応できる汎用性を備えています。また、後端部から155mmの位置にも固定穴があり、安定した固定が可能です。

高い防水性を支えるケーブルグランド

背面の配線導入部にはケーブルグランドを採用。電源線や映像信号線を確実に引き込みつつ、水の侵入をブロックします。20Wの電力を消費するヒーター・ファンを安定して稼働させるための、安全な配線計画を支える設計です。

選定時に評価したい強み

  • 熱対策の完成度： ヒーターとファンの両方を搭載し、全天候に対応。
  • 高耐久性： 3kgの重量感あるアルミボディによる高い物理的保護性能。
  • 施工性： 70mmピッチの取付穴による、多様な架台との高い互換性。
  • 信頼の塗装： 環境に馴染みやすく、日光を反射しやすいベージュ塗装仕上げ。

施工・設置ガイド

本製品を安全かつ長期間運用いただくための、施工上の重要事項です。

確認項目 この製品での考え方
電源容量の確保 ヒーター・ファン動作時に最大20Wを消費します。余裕を持った電源設計を行ってください。
取付強度の計算 本体だけで約3.0kgあります。カメラ等の重量を含め、合計5kg程度を支えられる強固な下地とブラケットが必要です。
防水処理の徹底 背面のケーブルグランド部は、施工時に隙間ができないよう確実に締め付け、必要に応じてコーキング処理を行ってください。
定期点検 前面ガラスの汚れは映像品質を下げます。定期的に清掃が行える高さ・位置への設置を推奨します。

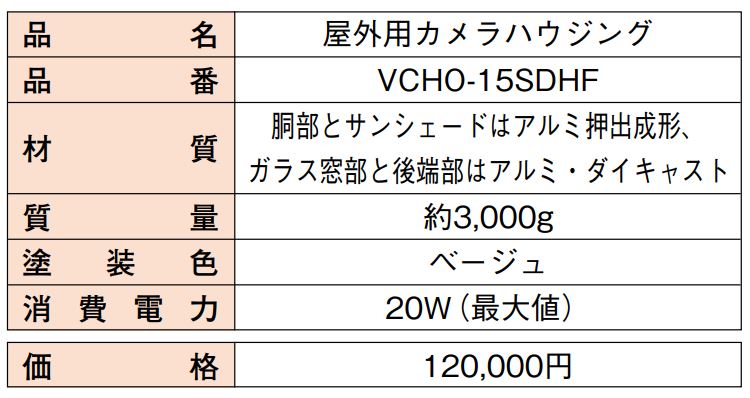

製品仕様

項目 内容
品名 屋外用カメラハウジング
品番（型番） VCHO-15SDHF
材質（胴部・サンシェード） アルミ押出成形
材質（ガラス窓部・後端部） アルミ合金

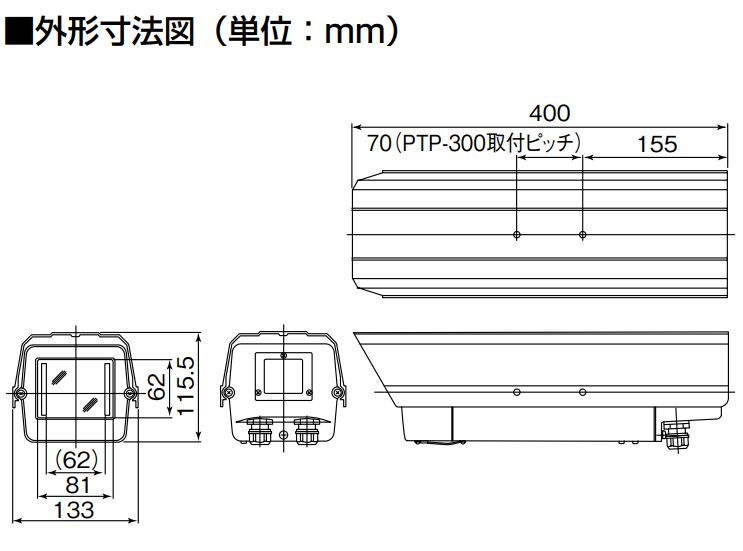

外形寸法 全長 400mm × 幅 133mm × 高さ 115.5mm
前面ガラス有効サイズ 幅 81mm × 高さ 62mm
質量 約3,000g（3.0kg）
塗装色 ベージュ
消費電力 最大 20W
取付ピッチ 70mm（PTP-300 取付ピッチに対応）
固定穴位置 後端部から155mmの位置

FAQ

Q：カメラは付属していますか？ A：いいえ、本製品はハウジング（保護ケース）のみとなります。カメラ本体およびレンズ、取付用ブラケットは別途ご用意ください。
Q：ヒーターとファンを動作させるには電源が必要ですか？ A：はい、必要です。最大20Wの電力を消費するため、ハウジング内部まで電源を引き込む必要があります。
Q：どのようなブラケットが推奨されますか？ A：取付ピッチ70mmに対応したブラケット（例：PTP-300）を推奨します。耐荷重が5kg以上のものを選定してください。
Q：寒冷地での使用は可能ですか？ A：はい、ヒーターを内蔵しているため、冬場の凍結やレンズの曇りを防止でき、寒冷地でも運用可能です。
Q：本体の材質は何ですか？ A：主要部分はアルミ押出成形およびアルミ合金で作られており、屋外での長期使用に耐える堅牢な設計です。
Q：内部に収納できるカメラのサイズを教えてください。 A：全長が400mmあるため、標準的なBOX型カメラとレンズであれば余裕を持って収納可能です。有効前面窓サイズ（81×62mm）もご確認ください。
Q：配線導入部の防水はどうなっていますか？ A：背面にケーブルグランドを装備しており、ケーブルを締め付けることで水の侵入を防ぐ構造になっています。
Q：重量はどのくらいありますか？ A：ハウジング本体のみで約3.0kgあります。施工の際は強固な下地がある場所に取り付けてください。
Q：色の変更は可能ですか？ A：標準色はベージュです。特注色については別途お問い合わせください。
Q：メンテナンスはどのように行いますか？ A：前面ガラスの清掃や、配線部の劣化確認を定期的に行うことを推奨します。ハウジングは作業しやすいように開閉可能な設計となっています。
