竹中エンジニアリング防犯カメラ AHD 2.0 シークレット型屋内天井専用 213万画素

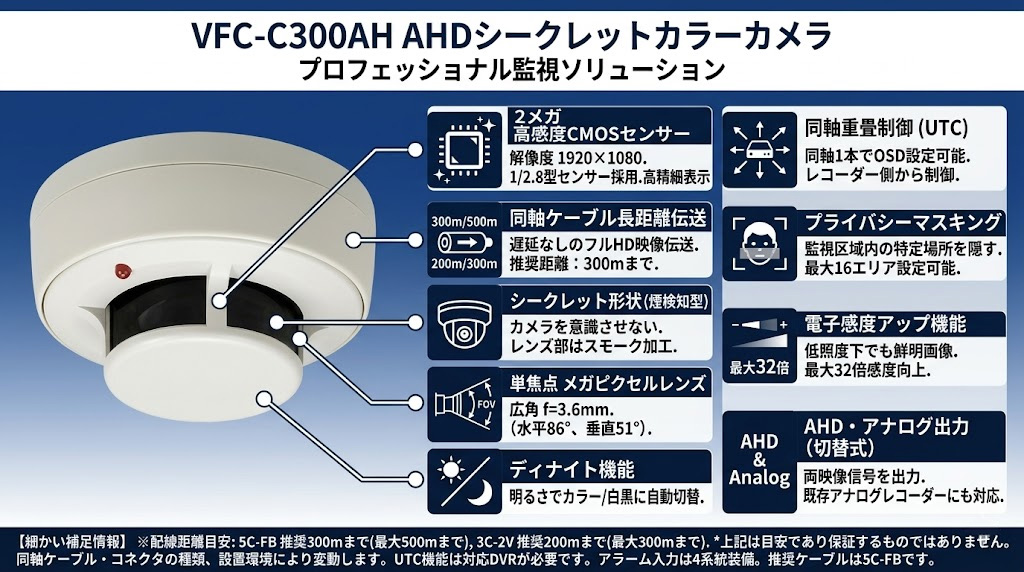

VFC-C300AH AHDシークレットカラーカメラ

VFC-C300AHは、火災報知器（煙検知器）に酷似したデザインを採用した屋内用2メガピクセルAHDカメラです。カメラの存在を意識させずに高精細な監視が可能で、クリニックの待合室、店舗、オフィスなどの秘匿性が求められる環境に最適です。

型番： VFC-C300AH
製品名： AHDシークレットカラーカメラ
解像度： 1920×1080（フルHD / 200万画素クラス）
主な用途： 秘匿監視、店舗・オフィスの全景監視、トラブル抑止
設置場所： 屋内天井専用
電源： DC12V（極性あり）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

クリニックや待合室の状況確認
レジ周辺の不正防止（威圧感の排除）
オフィスの受付やエントランス監視
重要書類保管室等の秘匿記録

導入前に確認したいポイント

屋内天井設置専用（壁面不可）
電源重畳型ユニットは使用不可（DC12V）
AHD2.0対応レコーダーが必要
UTC設定には対応レコーダーが必要

特長

2メガピクセル SONY STARVIS センサー搭載

撮像素子には高感度な1/2.8型 SONY STARVIS CMOSセンサーを採用。有効画素数約213万画素の高精細なフルHD映像（1920×1080）により、細部まで鮮明な記録が可能です。低照度環境でも電子感度アップ機能と組み合わせることで、最小0.7lxまでの撮影に対応します。

監視を意識させない煙検知型デザイン

外観は一般的な煙検知器（火災報知器）を模しており、カメラとしての存在感を最小限に抑えています。レンズ部はスモーク樹脂で覆われており、外部からはカメラの向きが判別できない設計です。監視対象に心理的な圧迫感を与えず、自然な行動を記録することができます。

同軸ケーブルによるフルHD映像伝送

従来の同軸ケーブルを利用して、非圧縮のフルHD映像を低遅延で伝送可能です。5C-2Vケーブル使用時には最大300m（推奨）の長距離伝送に対応しており、既存のアナログカメラシステムの配線を活かした高画質化リプレイスにも適しています。

AHD・アナログ信号のハイブリッド出力

内部のスイッチケーブルの設定により、最新のAHD出力だけでなく、従来のアナログ（CVBS）映像信号の出力にも対応します。既存のアナログモニタやレコーダーへの接続も可能で、段階的なシステム更新にも柔軟に対応できます。

同軸重畳制御（UTC）によるリモート設定

映像伝送用の同軸ケーブルを介して、レコーダー側からカメラのOSD（オン・スクリーン・ディスプレイ）設定が可能です。天井高所に設置したカメラを直接操作することなく、フォーカスや画質補正パラメータを遠隔で微調整できます。

HDRおよびD-WDRによる明暗補正

明暗差の激しい環境でも、HDR（ハイレベル・ダイナミックレンジ）やD-WDR（デジタル・ワイドダイナミックレンジ）機能により、黒つぶれや白とびを抑制。窓際や逆光が強いエントランスでも、被写体をクリアに捉え続けることができます。

16エリアのプライバシーマスキング

画面内の任意の場所に最大16箇所のマスクを設定可能。ATMのテンキー操作部やプライバシーに配慮すべき箇所を隠蔽しながら、周辺の監視を継続することができます。

高度なノイズリダクション機能

2DNR（空間的ノイズ除去）と3DNR（時間的ノイズ除去）を搭載。暗所での撮影時に発生しやすい画面のザラつきを効果的に抑制し、鮮明な映像を提供するとともに、レコーダー側の録画データ量削減にも寄与します。

    選定時に評価したい強み
    秘匿性： 威圧感のない煙検知器デザインにより設置場所を選ばない。
互換性： AHDとアナログの切替により既存システムとの共存が可能。
高感度： STARVISセンサー採用で薄暗い室内でもカラー撮影を維持。
省施工： UTC機能により、設置後の設定変更作業が大幅に効率化。



施工・設置ガイド

本製品は天井設置専用です。付属のカメラ取付ベースを使用して、確実に天井面へ固定してください。また、電源はDC12Vの極性あり（白色ストライプ線がプラス）ですので、逆接続に注意してください。

確認項目	この製品での考え方
配線距離の目安	5C-2V使用時で300m推奨、最大500mまで伝送可能です。
電源の供給方法	DC12V専用電源アダプター等を使用。ワンケーブル電源ユニットは使用不可。
出力信号の切替	ケーブルスイッチの開放（AHD）または短絡（アナログ）で切り替えます。
フォーカス調整	工場出荷時に調整済みの固定焦点（f=3.6mm）レンズです。

製品仕様

項目	内容
品番	VFC-C300AH
撮像素子	1/2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：1945(H)×1109(V) / 有効画素数：1945(H)×1097(V)（約213万画素）
解像度	1920×1080
フレームレート	フルHD (1080p)：30fps
映像出力	AHD2.0 (1080p) ／ VBS1.0V (p-p) 切替、75Ω (BNCコネクタ)

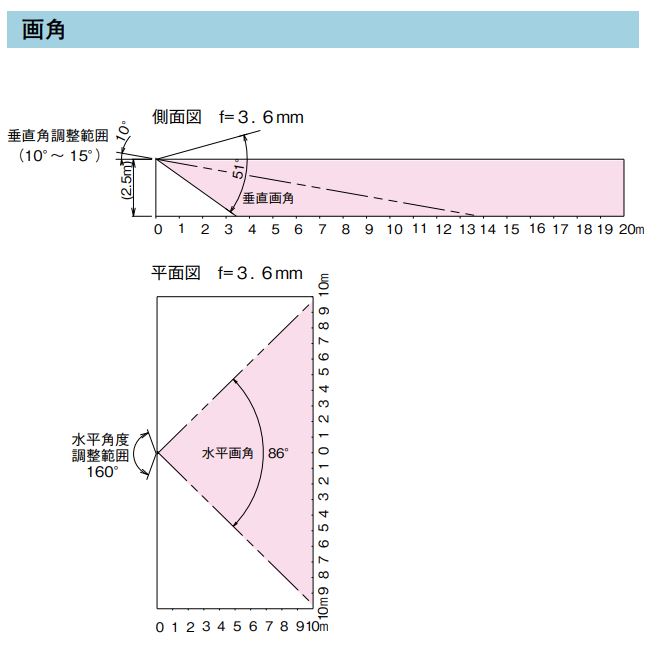

装着レンズ	メガピクセルレンズ広角 f＝3.6mm、F：2.0（水平：86° 垂直：51°）
推奨照度	5 lx (F：2.0)
最低被写体照度	0.7 lx (F：2.0、電子感度UP：2倍設定時)
シャッタースピード	オート
ゲインコントロール	あり（レベル調整可）
電子感度UP	オフ／オート (2 / 4 / 8 / 16 / 32倍) 切替
ホワイトバランス	ATW／AWB／プッシュロック／マニュアル切替
逆光補正	オフ／逆光補正／ハイライト補正／D-WDR／HDR 切替
ノイズリダクション	二次元DNR、三次元DNR、スマートDNR
反転・回転	オフ／水平反転／垂直反転切替
モーション検知	オフ／オン切替 4エリア
プライバシーマスク	オフ／オン切替 16エリア
通信方式	同軸重畳制御方式 (Pelco-C)
設定方式	OSD方式日本語対応
電源電圧 / 消費電流	DC12V±10% 極性あり / 100mA
使用温度範囲	－10℃〜＋50℃ (結露なきこと)

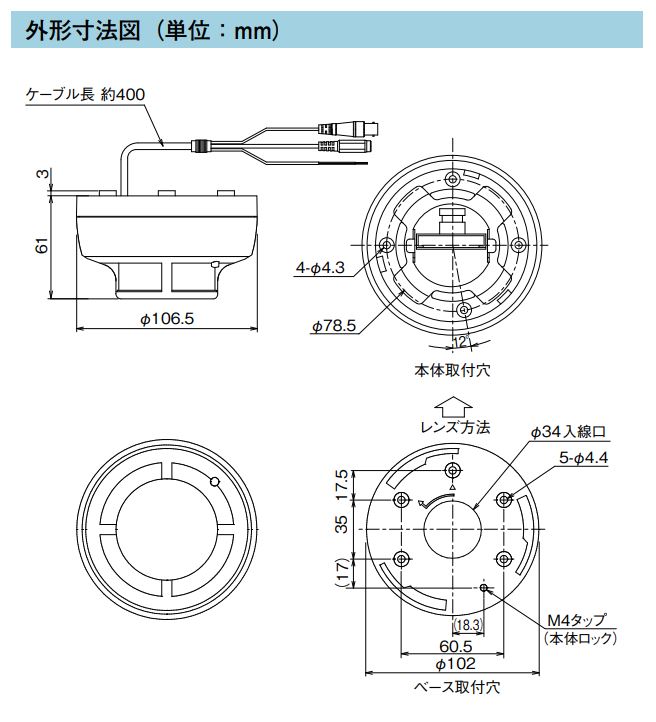

外形寸法	φ106.5 × H61 mm (絶縁ゴム含まず)
質量	約270g
外観	本体：樹脂（オフホワイト）カメラ窓：樹脂（スモーク）

FAQ

Q：カメラが動いているかどうか、外から確認できますか？ A：本製品はシークレットカメラとしての特性上、動作を示すLEDインジケーター等は一切搭載されていません。動作確認は接続されたモニターの映像で行ってください。

Q：どのようなレコーダーに接続できますか？ A：AHD2.0に対応したレコーダーを推奨します。信号を切り替えれば従来のアナログ（CVBS）レコーダーにも接続可能ですが、画質はアナログ相当となります。

Q：電源重畳型（ワンケーブル）の電源ユニットは使えますか？ A：いいえ、使用できません。本機はDC12V専用モデルです。重畳型の電圧をかけると故障の原因となりますので、必ず専用のDC12V電源をご使用ください。

Q：UTC制御とは何ですか？ A：映像用同軸ケーブルを通じて、レコーダー側からカメラの設定メニューを操作する機能です。現場でカメラを直接操作せずに設定変更が可能です。

Q：壁に取り付けることはできますか？ A：本製品は天井設置専用です。壁面に設置すると画角が不適切になったり、内部構造に負荷がかかる可能性があるため推奨されません。

Q：夜間の真っ暗な場所でも映りますか？ A：赤外線照明は搭載していませんが、高感度なSTARVISセンサーと電子感度アップ機能により、僅かな明かり（0.7lx程度）があればカラー撮影が可能です。完全な暗所では映りません。

Q：既存のアナログカメラの配線を流用できますか？ A：はい、3C-2Vや5C-2Vなどの同軸ケーブルをそのまま流用できます。ただし配線距離や経年劣化の状態によりノイズが乗る場合があります。

Q：ズーム（焦点距離）の変更はできますか？ A：本機はf=3.6mmの固定焦点レンズを採用しており、光学的なズーム機能はありません。広角での全景監視に適しています。

Q：フリッカー（画面のちらつき）を抑える機能はありますか？ A：専用のフリッカーレス機能はありませんが、東日本などの50Hz地域では、システム設定からシャッタースピードを適切に設定することで軽減可能です。

Q：カバーの清掃はどうすればよいですか？ A：柔らかい布で軽く拭き取ってください。シンナーやベンジン等の溶剤は、カバー（樹脂窓）の白濁やひび割れの原因となるため絶対に使用しないでください。
