4メガAHDハウジング型デイナイトカメラ （配線BOXあり） [VHC-IR40AH]

4メガAHDハウジング型デイナイトカメラ （配線BOXあり） [VHC-IR40AH]

販売価格: 会員のみ販売

商品詳細

4メガピクセル AHD 3.0 SONY STARVIS 2 屋外用IP66 電動バリフォーカル

VHC-IR40AH 4メガAHDハウジング型デイナイトカメラ（配線BOXあり）

SONY STARVIS 2センサー搭載、最大512万画素の高精細モニタリングを実現。同軸ケーブル1本で4メガQHD映像を伝送し、既存設備のアップグレードに最適なハウジング一体型カメラです。

  • 型番： VHC-IR40AH
  • 解像度： 最大 2592×1944 (5MP)
  • センサー： 1/2.8型 STARVIS 2 CMOS
  • レンズ： 2.7〜13.5mm（電動）
  • 保護等級： IP66（防塵・防水）
  • 夜間照射： 赤外線最大 35m

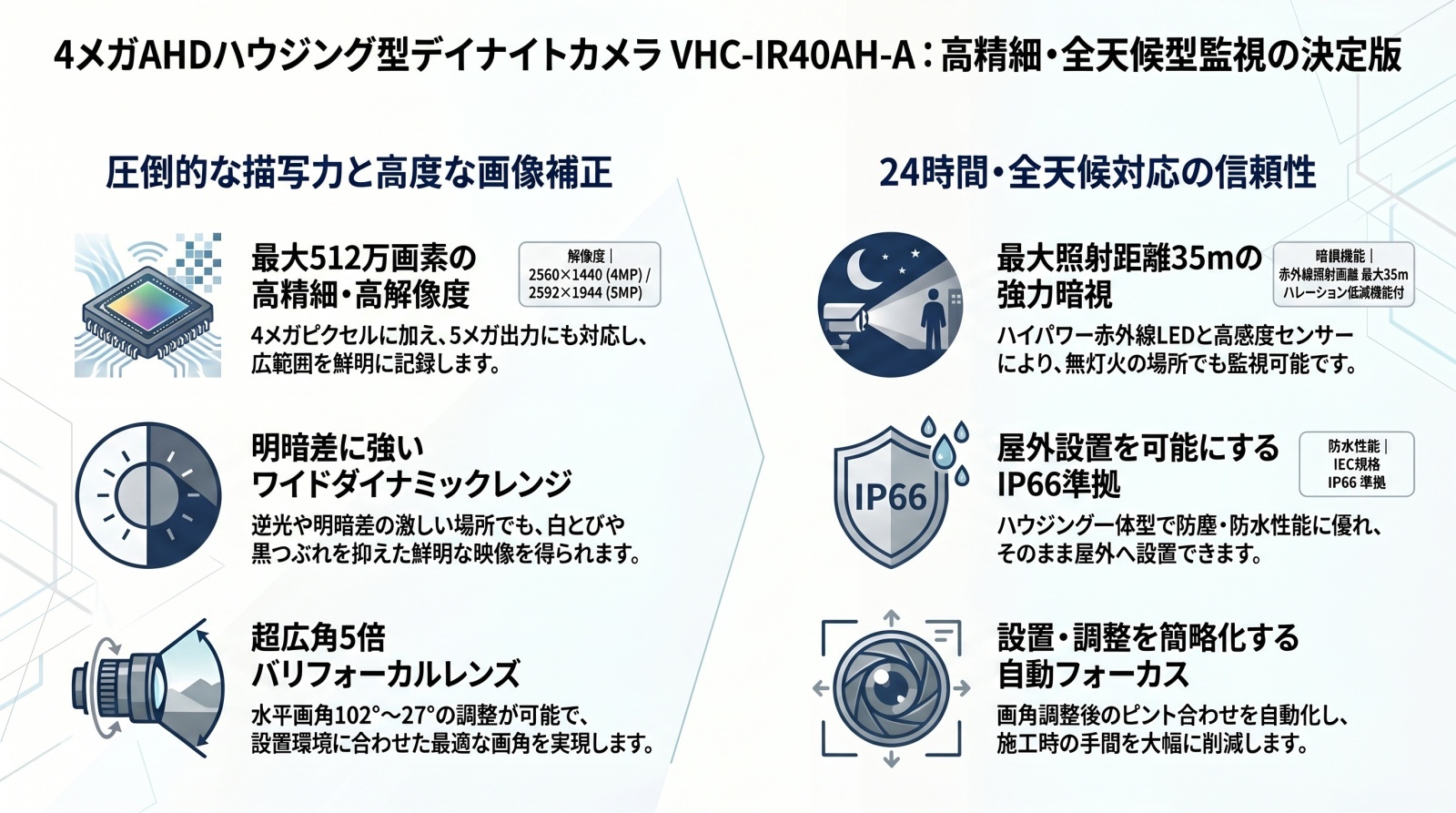

VHC-IR40AH 製品画像

資料ダウンロード

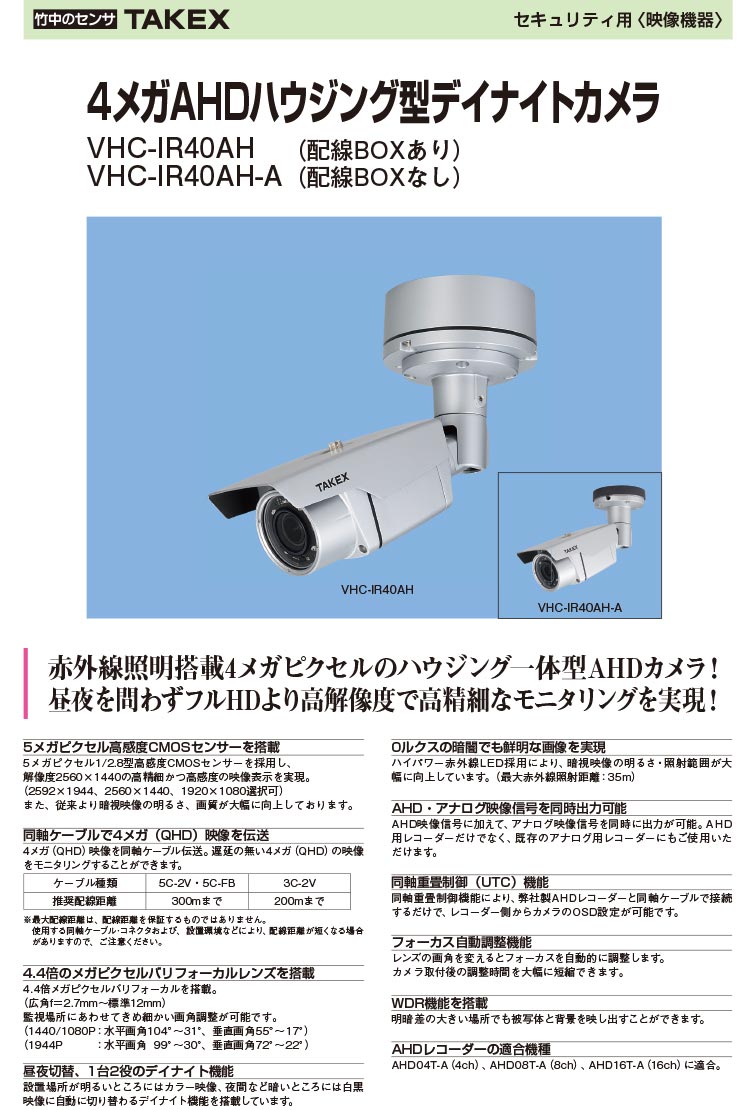

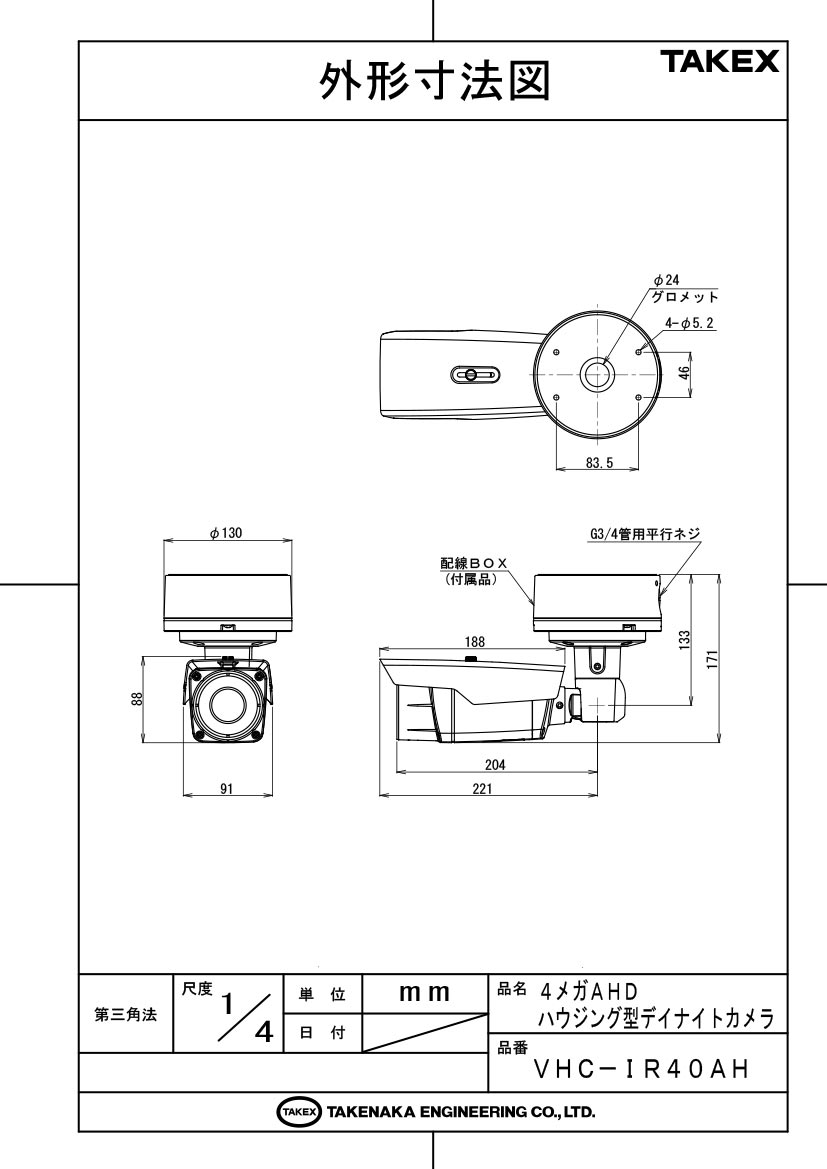

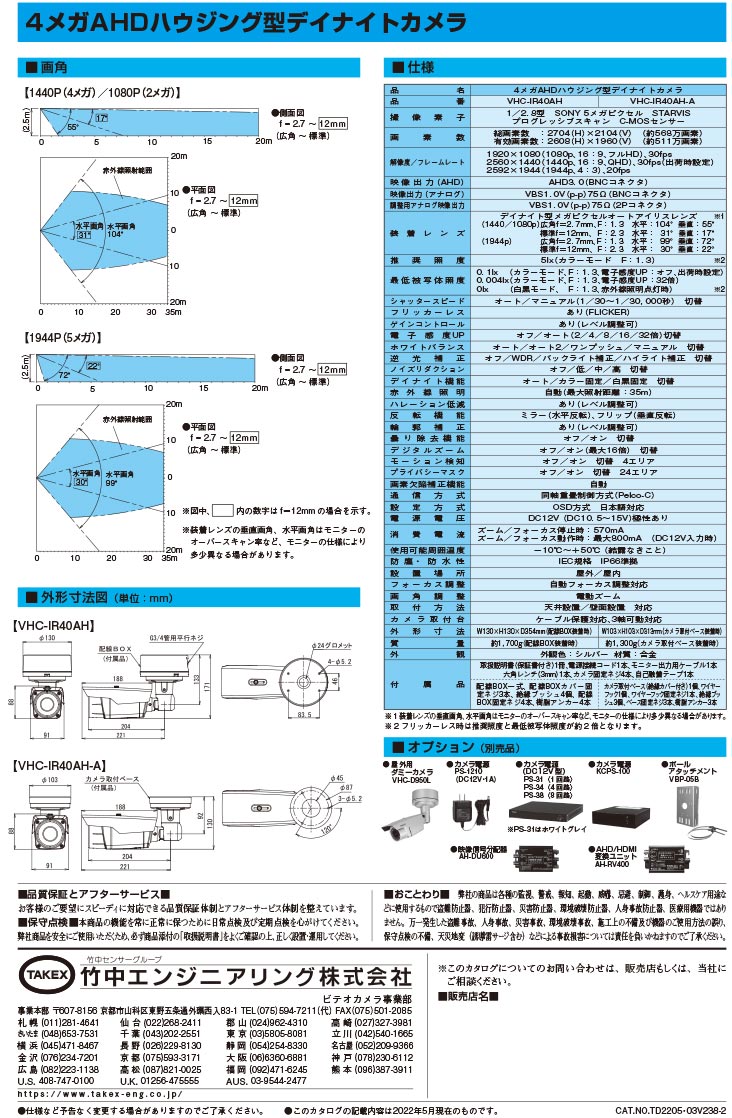

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • フルHDを超える高精細な屋外監視
  • 既存の同軸配線を活かした高画質化
  • 夜間・完全暗闇での外周監視
  • 工場や倉庫等の広い空間のモニタリング

導入前に確認したいポイント

  • 接続DVRがAHD 4MP/5MPに対応しているか
  • 寒冷地（氷結環境）ではないか（ヒーター非搭載）
  • 電源容量（最大850mA）が確保可能か
  • 施工面のコーキング処理環境の準備

特長

SONY STARVIS 2 搭載による圧倒的な低照度性能

1/2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン CMOSセンサーを採用。従来のセンサーと比較して暗視映像の明るさと画質が劇的に向上しており、カラー時0.05 lx、電子感度アップ併用で0.002 lxという極低照度環境でも鮮明な映像を捉えます。

同軸ケーブル1本でQHD(4メガ)映像を遅延なく伝送

高解像度な4メガピクセル（2560×1440）映像を、使い慣れた同軸ケーブルで伝送可能です。ネットワークカメラのような映像の遅延やカクツキがなく、リアルタイム性の高いモニタリングが求められる現場に最適です。5C-FBケーブル使用時で最大500mの長距離伝送に対応します。

5倍電動バリフォーカルレンズとオートフォーカス機能

広角2.7mmから標準13.5mmまでの5倍ズームレンズを搭載。画角を変更すると自動的にフォーカスを調整するオートフォーカス機能を備えており、高所作業など現場での調整作業時間を大幅に短縮します。水平画角は最大102°までカバー可能です。

AHDとアナログ(VBS)映像の同時出力に対応

メインのAHD信号に加えて、従来のアナログ映像信号（CVBS）を同時に出力可能です。最新のAHDレコーダーでの録画と同時に、既存のアナログモニターでのライブ確認や、旧型システムとの混在運用を容易にします。

同軸重畳制御（UTC）によるリモート設定

同軸ケーブルを通じてレコーダー側からカメラのOSDメニューを操作できるUTC機能を搭載（Pelco-Cプロトコル）。カメラを設置した後に、わざわざハシゴを登ることなく、手元のレコーダーから画質調整や機能設定が行えます。

最大35mの強力な赤外線照明とハレーション低減

ハイパワー赤外線LEDを搭載し、0ルクスの完全な暗闇でも最大35m先まで照射可能。アンチサチュレーション機能により、被写体がカメラに近づいた際の白飛び（ハレーション）を抑制し、夜間の識別性を高めています。

内部湿度センサーによる自己診断機能

筐体内部に湿度センサーを内蔵しており、設定した湿度を超えると内部のLEDが赤く点灯して警告します。屋外設置時のシール不良や結露のリスクを、蓋を開けずに外から視認できる現場重視の設計です。

多様な環境に適応する画像補正（WDR/DEFOG）

明暗差の激しい場所でも被写体をはっきり映し出すワイドダイナミックレンジ（WDR）機能や、霧や雨、煙などで視界が悪い場合に視認性を高める曇り除去（DEFOG）機能を搭載。あらゆる天候・ライティング条件下で安定した証拠能力を発揮します。

選定時に評価したい強み

  • 高精細： フルHDの約2倍の解像度で細部まで識別可能
  • 施工性： 配線BOX一体型で、煩雑なジョイント部を綺麗に収納
  • 調整力： 電動ズーム・AF・UTCにより設置後の微調整が容易
  • 信頼性： 内部湿度監視LEDにより浸水リスクを早期発見可能

施工・設置ガイド

本機を安定して長期間運用いただくための重要な施工ポイントです。

確認項目 推奨される施工内容
防水処理 配線BOXは完全防水ではないため、壁面との隙間、ネジ穴、入線部のグロメットを必ずコーキング材で密封してください。
ノイズ対策 金属ポールやH鋼に設置する場合は、付属の「絶縁ブッシュ」を必ず使用し、筐体を建物構造体から電気的に絶縁してください。
電源配線 最大850mAの電流を消費します。電圧降下を防ぐため、推奨線径のケーブルを使用してください（φ0.9mmで40m以内推奨）。
設置環境 ヒーター非搭載のため、-20℃を下回る寒冷地や、急激な温度変化で凍結が発生する場所は避けてください。

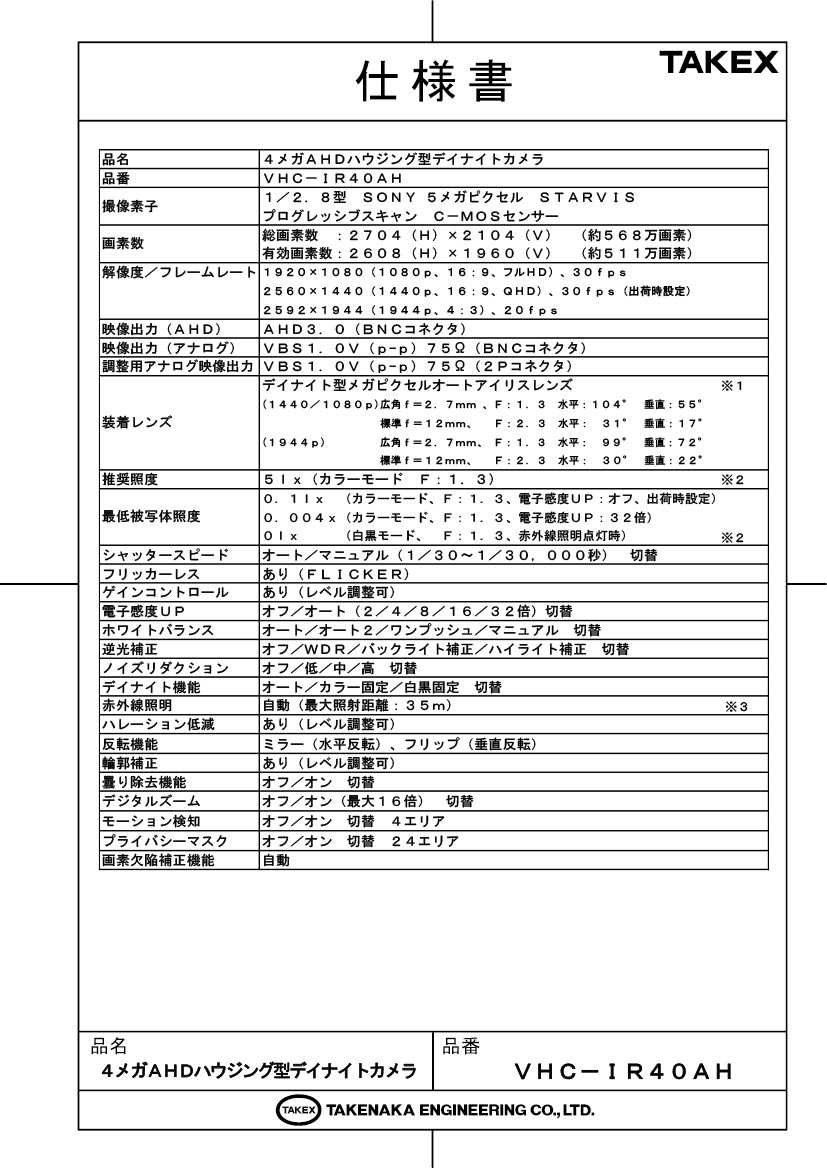

製品仕様

項目 内容
撮像素子 1／2.8型　SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数 2608 (H) × 1964 (V)　（約512万画素）
解像度／フレームレート 1920×1080 (30fps) / 2560×1440 (30fps) / 2592×1944 (20fps)
映像出力 AHD3.0 (BNC) / VBS 1.0V (p-p) 75Ω (BNC) 同時出力可能
装着レンズ 電動5倍メガピクセルバリフォーカル（f＝2.7mm〜13.5mm）
水平：102°〜27° / 垂直：52°〜14° (1440p時)
最低被写体照度 カラー：0.05 lx (F1.3) / 白黒：0 lx (赤外線点灯時)
デイナイト機能 オート／カラー固定／白黒固定 切替（ICR方式）
赤外線照明 最大照射距離：35m (自動点灯)
画像補正 WDR / BLC / HLC / 3D-DNR / DEFOG / 反転 / プライバシーマスク(24エリア)
通信方式 同軸重畳制御方式 (Pelco-C) / OSDメニュー日本語対応
電源電圧 DC12V (DC10.5〜15V) 極性なし
消費電流 最大 850mA (ズーム／フォーカス動作時)
使用周囲温度 －20℃〜＋50℃ (結露、氷結なきこと) ※ヒーター非搭載
防塵・防水性 IEC規格 IP66準拠
外形寸法 W130 × H130 × D354mm (配線BOX装着時)
質量 約1,700g (配線BOX装着時)

FAQ

Q：2メガピクセル(1080p)のレコーダーに接続できますか？ A：はい、可能です。カメラのOSD設定、または底面の物理スイッチ操作により出力を2メガピクセル（1080p）に変更することで、既存の2MP対応レコーダーに接続いただけます。
Q：同軸ケーブルでどれくらいの距離まで配線できますか？ A：5C-FB使用時で推奨300m（最大500m）、3C-2V使用時で推奨200m（最大250m）です。ただし、4MP/5MPの高解像度伝送時は減衰の影響を受けやすいため、高品質なケーブルの使用を推奨します。
Q：夜間の赤外線映像で、手前の壁が白飛びしてしまいます。 A：OSDメニュー内の「ANTI-SAT.（アンチサチュレーション）」設定を調整してください。数値を下げると全体が明るくなりますが、上げると反射による白飛びを抑制できます。
Q：レコーダーからズームやフォーカスの操作ができません。 A：レコーダー側が同軸重畳制御（UTC）のPelco-Cプロトコルに対応しているか確認してください。また、映像出力解像度設定によってはUTCが制限される場合があります。
Q：カメラ内部のLEDが赤く光っていますが、故障ですか？ A：内部湿度センサーが反応しています。筐体内の湿度が設定値を超えており、結露や浸水の恐れがある状態です。設置面のコーキング不良がないか、乾燥剤の交換が必要か等を確認してください。
Q：モニターを繋いでも映像が出ません。 A：レコーダーの対応解像度とカメラの出力設定が一致していない可能性があります。底面のスイッチを上に倒したまま電源を入れると、強制的に2メガ出力へ切り替わりますのでお試しください。
Q：電源はAC100Vを直接接続できますか？ A：いいえ、DC12V駆動です。別途ACアダプター等の電源機器が必要です。また、電源重畳（ワンケーブル）方式の電源ユニットには接続できません。
Q：西日本の60Hz地域で蛍光灯のチラツキが発生します。 A：OSDメニューの「露光 > FLICKER」をオフにし、「オート：OUTDOOR」に設定してください。FLICKER設定は50Hz（東日本）用のため、60Hz地域では不要です。
Q：WDR（ワイドダイナミックレンジ）が有効になりません。 A：露光設定で「FLICKER」がオンになっていると、仕様によりWDRが排他制限されます。WDRを使用する場合は露光設定を「オート」にしてください。
Q：寒冷地での使用は可能ですか？ A：動作温度範囲は-20℃までですが、ヒーターを内蔵していません。氷結や激しい気温変化で窓が凍結する可能性があるため、寒冷地での屋外利用は推奨されません。
