既存のアナログレコーダーで映りますか？

はい、アナログ（CVBS）映像出力端子を備えているため接続可能です。

4メガAHDハウジング型デイナイトカメラ(BOXなし) [VHC-IR40AH-A]

Q: 電源は同軸ケーブル1本で供給できますか？

いいえ、DC12Vの電源を別途入力するタイプです。

Q: 寒冷地での使用は可能ですか？

－20℃まで対応していますが、ヒーターレスのため氷結にはご注意ください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

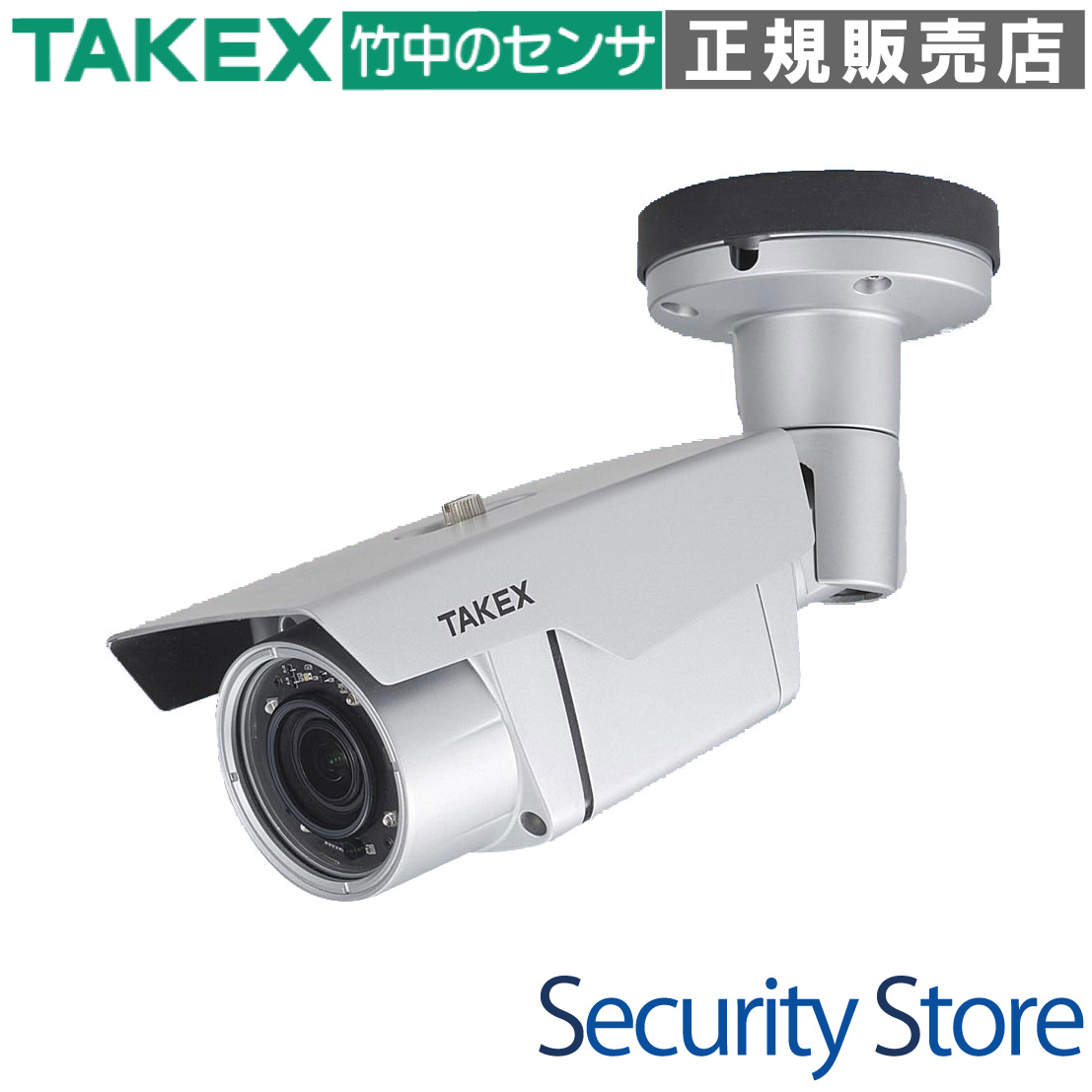

竹中エンジニアリング AHDカメラ 4メガピクセル屋外ハウジング型赤外線照明付

VHC-IR40AH-A 4メガAHDハウジング型デイナイトカメラ(BOXなし)

VHC-IR40AH-Aは、5メガピクセル高感度CMOSセンサー（STARVIS 2）を搭載したハウジング一体型のAHDカメラです。同軸ケーブル1本で4メガ（QHD）の超高精細映像を低遅延で伝送し、昼夜を問わず確実な監視を実現します。既存のアナログ配線を活用しながら、プロフェッショナルな4Kクラスのモニタリング環境へのアップグレードに最適です。

型番： VHC-IR40AH-A
方式： AHD 3.0 / アナログ（CVBS）同時出力対応
解像度： 最大 2592×1944 (5MP) / 標準 2560×1440 (4MP)
レンズ： 4.4倍電動バリフォーカル（f=2.7〜12mm）
赤外線照射距離： 最大 35m（ハイパワーLED）
保護等級： IP66準拠（防水・防塵仕様）

資料ダウンロード

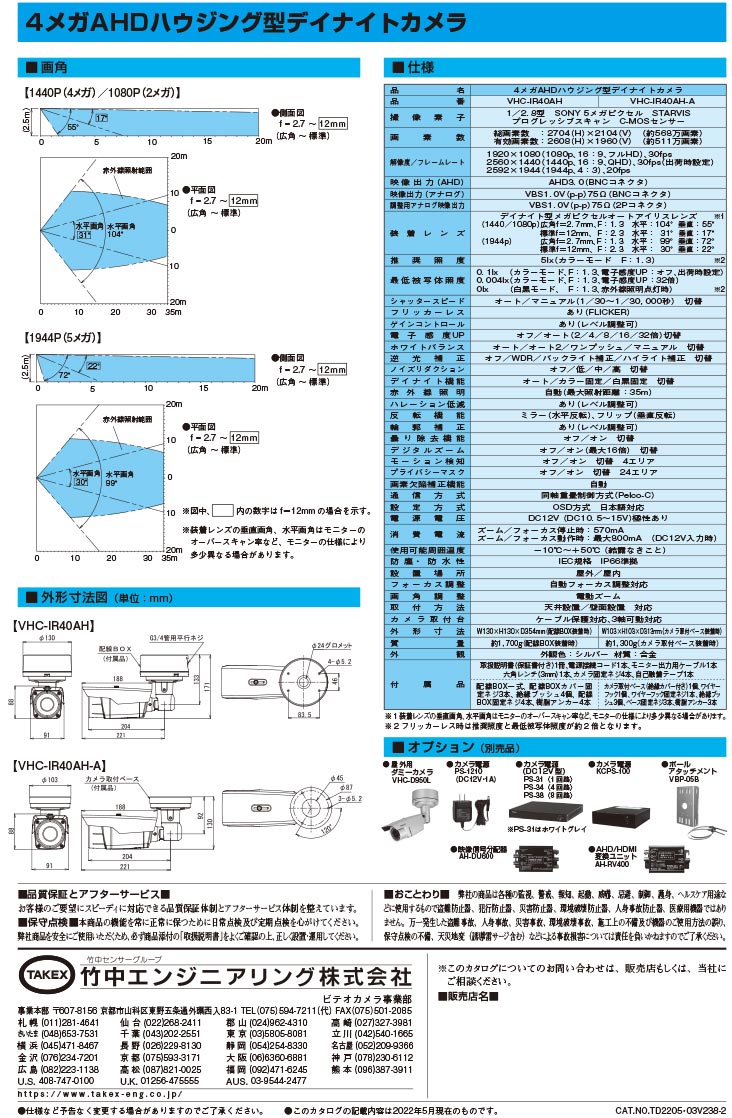

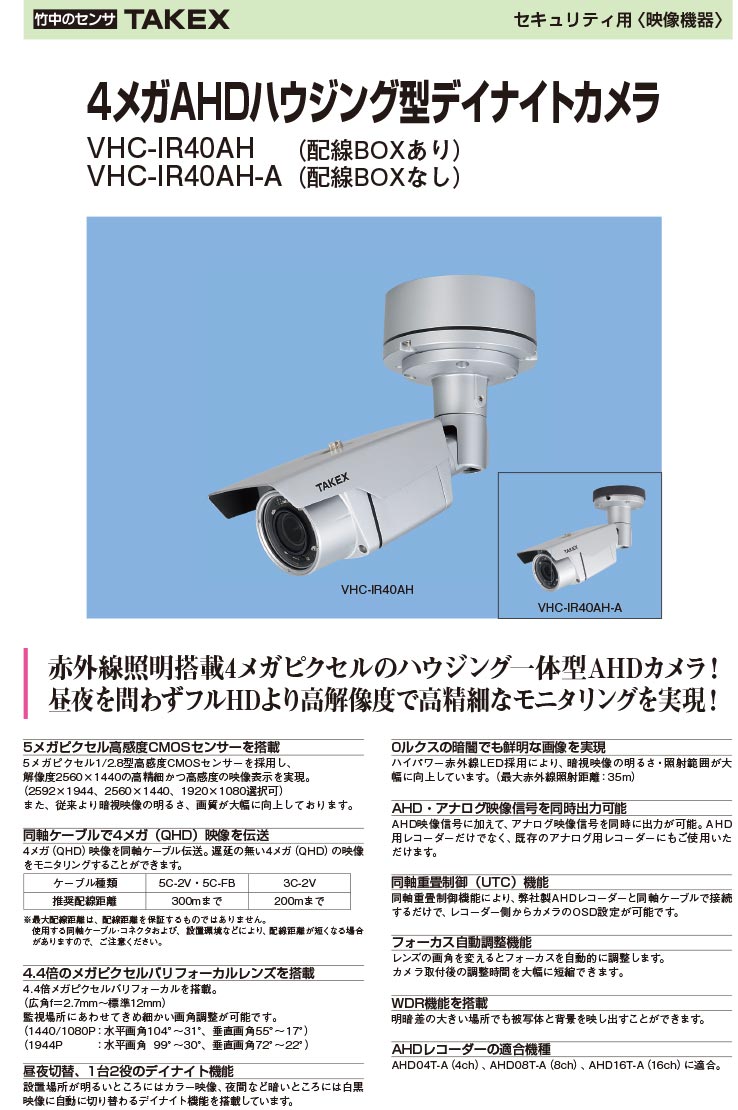

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

高精細な顔識別が必要なオフィス出入口
夜間の明かりが少ない駐車場・資材置場
既存のアナログ同軸配線を再利用した高画質化
広角から望遠まで調整が必要な建物の外周監視

導入前に確認したいポイント

レコーダーが4メガ以上のAHD信号に対応しているか
寒冷地での使用（-20℃以下）ではないか（ヒーターレス）
電源電圧降下を考慮した配線距離の設計
金属面取付時の絶縁処理（付属ブッシュの使用）

特長

5メガピクセル SONY STARVIS 2 センサー搭載

1/2.8型 SONY STARVIS 2 高感度CMOSセンサーを採用。2560×1440(4MP)の高精細表示に加え、最大2592×1944(5MP)までの出力切替が可能です。最新世代のセンサーにより、従来モデルよりも暗視映像の明るさとクリアな画質が大幅に向上しています。

同軸ケーブルで高精細映像を低遅延伝送

AHD 3.0方式を採用し、同軸ケーブル1本でQHD映像を伝送します。デジタル伝送のようなタイムラグ（遅延）が発生しないため、リアルタイム性が求められるモニタリング環境に最適です。5C-2Vケーブル使用時で最大300m（推奨）の長距離伝送に対応します。

4.4倍電動メガピクセルバリフォーカルレンズ

広角f=2.7mmから標準12mmまでの電動バリフォーカルレンズを搭載。監視場所に合わせて、手元のレコーダーやOSDスイッチから画角を細かく調整可能です。広角時は水平画角104°をカバーし、広範囲を一台で監視できます。

オートフォーカス機能による調整工数削減

レンズの画角（ズーム）を変更すると、フォーカスを自動的に調整する機能を搭載。高所作業車などを使用した現場でのシビアなピント合わせ作業を自動化し、施工時間を大幅に短縮します。

最大35mのハイパワー赤外線照射

強力な赤外線LEDを搭載し、0ルクスの完全な暗闇でも鮮明な白黒映像を撮影可能です。アンチサチュレーション（ハレーション低減）機能により、カメラに近づいた被写体の白とびを抑制し、識別性を維持します。

AHD・アナログ(CVBS)の同時出力に対応

メインのAHD信号とは別に、アナログ映像信号をBNC端子から同時に出力可能です。既存のアナログモニターでの画角確認や、AHD/アナログレコーダーが混在するシステム環境でも柔軟に運用いただけます。

同軸重畳制御（UTC）機能

同軸ケーブルを介してカメラのOSD（画面上設定メニュー）を遠隔操作できます。当社製AHDレコーダーと接続すれば、設置後にわざわざカメラ本体を開けることなく、レコーダー側から画質調整や設定変更が可能です。

ワイドダイナミックレンジ（WDR）機能

明暗差の激しい建物のエントランスや、西日の差し込む窓際などでも、被写体の黒つぶれと背景の白とびを同時に補正。常に視認性の高い安定した映像を提供します。

    選定時に評価したい強み
    施工性： 電動ズーム・オートフォーカス搭載で、現場での調整が極めてスムーズです。
信頼性： 日本のセキュリティ機器大手「竹中エンジニアリング」品質のハウジング一体型モデル。
高感度： STARVIS 2センサー採用により、夜間カラー撮影の限界性能が向上しています。
保守性： 湿度表示LEDを内蔵（OSD設定時）。結露リスクを事前に把握できる診断機能を備えています。



施工・設置ガイド

配線・伝送距離

ケーブル種類	推奨配線距離	備考
5C-2V / 5C-FB	300m まで	最大500mまで伝送可能ですが画質は減衰します
3C-2V	200m まで	最大300mまで

電源ケーブル延長距離（目安）

DC12V供給時、カメラ端での電圧が10.5Vを下回らないようにしてください。

φ0.65mm：最大 20m
φ0.90mm：最大 40m
φ1.20mm：最大 60m
φ1.60mm：最大 110m

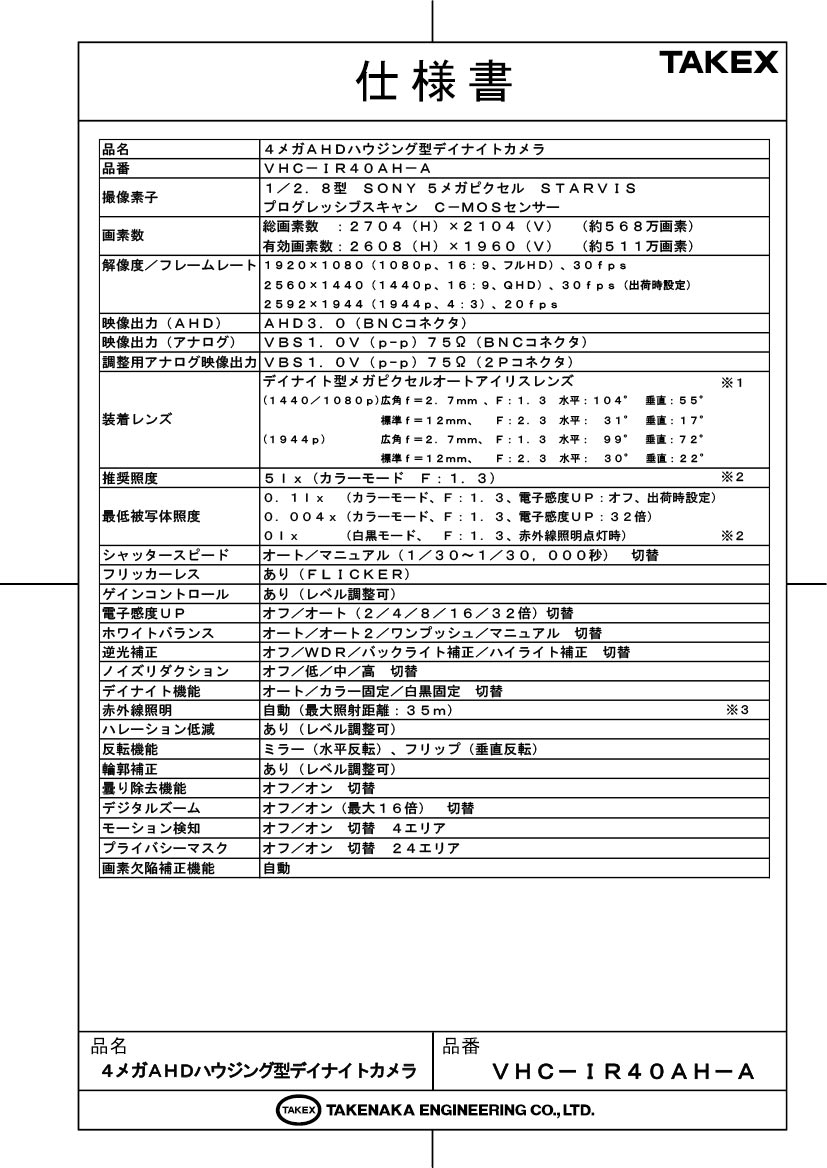

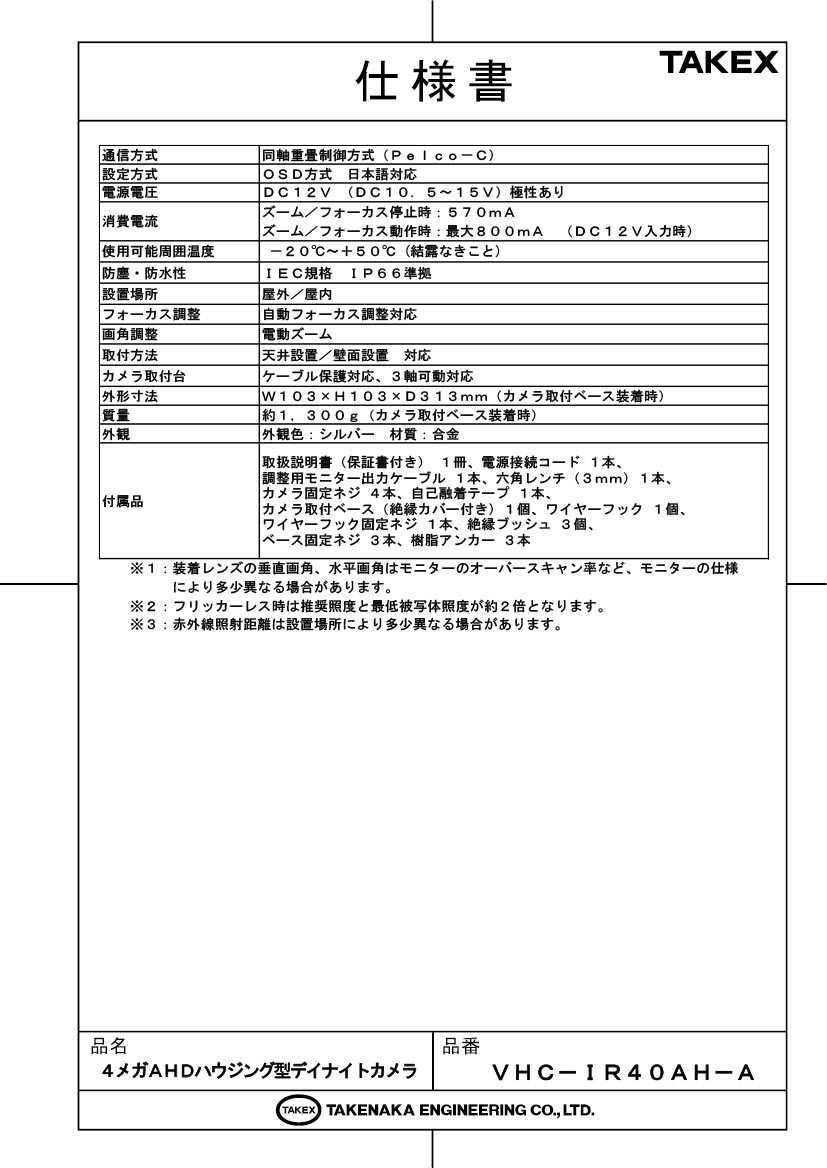

製品仕様

項目	内容
品名 / 品番	4メガAHDハウジング型デイナイトカメラ / VHC-IR40AH-A
撮像素子	1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数	2608(H) × 1964(V) 約512万画素
出力解像度	2592×1944 (20fps)、2560×1440 (30fps)、1920×1080 (30fps)
映像出力	AHD 3.0 (BNC) / VBS 1.0V(p-p) 75Ω (BNC)
装着レンズ	f=2.7〜13.5mm、F:1.3〜2.3 電動バリフォーカルオートアイリス
水平画角	102°〜27° (4M/2M時)、97°〜26° (5M時)
最低被写体照度	0.05 lx (カラー)、0.002 lx (感度UP32倍)、0 lx (赤外線点灯時)
デイナイト機能	オート / カラー / 白黒切替
赤外線照明	最大照射距離 35m
WDR	あり (オフ / WDR / BLC / HLC 切替)
電源電圧	DC12V (10.5V〜15V) 極性なし
消費電流	通常 600mA / 最大 850mA (動作時)
使用温度範囲	－20℃ 〜＋50℃ (結露・氷結なきこと) ※ヒーターレス
防塵・防水性	IP66準拠

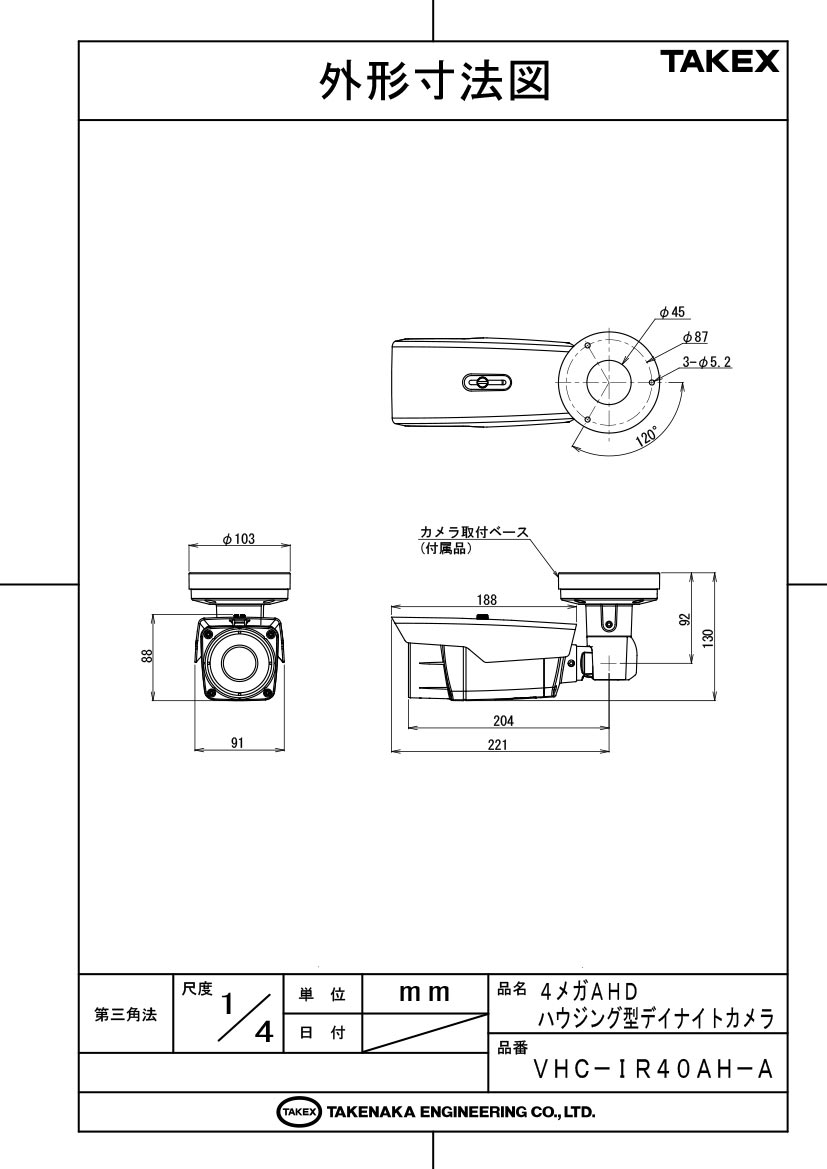

外形寸法	W103 × H103 × D313 mm (ベース装着時)
質量	約 1,300g

FAQ

Q：既存のアナログ（レガシー）レコーダーで映りますか？ A：はい、アナログ（CVBS）映像出力端子を備えているため、既存のアナログレコーダーにも接続可能です。ただし、最高画質で録画するには4メガ以上のAHD対応レコーダーが必要です。

Q：電源は同軸ケーブル1本で供給できますか（ワンケーブル対応ですか）？ A：いいえ、本機はDC12Vの電源を別途入力するタイプです。電源重畳型（ワンケーブル）ユニットを接続すると故障の原因となりますのでご注意ください。

Q：寒冷地での使用は可能ですか？ A：動作保証範囲は－20℃までですが、ヒーターを内蔵していないため、氷結や激しい結露が発生する恐れのある寒冷地での屋外設置は推奨されません。

Q：オートフォーカスはどのタイミングで作動しますか？ A：ズーム操作を行った際や、OSDメニューから「ワンプッシュAF」を実行した際に作動します。

Q：昼夜でピントがズレることはありますか？ A：赤外線照射時は波長の違いによりわずかにピンボケが発生する場合がありますが、本機はデイナイト対応のメガピクセルレンズとAF機能により、この影響を最小限に抑えています。

Q：映像が全く映らない場合の確認事項は？ A：レコーダーの対応解像度がカメラ側（出荷時4M）と一致しているか確認してください。非対応の場合はブラインド操作で解像度を2Mに落とす裏技（手順書参照）をお試しください。

Q：金属製のポールに取り付ける際の注意点は？ A：ノイズやサージ故障を防ぐため、付属の「絶縁カバー」と「絶縁ブッシュ」を使用して、カメラ本体とポールの間を電気的に絶縁してください。

Q：東日本エリアでのチラつき（フリッカー）は消せますか？ A：はい。OSDメニューのシャッタースピード設定から「FLICKER」を選択することで消去可能です。

Q：赤外線LEDの寿命は？ A：一般的に数万時間の設計寿命がありますが、夜間のみ点灯するため長期間の使用が可能です。点灯しなくなった場合はセンドバック修理となります。

Q：カメラ内部の湿度が心配です。 A：本機は湿度監視機能を備えており、設定により内部が結露しやすい状態になると赤色LEDを点灯させて知らせる自己診断機能が活用できます。
